Varmann Qtherm ECO внутрипольные конвекторы.
Жесткие гидравлические испытания в 25 бар, использование шведской бесшовной трубы исключают шанс прорыва теплообменника на всем протяжении 10-ти летней гарантии
|
Безопасен при эксплуатации
Использование прочнейшей металлической решетки с ламелями в форме двутавра, на стальных пружинах гарантирует полную безопасность и долговечность в использовании
|
Стальной корпус конвектора толщиной 1мм, наличие ребер жесткости позволяет исключить деформацию корпуса при заливке стяжкой
|
Встраиваемые в пол конвекторы Varmann Qtherm ECO с повышенной теплоотдачей с принудительной конвекцией.
Базовая комплектация
Корпус из оцинкованной или нержавеющей стали с порошковым покрытием;
декоративная рамка по периметру корпуса из алюминия U–образного, либо F–образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
комплект крепёжно–регулировочных ножек;
роликовая, либо линейная решётка, из анодированного алюминия, либо окрашенная в цвет по палитре RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали;
съёмный теплообменник с латунным узлом подключения с соединением "евроконус" G 3/4”;
воздухоспускной клапан 3/8;
паспорт, инструкция по монтажу и эксплуатации. |
Назначение |
|
Описание конструкции |
Varmann Qtherm Eco, встраиваемый в пол конвектор с принудительной конвекцией. Поставляется в собранном виде и полностью готов к установке. Назначение вставаемых в пол или в подоконник конвекторов, в создании теплового потока вдоль внешних ограждающик конструкций, подверженных образованию конденсата (запотеванию). Такими поверхностиями могут быть окна в пол (французские окна), балконные и террасные двери. Коныекторы Qtherm Eco имеют компактные габаритные размеры, тангенциальные вентиляторы с энергоэффективными ЕС-двигателями, высокую теплопроизводительности и, привлекательную цену! интеллектуальная система управления конвектора, Особенности конвекторов Варманн ку терм эко, это принципиально новый высокопроизводительный теплообменник с шахматным расположением трубок и более эффективным прогревом пластины. |
|
Корпус конвектора Varmann Qtherm Eco изготавливается из оцинкованной или из нержавеющей стали высокого качества. Поверхность корпуса , теплообменника и остальных деталей окрашены черной порошковой краской, повышенной прочности, что позволяет скрыть внутренние детали конвектора под решеткой.
ТТангенциальные вентиляторы с ЕС-двигателем 24 В постоянного тока, в защитных кожухах, установленных на виброзащитных опорах, очень низкий уровень шума; Теплообменник конвектора съёмный.
Применение медных труб и алюминиевых пластин для изготовления теплообменника внутрипольного конвектора Варманн КуТерм-Эко гарания долгого и безаварийного срока эксплуатации. Подключение конвектора при помощи присоединения G3/4" "евроконус".
Бортик, на который опирается решетка конвектора оклеен пористой резиной, исключающей шум при трении о корпус.
Договечность решётки конвектора Varmann Qtherm Eco обусловлена пружиной из из нержавеющей стали.
Конвектор имеет широкий ряд типоразмеров. Длина конвектора уточняется при заказе и может быть изготовленна с точностью до миллиметра.
Рамка для конвектора имеет два типа исполнения : из профиля U–образного и F–образного. Выбор типа рамки не влияет на стоимость конвектора. |
Технические характеристики |
|
Встраиваемый в пол Конвектор Варманн Qtherm Eco рассчитан на эксплуатацию в частном домостроении и высотных многоквартирных домах , возможна установка в однотрубную и в двухтрубную систему отопления. Рабочее давление теплоносителя до 16 бар (атм.); давление гидравлических испытаний конвектора – 25 бар (25 атм., кг/см.); максимальная рабочая температура теплоносителя – 130 °С. |
|
| |
|
|

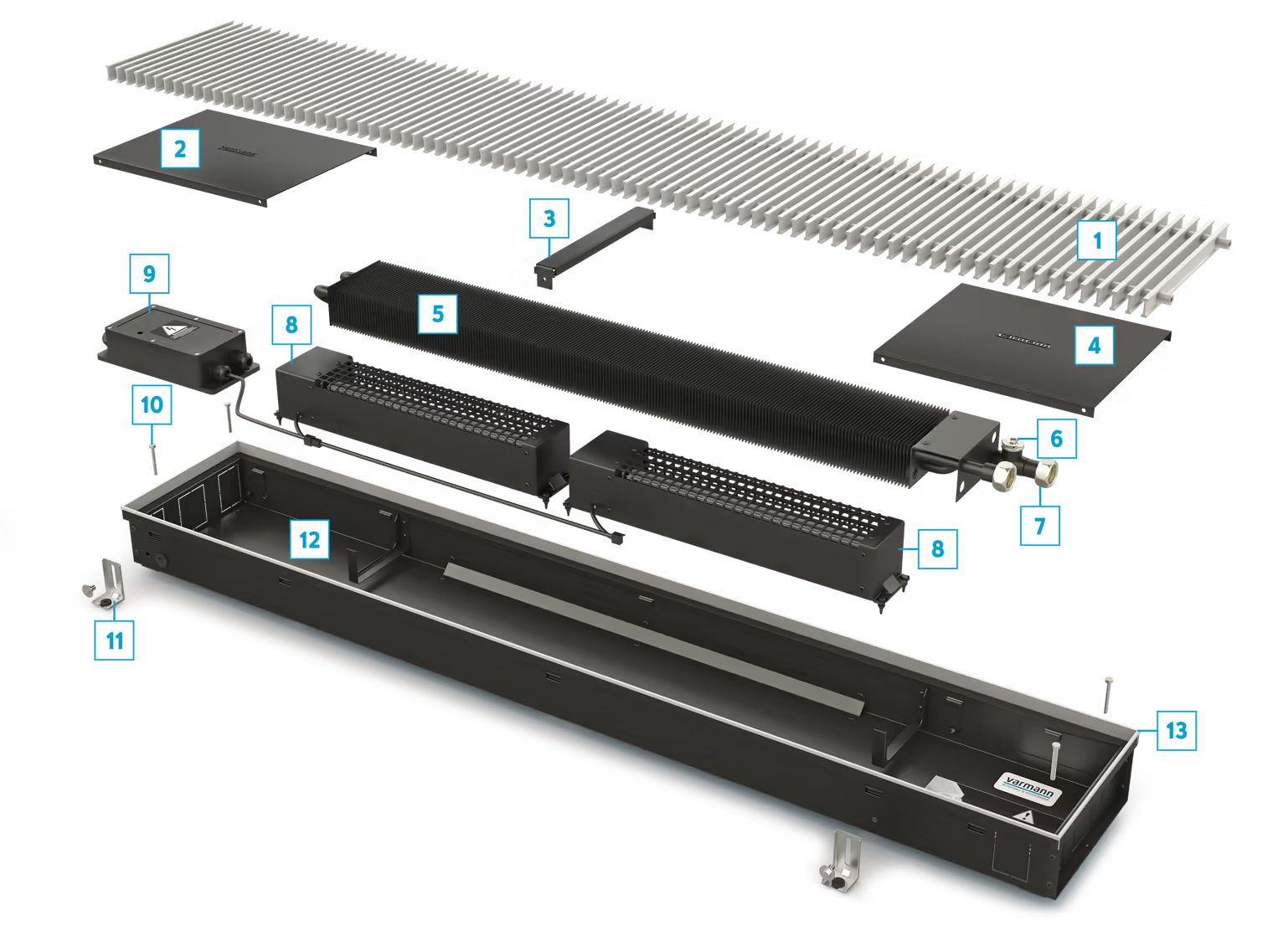

Особенности конструкции Varmann Qtherm ECO внутрипольный конвектор.
 |
роликовая, либо линейная из анодированного алюминия, окрашенная в любой цвет по RAL, с фактурой мрамора, гранита, дерева или полированной нержавеющей стали
Закрывает заднюю часть конвектора
служат для предотвращения деформации корпуса при заливке бетоном и как опорные ребра для линейной решетки
закрывает трубную подводку и вентили
нового дизайна из медной трубы с алюминиевым пластинчатым оребрением с торцевым загибом, окрашен в цвет жёлоба, подключение g3/4" "евроконус"
6 - Воздухоспускной клапан
латунный, подключение G3/4" "евроконус" с накидными гайками с уплотнительным резиновым кольцом
8 - Тангенциальные вентиляторы
с УС-двигателем 24В в защитных съемных кожухах, установлены на виброизоляторы
микропроцессорный, с выполненным электромонтажом, возможностью подключения настенного регулятора, к системе "умный дом"
10 - Регулировочные винты
для регулирования конвектора в уровень пола при монтаже
для фиксации корпуса конвектора к полу
из оцинкованной стали, окрашен порошковой краской в матовый чёрный или из нержавеющей стали с выламываемыми заглушками для возможности размещения трубной подводки с любой стороны конвектора
по периметру конвектора из U или F - образного алюминиевого профиля, анодированный, окрашенный в цвет по RAl или с нанесением фактур дерева, мрамора, гранита в цвет решетки
|
| |
|
|
