ВАРУНА - частотный преобразователь для управления насосом
 |

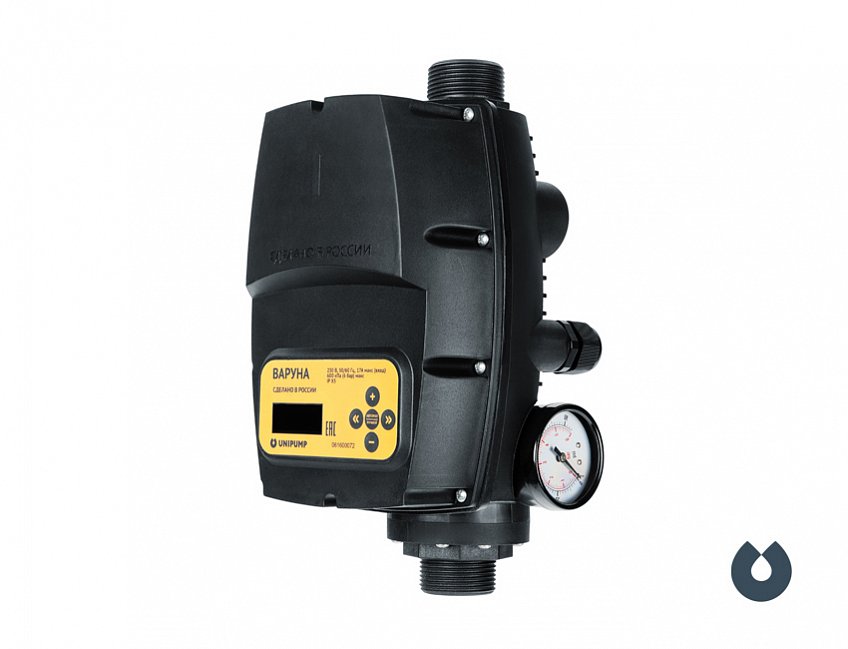

Частотный преобразователь UNIPUMP ВАРУНА
электронный блок, автоматически управляющий функциями остановки и пуска двигателя однофазного насоса мощностью до 2,2 кВт, при максимальной номинальной частоте до 50 Гц. Частотник модулирует частоту (Гц) входного тока двигателя насоса, изменяя скорость его вращения, в зависимости от потребности воды в системе. При этом давление в системе поддерживается на одном, заданном пользователем уровне, а мощность, потребляемая двигателем насоса, пропорциональна величине потока расходуемой воды, что позволяет существенно экономить электроэнергию при постоянно изменяющемся водопотреблении в течение суток.
Функциональные возможности и защитные функции частотника ВАРУНА
- Поддержание постоянного, заданного пользователем давления.
- Энергосбережение благодаря регулированию потребляемой насосом мощности в зависимости от объема расходуемой воды.
- Плавный пуск и остановка насоса.
- Защита от «сухого хода».
- Автоматический перезапуск насоса в случае возникновения «сухого хода» и возобновление работы при появлении воды.
- Информирование о наличии утечек в системе.
- Защита от избыточного давления.
- Защита насоса от пониженного (ниже 170 В) и повышенного (выше 255 В) напряжения в линии электропитания.
- Защита от токов короткого замыкания в выходной цепи инвертора.
- Контроль рабочего тока насоса.
- Защита от перегрева силовых элементов инвертора.
- Возможность контроля текущих параметров системы на цифровом дисплее.
- Информационные сообщения на дисплее о возникновении различных аварийный ситуаций.
- Частотный преобразователь в сборе - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Упаковка - 1 шт.
|
| Параметр |
Значение |
| Электрическая сеть |
~ 230 В, 50 Гц |
| Максимальная мощность насоса, кВт |
2,2 |
| Максимальный рабочий ток, А |
18 |
| Максимально допустимое давление, кПа (бар) |
950 (9,5) |
| Перекачиваемая жидкость: |
| — свойства |
Чистая вода и легкоподвижные негорючие и взрывобезопасные жидкости, не содержащие твёрдых включений или волокон, которые могут оказывать механическое или химическое воздействие на блок |
| — максимальный размер механических примесей, мм |
0,8 |
| — температура, °С |
+1…+35 |
| Окружающая среда: |
| — температура, °С |
+1…+35 |
| — влажность, %, не более |
75 |
| Максимальная производительность насоса (скорость потока в напорном трубопроводе), м³/ч (л/мин) |
9 (150) |
Диапазон настройки давления, бар:
|
| — давление включения, Рmin |
1…6,5 |
| — рабочее давление, Рmax |
1,5…7 |
| Заводская настройка давления, бар: |
| — давление включения, Рmin |
2 |
| — рабочее давление, Рmax |
4 |
| Разрешающая способность по давлению, бар |
0,1 |
| Минимальная разность между давлением Рmin и Рmax, бар |
0,5 |
Порог срабатывания защиты по предельному давлению, Рпред, бар
|
9,5 |
| Диапазон частотной модуляции, Гц |
20…50 |
Манометр:
|
| — диапазон шкалы, бар |
10 |
| — цена деления шкалы, бар |
0,5 |
| — погрешность, бар |
±0,25 |
| Присоединительные размеры (входной/выходной патрубок), дюйм |
1¼ / 1¼ (наружная резьба) |
| Степень защиты |
IPХ5 |
| Габаритные размеры (длина × ширина × высота), мм |
277 × 150 × 145 |
| Масса нетто, кг |
1,8 |
Внимание! При установке частотного преобразователя необходимо заполнить систему водой.
|
» |
| |
|
|
