Водяные теплые полы. Трубы для водяного теплого пола. Расчет системы теплый пол водяной.

Техническая консультация:
Вячеслав Дмитриевич - Этот адрес e-mail защищен от спам-ботов. Чтобы увидеть его, у Вас должен быть включен Java-Script

Трубы для водяного теплого пола. Если вам необходима труба для теплого пола купить ее и другие комплектующие, как коллектор для теплого пола, можно в нашей компании по самым выгодным ценам.

Труба для теплого пола цена от 47 руб за м!

Труба для теплого пола РЕ-RT, диаметр 16x2, 300м и 600м в бухте (Германия)

59 руб.

Труба для теплого пола РЕ-RT, диаметр 20x2, 300м и 600м в бухте (Германия)

77 руб.

Труба для теплого пола РЕ-RT, диаметр 16x2, 100м до 200м в бухте (Израиль)

42 руб.

Труба для теплого пола РЕ-RT, диаметр 20x2, 100м в бухте (Израиль)

66 руб.

Коллекторы для теплого пола.

Коллектор для теплого пола в сборе Цена руб.
ВР 1" х2 контура НР 3/4" 4113
ВР 1" х3 контура НР 3/4" 4633
ВР 1" х4 контура НР 3/4" 5586
ВР 1" х5 контуров НР 3/4" 6568
ВР 1" х6 контуров НР 3/4" 7542
ВР 1" х7 контуров НР 3/4" 8516
ВР 1" х8 контуров НР 3/4" 9498
ВР 1" х9 контуров НР 3/4" 10490
ВР 1" х10 контуров НР 3/4" 11482
ВР 1" х11 контуров НР 3/4" 12473
ВР 1" х12 контуров НР 3/4" 13473

Коллекторы для теплого пола из нержавеющей стали с количеством контуров от 2 до 12. Коллекторы укомплектованы расходомерами, воздухоотводчиками , заглушками, кронштейнами.

Цена на коллекторы для теплого пола «Брассмен» в рублях с НДС.



Описание системы водяной теплый пол.

водяной теплый пол

Теплый пол водяной применяют в квартирах, загородных домах, коттеджах, административных зданиях как источник отопления. Водяные теплые полы имеют большую площадь теплоотдачи, отдают большую часть энергии излучением и имеют высокую теплоаккумулирующую способность. Благодаря этим свойствам, система водяных теплых полов создает комфортный микроклимат в помещении с равномерным перепадом температуры по вертикали и отсутствии конвективных потоков. При этом воздух над поверхностью пола прогревается до 22-26С, а на уровне головы человека имеет температуру 18-21С. Теплые полы водяные, представляющие собой систему поверхностного отопления, можно использовать либо как основным, либо как дополнительным источником отопления. При этом необходимо учитывать ряд ограничений. Температура поверхности пола для жилых помещений не должна превышать 26С, для нежилых (баня, ванная комната) 32С. Если теплотехнический расчет позволяет компенсировать теплопотери помещения не выходя за рамки указанных значений температуры поверхности, то можно применить только систему водяных теплых полов для отопления конкретного помещения. Если нет, то систему водяных теплых полов нужно использовать в сочетании с радиаторной (конвекторной) системой отопления. Принимая во внимание большую инерционность системы водяных теплых полов, смонтированных в бетонной стяжке, лучше иметь комбинированную систему отопления, состоящую из системы водяного теплого пола и радиаторов. Современные модели водяных радиаторов отопления имеют очень небольшую тепловую инерцию за счет небольшого количества теплоносителя в системе и позволяют быстро осуществлять надтоп в помещении, в случае резкого похолодания.

Преимущества системы водяной теплый пол.

- Не занимает полезную площадь помещения;
- нет вредных электромагнитных полей как у электрических теплых полов (особенно опасно для мужчин!);
- создает равномерное распределение температуры в помещении;
- отсутствуют конвективные потоки, характерные для отопления с точечными источниками тепла;
- более экономичный вариант отопления, экономия до 12% энергии; - долгий срок службы.

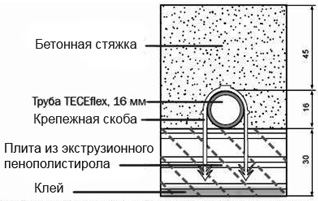

Конструкция теплого пола водяного

Конструкция теплого пола водяного.

Водяной теплый пол в бетонной стяжке - самая распространенная конструкция. В этой конструкции на поверхность пола укладывается слой теплоизоляции. По поверхности теплоизоляции укладываются греющие трубопроводы и заливаются слоем бетона, толщиной минимум 45 мм. После этого производится чистовая отделка пола плиткой или другим материалом (Основное требование к напольному покрытию это его коэффициент сопротивления теплопередаче не более 0,15 м2• К/Вт.). Это краткое описание, но для правильного устройства водяных теплых полов важны детали.

профильная панель для теплого пола viega ND 11- 1363*923мм. арт. 66480 цена 550 руб.

1.Теплоизоляция пола.

Для эффективной работы системы теплых полов необходимо снизить теплопотери в перекрытии. Для этого применяют слой теплоизоляции из пенополистирольных плит (минимальная плотность 35кг/м.куб) или экструзионного полистирола обладающего большей плотностью и прочностью. Толщина утеплителя 20мм-50мм. Использование рулонного вспененного утеплителя с защитным слоем из алюминия неэффективно. Алюминий разъедает коррозия, а вспененный слой деформируется и не выполняет своей функции.

2. Крепление слоя теплоизоляции к основанию.

Очень важный момент, поскольку от него зависит прочность и долговечность работы всего теплого пола. Для крепления используется специальный клей (например Клей BITUMAST) и пластиковые дюбеля (грибки).

3. Варианты крепление трубопроводов к утеплителю.

крепление трубы для теплого пола в пазах утеплителя
крепление трубы для теплого пола якорными скобами к пенополистирольной плите
А. Крепление при укладке в пазы между «шишечками»
с шагом 50мм специального профиля теплоизоляции.
Минус такой системы в стоимости профилированных плит.
Б. Крепление трубы для теплого пола с помощью якорных скоб.

крепление трубы для теплого пола к утеплителюс помощью монтажных планок крепление трубы для теплого пола к утеплителюс помощью арматурной сетки
В. Крепление трубы для теплого пола с помощью специальных монтажных планок. Г. Крепление трубы для теплого пола с помощью арматурной сетки 150мм*150мм и толщиной арматуры 4-5 мм. с помощью пластиковых хомутов. Очень надежное и практичное решение.

4. Схемы укладки труб для теплого пола.

Трубы укладываются с расчетным шагом 150мм-200мм по схемам «улитка» или «меандр»

Схема укладки труб для теплого пола водяного улитка
Схема укладки труб
для теплого пола водяного улитка.
Схема укладки труб для теплого пола водяного меандр
Схема укладки труб
для теплого пола водяного меандр.

5. Устройство деформационных швов. Демпферная лента.

Для компенсации тепловых расширений требуется предусмотреть деформационные швы, которые необходимо располагать на поверхностях бесшовных покрытий с площадью поверхности более 40 м.кв., при этом длина стороны поверхности теплого пола недолжна быть более 8 м., а соотношение длин сторон не более 1/2.

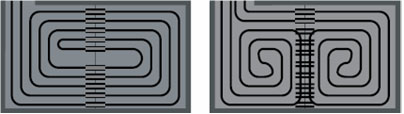

Неправильное расположение
отопительного контура
Правильное расположение
отопительного контура

Деформационные швы должны как можно меньше пересекаться с трубами для теплого пола. В месте пересечения трубы и деформационного шва, на трубе должен быть надет гофрокожух длиной 300-400мм.

В местах прилегания теплых полов и ограждающих конструкций (несущих стен, колонн, перегородок), устанавливается демпферная лента для компенсации тепловых расширений.

Расчет стоимости теплого пола.

Стоимость оборудования и материалов для системы водяного теплого пола рассчитывается для каждого объекта и зависит от сложности проекта, степени автоматизации и способов регулирования температуры в помещениях. Чем больше площадь теплых полов в квартире или загородном доме, тем ниже относительная стоимость системы на 1 м.кв. площади.

ЧИТАТЬ ДАЛЕЕ >>>

Проектирование теплых полов водяных.

Компания «Сантехстрой-Комплект» выполнит проект системы теплых полов водяных и сделает расчет их стоимости, в соответствии с требованиями СНиП и на основе Вашего технического задания (заполните, пожалуйста, форму анкеты).

Чтобы сделать проект системы водяных теплых полов теплых полов требуются исходные данные о вашем объекте:

- поэтажные планы с указанием мест расположения теплых полов;
- характеристики помещения, температурный режим в помещениях;
- данные об ограждающих конструкциях ( конструкция стен, окон и т.п.);
- характер чистового покрытия в местах расположения теплых полов;
- данные, о имеющихся или запроектированных отопительных приборах в помещениях с теплыми полами.

На основании этой информации определяется тепловая нагрузка на систему теплых полов. Если площадь теплого пола в помещении свыше 40 м.кв., его делят на отдельные участки, с соотношением сторон не более 1:2 для компенсации температурных расширений бетонной стяжки. Рассчитывается количество контуров и длина каждого контура, определяется способ укладки контуров (меандр или улитка), устанавливается шаг укладки труб.

Комплектующие для водяного теплого пола.

Оборудование и расходные материалы для водяного теплого пола комплектуются на основании спецификации проекта системы напольного отопления. Комплектующие для системы водяного теплого пола должны быть надежными, произведенными известным изготовителем и приобретаться у официальных поставщиков. Компания «Сантехстрой-Комплект» является официальным партнером заводов, производителей оборудования и комплектующих.

Утеплитель из пенополистирола или эктрузионного полистирола, демпферная (рантовая) лента.

Трубопроводы для теплых полов водяных (систем поверхностного отопления). немецкой фирмы TECE (TECE).

Крепеж для трубопроводов к основанию: якорные скобы, монтажные планки.

Коллекторы (распределители) для теплых полов водяных TECE (TECE), Овентроп (OVENTROP), Майбес (MEIBES, Герц Арматурен (Herz Armaturen)).

Коллекторные шкафы (встроенные и наружные).

Сервопривод 230 В.

Коммутационная коробка 230 В.

Комнатный термостат и системный цоколь TECE.

Насосные группы.

Смесительный узел для теплого пола.

Шаровые краны.

Водяные теплые полы, оборудованные компонентами этих производителей, будут надежны в эксплуатации на протяжении многих десятков лет.

Монтаж водяного теплого пола.

Испытание системы водяных теплых полов.

Гидравлическое испытание трубопроводов системы теплого пола производится перед заливкой стяжки. Для этого трубопроводы заполняют водой а воздух удаляют через воздухоотводчик на коллекторе. В соответствии с требованиями СНиП гидравлические испытания необходимо проводить до укладки стяжки, на время укладки стяжки, трубопроводы нужно оставлять под испытательным давлением, составляющим минимум 1,3 максимально допустимого рабочего давления, но не более 10 атм. После чего к самому низкому месту системы подключается гидравлический пресс. Во время гидравлического испытания коллектор необходимо отключить от остальной системы отопления, чтобы испытательное давление не оказывало на нее влияния. Продолжительность гидравлической опрессовки 24 часа.

Водяной теплый пол своими руками.

При необходимости Вы можете самостоятельно произвести монтаж водяного теплого пола. Для этого необходимо обладать соответствующим навыком либо иметь на объекте своего квалифицированного специалиста. Компания «Сантехстрой-комплект» готова предложить помощь в расчете и комплектации необходимыми материалами, предоставить проект водяного теплого пола для Вашего объекта, проконсультировать вашего специалиста, выехать на Ваш объект, осуществить шеф-монтаж.

»
