Главная arrow Биметаллические радиаторы arrow Теплоприбор

Теплоприбор

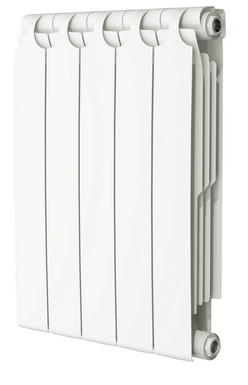

Биметаллические секционные радиаторы Теплоприбор BR1-500

Биметаллические батареи Теплоприбор. Модель BR1-500

Биметаллические радиаторы Теплоприбор

Биметаллические секционные радиаторы Российского производства модели BR1 завода Теплоприбор, применяются для закрытых систем водяного отопления. Батареи отопления завода Теплоприбор модели БР1 устанавливаются в многоквартирных жилых зданиях, в административных и гостиничных зданиях, в загородных домах и коттеджах. Радиаторы BR1 имеют внутренний цельный стальной контур без разрывов и вставок из алюминия поэтому могут честно называться Биметаллическими. Приборы отопления BR1 работают в центральных и автономных системах теплоснабжения и могут использовать как двухтрубную, однотрубную, так и или лучевую (коллекторную) схему разводки. Геометрия секций радиатора Теплоприбор позволяет иметь высокую теплоотдачу, что делает возможным применение пониженной температуры теплоносителя. Радиаторы имеют Сертификат Соответствия.

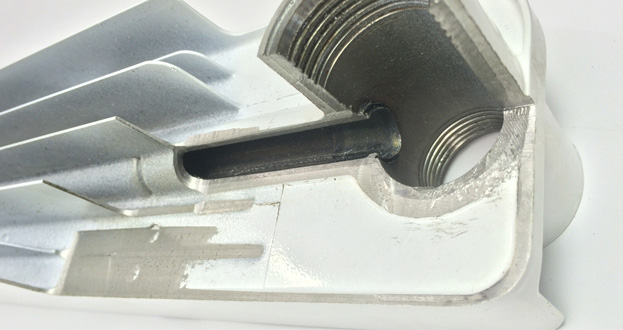

Конструкция радиатора BR1-500

Секции радиатора выполнены из трубчатого сварного каркаса из высококачественной стали, залитой снаружи алюминиевым сплавом под высоким давлением. Сборка секций осуществляется с использованием усиленных стальных ниппелей и прокладок типа «O-ring» из термостойкого силикона. Данная конструкция радиатора позволяет полностью исключить контакт теплоносителя с алюминиевым сплавом и обеспечивает эффективную теплоотдачу при максимальной прочности и коррозионной стойкости. Межосевое расстояние в 500мм позволяет легко менять устаревшие радиаторы с тем же межосевым расстоянием на новые батареи завода Теплоприбор.

Гарантия

Все радиаторы модели BR1-500 имеют гарантию 15 лет со дня продажи. Застраховано Ингосстрах.

Технические данные

Межосевое расстояние 500мм
Рабочее давление 20 атм
Испытательное давление 30 атм
Максимальная температура теплоносителя 110С
Диаметр горизонтального коллектора 1”
Покрытие: порошковая эмаль RAL 9016



Модель Глубина, мм Высота, мм Ширина, мм Межосевое расстояние, мм Вес секции, кг Объем секции, л Теплоотдача Т=70С Вт

Розничная  цена, руб.

BR1-500 90 551 80 500 1,94 0,21 195 650*

*цена радиатора указана за 1 секцию

Наименование Количество
секций, шт.
Номинальная
тепловая мощность
радиатора, Вт.
Длина, мм. Масса, кг. Цена, руб. с НДС.
BR1-500-4 4 780 323 7,76 2600
BR1-500-5 5 975 404 9,7 3250
BR1-500-6 6 1170 485 11,64 3900
BR1-500-7 7 1365 566 13,58 4550
BR1-500-8 8 1560 647 15,52 5200
BR1-500-9 9 1755 728 17,46 5850
BR1-500-10 10 1950 809 19,4 6500
BR1-500-11 11 2145 890 21,34 7150
BR1-500-12 12 2340 971 23,28 7800
BR1-500-13 13 2535 1052 25,22 8450
BR1-500-14 14 2730 1133 27,16 9100
BR1-500-15 15 2925 1214 29,1 9750

Подключение радиатора Теплоприбор BR1-500

Распространенный Универсальный комплект d-42 ½ " и ¾" для подсоединения радиаторов с подводкой ½" и ¾", производства Bilux, Китай. Комплект включает в себя: Переходники, заглушку, кран Маевского (воздухоотводчик), комплект кронштейнов для монтажа на стену, дюбеля, ключ для крана Маевского. Цена 300 руб.

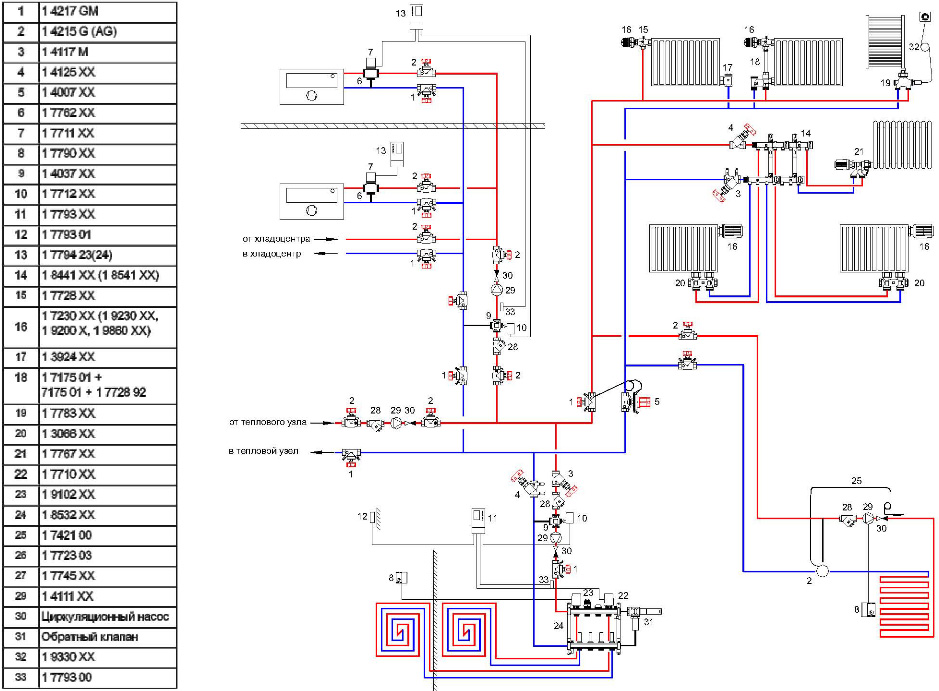

В зависимости от типа и способа подключения радиаторов Теплоприбор BR1-500 можно использовать различные варианты комплектации узлов подключения (термостатические и запорные вентили, термостатические головки). В таблице приведены варианты комплектации радиатора Теплоприбор BR1-500 запорно-регулирующей арматурой Герц Арматурен для подключения к двухтрубной системе отопления.

№ поз. на рисунке Изображение Артикул, варианты Наименование
15   17728 ХХ Клапан термостатический Герц –TS-90 (ХХ артикул подбирается дополнительно, в зависимости от размера резьбы)
16  17230ХХ; 19230 ХХ; 19230 ХХ; 19860 ХХ Головки термостатические ГЕРЦ
17  13924 ХХ Клапан обратной подводки Герц RL-5, Угловой
18  1 717 501 узел подключения радиатора Герц-2000

Различные варианты подключения радиаторов биметаллических к одно и двухтрубной системе отопления

ОДНОТРУБНАЯ СИСТЕМА

ДВУХТРУБНАЯ СИСТЕМА

Гидравлические испытания

После завершения монтажа согласно СНиП 3.05.01-85 необходимо провести гидравлические испытания радиатора, т. е. создать в радиаторе давление в 1,5 раза превышающее рабочее. По результатам испытаний составляется «Акт ввода радиатора в эксплуатацию».

Эксплуатация радиаторов

В процессе эксплуатации радиаторов необходимо соблюдать следующие условия:

  1. При эксплуатации алюминиевых радиаторов рекомендуемый pH теплоносителя - 7,0-8,0.
  2. Не допускается резкое открытие запорной арматуры на подводках к радиатору во избежание гидравлического удара.
  3. Вода, используемая в качестве теплоносителя, должна соответствовать требованиям, приведенным в СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей Российской федерации».
  4. При использовании сильно загрязненного теплоносителя радиатор подлежит периодической промывке.
»
