Главная arrow Конвекторы Естественная конвекция arrow Ntherm. Естественная конвекция arrow Ntherm 310

Отопительные каналы с естественной конвекцией Ntherm 310





Технические данные
Ntherm 310.90

Ширина канала, мм
310
Ширина решетки, мм
300
Длина отопительного канала, мм
любая
Высота канала, мм
90
Регулировочный диапазон высоты канала, мм
90 .. 125
Длина теплообменника канала, мм
L-240
Тип подключения
G 3/4"

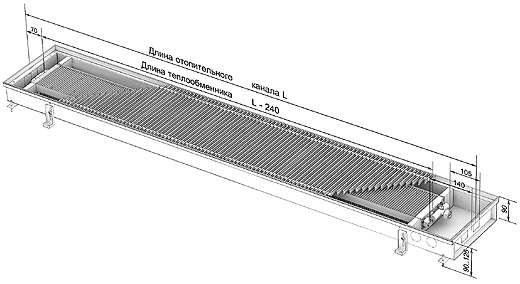

Вид сбоку Ntherm 310.90
Основной вид Ntherm 310.90 с роликовой решеткой



Технические данные
Ntherm 310.110

Ширина канала, мм
310
Ширина решетки, мм
300
Длина отопительного канала, мм
любая
Высота канала, мм
110
Регулировочный диапазон высоты канала, мм
110 .. 145
Длина теплообменника канала, мм
L-240
Тип подключения
G 3/4"

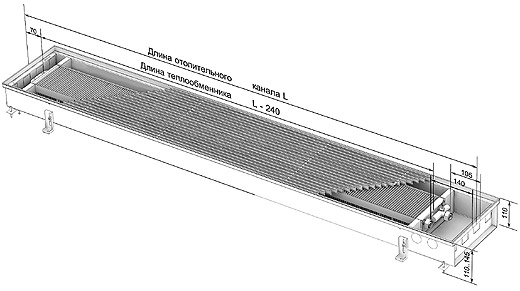

Вид сбоку Ntherm 310.110
Основной вид Ntherm 310.110 с линейной решеткой



Технические данные
Ntherm 310.150

Ширина канала, мм
310
Ширина решетки, мм
300
Длина отопительного канала, мм
любая
Высота канала, мм
150
Регулировочный диапазон высоты канала, мм
150 .. 185
Длина теплообменника канала, мм
L-240
Тип подключения
G 3/4"

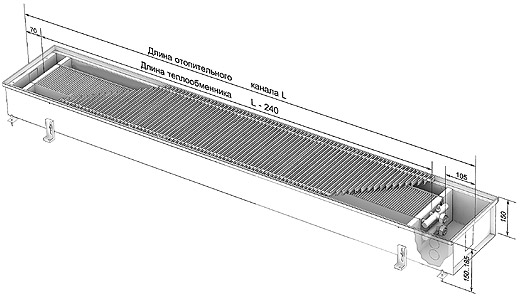

Вид сбоку Ntherm 310.150
Основной вид Ntherm 310.150 с роликовой решеткой



Технические данные
Ntherm 310.200

Ширина канала, мм
310
Ширина решетки, мм
300
Длина отопительного канала, мм
любая
Высота канала, мм
200
Регулировочный диапазон высоты канала, мм
200 .. 235
Длина теплообменника канала, мм
L-240
Тип подключения
G 3/4"

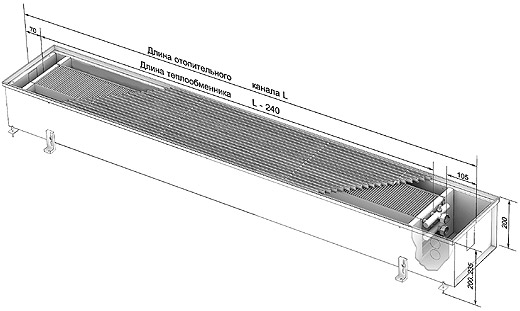

Вид сбоку Ntherm 310.110
Основной вид Ntherm 310.200 с линейной решеткой

Габаритные размеры отопительного канала Ntherm 310:
•  ширина рамки отопительного канала 310 мм;
•  ширина решетки 300 мм;
•  каналы имеют четыре типоразмера по высоте - 90 мм, 110 мм, 150 мм, 200 мм;
•  диапазон регулирования по высоте канала - 35 мм;
•  длина отопительного канала - любая до 5000 мм;
•  длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка.
Резьбовое подключение - G 3/4" "евроконус", c левой стороны по умолчанию (правое подключение необходимо уточнить при заказе)
Подключение по теплоностителю возможно слева, справа, проходное.

Комплект поставки
Собранный, готовый к монтажу отопительный канал Ntherm включает в себя
•  желоб из оцинкованной стали, покрытый износостойким матовым черным порошковым покрытием или из нержавеющей стали
•  быстросъемный теплообменник, покрытый матовым черным лаком с соединением "евроконус" G 3/4”
•  роликовая, либо линейная решетка, профиль ламели тип 1825, либо тип 1827, из анодированного алюминия, либо окрашенная по RAL, либо фактурой дерева, мрамора, гранита
•  рамка из алюминия, выполненная в цвет решетки с черной резиновой проклейкой
•  комплект крепежно-регулировочных ножек
•  воздухоспускной клапан 3/8 ”

При заказе необходимо указать
•  геометрические размеры отопительного канала (габаритная ширина, высота, глубина),
•  подключение по теплоносителю (слева/справа, проходное/концевое),
•  теплотехнические характеристики (тепловая мощность при температурах подающей-обратной линии теплоносителя, температуре в помещении),
•  исполнение декоративной решетки (роликовая-линейная),
•  вид поверхности декоративной решетки (анодированная, окрашенная по RAL, с нанесением фактуры дерева, мрамора, гранита),
•  способ регулирования тепловой мощности канала (ручной, термостатом с выносным датчиком, комнатным термостатом с термоэлектрическим сервоприводом).

Теплопроизводительность отопительного канала Ntherm 310
Высота, мм
Температура теплонос-ля,
°C
Температура в
помещении,
°C
Стандартная длина отопительного канала*, мм.
750
1000
1250
1500
1750
2000
2250
2500
2750
3000
3250
3500
3750
4000
4250
4500
4750
5000
90
PWW 90/70
18
258 384 511 637 763 890 1016 1142 1269 1395 152 1648 1774 1901 2027 2153 2280 2406
20
247 368 489 611 732 853 974 1095 1216 1337 1459 1580 1701 1822 1943 2064 2185 2306
22
237 353 468 584 700 816 932 1048 1164 1280 1396 1512 1628 1744 1860 1976 2092 2208
PWW 75/65
20
195 291 387 483 578 674 770 866 961 1057 1153 1249 1344 1440 1536 1632 1727 1823
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 383 Вт/метр конвектора
110
PWW 90/70
18
306 456 606 757 907 1057 1207 1357 1507 1657 1807 1957 2107 2258 2408 2558 2708 2858
20
293 437 581 724 868 1012 1156 1299 1443 1587 1731 1874 2018 2162 2306 2449 2593 2737
22
280 418 555 693 830 968 1105 1243 1380 1518 1655 1792 1930 2067 2205 2342 2480 2617
PWW 75/65
20
231 344 457 570 683 796 909 1022 1135 1248 1361 1474 1587 1700 1813 1926 2039 2152
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 452 Вт/метр конвектора
150
PWW 90/70
18
403 600 798 995 1193 1390 1587 1785 1982 2180 2377 2575 2772 2970 3167 3364 3562 3759
20
385 574 763 952 1141 1330 1519 1708 1897 2086 2275 2464 2653 2842 3031 3220 3409 3598
22
368 549 729 910 1091 1271 1452 1632 1813 1993 2174 2355 2535 2716 2896 3077 3257 3438
PWW 75/65
20
302 450 598 746 894 1042 1190 1338 1486 1634 1782 1930 2078 2226 2374 2522 2670 2818
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 592 Вт/метр конвектора
200
PWW 90/70
18
456 680 903 1127 1351 1574 1798 2021 2245 2469 2692 2916 3139 3363 3587 3810 4034 4257
20
436 650 864 1078 1292 1506 1720 1934 2148 2362 2576 2790 3004 3217 3431 3645 3859 4073
22
417 621 826 1030 1234 1439 1643 1847 2052 2256 2460 2665 2869 3073 3278 3482 3687 3891
PWW 75/65
20
341 508 676 843 1010 1177 1345 1512 1679 1846 2014 2181 2348 2515 2683 2850 3017 3184
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 669 Вт/метр конвектора

Тепловые мощности измерены в соответствии с нормами EAN 442
при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65


* Для рачета теплопроизводительности отопительных каналов настандартной длины для других графиков температур воспользуйтесь калькулятором.
Стоимость отопительного канала Ntherm 310 с решеткой типа 1827
Высота, мм
Исполнение алюминиевой решетки
Стандартная длина отопительного канала*, мм.
Стоимость, €.
750
1000
1250
1500
1750
2000
2250
2500
2750
3000
3250
3500
3750
4000
4250
4500
4750
5000
90
анодированная в цвет алюминия
260
329
399
469
538
608
678
747
817
886
956
1026
1095
1165
1235
1304
1374
1444
анодированная в цвет бронзы
267
339
410
482
554
625
697
769
841
912
984
1056
1127
1199
1271
1342
1414
1486
анодированная в цвет латуни
267
339
410
482
554
625
697
769
841
912
984
1056
1127
1199
1271
1342
1414
1486
в цвет по RAL 289 369 449 528 608 687 767 847 926 1006 1085 1165 1245 1324 1404 1484 1563 1643
с фактурой дерева, мрамора, гранита 349 499 548 648 747 847 946 1046 1145 1245 1345 1444 1544 1643 1743 1842 1942 2041
110
анодированная в цвет алюминия
267
339
411
483
554
626
698
770
841
913
985
1057
1128
1200
1272
1344
1415
1487
анодированная в цвет бронзы
275
349
423
497
570
644
718
792
866
940
1013
1087
1161
1235
1309
1383
1456
1530
анодированная в цвет латуни
275
349
423
497
570
644
718
792
866
940
1013
1087
1161
1235
1309
1383
1456
1530
в цвет по RAL 297 379 461 542 624 706 787 869 951 1032 1114 1196 1278 1359 1441 1523 1604 1686
с фактурой дерева, мрамора, гранита 357 459 560 662 763 865 967 1068 1170 1272 1373 1475 1576 1678 1780 1881 1983 2085
150
анодированная в цвет алюминия
286
363
440
516
593
670
747
823
900
977
1054
1131
1207
1284
1361
1438
1514
1591
анодированная в цвет бронзы
294
373
452
531
610
689
768
847
926
1005
1084
1163
1242
1321
1400
1479
1558
1637
анодированная в цвет латуни
294
373
452
531
610
689
768
847
926
1005
1084
1163
1242
1321
1400
1479
1558
1637
в цвет по RAL 316 403 489 576 663 749 836 923 1010 1096 1183 1270 1357 1443 1530 1617 1703 1790
с фактурой дерева, мрамора, гранита 376 482 589 696 802 909 1016 1122 1229 1335 1442 1549 1655 1762 1869 1975 2082 2189
200
анодированная в цвет алюминия
323
410
497
583
670
757
844
931
1017
1104
1191
1278
1364
1451
1538
1625
1711
1798
анодированная в цвет бронзы
333
422
511
600
690
779
868
957
1047
1136
1225
1315
1404
1493
1582
1672
1761
1850
анодированная в цвет латуни
333
422
511
600
690
779
868
957
1047
1136
1225
1315
1404
1493
1582
1672
1761
1850
в цвет по RAL 353 450 546 643 740 837 933 1030 1127 1223 1320 1417 1513 1610 1707 1804 1900 1997
с фактурой дерева, мрамора, гранита 413 529 646 763 879 996 1113 1229 1346 1463 1579 1696 1812 1929 2046 2162 2279 2396

* Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки.
Цены указаны для канала с корпусом из оцинкованной стали. Увеличение стоимости для корпуса из нержавеющей стали +6%.
Роликовое либо линейное исполнение решетки, декоративная рамка по периметру канала, тип подключения не влияют на стоимость.

*При расчете стоимости нестандартной длины отопительного канала Ntherm воспользуйтесь формулой:
,ЕВРО, где
-ближайшая меньшая стандартная длина канала, мм, со стоимостью , EBPO;
-ближайшая меньшая стандартная длина канала, мм, со стоимостью , EBPO;
-рассчитываемая нестандартная длина канала, мм

  »
