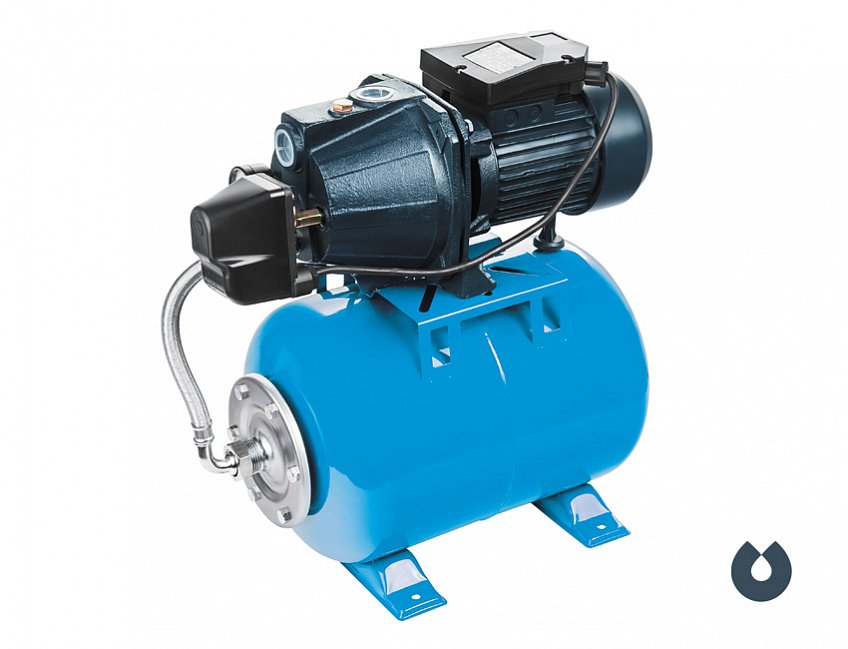

Насосные станции UNIPUMP AUTO JET S
 |
Технические характеристики
| Параметры/модель |
AUTO JET 40 S |
AUTO JET 60 S |
AUTO JET 80 S |
AUTO JET 100 S |
| Параметры электрической сети |
~220 В, 50 Гц |
| Производительность макс, л/мин |
30 |
50 |
56 |
56 |
| Мощность электродвигателя, Вт |
370 |
450 |
600 |
750 |
| Напор макс, м |
30 |
30 |
38 |
43 |
| Диаметр входного и напорного отверстий |
1" х 1" |
| Максимальная высота всасывания, м |
8 |
| Давление включения, МПа |
0,15 |
| Давление выключения, МПа |
0,30 |
| Материал корпуса насоса |
чугун |
| Материал рабочего колеса |
латунь
|
|
| |
|
Насосные станции серии UNIPUMP серии AUTO JET S
Станции автоматического водоснабжения UNIPUMP серии AUTO JET S — на основе центробежного поверхностного насоса cо встроенным эжектором JET S и гидроаккумулятора емкостью 5, 24 (или 20) или 50 л предназначены для подачи чистой воды из скважин, колодцев и других источников и поддержания давления воды в системе водоснабжения в автоматическом режиме.
В воде не должны содержаться частицы с линейным размером более 1 мм, общее количество механических примесей — не более 100 г/м³, диапазон рабочих температур воды от +1°С до +35°С.
Напорно-расходные характеристики
| Модель |
Р, (кВт) |
Производительность |
| Q, л/мин |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
| Q, м3/час |
0 |
0,6 |
1,2 |
1,8 |
2,4 |
3,0 |
3,6 |
4,2 |
| AUTO JET 40 S |
0.37 |
Напор,
Н(м) |
30 |
20 |
11 |
9,5 |
- |
- |
- |
- |
| AUTO JET 60 S |
0.45 |
30 |
29 |
20 |
11 |
- |
- |
- |
- |
| AUTO JET 80 S |
0.6 |
38 |
32 |
25 |
18 |
10 |
2 |
- |
- |
| AUTO JET 100 S |
0.75 |
43 |
38 |
32 |
25 |
18 |
10 |
2 |
- |
* — приведенные данные по максимальному напору и производительности справедливы при нулевой глубине всасывания и напряжении электрической сети 220В±10%.
Таблица размеров

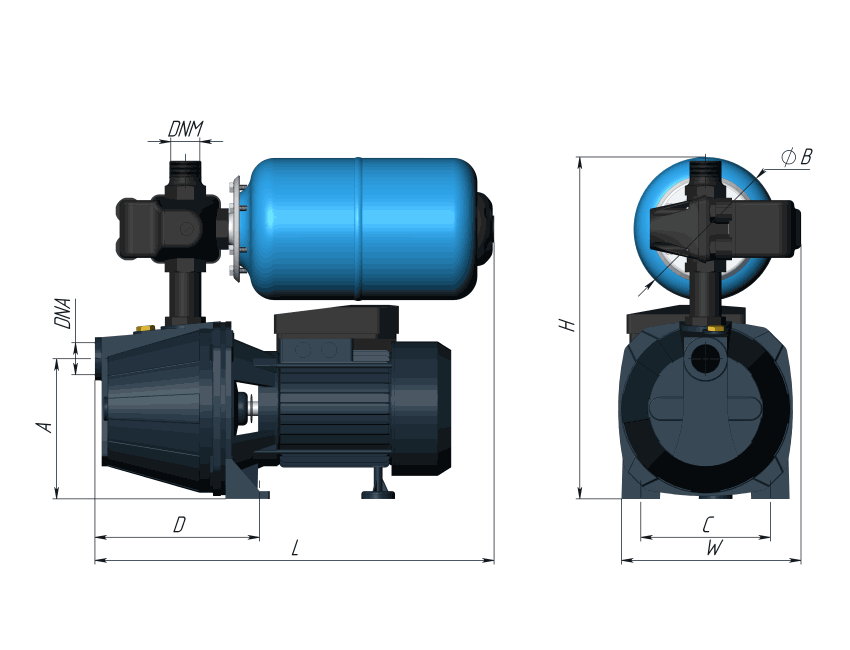

UNIPUMP AUTO JET S (5 л)
|

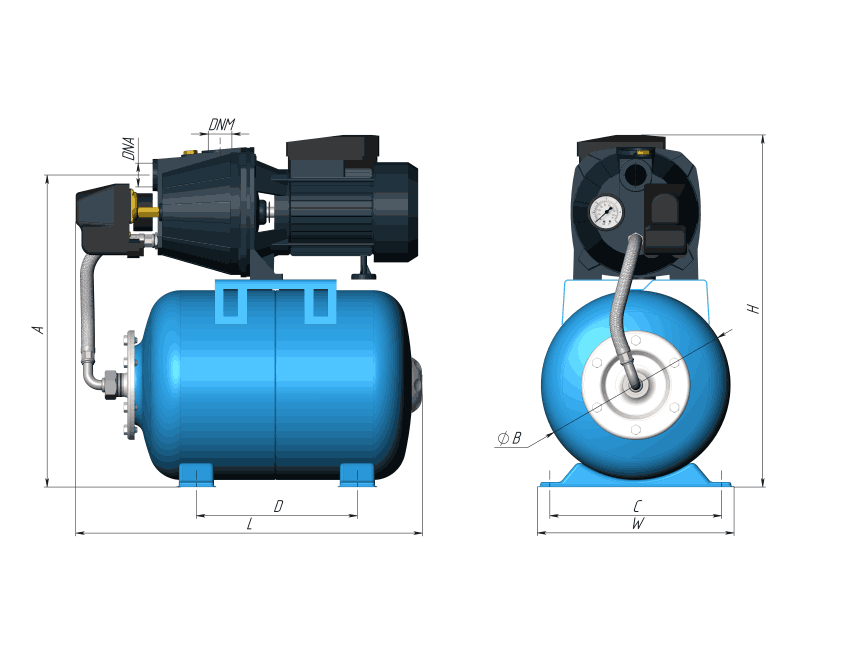

UNIPUMP AUTO JET S (24 и 50 л)
|
|
|
| Насосная станция |
Объем гидробака |
Габаритные размеры |
A |
B |
C |
D |
DNA |
DNM |
Размеры коробки |
| L |
W |
H |
a |
b |
h |
| л |
мм |
" |
мм |
| AUTO JET 40 S |
5 |
415 |
210 |
375 |
150 |
150 |
135 |
165 |
1 |
1 |
470 |
240 |
390 |
| 24 |
485 |
275 |
490 |
445 |
265 |
240 |
225 |
540 |
310 |
520 |
| 50 |
580 |
350 |
575 |
535 |
350 |
240 |
265 |
630 |
360 |
590 |
| AUTO JET 60 S |
5 |
415 |
210 |
375 |
150 |
150 |
135 |
165 |
470 |
240 |
390 |
| 24 |
485 |
275 |
490 |
445 |
265 |
240 |
225 |
540 |
310 |
520 |
| 50 |
580 |
350 |
575 |
535 |
350 |
240 |
265 |
630 |
360 |
590 |
| AUTO JET 80 S |
5 |
415 |
210 |
375 |
150 |
150 |
135 |
165 |
470 |
240 |
390 |
| 24 |
485 |
275 |
490 |
445 |
265 |
240 |
225 |
540 |
310 |
520 |
| 50 |
580 |
350 |
575 |
535 |
350 |
240 |
265 |
630 |
360 |
590 |
| AUTO JET 100 S |
5 |
415 |
210 |
375 |
150 |
150 |
135 |
165 |
470 |
240 |
390 |
| 24 |
485 |
275 |
490 |
445 |
265 |
240 |
225 |
540 |
310 |
520 |
| 50 |
580 |
350 |
575 |
535 |
350 |
240 |
265 |
630 |
360 |
590 |
|
