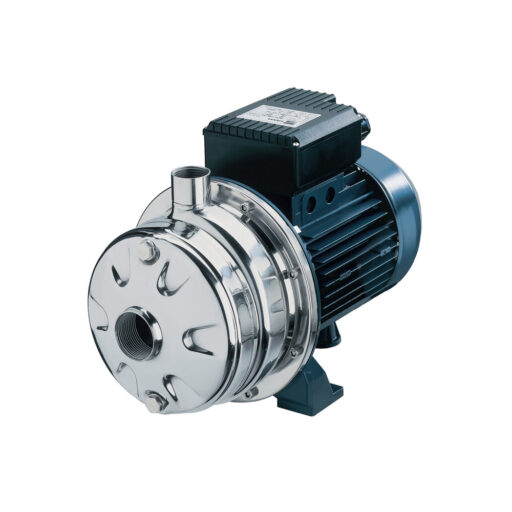

Насосы EBARA серии 2CDX, 2CDXL

Технические данные Расход От 1,2 до 12.6 м3/ч Напор От 71,5 до 27 м Макс рабочее давление 8 бар Макс температура жидкости -5°C ÷ +60°C для исполнений 2CDX(L) станд. и E -5°C ÷ +110°C для исполнений H, HS, HW, HSW Полюса 2 Класс изоляции F Степень защиты IP55 Напряжение Однофазное 1~230 В ±10% Трехфазное 3~230/400 В ±10% Материалы Корпус насоса Нержавеющая сталь AISI 304 (EN 1.4301) (2CDX) Нержавеющая сталь AISI 316 (EN 1.4401) (2CDXL) Рабочее колесо Нержавеющая сталь AISI 304 (EN 1.4301) (2CDX) Нержавеющая сталь AISI 316 (EN 1.4401) (2CDXL) Вал Нержавеющая сталь AISI 304 (EN 1.4301) (2CDX) Нержавеющая сталь AISI 316 (EN 1.4401) (2CDXL) Механическое уплотнение Стандарт. = Керамика/Углерод/NBR H = Графит/Керамика/ФК HS = Карбид кремния/Карбид кремния/ФК HW = Карбид вольфрама/Карбид вольфрама/ФК HSW = Карбид кремния/Карбид вольфрама/ФК E = Графит/Керамика/СКЭП Опора двигателя Алюминий (до 1,5 кВт включительно), чугун (2,2 кВт и выше)

2CDX-2CDXL (EBARA)

Центробежные насосы с двойным рабочим колесом и гидравлической частью из нержавеющей стали AISI 304 (2CDX) и AISI 316 (2CDXL)

Центробежные насосы этой серии изготовлены из нержавеющей стали AISI 304 или AISI 316. Предназначены для использования в системах холодного и горячего водоснабжения, кондиционирования, а также для перекачивания умеренно агрессивных жидкостей. Также применяются для перекачивания жидкостей в пищевой и химической промышленности.

ПРИМЕНЕНИЕ
• Повышение давления
• Садовое орошение
• Системы мойки
• Водоочистка
• Градирни
• Перекачивание чистой воды общего назначения

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
• Прочная конструкция
• Небольшие размеры

ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА
• Максимальное рабочее давление: 8 бар
• Максимальная температура жидкости:
–5 ÷ +60 °C 2CDX(L) для исполнений E, Q1AEGG, VAEGG,
U3U3EGG, Q1U3EGG и U3CEGG
–5 ÷ +110 °C для исполнения H-HS-HW-HSW
• Входное соединение G1½ для 2CDX 200, G1¼ для остального ряда
• Выходное соединение G1

ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЯ
• Асинхронный 2-полюсный двигатель с внутренней вентиляцией
• Класс изоляции F
• Класс защиты IP55
• Однофазное напряжение 230 В ±10 % 50 Гц,
трехфазное напряжение 230/400 В ±10 % 50 Гц
• Конденсатор и тепловая защита с автоматическим перезапуском
встроены в однофазный двигатель
• Для трехфазного исполнения тепловая защита должна быть
предусмотрена потребителем

МАТЕРИАЛЫ
Исполнение AISI 304
• Корпус насоса, рабочее колесо, диффузор и диск уплотнения
из EN 1.4301 (AISI 304)
Исполнение AISI 316 (L)
• Корпус насоса, рабочее колесо, диффузор и диск уплотнения из AISI 316
• Основание двигателя из алюминия (до 1,5 кВт включительно),
из чугуна (2,2 кВт и более)
• Торцевое уплотнение:
— Керамика/графит/NBR (стандарт)
— Специальные исполнения: см. стр. 22

АКСЕССУАРЫ (по заказу)
• Теплоизолированный кожух корпуса насоса 2CDX (L) для
использования с хладагентами и жидкостями с высоким перепадом
температур, который может вызывать образование конденсата.
• Блоки управления
• Бачки
• Поплавковые реле
• Реле давления
• Presscomfort — регулятор давления
• E-power — система управления с частотным
преобразователем
• E-drive — система управления с частотным преобразователем
