Насосы EBARA серии DWC

Технические данные Расход От 6 до 45 м3/ч Напор От 6,2 до 25 м Макс рабочее давление 8 бар Макс температура жидкости -15°C ÷ +90°C для станд. исполнений -15°C ÷ +110°C для исполнений H, HS, HW, HSW Полюса 2 Класс изоляции F Степень защиты IP55 Напряжение Трехфазное напряжение 3~230/400 В ±10% Материалы Корпус насоса Нержавеющая сталь AISI 304 (EN 1.4301) Рабочее колесо Нержавеющая сталь AISI 304 (EN 1.4301) Вал Нержавеющая сталь AISI 304 (EN 1.4301) (компонент в контакте с жидкостью) Механическое уплотнение Стандарт. = Керамика/Углерод/СКЭП H = Графит/Керамика/ФК HS = Карбид кремния/Карбид кремния/ФК HW = Карбид вольфрама/Карбид вольфрама/ФК HSW = Карбид кремния/Карбид вольфрама/ФК Опора двигателя Алюминий

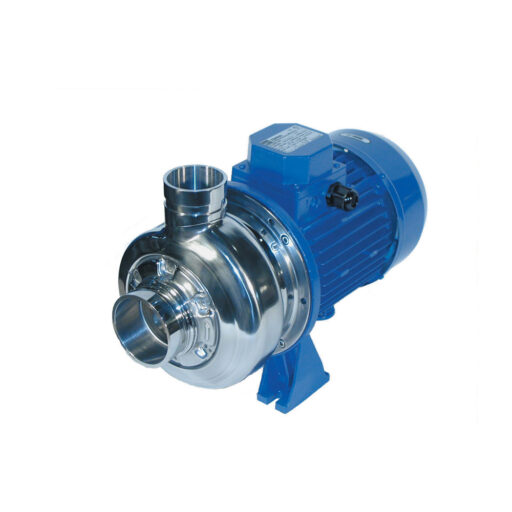

DWC Центробежные насосы из нержавеющей стали AISI 304 с закрытым рабочим колесом

Центробежный насос с радиальным рабочим колесом закрытого типа из нержавеющей стали AISI 304.
Этот прочный насос, детали которого выполнены холодной штамповкой водой высокого давления, отличается выходным патрубком увеличенного размера.
В стандартную комплектацию входит изолирующая оболочка, предотвращающая выпадение конденсата внутри системы и торцовое уплотнение из керамики, графита и EPDM. Возможно использование других торцовых уплотнений для работы в сложных условиях и при перекачке горячей жидкости.
Можно выбрать муфту Victaulic (DWC-V) или резьбовое соединение (DWC-N) для упрощения установки.
Более подробные технические сведения приведены в Каталоге.

ПРИМЕНЕНИЕ

• Системы охлаждения, кондиционирования воздуха и отопления
• Холодильные установки
• Системы мойки
• Перекачивание промышленных жидкостей

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

• Выпускаются в двух различных исполнениях: с резьбовыми
соединениями (DWC-N) и соединениями Victaulic (DWC-V)
• Теплоизоляция по стандарту для исполнения Victaulic (DWC-V)

ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА

• Максимальное рабочее давление: 8 бар
• Максимальная температура жидкости:
–15 ÷ +90 °C
–15 ÷ +110 °C для исполнения H-HS-HW-HSW
• Входное и выходное соединение G2 для DWC-N
• Входное и выходное соединение диаметром 2 дюйма (60,3 мм)
для DWC-V
• Более подробные сведения см. в нашем каталоге на сайте
www.ebaraeurope.ru

ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЯ

• Высокоэффективные двигатели класса IE2 от 0,75 кВт до 5,5 кВт
двигатели класса IE3 от 0,75 кВт
• Асинхронный 2-полюсный двигатель с внутренней вентиляцией
• Класс изоляции F
• Класс защиты IP55
• Трехфазное напряжение 230/400 В ±10 % 50 Гц
• Для трехфазного исполнения тепловая защита должна быть
предусмотрена потребителем

МАТЕРИАЛЫ

• Корпус насоса, крышка корпуса, рабочее колесо и вал (часть,
контактирующая с жидкостью) из AISI 304
• Основание и рама двигателя из алюминия
• Торцевое уплотнение:
— Керамика/Графит/EPDM (стандарт)
