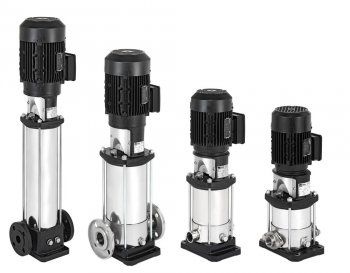

Вертикальный повысительный насос EVMS
 |
ПРИМЕНЕНИЕ:
• Промышленность
Обработка воды, подпитка котла, мойка и очистка, охлаждение, машинная обработка, повышение давления, продукты питания и напитки, фармацевтическая промышленность, морские применения
• Коммерческие здания
Повышение давления, сплинклерные системы, системы пожаротушения, централизованное теплоснабжение, теплообменники / тепловентиляторы, системы кондиционирования воздуха, системы отопления
• Водоснабжение
Водоподготовка, повышение давления, орошение, сельское хозяйство
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ EBARA EVM, EVMS
• Инновационное гидравлическое решение «Shurricane» для EVMS
• Любой двигатель, где угодно
• Различные соединения труб
• Простота обслуживания при замене механического уплотнения
• Утверждение на использование питьевой воды с DM174, ACS, KTW для EVMS
Более подробную информацию можно найти в нашем каталоге продукции
ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСОВ EBARA EVM, EVMS
|
EVMS |
EVM |
| Рабочее давление max [bar]: |
16, 25 |
16, 25, 30 |
| Температура перекачиваемой жидкости max [℃]: |
-30°C ÷ +140°C |
-15°C÷ +120°C |
| MEI |
>0.7 |
> 0.6 for EVM32
> 0.7 for EVM45,64 |
|
EBARA EVM SERIES – NEW EVMS, EVM Вертикальные многоступенчатые насосы
Область применения:
Для применения в системах ГВС, пожаротушения, водоподготовки, подпитки котлов, мойки машин и т.д.
Преимущества насоса:
- продолжительный срок службы подшипников двигателя;
- высокий КПД насосов;
- возможны различные соединения с трубами, в зависимости от применения - круглые или овальные фланцы, Victaulic, зажим;
- ЧРП (частотно-регулируемый привод) и промышленный датчик могут монтироваться непосредственно на EVMS для поддержания постоянных физических параметров работы, таких как давление на выходе, в зависимости от условий применения;
- сертификат ТР ТС 010 и 012;
- простота обслуживания - картриджевое уплотнение вала позволяет выполнять замену в сборе всего уплотнения вала без разборки основания двигателя. Разъемная муфта обеспечивает легкость технического обслуживания без снятия тяжелых двигателей мощностью более 5,5 кВт;
Двигатель:
- Высокоэффективные двигатели класса IE3 от 0,75 кВт
- Асинхронный 2-полюсный двигатель с внутренней вентиляцией
- Класс изоляции F
- Класс защиты IP55
- Однофазное напряжение 230 В ±10 % 50 Гц,
трехфазное напряжение 230/400 В ±10 %, 50 Гц (до 4 кВт включительно),
трехфазное напряжение 400/690 В ±10 % (от 5,5 кВт и выше)
Материал проточной части:
- Нижний корпус насоса, внешний кожух, диск уплотнения, рабочие колеса, диффузоры, кожух вала, крышка соединения и небольшие детали, контактирующие с жидкостью, из AISI 304 (EVMS), AISI 316 (EVMSL) [исполнение «EVMSG» — кожух насоса из чугуна, гидравлическая часть из AISI 304]
- Стяжки и небольшие детали, не контактирующие с жидкостью, из оцинкованной стали
- Вал из AISI 316
- Подшипники, контактирующие с жидкостью, из карбида вольфрама
- Основание двигателя из чугуна (EVMSG), чугуна/AISI 304 (EVMS), чугуна/AISI 316 (EVMSL)
- Картриджное торцевое уплотнение из SiC/графита/EPDM (EVMS-EVMSG 1-3-5-10-15-20)
- Картриджное торцевое уплотнение из SiC/графита/FPM (EVMSL 1-3-5-10-15-20-32-45-64)
- (F — круглые ответные фланцы, N — овальные ответные фланцы)
Варианты комплектации насосов:
Торцевые уплотнения с различными материалами.
Область промышленности
хлебозаводы / кондитерские предприятия, производство безалкогольных напитков, маслозаводы, молочные заводы/хладокомбинаты, мясокомбинаты, фермерские хозяйства/птицефабрики, макаронные фабрики, рыбокомбинаты, пивоваренные заводы, спиртзаводы и лвз, сахарные заводы, производство соков / консервов, водоканалы, жкх / ук / жэк / тсж, институты / санатории, котельные, производство бытовой химии/косметики, производство удобрений, строительные компании, фармацевтические компании, химические заводы, цбк / бумажные комбинаты, тэц / грэс, гок / металлургия
Типы жидкостей
Вода, конденсат, моющий раствор, хладоноситель, дезинфицирующий раствор, дезраствор, масло вакуумное, масло индустриальное, масло минеральное, масло трансформаторное, моющее средство, щелочные растворы, антифриз, незамерзающая жидкость
Производитель
Ebara (Италия)
Тип конструкции
циркуляционные "ин-лайн" насосы
Конструкция рабочего колеса
Насосы с закрытым рабочим колесом
Количество рабочих колес
Многоступенчатые насосы
Погруженность под уровень
поверхностные несамовсасывающие насосы
Расположение оси вращения
вертикальное
Температура жидкости
-30 … 140 °C
Включения
до 0,1% размером до 0,2 мм
Макс. давление в корпусе
До 35 кгс/см2
|
» |
| |
|
|
