Фекальные насосы Ebara DMLV (DMLVF)
 |
Технические данные
| Расход |
До 168 м3/ч (DMLV)
До 200 м3/ч (DMLVF) |
| Напор |
До 41,3 м (DML)
До 29,4 м (DMLVF) |
| Макс температура жидкости |
+40°C |
| Полюса |
2, 4 |
| Макс расход твердых частиц |
80÷100 мм (DMLV)
30÷80 мм (DMLVF) |
| Класс изоляции |
F (DMLV)
H (DMLVF) |
| Степень защиты |
IP68 |
| Напряжение |
Трехфазное 3~380-415 В -10 +6%
(DMLV 2,2 кВт) - DOL
Трехфазное 3~380-415 В ±10%
(DMLV 3,7÷22 кВт) - Y/Δ
Однофазное 1~230 В ± 10% (DMLVF)
Трехфазное 3~400/690 В ±10% (DMLVF) |
| Макс погружение |
7 м с кабелем длиной 10 м |
| Макс длина волокон |
400 мм (80DMLV)
500 мм (100DMLV) |
Материалы
| Корпус насоса |
Чугун |
| Рабочее колесо |
Чугун |
| Вал |
Нержавеющая сталь 403 (EN 1.4006) (DMLV)
Нержавеющая сталь 420B (EN 1.4028) (DMLVF) |
| Механическое уплотнение |
Со стороны крыльчатки: Карбид кремния/Карбид
углерода/NBR
Сторона двигателя: Углерод/Керамика/NBR |
|

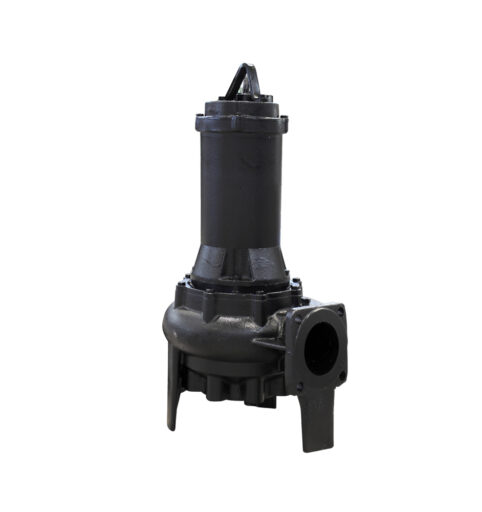

Канализационные насосы EBARA серии DMLV – DMLVF
Чугунный погружной насос с вихревым рабочим колесом, устойчивым к засорению, для установки на постоянном месте или использования в съемном варианте.
Отличается современными техническими решениями и высокой эффективностью работы, особенно в тяжелых условиях.
Более подробные технические сведения приведены в Каталоге.
• Загрязненные жидкости
• Бытовые и промышленные стоки, содержащие твердые частицы и (или) волокна во взвешенном состоянии
Ebara DMLV (DMLVF) - фекальные насосы
Насосы EBARA DMLV из чугуна. Мощность от 1.5 – 22 кВт. Напор от 4 до 28 м.вод.ст. Расход от 7 до 102 м3/час. Напряжение 380 В. Температура до 45С
ТАБЛИИЦА ПОДБОРА
Тип насоса |
Мощность |
Q=Расход |
[kW] |
[HP] |
л/мин0 |
200 |
300 |
333 |
400 |
600 |
900 |
1167 |
1200 |
1320 |
1400 |
2000 |
2100 |
2333 |
м³/ч0 |
12 |
18 |
20 |
24 |
36 |
54 |
70 |
72 |
79 |
84 |
120 |
126 |
140 |
H=Общий манометрический напор в метрах |
80DMLV52.2 |
2.2 |
3 |
10.7 |
9.9 |
9.5 |
9.3 |
9.0 |
8 |
6.4 |
4.1 |
4 |
- |
- |
|
|
|
80DMLV53.7 |
3.7 |
5 |
12.8 |
- |
- |
- |
11.5 |
10.7 |
9.4 |
9.1 |
7.9 |
7.2 |
6.4 |
|
|
|
80DMLVF54.9T4AG |
4.9 |
6.6 |
13.9 |
- |
- |
12.4 |
12.1 |
11.1 |
9.6 |
8.3 |
8.1 |
7.5 |
7.1 |
3.8 |
3 |
2 |
80DMLVF516.6T2BG |
16.6 |
22.3 |
45 |
- |
41.3 |
40.9 |
40.0 |
37.6 |
34.2 |
31.3 |
- |
- |
- |
- |
- |
- |
80DMLVF518.2T2DG |
18.2 |
24.4 |
40.2 |
- |
- |
36.2 |
35.4 |
32.8 |
28.9 |
25.2 |
24.8 |
23.1 |
21.9 |
13.0 |
- |
- |
Тип насоса |
Мощность |
Q=Расход |
[kW] |
[HP] |
л/мин0 |
500 |
600 |
800 |
1000 |
1200 |
1700 |
2000 |
2400 |
2800 |
3333 |
м³/ч0 |
30 |
36 |
48 |
60 |
72 |
102 |
120 |
144 |
168 |
200 |
H=Общий манометрический напор в метрах |
100DMLVF55.2T6BG |
5.2 |
7 |
8.6 |
8.3 |
8.2 |
8 |
7.7 |
7.4 |
6.4 |
5.7 |
4.6 |
3.4 |
1.4 |
100DMLV5,5 |
5.5 |
7.5 |
13.2 |
- |
11.1 |
10.6 |
10.1 |
9.7 |
7.9 |
6.4 |
- |
- |
- |
100DMLV57,5 |
7.5 |
10 |
16.8 |
- |
15.4 |
14.9 |
14.3 |
13.7 |
11.6 |
10 |
7 |
- |
- |
100DMLV511 |
11 |
15 |
20.6 |
- |
- |
18.8 |
18.2 |
17.6 |
15.8 |
14.5 |
12.4 |
9.9 |
- |
100DMLV515 |
15 |
20 |
24.9 |
- |
- |
- |
23.4 |
23 |
21.7 |
20.7 |
19 |
16 |
- |
100DMLV522 |
22 |
30 |
32.1 |
- |
- |
- |
29.4 |
29.1 |
28.2 |
27.5 |
26.5 |
25 |
- |
|
