Насосные станции EBARA 2GPE CVM E-drive

Применение водоснабжения зданий и предприятий, жилых высотных домов, учебных учреждений, отелей и гостиниц и т.д. различных систем промышленного водоснабжения полива садов, парков и спортивных полей Особенности Максимальная температура жидкости: 40 ° C. Максимальное рабочее давление: 10 бар. Вода с максимальным содержанием твердых частиц: 50ppm (размер частиц 0,1-0,25 мм или меньше), без газа или едких и агрессивных веществ. Максимальное содержание хлора: 500 частей на миллион. Высота не более 1000 м над ур. моря. Влажность 50% без конденсации. Окружающая среда защищена от атмосферных воздействий. Два насоса серии CVM с 2- полюсными самовентилирующимися асинхронными двигателями, класса эффективности IE2 для трехфазных двигателей мощностью от 0,75 кВт с инвертором серии E Блок управления: насосы, оснащенные преобразователями частоты для плавного регулирования инверторное управление каждым насосом с датчиком давления и электронным дисплеем управления Коррозионно-стойкие материалы для всех компонентов, контактирующих с жидкостями Основание из оцинкованной стали Коллекторы из оцинкованной стали (AISI 304, AISI 316 доступны по запросу). Коллекторы рассчитаны на общую гидравлическую мощность насосной станции Запорный клапан на стороне нагнетания на каждом насосе Обратный клапан на стороне нагнетания Защита от сбоя подачи воды в стандартной комплектации Оборудован для подключения к накопительному резервуару на стороне нагнетания.

EBARA 2GPE CVM E-drive — насосные установки повышения давления

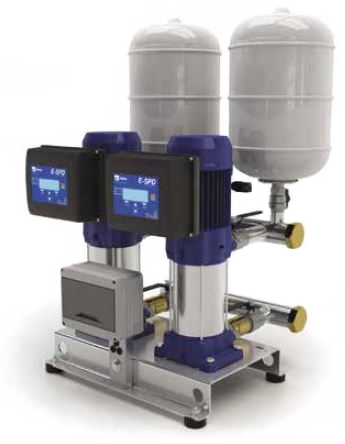

Насосные станции EBARA 2GPE CVM E-drive — насосные установки повышения давления на двух вертикальных многоступенчатых насосах серии CVM и управлением от преобразователя частоты.

Насосная станция Ebara серии 2GP/2GPE CVM полностью укомплектована всем необходимым для организации подачи воды в промышленных, сельскохозяйственных и бытовых целях. Основу конструкции составляют два многоступенчатых центробежных насоса CVM с установленными моторами, вертикальное ориентирование. В линейке представлены модели версии для работы с постоянной скоростью (2GP) и версии с встроенными инверторами E-SPD или E-drive для гибкой настройки параметров (2GPE). Агрегаты надежно закреплены на единой металлической платформе и дополнены развязками труб для подключения к водопроводной сети.

В качестве материалов для основных составляющих частей используется чугун (корпус), нержавейка марки AISI 304 (внешний корпус насоса), диффузоры и рабочие колеса выполнены из полимерного соединения армированного стекловолокном. В качестве привода используются одно- и трехфазные 2-полюсные электродвигатели (TEFC), самовентилируемые, степень защиты IP44, энергоэффективность класса IE3. Моторные и насосные блоки разделены механическим уплотнителем вала (керамика/карбон/EPDM каучук).

Использование цифровых инверторов позволяет максимально реагировать на любые изменения в системе, минимизировать расходы на энергию и обеспечить высокий уровень безопасности эксплуатации. Наглядный ЖК-дисплей в комплектации с E-SPD для простоты настройки, визуального контроля параметров и мониторинга состояния.

Перекачивание веществ: чистая вода.

Области применения: водоснабжение, орошение, промывка и др.

Технические характеристики насосных установок Ebara серии 2GP/2GPE CVM

• Производительность: 2,4 - 14,4 м³/ч;
• Высота нагнетания: 12,8 - 98,5 м;
• Максимальное рабочее давление: 10 бар;
• Мощность электродвигателя: 0,25 - 1,85 кВт (х 2);
• Температура жидкости: +5 … +40 °C.

Типоразмеры насосных станций Ebara серии 2GP/2GPE CVM
