Zenit pumpBox Перекачивающие станции
Насосные станции Zenit pumpBOX для бытовых сточных вод, с насосом в комплекте
 |
pumpBOX — новые станции сбора и откачки сточных вод для общественных сооружений
pumpBOX представляет собой уже собранную подъемную станцию, сертифицированную согласно стандартам EN 12050-1 и 12050-2, позволяющую производить сбор и отправку в канализацию сточных вод из туалетов, ванных и кухонь в тех случаях, когда невозможен доступ к канализационной сети под воздействием силы тяжести или вследствие большого расстояния до нее.
Подсоединение к канализационной сети, находящейся на очень большом расстоянии или более высоком уровне?
С pumpBOX это возможно.

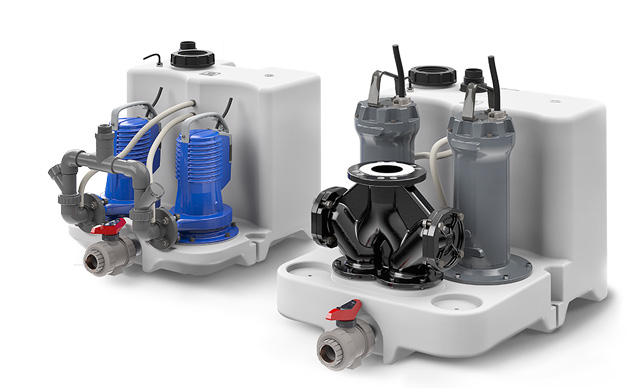

pumpBOX включает в себя прочный полиэтиленовый баки один или два насоса Zenit, образуя комплексную систему сбора и подъема бытовых сильно- и среднезагрязненных сточных вод.
Компактная бесшумная и надежная, станция pumpBOX уже готова к использованию и не требует выполнения каких-либо земляных или строительных работ.
Различные конфигурации с одним или двумя насосами, с вихревым или измельчающим рабочим колесом, придают станции pumpBOX большую гибкость и позволяют использовать ее в самых различных областях применения, от односемейных домов до жилых комплексов, от общественных учреждений до коммерческих центров.
|
| |
|

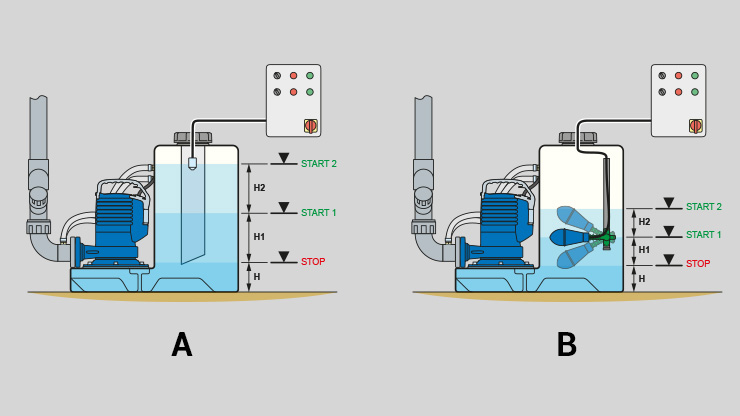

Автоматическое устройство пуска/остановки
Пуск и остановка насоса осуществляются ч с помощью автоматического устройства, которое контролирует уровень жидкости внутри бака. Система может использовать датчик давления, который следует подключить к электрическому шкафу или поплавкового выключателя с несколькими контактами. В обоих случаях устройство расположено внутри бака и может быть извлечено из него через широкое смотровое окно диаметром 90 мм; для этой цели требуется открутить стопорное кольцо герметичной крышки.
 |
 |
Датчик давления
позволяет непрерывно контролировать уровень жидкости и осуществлять настройку пороговых значений для пуска/остановки главного и вспомогательного (если таковой установлен) насосов. Благодаря широкому диапазону измерения позволяет использовать весь имеющийся объем с соответствующей оптимизацией работы. Используется стандартный датчик с током 4-20 мА. |
Поплавковый выключатель с несколькими контактами
позволяет с использованием всего лишь одного кабеля подавать команду на пуск или остановку главного и вспомогательного (если таковой установлен) насосов за счет замыкания внутренних контактов в соответствии с заданной высотой уровня жидкости. |
| pumpBOX |
| РАБОЧЕЕ КОЛЕСО С РЕЖУЩИМ МЕХАНИЗМОМ |
| Артикул |
Наименование |
Цена |
| 9110.001 |
pumpBOX GR 80S 150/2 M |
2 494,00 € |
| 9110.002 |
pumpBOX GR 80S 150/2 T |
2 494,00 € |
| 9110.003 |
pumpBOX GR 80S 200/2 T |
2 716,00 € |
| 9110.004 |
pumpBOX GR 80D 150/2 M |
3 602,00 € |
| 9110.005 |
pumpBOX GR 80D 150/2 T |
3 602,00 € |
| 9110.006 |
pumpBOX GR 80D 200/2 T |
4 018,00 € |
|
|
|
| ВИХРЕВОЕ РАБОЧЕЕ КОЛЕСО |
| Артикул |
Наименование |
Цена |
| 9110.020 |
pumpBOX DG 115S 150/2 M |
3 394,00 € |
| 9110.021 |
pumpBOX DG 115S 200/2 M |
3 602,00 € |
| 9110.022 |
pumpBOX DG 115S 150/2 T |
3 394,00 € |
| 9110.023 |
pumpBOX DG 115S 200/2 T |
3 602,00 € |
| 9110.024 |
pumpBOX DG 115D 150/2 M |
5 403,00 € |
| 9110.025 |
pumpBOX DG 115D 200/2 M |
5 818,00 € |
| 9110.026 |
pumpBOX DG 115D 150/2 T |
5 403,00 € |
| 9110.027 |
pumpBOX DG 115D 200/2 T |
5 818,00 € |
| 9110.028 |
pumpBOX DG 115S 250/2 T |
3 602,00 € |
| 9110.029 |
pumpBOX DG 115S 300/2 T |
3 824,00 € |
| 9110.030 |
pumpBOX DG 115S 400/2 T |
4 073,00 € |
| 9110.031 |
pumpBOX DG 115S 200/4 T |
3 962,00 € |
| 9110.032 |
pumpBOX DG 115S 250/4 T |
4 156,00 € |
| 9110.033 |
pumpBOX DG 115S 300/4 T |
4 295,00 € |
| 9110.034 |
pumpBOX DG 115D 250/2 T |
4 849,00 € |
| 9110.035 |
pumpBOX DG 115D 300/2 T |
6 179,00 € |
| 9110.036 |
pumpBOX DG 115D 400/2 T |
6 733,00 € |
| 9110.037 |
pumpBOX DG 115D 200/4 T |
6 483,00 € |
| 9110.038 |
pumpBOX DG 115D 250/4 T |
6 816,00 € |
| 9110.039 |
pumpBOX DG 115D 300/4 T |
7 204,00 € |

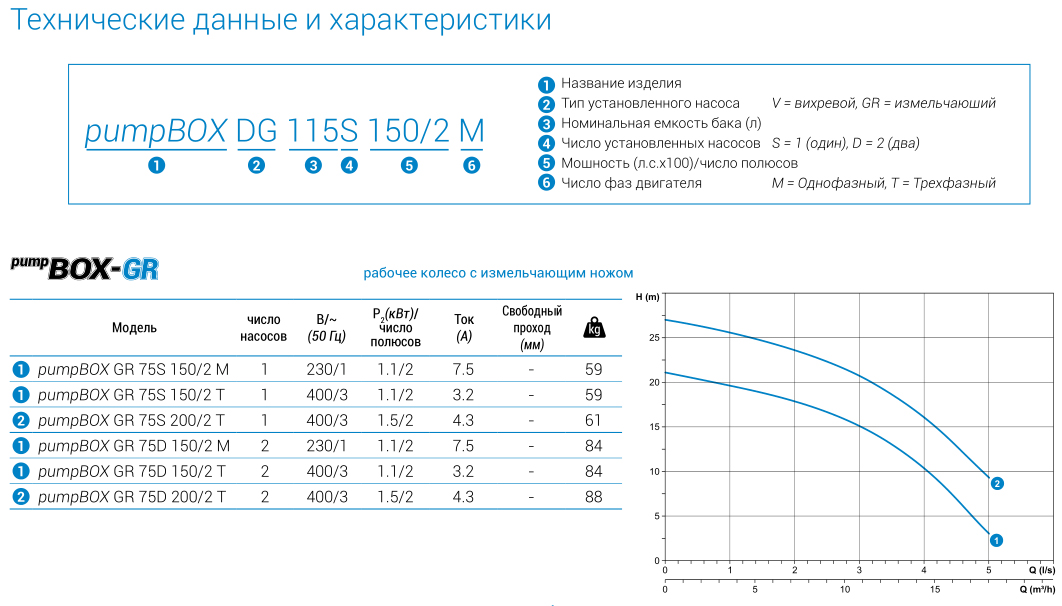

pumpBOX GR
ПЕРЕКАЧИВАЮЩИЕ СТАНЦИИ
- Насос с измельчающим ножом
- Жилые дома и комплексы
- сточных вод, содержащих волокна и нити
|

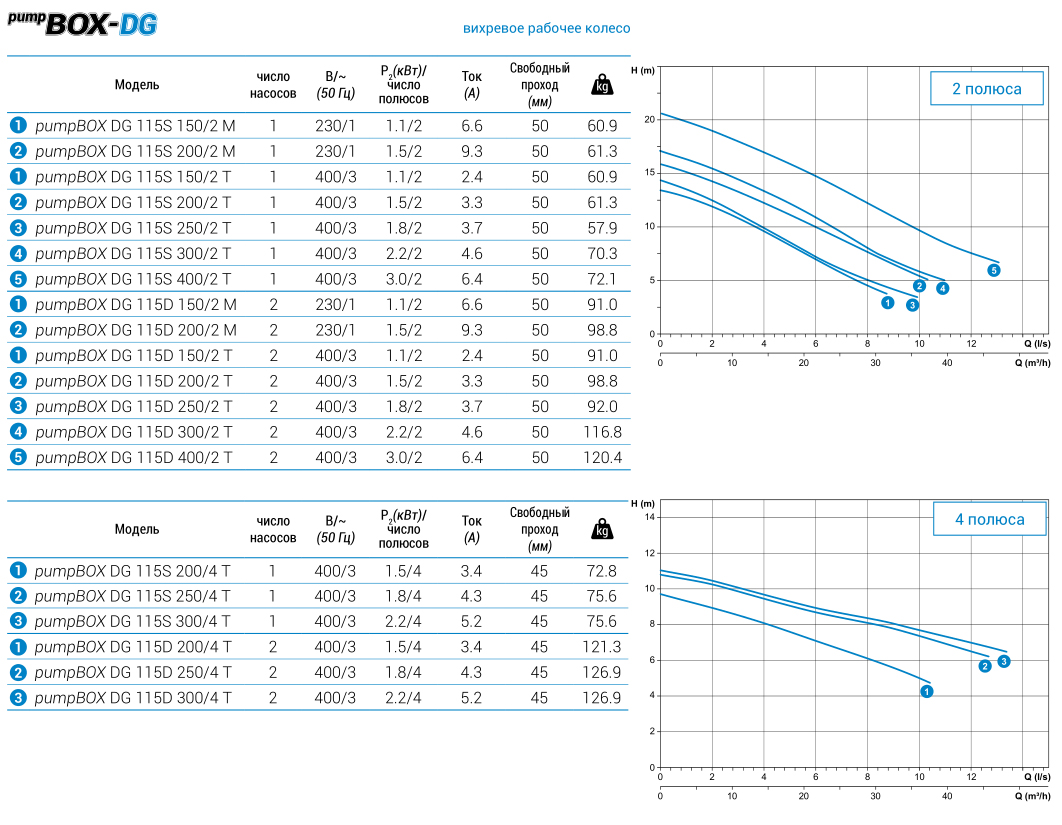

pumpBOX DG
ПЕРЕКАЧИВАЮЩИЕ СТАНЦИИ
- Насос с вихревым рабочим колесом
- общественные учреждения и различные учреждения гостиничного профиля
- жидкостями, содержащими твердые частицы
|
Характеристики модельного ряда
-
Производительность [л]
75
-
Количество насосов
1/2
-
V/~ (50Hz)
230/1 - 400/3
-
P2(kW)/Полюсы
1.1÷1.5/2
-
Текущий
3.2 ÷ 7.5
-
Свободный проход
-
-
Доставка
DN 40
-
Вход
DN 75/110
-
Вес [кг]
59 ÷ 88
|
Характеристики модельного ряда
-
Производительность [л]
115
-
Количество насосов
1/2
-
V/~ (50Hz)
230/1 - 400/3
-
P2(kW)/Полюсы
1.1÷3 / 2 - 1.5÷2.2 / 4
-
Текущий
2.4 ÷ 9.3
-
Свободный проход
50-65
-
Доставка
DN 80
-
Вход
DN 75/110
-
Вес [кг]
57.9 ÷ 126.9
|

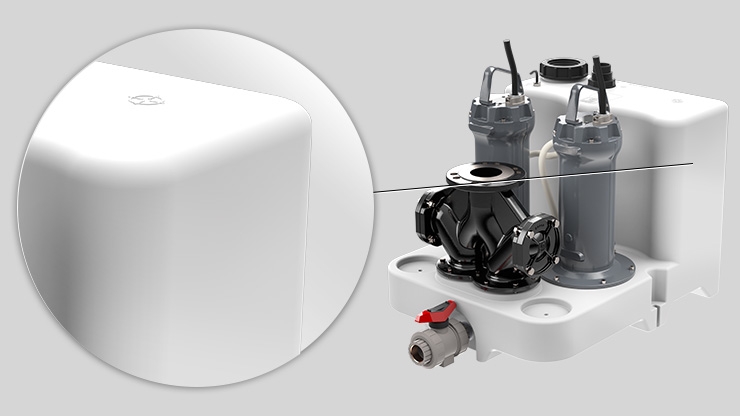

Полиэтиленовый бак с толстыми стенками, непроницаемый для жидкостей и запахов.

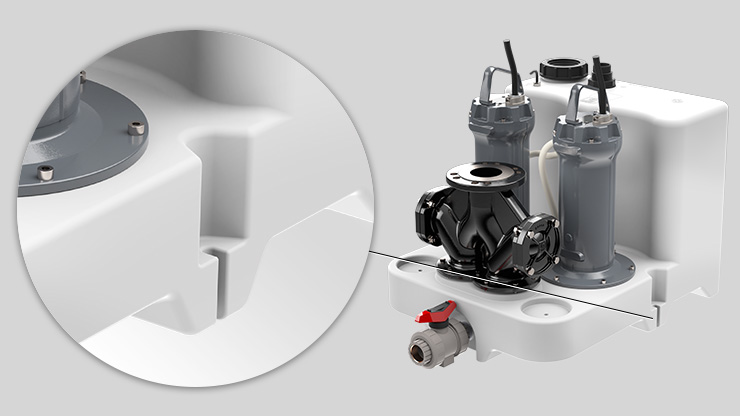

Прочная моноблочная конструкция с внутренними ножками для усиления жесткости и отверстиями в корпусе для крепления к полу. |

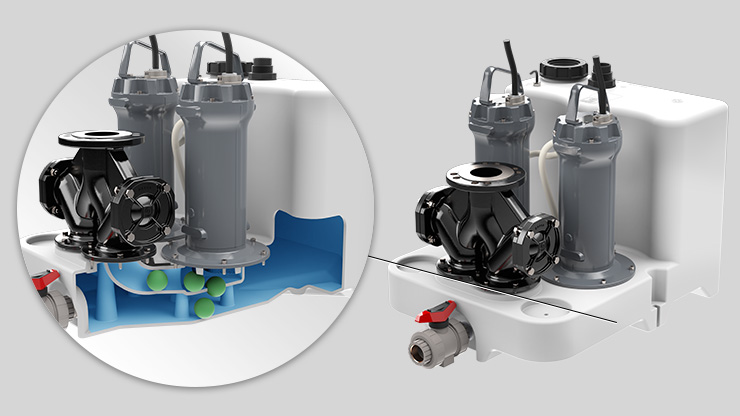

Специальная форма дна изнутри, способствующая всасыванию твердых частиц и уменьшению скапливания осадков, которое могло бы привести к образованию неприятных запахов и снижению полезного объема бака. |

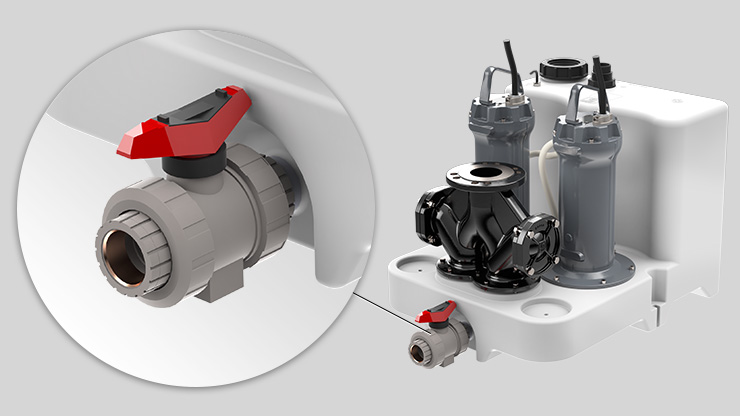

Клапан для аварийного опорожнения в заниженном положении (с возможностью подсоединения к опциональному ручному насосу) |

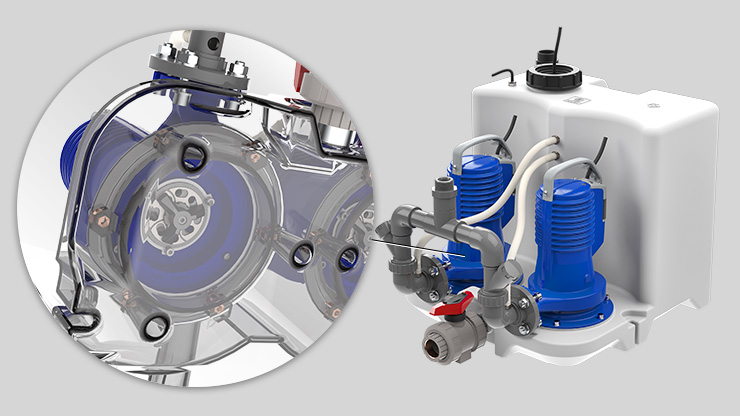

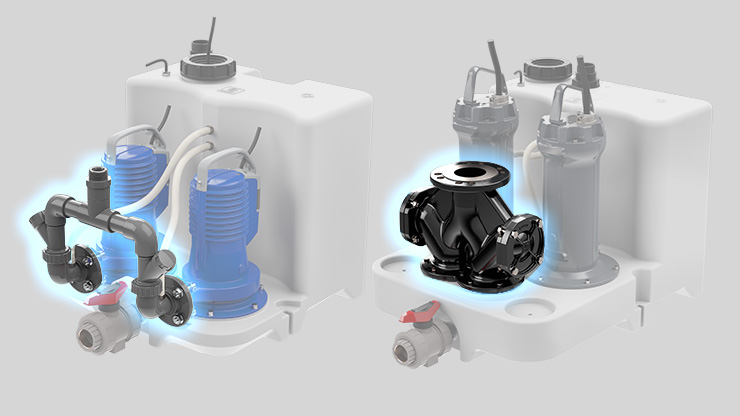

Фитинги в линии нагнетания и обратные клапаны из ПХВ (модели GR).

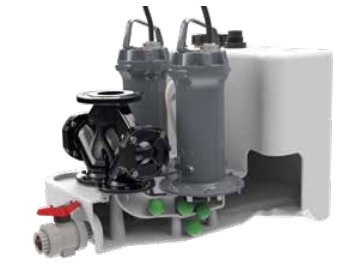

Двойной чугунный обратный клапан с фланцем UNI (модели DG). |
GR bluePRO hасос
Насосы с измельчающим рабочим колесом с большим напором для сточных вод, содержащих волокна и нити.
Однофазное исполнение с защитой от перегрузки по току и разъединителем, обеспечивающее высокую величину пускового момента и эффективное измельчение твердых частиц даже при пуске.

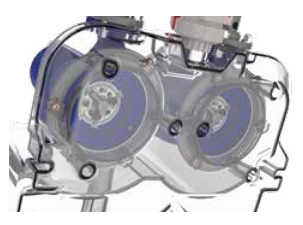

Вращающийся нож
с тремя хромированными лезвиями, подвергнутыми специальной обработке, обеспечивающей повышенную надежность при измельчении твердых частиц. |
DGG hасосы
Насосы с вихревым рабочим колесом с широкими свободными проходами, рекомендуемые для использования с жидкостями, содержащими твердые частицы.
Свободный проход
смещенное назад вихревое рабочее колесо и внутренняя структура бака обеспечивают широкий рабочий проход e стабильную работу даже при наличии твердых частиц больших размеров. |
Система удаления воздуха с фильтром из активированного угля и возможностью подсоединения к внешнему трубопроводу DN40.

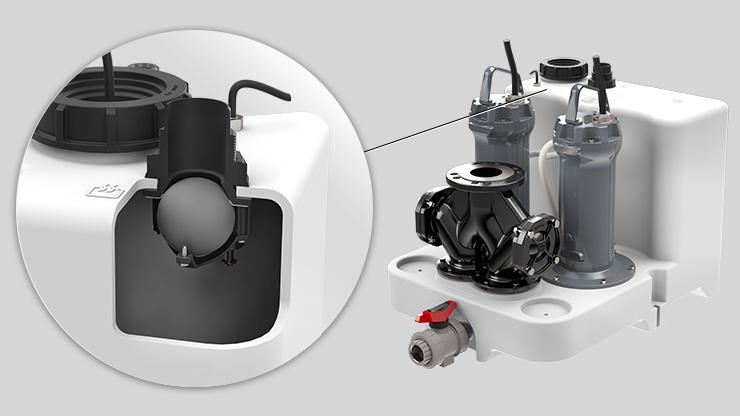

Предохранительный клапан с поплавковым выключателем обеспечивает герметичное закрытие трубопровода в случае подъема уровня и предотвращает утечки жидкости. |

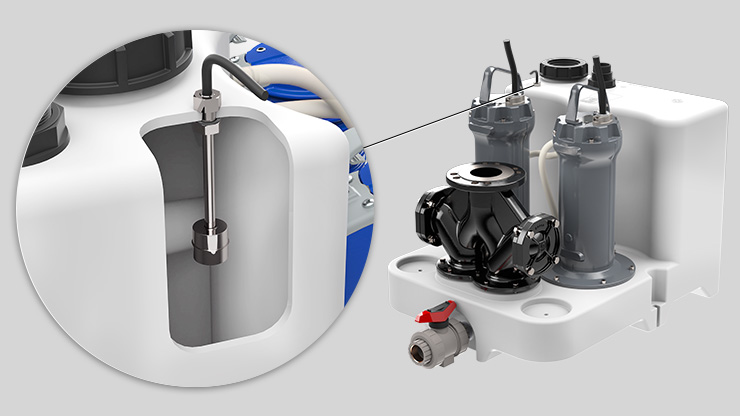

Аварийный сигнал максимального уровня, подаваемый с помощью поплавкового выключателя из нержавеющей стали. |
Устройство пуска/остановки насосов с помощью датчика давления или поплавкового выключателя с несколькими контактами.
Система может использовать датчик давления, который следует подключить к электрическому шкафу или поплавкового выключателя с несколькими контактами. |

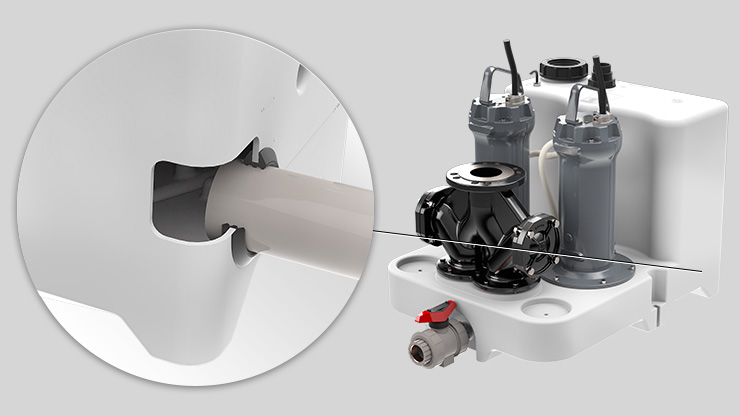

Возможность подсоединения входного трубопровода сверху или через боковые или заднюю стенки (со стандартными высотами h 180, 250, 315 мм для прямого подсоединения к туалету). Включая прокладки Ø75-110 мм |
Станции pumpBOX, впервые представленные на прошлой неделе на презентации международной выставки IFAT, являются новейшей разработкой компании Zenit. Они сертифицированы по EN 12050-1 и 12050-2 и предназначены для откачки сточных вод из туалетов, ванных комнат и кухонь общественных сооружений в канализационные коллекторы, находящиеся на значительном удалении или выше по уровню. Станции поставляются в собранном виде.
Требуется подсоединение к канализационной сети, находящейся на очень большом расстоянии или более высоком уровне? С pumpBOX это возможно.
Станция pumpBOX состоит из прочной полиэтиленовой емкости с одним или двумя насосами Zenit. Она является готовым решением для сбора и откачки стоков из жилых и общественных сооружений.
Преимущества pumpBOX
- Компактность, бесшумность, надежность. Станции pumpBOX поставляются в собранном виде и не требуют для установки земляных или строительных работ.
- Станция pumpBOX поставляются в готовом к эксплуатации виде. Это позволяет существенно сократить затраты времени на монтаж.
- Станция pumpBOX включает емкость, насос, фитинги и запорную арматуру в компактном продуманном агрегате.
- Наличие в составе станции pumpBOX насоса избавляет от дополнительных трат и расходов.
Различные конфигурации с одним или двумя насосами, с вихревыми рабочими колесами или измельчительными ножами, обеспечивают высокую гибкость систем pumpBOX и позволяют использовать их в самых разных ситуациях — в жилых резиденциях и комплексах, общественных заведениях и торговых центрах.
Станции pumpBOX доступны в двух модификациях:
pumpBOX-GR с одним или двумя насосами bluePRO-GR, оснащенными измельчительными ножами. Данные станции идеально подходят для работы с содержащими волокнистые загрязнения стоками жилых и общественных сооружений.
pumpBOX-DG с одним или двумя насосами Grey-DG, оснащенными вихревыми рабочими колесами. Данные станции идеально подходят для работы с содержащими твердые загрязнения стоками предприятий сферы обслуживания.
Подсоединение к канализационной сети, находящейся на очень большом
расстоянии или более высоком уровне? С pumpBOX это возможно.
Почему целесообразно выбирать такое решение как pumpBOX?
Время
pumpBOX поставляется в уже собранном и
расключенном виде.
Все электрические и гидравлические соединения
выполнены на заводе-изготовителе, и остается
лишь подсоединить насос к системе, что
значительно сокращает время монтажа. |
Место
в состав станции pumpBOX входят бак, насос
и фитинги, включая обратные клапаны,
образующие компактную и рациональную
систему.
Каких-либо дополнительных принадлежностей
не требуется, что обеспечивает небольшие
габариты и возможность оптимальной
установки в любом помещении. |
Стоимость
Выбор единого комплексного изделия означает
оптимизацию затрат на покупку вследствие
не только исключения затрат на приобретение
дополнительных принадлежностей, но и
преимуществ, вызванных использованием
одного коммерческого артикула.
Снижение затрат на реализацию проекта,
приходящихся на такие статьи как установка,
техобслуживание и транспортировка,
определяет существенную экономию, которая
однако никак не не сказывается на качестве
конечного результата. |
| |
|
|
Система перекачки
Подъемные станции pumpBOX могут быть оснащены измельчающими или вихревыми насосами и иметь конфигурацию с одним
или двумя насосами - в зависимости от типа сточных вод и требующейся рабочей нагрузки.
Все двигатели имеют два механических уплотнения из карбида кремния (SiC-SiC) в осматриваемой масляной камере, что
обеспечивает максимальную надежность системы .
Насос GR bluePRO
Насосы с измельчающим рабочим колесом с большим напором для
сточных вод, содержащих волокна и нити.
Однофазное исполнение с защитой от перегрузки по току и
разъединителем, обеспечивающее высокую величину пускового
момента и эффективное измельчение твердых частиц даже при пуске.
Вращающийся нож
с тремя хромированными лезвиями, подвергнутыми специальной
обработке, обеспечивающей повышенную надежность при
измельчении твердых частиц. |
Насосы DGG
Насосы с вихревым рабочим колесом с широкими свободными
проходами, рекомендуемые для использования с жидкостями,
содержащими твердые частицы.
Свободный проход
смещенное назад вихревое рабочее колесо и внутренняя структура
бака обеспечивают широкий рабочий проход e стабильную работу
даже при наличии твердых частиц больших размеров. |
|
| |
|
|
Спецификации

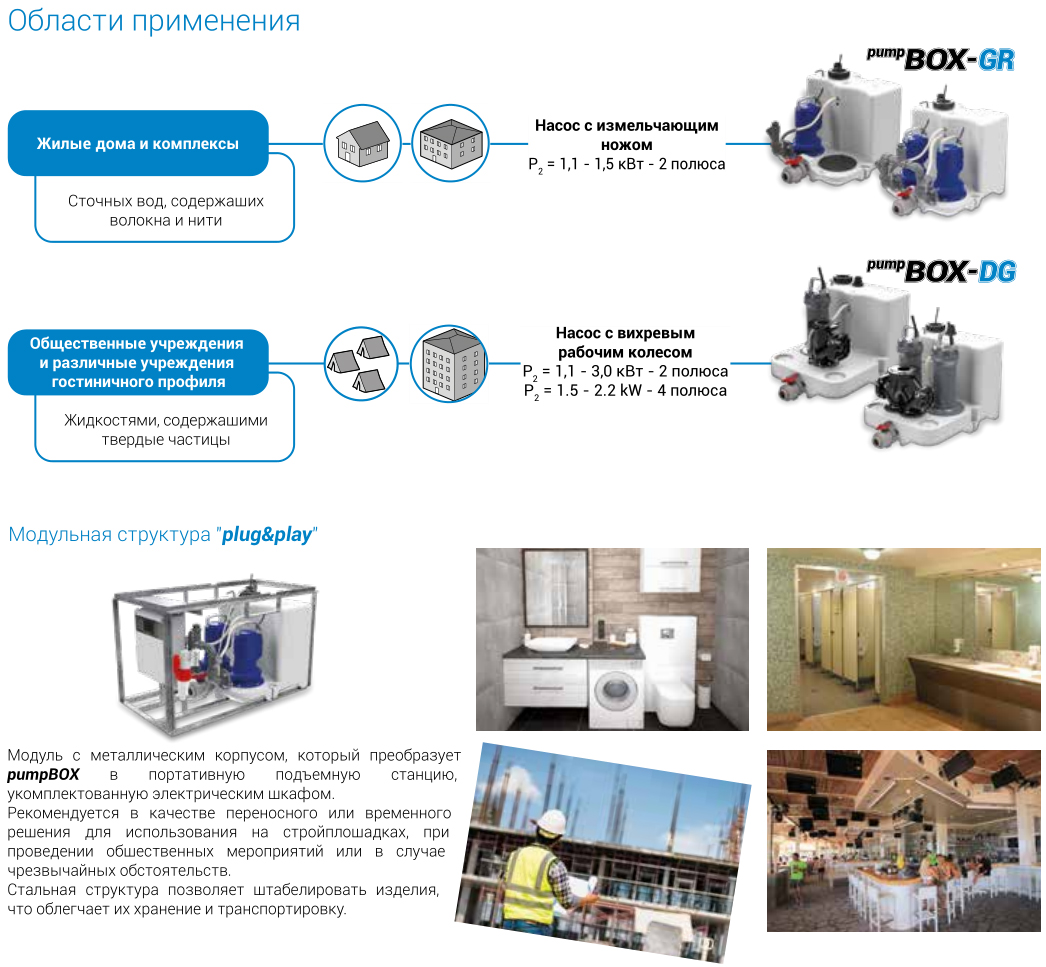

Сферы применения
Характеристики диапазона
| Полиэтиленовый бак, сертифицированный по стандарту EN 12050-1, 12050-2 |
| Номинальный объем 75 л (исполнение GR) или 115 л (исполнение DG) |
| Белый цвет, позволяющий мгновенно контролировать уровень жидкости внутри |
| Прочная моноблочная конструкция с внутренними ножками для усиления жесткости |
| Бесшумная работа (<70 дБ), непроницаемость для жидкостей и запахов |
| Широкое смотровое окно Ø90 мм на верхней стенке |
| Исполнение GR (измельчающий насос) или DG (насос с вихревым рабочим колесом) |
| Исполнения с одним или двумя насосами |
| Фитинги и обратные клапаны из ПВХ, не требующие техобслуживания (исполнение GR) |
| Двойной чугунный обратный клапан с фланцем UNI (исполнение DG) |
| Стандартно устанавливаемый поплавковый выключатель для подачи аварийного сигнала максимального уровня |
| Автоматическая система пуска/остановки насоса с помощью поплавкового выключателя или датчика уровня |

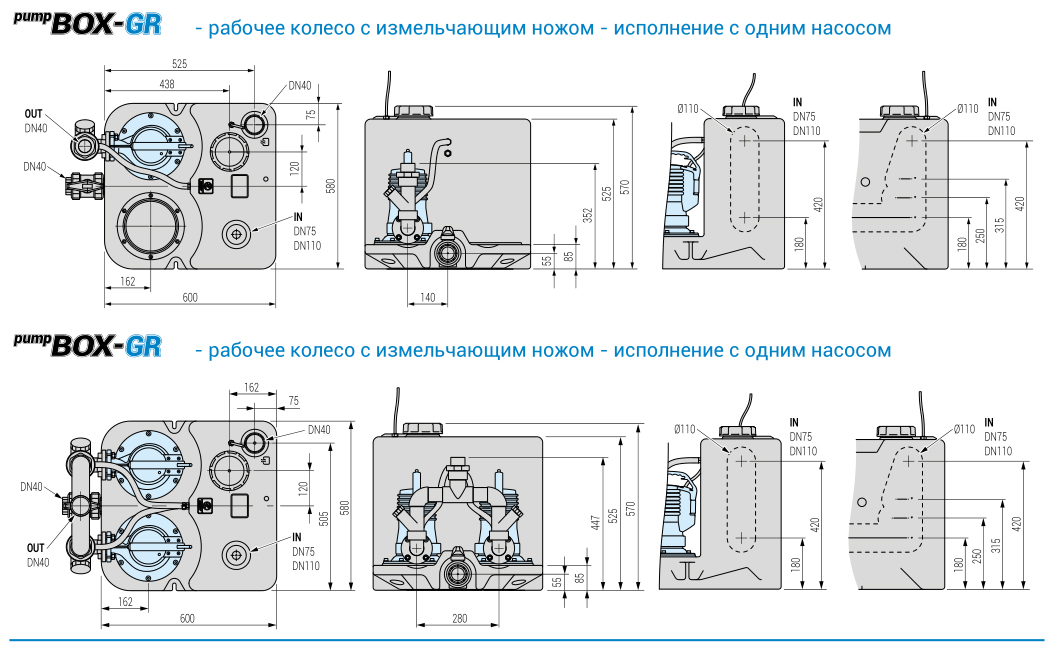

Размеры pumpBOX-GR

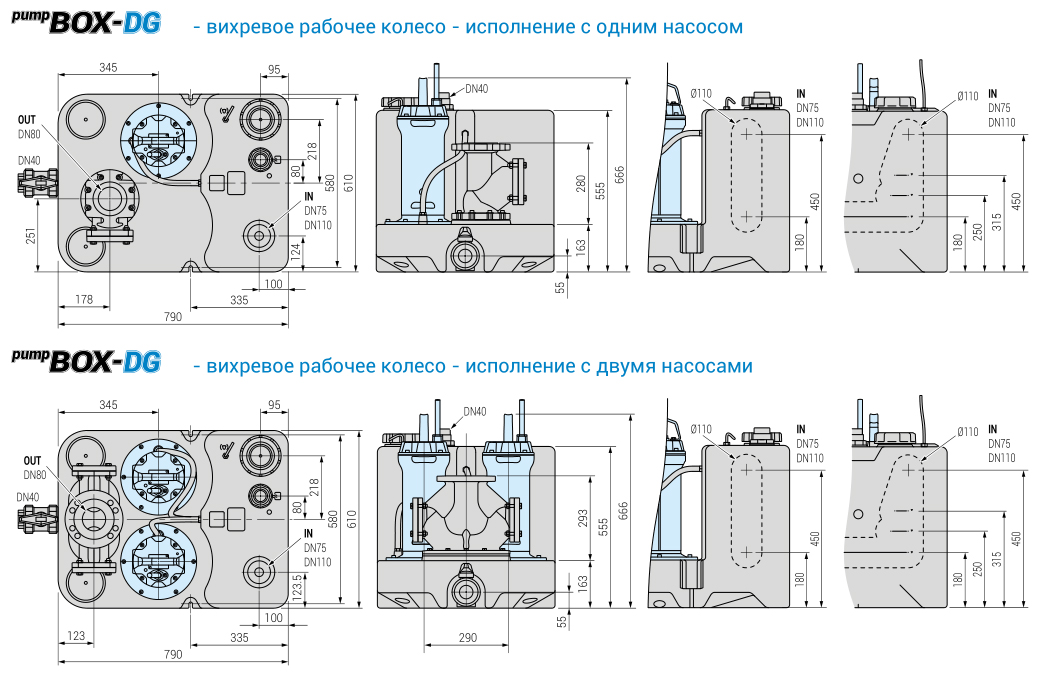

Размеры pumpBOX-DG
|
