Перекачивающие станции Zenit liftBox
Zenit liftBOX cтанции откачки сточных вод из полиэтилена для жилых и промышленных зданий
liftBOX S
ПЕРЕКАЧИВАЮЩИЕ СТАНЦИИ
Жилые здания и комплексы |
liftBOX M
ПЕРЕКАЧИВАЮЩИЕ СТАНЦИИ
Торговые и промышленные предприятия |
liftBOX L
ПЕРЕКАЧИВАЮЩИЕ СТАНЦИИ
Торговые и промышленные предприятия |
Характеристики модельного ряда
-
Bместимость [l]
1000
-
Hасосов
1/2
-
DAC
1/2
-
Выход
DN 50
-
Вход
DN 50
-
Размеры
1700 x Ø1000 x 600
|
Характеристики модельного ряда
-
Bместимость [l]
2200 ÷ 4050
-
Hасосов
1/2
-
DAC
1/2
-
Выход
DN 50/80
-
Вход
DN 125/160/200/250
-
Размеры
2300/4100 x Ø1250 x 1500
|
Характеристики модельного ряда
|
Перекачивающие станции liftBox
Компания Zenit представляет новые станции сбора и откачки сточных вод liftBOX.
Станции liftBOX, недавно представленные в Милане на MCE предназначены для сбора дождевых, промышленных и бытовых стоков и их откачки в далеко или вышерасположенные канализационные системы и/или очистные сооружения.
Емкости станций liftBOX изготавливаются из прочного полиэтилена. Станции оснащаются одним или двумя внутренними насосами с собственным электрическим щитком. Управление работой насосов осуществляется поплавковым регулятором или датчиком уровня.
Для удобства и гигиеничности технического обслуживания станции могут оснащаться щитом управления арматурой, физически отделенным от отсека сбора стоков.
Станции liftBOX рассчитаны на установку электрических насосов Zenit моделей Grey и Uniqa. Емкость может оснащаться запираемой пластиковой крышкой, прочным люком в случае установки на маршрутах передвижения людей или машин, и предохранительной решёткой.
Новые станции liftBOX с полиэтиленовыми емкостями предназначены для общественных и промышленных сооружений, жилых комплексов и резиденций.
Станции сбора и откачки сточных вод liftBOXпредназначены для сбора дождевых, промышленных и бытовых стоков и их откачки в далеко или вышерасположенные канализационные системы и/или очистные сооружения.
Станции состоят из полиэтиленового резервуара с внутренней насосной системой, управляемой поплавковыми реле или датчиками уровня, и электрического щита.
Они могут оснащаться дополнительными камерами с блоком запорной арматуры, отделёнными от резервуара для удобства и гигиеничности обслуживания.
Станции сбора и откачки сточных вод liftBOX, предназначены для подземной установки, обладают вместимостью от 1000 до 19000 литров и могут подключаться к системам с трубопроводами от DN50 до DN150.

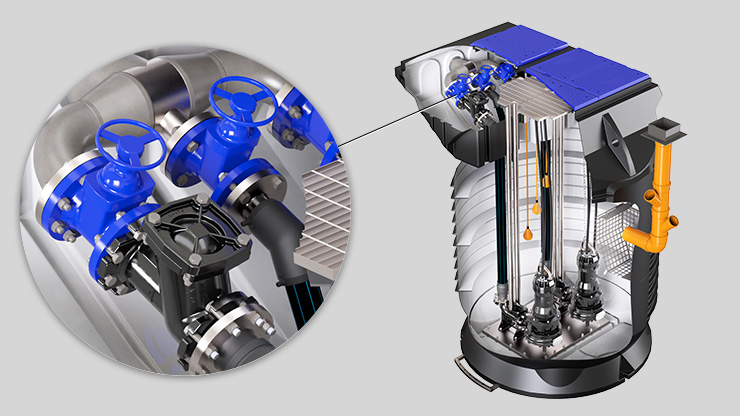

Каждая насосная станция может оснащаться отдельной герметично запираемой камерой с блоком запорной арматуры.
Такое решение обеспечивает доступ к арматуре без открытия основного резервуара.
Для каждой напорной линии блок арматуры включает: чугунную задвижку с маховиком привода и обратный клапан с чугунным корпусом со свободным проходом и плавающим шаровым золотником из буна-каучука.
На моделяхL имеется дополнительная задвижка для опорожнения главного коллектора на случай технического обслуживания входного трубопровода. |

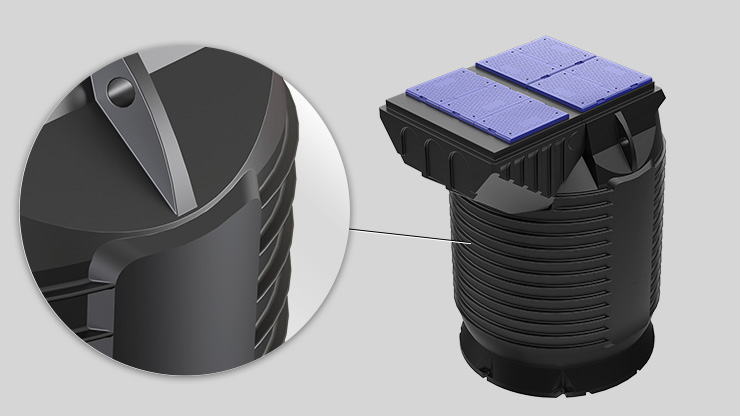

Полиэтиленовый резервуар с толстыми стенками и горизонтальными усиливающими рёбрами |
Трубчатые направляющие из нержавеющей стали.
Донное соединительное устройство (DAC), позволяющее быстро заменить насос даже при заполненном резервуаре. |

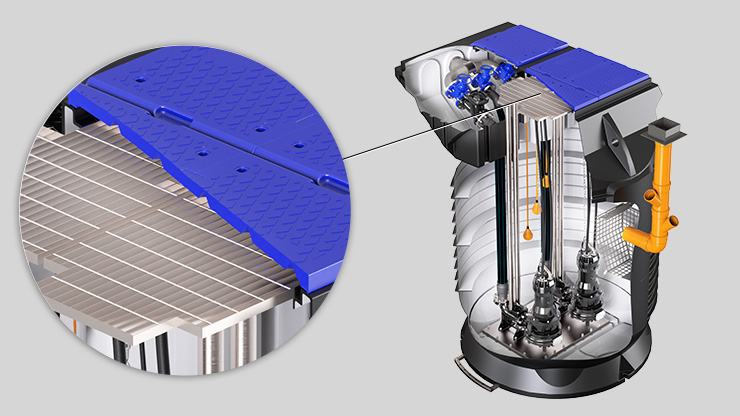

Решётка из оцинкованной или нержавеющей стали для защиты от падения в резервуар. |

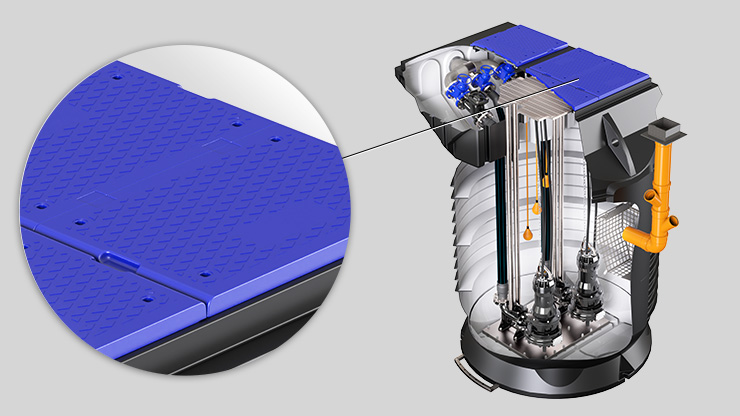

Полиэтиленовый люк, допускающий хождение, с зажимом
Размеры 770×550 мм кажд
Герметичное уплотнение |
Прочные крышки люков с уплотнением для предотвращения вони и запорным замком.

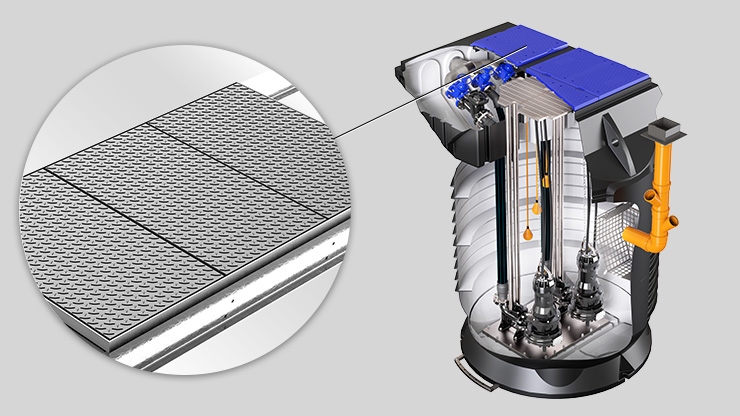

Опорная рама из оцинкованной стали для крепления к железобетонному фундаменту из бетона класса B125, C25 и D400.
[факультативный] |

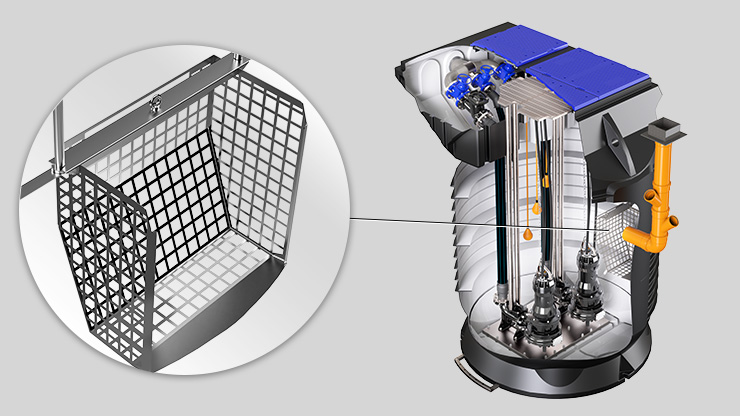

Сетчатый фильтр из нержавеющей стали для грубой фильтрации поступающих сточных вод.
Он позволяет избежать проникновения в резервуар крупных загрязнений, способных перекрыть трубопроводы, заклинить насосы или нарушить работу поплавковых реле.
Направляющие из нержавеющей стали позволяют быстро извлекать фильтр на поверхность для очистки.[факультативный] |

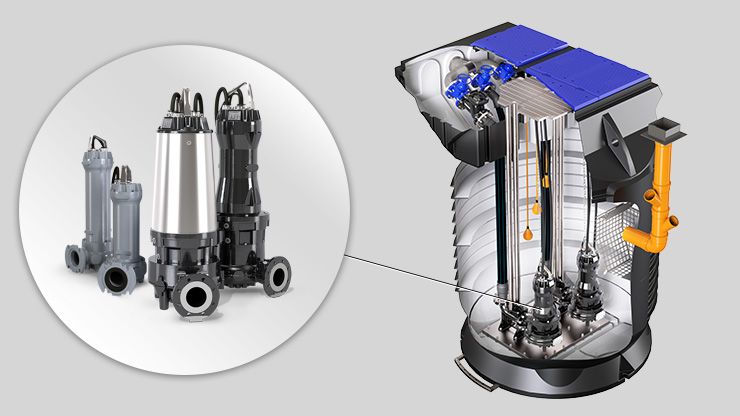

Насосная станция с 1 или 2 прочными и надёжными чугунными погружными насосами.
Возможны конфигурации с различными типами рабочих органов в зависимости от вида перекачиваемой жидкости и режима работы.
(модель L поставляется исключительно в модификации с 2 насосами) |
Спецификации
Характеристики модельного ряда
| Полиэтиленовые резервуары, изготавливаемые методом ротационного формования |
| Большая и стабильная толщина стенок с горизонтальными усиливающими рёбрами |
| Особая конструкция днища для предотвращения застаивания стоков и облегчения размещения насосов |
| Номинальная вместимость от 1000 до 19000 литров |
| Диаметр входного трубопровода от DN 125 до DN 400 |
| Диаметр выходного трубопровода от DN 50 до DN 150 |
| Факультативный входной сетчатый фильтр (только для моделей M и L) |
| Отдельный блок запорной арматуры (только для моделей M и L) |

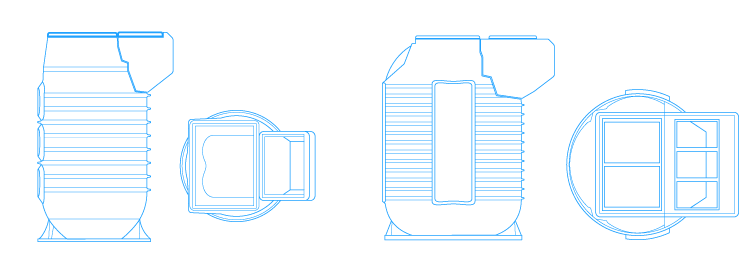

Pазмеры
|
