Главная arrow Стальные панельные радиаторы arrow Радиаторы HEATON

Стальные панельные радиаторы Heaton



Каталог продукции Heaton

Бренд Heaton - это стальные панельные радиаторы высочайшего качества по доступной цене, комплекты терморегулирующего оборудования для подключения и напольные кронштейны.

COMPACT VENTIL COMPACT

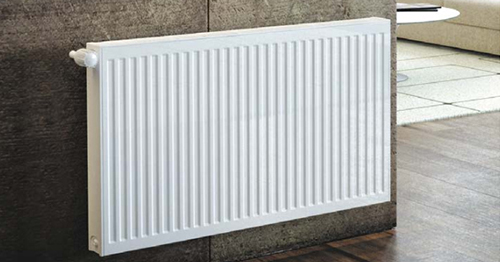

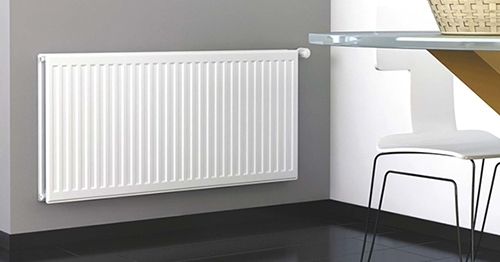

Стальной панельный радиатор Heaton plus Compact (C)

ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
• шаг вертикальных водяных каналов: 33,3 мм;
• патрубки: 4 x G ½“ «боковые»;
• максимальное рабочее давление по DIN EN 442/ГОСТ 31311-2005: 10 бар;
• максимальная температура: 110 °С;
• давление при испытаниях по DIN EN 442/ ГОСТ 31311-2005: 13/15 бар;
• цвет: белый RAL 9016.

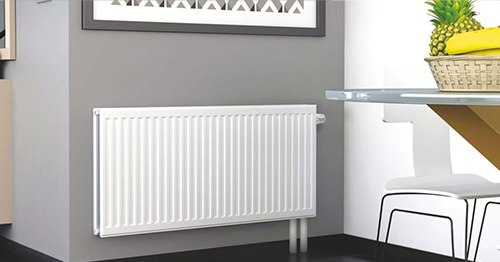

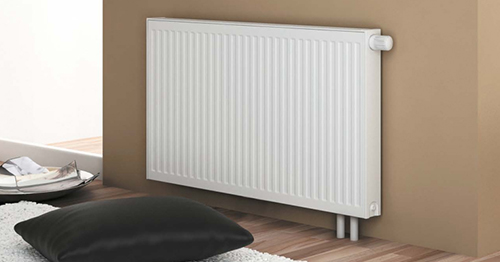

Ventil Compact (VC)

ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
• шаг вертикальных водяных каналов: 33,3 мм;
• патрубки:
2 x G ½" «нижние», 4 x G ½" «боковые»;
• максимальное рабочее давление по DIN EN 442/ГОСТ 31311-2005: 10 бар;
• максимальная температура: 110 °С;
• давление при испытаниях по DIN EN 442/ГОСТ 31311-2005: 13/15 бар;
• цвет: белый RAL 9016.


HYGIENE COMPACT HYGIENE VENTIL COMPACT

Hygiene Compact (НC) — состоит только из отопительных панелей.

ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
• шаг вертикальных водяных каналов: 33,3 мм;
• патрубки: 4 x G ½" «боковые»;
• максимальное рабочее давление по DIN EN 442/ГОСТ 31311-2005: 10 бар;
• максимальная температура: 110 °С;
• давление при испытаниях по DIN EN 442/ГОСТ 31311-2005: 13/15 бар;
• цвет: белый RAL 9016.

Hygiene Ventil Compact (НVC)

ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
• шаг вертикальных водяных каналов: 33,3 мм;
• патрубки:
2 x G ½“ «нижние», 4 x G ½” «боковые»;
• максимальное рабочее давление по DIN EN 442/ГОСТ 31311-2005: 10 бар;
• максимальная температура: 110 °С;
• давление при испытаниях по DIN EN 442/ГОСТ 31311-2005: 13/15 бар;
• цвет: белый RAL 9016.



Бренд «Heaton»:

• производство в Турции на заводе с богатейшим опытом и более чем 50-летней историей по совершенствованию производства радиаторов отопления;
• полностью автоматизированный процесс;
• произведены в соответствии с ГОСТ 31311-2005;
• высококачественное сырье — холоднокатанная сталь толщиной 1,3—1,4 мм марки сталелитейных концернов Arcelor S.A. DC01 (Norm DIN EN 10130);
• широкий типоразмерный ряд по стальным панельным радиаторам в стандартном исполнении;
• высочайшее качество, подтвержденное многочисленными испытаниями в аккредитованных лабораториях России, Турции и Европы;
• собственная лаборатория на производстве и системный выходной контроль качества продукции;
• максимально быстрые сроки поставки в случае отсутствия товара на складах;
• гарантия 10 лет на все радиаторы;
• предпродажная поддержка:
– обеспечение каталогами, брошюрами;
– совместные переговоры с застройщиками и Вашими клиентами.

Каждый наш клиент — это человек, оказавший нам доверие, и мы сделаем все, чтобы сохранить его. Главное для Вас — это главное для нас!

Стальные панельные радиаторы heaton plus

Завод - изготовитель

Завод ELBA был основан в 1969 году в Мальтепе - Стамбуле и на сегодняшний день ELBA является одной из лидирующих мировых компаний по производству панельных радиаторов.
ELBA A.Ş. является частью холдинга Elginkan, который входит в пятерку ведущих холдингов Турции.
Холдинг объединяет 14 заводов, 19 компаний в индустриях строительства и отопления.
Бренды Холдинга входят в число 104 брендов в списке Turquality. Turquality – программа с государственной поддержкой, нацеленная на объединение лучших брендов в единую ассоциацию и повышение их качества.

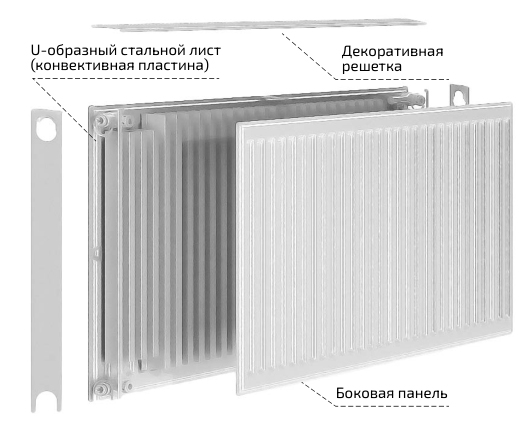

Конструкция и особенности стальных панельных радиаторов Heaton Plus

Радиатор имеет небольшую глубину, обладает незначительной инерционностью, следовательно, быстро нагревается и остывает, что облегчает контроль температуры в помещении. Большая площадь нагреваемой поверхности стимулирует интенсивное движение теплого воздуха.

Производят радиаторы из низкоуглеродистой стали с повышенной антикоррозионной стойкостью Arcelor S.A. DC01 (Norm: DIN EN 10130).

Панели состоят из двух сваренных вместе стальных листов с отштампованными углублениями. Углубления при сварке образуют каналы, по которым циркулирует теплоноситель.

Расстояние между каналами — 33,3 мм.

Для увеличения теплоотдачи к тыльной стороне панели привариваются U-образные стальные листы (конвективные пластины).
В зависимости от типа, несколько панелей объединяются в пакет и закрываются решеткой, с боков - декоративными пластинами.

Стальные панельные радиаторы Heaton Plus представлены в типах 10, 11, 20, 21, 22, 30, 33.

Первое численное обозначение указывает на количество стальных панелей в конструкции.
Второе число отображает количество конвективных пластин.



Гигиенические радиаторы HYGIENE

Специально для отопления помещений особого назначения с повышенными требованиями к гигиене, таких как детские спальные комнаты, детские сады, школы, лаборатории, медицинские учреждения, помещения пищевой промышленности, используют гигиенические типы радиаторов.

Их особенность состоит в том, что в конструкции отсутствуют конвективные листы, боковые панели и декоративная решетка. Отсутствие этих элементов предотвращает скапливание на них пыли и иных загрязнений. Увеличенный отступ от стены при монтаже значительно упрощает уход за отопительными приборами.

Внимание!
Радиаторы гигиенического исполнения (тип 10, 20, 30) Heaton plus с боковым и нижним подключением поставляются с кронштейнами с увеличенным отступом, что гарантирует соблюдение требований СНиП.

Широкий типоразмерный ряд

В зависимости от площади отапливаемого помещения, конструктивных особенностей системы отопления, индивидуальных условий планировки, возникает потребность в отопительных приборах, отличных друг от друга по высоте, длине и типу.
При производстве радиаторов возможно изготовление приборов с высотами 300, 400, 500, 600, 900 мм и длинами от 400 до 3000 мм (шаг 100 мм).

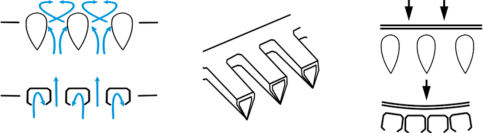

Запатентованная решетка

Запатентованная решетка каплевидной формы на радиаторе Heaton plus снижает расход энергии, увеличивая круговорот воздуха и облегчая теплопередачу, в отличии от П-образной формы решеток других производителей.
Также решетка радиатора Heaton plus за счет каплевидной формы меньше прогибается, а значит, увеличивает прочность прибора.

Частичное уменьшение сечения

Частичное уменьшение сечения двух первых каналов радиатора Heaton Plus более равномерно распределит поток теплоносителя по всей длине прибора.
Это улучшает скорость прогрева радиатора через все каналы, включая самые удаленные.

Стальные панельные радиаторы Heaton plus проходят 4 этапа подготовки стальной поверхности без удорожания стоимости прибора. Результат – прочная, привлекательная поверхность белого цвета.
Лакокрасочное покрытие наносится методом распыления. На заводе действуют две камеры порошковой окраски, обеспечивающие высокую проходимость собранных радиаторов. За 1 минуту камеры окрашивают 7 метров отопительных приборов.

1. Глубокое обезжиривание
2. Обезжиривание распылением
3. Ополаскивание
4. Нанокерамическая обработка с цирконием
5. Сушильная печь
6. Нанесение грунтового покрытия на водяной основе
7. Сушильная печь
8. Горячекамерное порошковое распыление
9. Сушильная печь
10. Упаковка

Инновационная технология Heaton Plus —нанокерамическое покрытие с цирконием

Позволяет исключить применение фосфатов в процессе покрытия поверхности, чрезмерное содержание которых может нанести вред.

Увеличивает площадь и глубину проникновения краски в структуру изделия в отличие от железо-фосфатного покрытия.

Значительно улучшает адгезию краски и способствует лучшей защите изделия от коррозии в отличие от железо-фосфатного покрытия.

Позволяет не только увеличить срок защиты изделия вдвое, но и исключить наличие легко летучих органических соединений.

После окончания процесса покраски радиаторы Heaton plus маркируются на автоматических линиях.

На данном этапе происходит комплектация радиаторов кронштейнами, монтажным комплектом и термостатическим вентилем (для радиаторов с нижним подключением), кронштейнами соответствующего типа и монтажным комплектом. Боковые панели радиаторов предохраняются накладками из гофрированного картона.

Для дополнительной защиты на углы радиаторов накладываются пластиковые уголки. Затем радиаторы упаковываются в термоусадочную пленку. Упаковка позволяет производить монтаж отопительных приборов, не распаковывая их вплоть до окончания отделочных работ. Это защитит уже смонтированные радиаторы от механических и косметических повреждений. Перед запуском системы отопления и непосредственным нагревом радиаторов упаковку рекомендуется полностью убрать.



Значения теплоотдачи при номинальном тепловом потоке Qну (105/75/20), Вт

Тип 10 11 20 21 22 30 33
Высота, мм Высота, мм Высота, мм Высота, мм Высота, мм Высота, мм Высота, мм
Длина, мм 300 400 500 600 900 300 400 500 600 900 300 400 500 600 900 300 400 500 600 900 300 400 500 600 900 300 400 500 600 900 300 400 500 600 900
400 207 271 333 390 555 295 388 477 5G5 790 382 482 575 GG3 913 454 577 G94 807 112G 578 73G 88G 1027 1428 537 G70 797 921 1272 779 994 1200 1399 1952
500 259 339 41G 488 G94 3G9 485 59G 70G 987 478 G02 719 829 1141 5G7 721 8G7 1009 1408 722 921 1107 1284 1785 G71 837 99G 1151 1590 974 1243 1500 1749 2440
600 311 407 499 585 833 443 582 715 848 1185 574 722 8G3 995 13G9 G80 8G5 1041 1211 1G89 8G7 1105 1329 1541 2142 80G 1005 119G 1381 1908 11G8 1491 1801 2099 2928
700 3G3 475 582 G83 972 517 G79 834 989 1382 GG9 843 1007 11G1 1597 794 1010 1214 1413 1971 1011 1289 1550 1798 2500 940 1172 1395 1G11 222G 13G3 1740 2101 2449 341G
800 415 542 GG5 780 1111 590 77G 954 1130 1580 7G5 9G3 1151 1327 1825 907 1154 1388 1G15 2252 115G 1473 1772 2055 2857 1074 1340 1594 1842 2544 1558 1988 2401 2799 3904
900 4G7 G10 748 878 1249 GG4 873 1073 1271 1777 8G0 1084 1294 1493 2053 1020 1298 15G1 181G 2534 1300 1G57 1993 2311 3214 1208 1507 1794 2072 28G2 1753 2237 2701 3148 4392
1000 519 G78 831 975 1388 738 970 1192 1413 1975 95G 1204 1438 1G58 2282 1134 1442 1735 2018 2815 1444 1841 2215 25G8 3571 1343 1G75 1993 2302 3180 1947 248G 3001 3498 4880
1100 570 74G 914 1073 1527 812 10G7 1311 1554 2172 1051 1324 1582 1824 2510 1247 158G 1908 2220 3097 1589 2025 243G 2825 3928 1477 1842 2192 2532 3498 2142 2734 3301 3848 53G8
1200 G22 814 998 1171 1GGG 88G 11G4 1430 1G95 2370 1147 1445 172G 1990 2738 13G1 1731 2082 2422 3379 1733 2209 2G58 3082 4285 1G11 2009 2391 27G2 381G 2337 2983 3G01 4198 585G
1300 G74 881 1081 12G8 1805 959 12G1 1550 183G 25G7 1243 15G5 1870 215G 29GG 1474 1875 2255 2G24 3GG0 1878 2394 2879 3339 4G42 174G 2177 2591 2993 4134 2532 3231 3901 4548 G344
1400 72G 949 11G4 13GG 1944 1033 1358 1GG9 1978 27G4 1338 1G8G 2014 2322 3194 1587 2019 2429 282G 3942 2022 2578 3101 359G 4999 1880 2344 2790 3223 4452 272G 3480 4201 4897 G832
1500 778 1017 1247 14G3 2082 1107 1455 1788 2119 29G2 1434 180G 2157 2488 3422 1701 21G3 2G02 3027 4223 21G7 27G2 3322 3852 535G 2014 2512 2989 3453 4770 2921 3728 4501 5247 7320
1600 830 1085 1330 15G1 2221 1181 1552 1907 22G0 3159 1529 1927 2301 2G54 3G51 1814 2308 2775 3229 4505 2311 294G 3544 4109 5713 2148 2G79 3188 3G83 5088 311G 3977 4802 5597 7808
1700 882 1153 1413 1G58 23G0 1255 1G49 202G 2402 3357 1G25 2047 2445 2819 3879 1928 2452 2949 3431 478G 245G 3130 37G5 43GG G070 2283 2847 3388 3913 540G 3311 4225 5102 5947 829G
1800 933 1220 149G 175G 2499 1328 174G 214G 2543 3554 1721 21G7 2589 2985 4107 2041 259G 3122 3G33 50G8 2G00 3314 3987 4G23 G427 2417 3014 3587 4144 5724 3505 4474 5402 G297 8784
1900 985 1288 1579 1853 2G38 1402 1843 22G5 2G84 3752 181G 2288 2733 3151 4335 2154 2740 329G 3835 5349 2744 3498 4208 4880 G784 2551 3182 378G 4374 3700 4723 5702 GG47
2000 1037 135G 1GG3 1951 2777 147G 1940 2384 2825 3949 1912 2408 2877 3317 45G3 22G8 2884 34G9 403G 5G31 2889 3G82 4430 5137 7142 2G85 3349 398G 4G04 3895 4971 G002 G99G
2100 1089 1424 174G 2049 2915 1550 2037 2503 29G7 4147 2007 2529 3020 3483 4791 2381 3029 3G43 4238 5912 3033 38G7 4G51 5393 7499 2820 3517 4185 4834 4090 5220 G302 734G
2200 1141 1492 1829 214G 3054 1G24 2134 2G22 3108 4344 2103 2G49 31G4 3G49 5020 2494 3173 381G 4440 G194 3178 4051 4873 5G50 785G 2954 3G84 4384 50G4 4284 54G8 GG02 7G9G
2300 1193 1559 1912 2244 3193 1G97 2231 2742 3249 4542 2198 27G9 3308 3814 5248 2G08 3317 3990 4G42 G47G 3322 4235 5094 5907 8213 3088 3852 4583 5295 4479 5717 G902 804G
2400 1245 1G27 1995 2341 3332 1771 2328 28G1 3390 4739 2294 2890 3452 3980 547G 2721 34G1 41G3 4844 G757 34G7 4419 531G G1G4 8570 3223 4019 4783 5525 4G74 59G5 7202 839G
2500 129G 1G95 2078 2439 3471 1845 2425 2980 3532 493G 2390 3010 359G 414G 5704 2835 3G05 4337 504G 7039 3G11 4G03 5537 G421 8927 3357 418G 4982 5755 48G9 G214 7502 8745
2600 1348 17G3 21G1 253G 3G10 1919 2522 3099 3G73 5134 2485 3131 3740 4312 5932 2948 3750 4510 5247 7320 375G 4787 5759 GG78 9284 3491 4354 5181 5985 50G3 G4G2 7802 9095
2700 1400 1831 2244 2G34 3748 1993 2G19 3218 3814 5331 2581 3251 3883 4478 G1G0 30G1 3894 4G84 5449 7G02 3900 4971 5980 G934 9G41 3G25 4521 5381 G215 5258 G711 8103 9445
2800 1452 1898 2328 2731 3887 20GG 271G 3337 395G 5529 2G7G 3371 4027 4G44 G389 3175 4038 4857 5G51 7883 4045 5155 G202 7191 9998 37G0 4G89 5580 G44G 5453 G9G0 8403 9795
2900 1504 19GG 2411 2829 402G 2140 2813 3457 4097 572G 2772 3492 4171 4810 GG17 3288 4182 5030 5853 81G5 4189 5340 G423 7448 10355 3894 485G 5779 GG7G 5G48 7208 8703 10145
3000 155G 2034 2494 292G 41G5 2214 2910 357G 4238 5924 28G8 3G12 4315 4975 G845 3402 4327 5204 G055 844G 4333 5524 GG45 7705 10712 4028 5024 5978 G90G 5842 7457 9003 10495

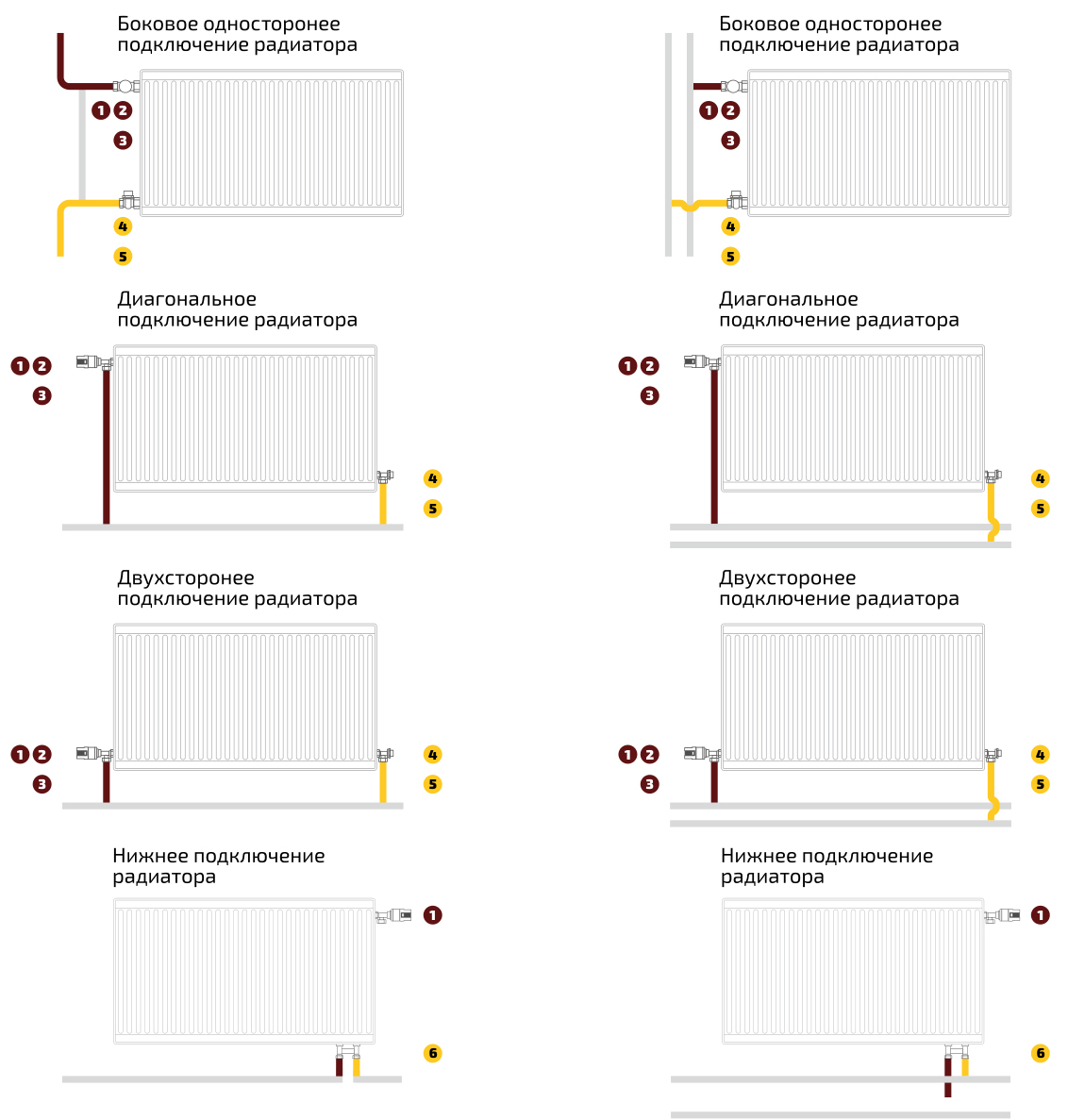

ЗАПОРНО-РЕГУЛИРУЮЩАЯ АРМАТУРАДЛЯ РАДИАТОРОВ HEATON PLUS



термостатический элемент клапан обратного потока угловой / прямой
термостатический клапан угловой / прямой шаровой кран угловой / прямой
ручной регулирующий клапан угловой / прямой узел нижнего подключения угловой / прямой

Комплектующие к радиаторам Heaton

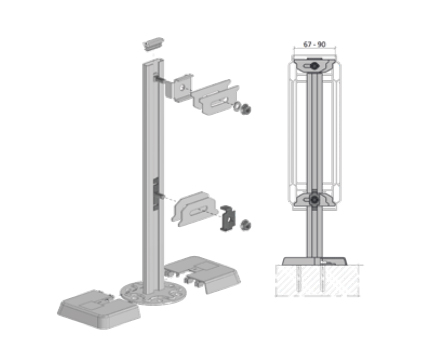

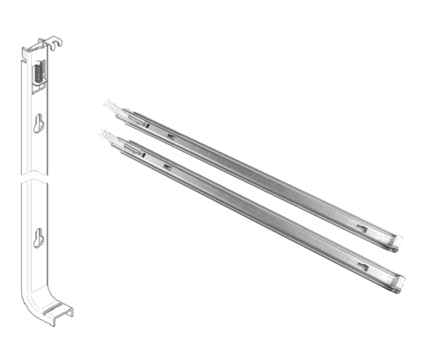

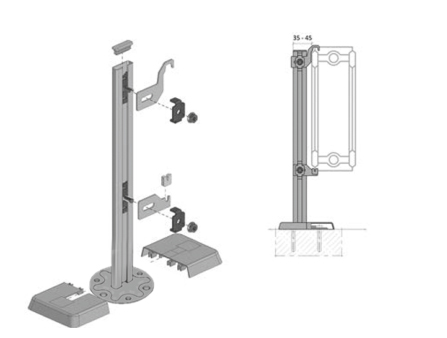

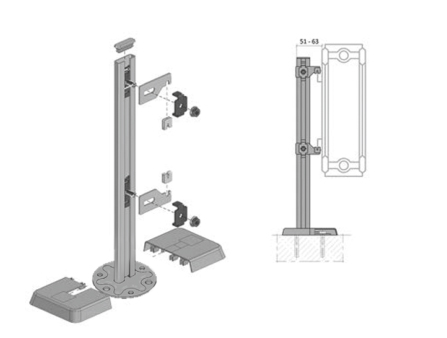

Крепление для монтажа радиаторов Heaton plus


Н/Н СХЕМА МОНТАЖ РАДИАТОРА ТИП РАДИАТОРА
118-1613 настенный,
без монтажных скоб
Н=300 мм
тип 21/22/33
017-4993 Н=500 мм
тип 21/22/33

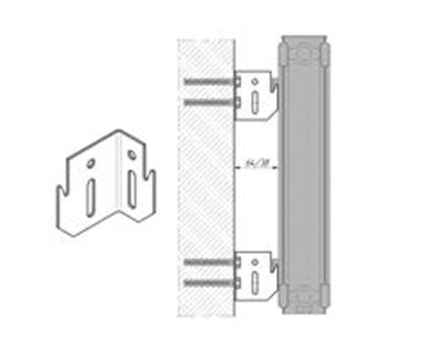

117-7082 настенный,
за монтажные скобы
тип 11/21/22/33

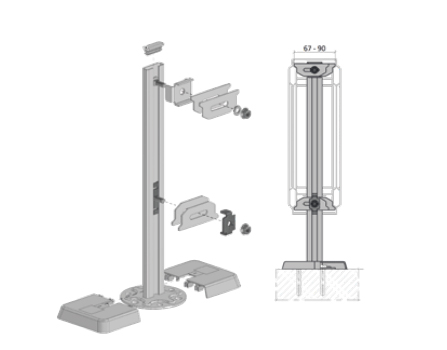

118-8797 напольный,
за монтажные скобы
Н=200-400 мм
тип 10/11/20/21/22
118-8798 Н=300-600 мм
тип 10/11/20/21/22
118-8799 напольный,
без монтажных скоб
Н=200-400 мм
тип 20/21/22
118-8800 Н=300-600 мм
тип 20/21/22

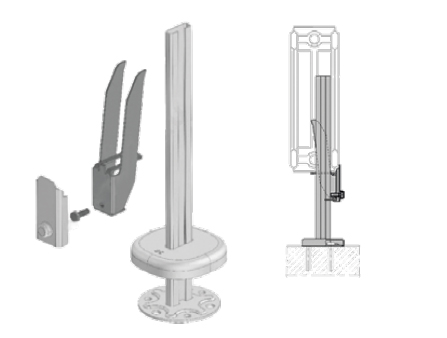

120-1062 напольный,
внутренний монтаж
Н=200-600 мм
тип 11/21/22/33
120-1066 напольный,
внутренний монтаж
H=300
тип 30
120-1067 напольный,
внутренний монтаж
H=500
тип 30
  »
