Главная arrow Конвекторы Естественная конвекция arrow Ntherm. Естественная конвекция arrow Ntherm 250

Отопительные каналы с естественной конвекцией Ntherm 250





Технические данные
Ntherm 250.90

Ширина канала, мм
250
Ширина решетки, мм
240
Длина отопительного канала, мм
любая
Высота канала, мм
90
Регулировочный диапазон высоты канала, мм
90 .. 125
Длина теплообменника канала, мм
L-275
Тип подключения
G 3/4"
Вид сбоку Ntherm 250.90

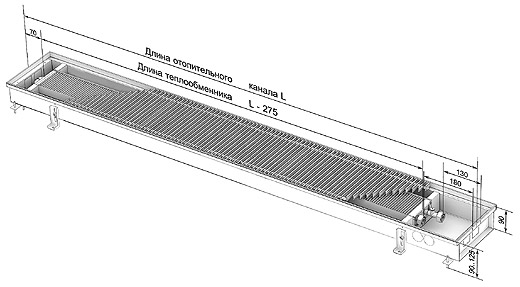

Основной вид Ntherm 250.90 с роликовой решеткой



Технические данные
Ntherm 250.110

Ширина канала, мм
250
Ширина решетки, мм
240
Длина отопительного канала, мм
любая
Высота канала, мм
110
Регулировочный диапазон высоты канала, мм
110 .. 145
Длина теплообменника канала, мм
L-275
Тип подключения
G 3/4"
Вид сбоку Ntherm 250.110

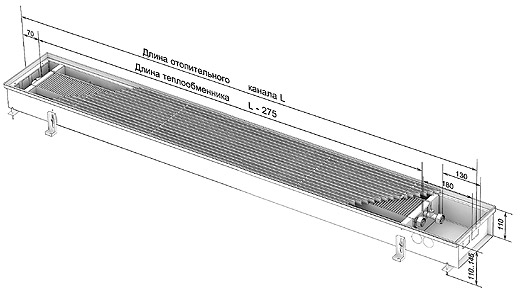

Основной вид Ntherm 250.110 с линейной решеткой



Технические данные
Ntherm 250.150

Ширина канала, мм
250
Ширина решетки, мм
240
Длина отопительного канала, мм
любая
Высота канала, мм
150
Регулировочный диапазон высоты канала, мм
150 .. 185
Длина теплообменника канала, мм
L-240
Тип подключения
G 3/4"
Вид сбоку Ntherm 250.150

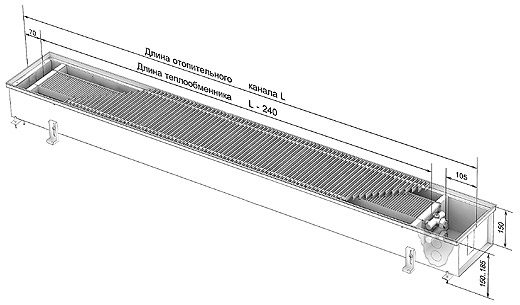

Основной вид Ntherm 250.150 с роликовой решеткой



Технические данные
Ntherm 250.200

Ширина канала, мм
250
Ширина решетки, мм
240
Длина отопительного канала, мм
любая
Высота канала, мм
200
Регулировочный диапазон высоты канала, мм
200 .. 235
Длина теплообменника канала, мм
L-240
Тип подключения
G 3/4"
Вид сбоку Ntherm 250.110

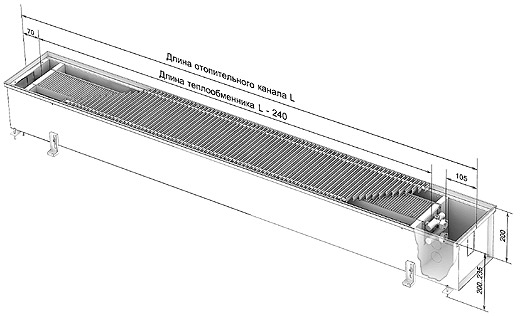

Основной вид Ntherm 250.200 с роликовой решеткой

Габаритные размеры отопительного канала Ntherm 250:
•  ширина рамки отопительного канала 250 мм;
•  ширина решетки 240 мм;
•  каналы имеют четыре типоразмера по высоте - 90 мм, 110 мм, 150 мм, 200 мм;
•  диапазон регулирования по высоте канала - 35 мм;
•  длина отопительного канала - любая до 5000 мм;
•  длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка.
Резьбовое подключение - G 3/4" "евроконус", c левой стороны по умолчанию (правое подключение необходимо уточнить при заказе)
Подключение по теплоностителю возможно слева, справа, проходное.

Комплект поставки
Собранный, готовый к монтажу отопительный канал Ntherm включает в себя
•  желоб из оцинкованной стали, покрытый износостойким матовым черным порошковым покрытием или из нержавеющей стали
•  быстросъемный теплообменник, покрытый матовым черным лаком с соединением "евроконус" G 3/4”
•  роликовая, либо линейная решетка, профиль ламели тип 1825, либо тип 1827, из анодированного алюминия, либо окрашенная по RAL, либо фактурой дерева, мрамора, гранита
•  рамка из алюминия, выполненная в цвет решетки с черной резиновой проклейкой
•  комплект крепежно-регулировочных ножек
•  воздухоспускной клапан 3/8 ”

При заказе необходимо указать
•  геометрические размеры отопительного канала (габаритная ширина, высота, глубина),
•  подключение по теплоносителю (слева/справа, проходное/концевое),
•  теплотехнические характеристики (тепловая мощность при температурах подающей-обратной линии теплоносителя, температуре в помещении),
•  исполнение декоративной решетки (роликовая-линейная),
•  вид поверхности декоративной решетки (анодированная, окрашенная по RAL, с нанесением фактуры дерева, мрамора, гранита),
•  способ регулирования тепловой мощности канала (ручной, термостатом с выносным датчиком, комнатным термостатом с термоэлектрическим сервоприводом).

Теплопроизводительность отопительного канала Ntherm 250
Высота, мм
Температура теплонос-ля,
°C
Температура в
помещении,
°C
Стандартная длина отопительного канала*, мм.
750
1000
1250
1500
1750
2000
2250
2500
2750
3000
3250
3500
3750
4000
4250
4500
4750
5000
90
PWW 90/70
18
186 283 381 479 577 675 772 870 968 1066 1163 1261 1359 1457 1554 1652 1750 1848
20
178 272 365 459 553 646 740 833 927 1021 1114 1208 1302 1395 1489 1583 1676 1770
22
170 260 349 439 529 618 708 797 887 976 1066 1156 1245 1335 1424 1514 1603 1693
PWW 75/65
20
140 214 288 361 435 509 583 656 730 804 878 951 1025 1099 1173 1246 1320 1394
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 295 Вт/метр конвектора
110
PWW 90/70
18
221 337 453 569 85 801 918 1034 1150 1266 1382 1498 1614 1731 1847 1963 2079 2195
20
211 322 434 545 656 767 878 990 1101 1212 1323 1434 1546 1657 1768 1879 1990 2102
22
202 308 415 521 627 733 840 946 1052 1159 1265 1371 1477 1584 1690 1796 1903 2009
PWW 75/65
20
166 253 340 428 515 602 689 777 864 951 1038 1126 1213 1300 1387 1475 1562 1649
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 349 Вт/метр конвектора
150
PWW 90/70
18
297 442 587 733 878 1023 1169 1314 1460 1605 1750 1896 2041 2186 2332 2477 2623 2768
20
284 423 562 701 840 979 1118 1257 1396 1535 1674 1813 1952 2091 2230 2369 2508 2647
22
271 404 536 669 802 935 1067 1200 1333 1466 1599 731 1864 1997 2130 2262 2395 2528
PWW 75/65
20
221 330 438 547 655 764 872 981 1089 1198 1306 1415 1523 1632 1740 1849 1957 2066
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 434 Вт/метр конвектора
200
PWW 90/70
18
366 501 666 831 996 1160 1325 1490 1655 1820 1984 2149 2314 2479 2644 2809 2973 3138
20
321 479 637 749 952 1109 1267 1425 1582 1740 1897 2055 2212 2370 2528 2685 2843 3000
22
307 457 608 758 909 1059 1209 1360 1510 1661 1811 1962 2112 2262 2413 2563 2714 2864
PWW 75/65
20
250 373 496 619 741 864 987 1110 1232 1355 1478 1601 1723 1846 1969 2092 2214 2337
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 491 Вт/метр конвектора

Тепловые мощности измерены в соответствии с нормами EAN 442
при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65


* Для рачета теплопроизводительности отопительных каналов настандартной длины для других графиков температур воспользуйтесь калькулятором.
Стоимость отопительного канала Ntherm 250 с решеткой типа 1827
Высота, мм
Исполнение алюминиевой решетки
Стандартная длина отопительного канала*, мм.
Стоимость, €.
750
1000
1250
1500
1750
2000
2250
2500
2750
3000
3250
3500
3750
4000
4250
4500
4750

5000

90
анодированная в цвет алюминия
228
283
337
392
446
501
555
610
664
719
773
828
883
937
992
1046
1101
1155
анодированная в цвет бронзы
235
291
347
403
459
515
571
628
684
740
796
852
908
964
1020
1076
1133
1189
анодированная в цвет латуни
235
291
347
403
459
515
571
628
684
740
796
852
908
964
1020
1076
1133
1189
в цвет по RAL
235
316
379
442
504
567
630
693
756
819
881
944
1007
1070
1133
1196
1258
1321
с фактурой дерева, мрамора, гранита
296
373
450
527
603
680
757
834
911
988
1065
1142
1219
1296
1373
1450
1527
1604
110
анодированная в цвет алюминия
235
291
347
404
460
516
572
628
684
741
797
853
909
965
1021
1077
1134
1190
анодированная в цвет бронзы
242
300
357
415
473
531
589
646
704
762
820
878
935
993
1051
1109
1167
1224
анодированная в цвет латуни
242
300
357
415
473
531
589
646
704
762
820
878
935
993
1051
1109
1167
1224
в цвет по RAL
260
324
389
53
518
582
647
711
776
840
905
969
1034
1098
1162
1227
1291
1356
с фактурой дерева, мрамора, гранита
302
81
460
538
617
695
774
853
931
1010
1089
1167
1246
1324
1403
1482
1560
1639
150
анодированная в цвет алюминия
252
312
372
432
492
552
612
672
732
792
852
913
973
1033
1093
1153
1213
1273
анодированная в цвет бронзы
259
321
383
444
506
568
630
692
754
815
877
939
1001
1063
1125
1186
1248
1310
анодированная в цвет латуни
259
321
383
444
506
568
630
692
754
815
877
939
1001
1063
1125
1186
1248
1310
в цвет по RAL
76
345
413
482
550
618
687
755
824
892
960
1029
1097
1166
1234
1302
1371
1439
с фактурой дерева, мрамора, гранита
319
401
484
567
649
732
814
897
979
1062
1144
1227
1309
1392
1474
1557
1640
1722
200
анодированная в цвет алюминия
284
352
420
488
556
624
692
760
827
895
963
1031
1099
1167
1235
1303
1371
1439
анодированная в цвет бронзы
292
362
432
502
572
642
712
782
851
921
991
1061
1131
1201
1271
1341
1410
1480
анодированная в цвет латуни
292
362
432
502
572
642
712
782
851
921
991
1061
1131
1201
1271
1341
1410
1480
в цвет по RAL
309
385
462
538
614
690
766
843
919
995
1071
1147
1224
1300
1376
1452
1528
1605
с фактурой дерева, мрамора, гранита
352
442
532
623
713
803
894
984
1074

1165

1255
1345
1436
1526
1616
1707
1797
1888

* Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки.
Цены указаны для канала с корпусом из оцинкованной стали. Увеличение стоимости для корпуса из нержавеющей стали +6%.
Роликовое либо линейное исполнение решетки, декоративная рамка по периметру канала, тип подключения не влияют на стоимость.

*При расчете стоимости нестандартной длины отопительного канала Ntherm воспользуйтесь формулой:
,ЕВРО, где
-ближайшая меньшая стандартная длина канала, мм, со стоимостью , EBPO;
-ближайшая меньшая стандартная длина канала, мм, со стоимостью , EBPO;
-рассчитываемая нестандартная длина канала, мм

»
