Отопительные каналы с естественной конвекцией Ntherm 370





Технические данные
Ntherm 370.90

Ширина канала, мм
370
Ширина решетки, мм
360
Длина отопительного канала, мм
любая
Высота канала, мм
90
Регулировочный диапазон высоты канала, мм
90 .. 125
Длина теплообменника канала, мм
L-240
Тип подключения
G 3/4"
Вид сбоку Ntherm 370.90

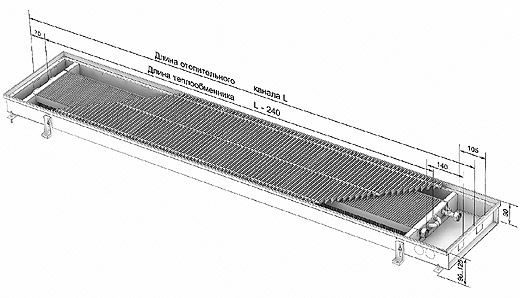

Основной вид Ntherm 370.90 с роликовой решеткой



Технические данные
Ntherm 370.110

Ширина канала, мм
370
Ширина решетки, мм
360
Длина отопительного канала, мм
любая
Высота канала, мм
110
Регулировочный диапазон высоты канала, мм
110 .. 145
Длина теплообменника канала, мм
L-240
Тип подключения
G 3/4"
Вид сбоку Ntherm 370.110

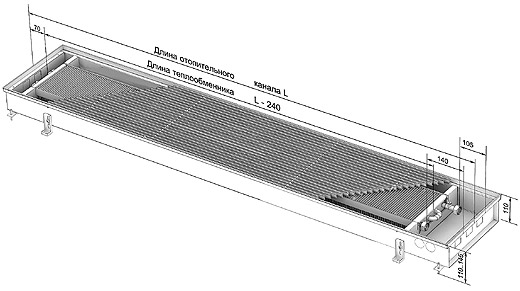

Основной вид Ntherm 370.110 с линейной решеткой



Технические данные
Ntherm 370.150

Ширина канала, мм
370
Ширина решетки, мм
360
Длина отопительного канала, мм
любая
Высота канала, мм
150
Регулировочный диапазон высоты канала, мм
150 .. 185
Длина теплообменника канала, мм
L-240
Тип подключения
G 3/4"
Вид сбоку Ntherm 370.150

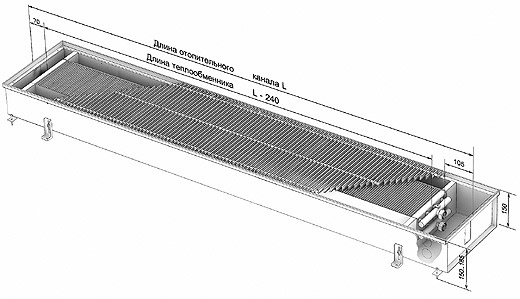

Основной вид Ntherm 370.150 с роликовой решеткой



Технические данные
Ntherm 370.200

Ширина канала, мм
370
Ширина решетки, мм
360
Длина отопительного канала, мм
любая
Высота канала, мм
200
Регулировочный диапазон высоты канала, мм
200 .. 235
Длина теплообменника канала, мм
L-240
Тип подключения
G 3/4"
Вид сбоку Ntherm 370.110

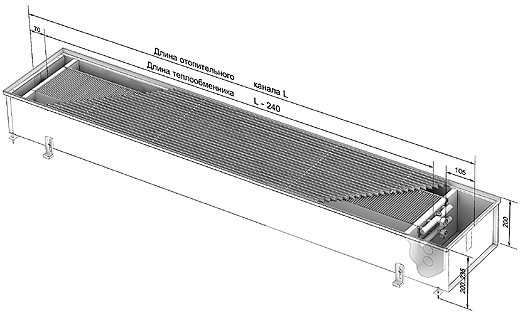

Основной вид Ntherm 370.200 с линейной решеткой

Габаритные размеры отопительного канала Ntherm 370:
•  ширина рамки отопительного канала 370 мм;
•  ширина решетки 360 мм;
•  каналы имеют четыре типоразмера по высоте - 90 мм, 110 мм, 150 мм, 200 мм;
•  диапазон регулирования по высоте канала - 35 мм;
•  длина отопительного канала - любая до 5000 мм;
•  длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка.
Резьбовое подключение - G 3/4" "евроконус", c левой стороны по умолчанию (правое подключение необходимо уточнить при заказе)
Подключение по теплоностителю возможно слева, справа, проходное.

Комплект поставки
Собранный, готовый к монтажу отопительный канал Ntherm включает в себя
•  желоб из оцинкованной стали, покрытый износостойким матовым черным порошковым покрытием или из нержавеющей стали
•  быстросъемный теплообменник, покрытый матовым черным лаком с соединением "евроконус" G 3/4”
•  роликовая, либо линейная решетка, профиль ламели тип 1825, либо тип 1827, из анодированного алюминия, либо окрашенная по RAL, либо фактурой дерева, мрамора, гранита
•  рамка из алюминия, выполненная в цвет решетки с черной резиновой проклейкой
•  комплект крепежно-регулировочных ножек
•  воздухоспускной клапан 3/8 ”

При заказе необходимо указать
•  геометрические размеры отопительного канала (габаритная ширина, высота, глубина),
•  подключение по теплоносителю (слева/справа, проходное/концевое),
•  теплотехнические характеристики (тепловая мощность при температурах подающей-обратной линии теплоносителя, температуре в помещении),
•  исполнение декоративной решетки (роликовая-линейная),
•  вид поверхности декоративной решетки (анодированная, окрашенная по RAL, с нанесением фактуры дерева, мрамора, гранита),
•  способ регулирования тепловой мощности канала (ручной, термостатом с выносным датчиком, комнатным термостатом с термоэлектрическим сервоприводом).

Теплопроизводительность отопительного канала Ntherm 370
Высота, мм
Температура теплонос-ля,
°C
Температура в
помещении,
°C
Стандартная длина отопительного канала*, мм.
750
1000
1250
1500
1750
2000
2250
2500
2750
3000
3250
3500
3750
4000
4250
4500
4750
5000
90
PWW 90/70
18
324 483 642 801 961 1120 1279 1438 1597 1756 1915 2074 2233 2392 2551 2710 2869 3028
20
311 464 616 769 921 1074 1226 1379 1531 1683 1836 1988 2141 2293 2446 2598 2751 2903
22
298 444 590 736 882 1028 1174 1320 1466 1612 1758 1904 2050 2196 2342 2488 2634 2780
PWW 75/65
20
246 367 488 609 729 850 971 1092 1212 1333 1454 1575 1695 1816 1937 2058 2178 2299
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 483 Вт/метра конвектора
110
PWW 90/70
18
374 558 741 925 1108 1292 1475 1659 1843 2026 2210 2393 2577 2760 2944 3127 3311 3494
20
359 535 710 886 1062 1238 1414 1590 1766 1942 2117 2293 2469 2645 2821 2997 3137 3348
22
343 512 680 848 1016 1185 1353 1521 1690 1858 2026 2194 2363 2531 2699 2867 3036 3204

20
283 422 561 699 838 977 1116 1254 1393 1532 1671 1809 1948 2087 2226 2364 2503 2642
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 555 Вт/метра конвектора
150
PWW 90/70
18
468 697 926 1156 1385 1614 1844 2073 2302 2532 2761 2990 3219 3449 3678 3907 4137 4366
20
448 667 887 1106 1326 1545 1765 1984 2204 2423 2643 2863 3082 3302 3521 3741 3960 4180
22
428 638 848 1058 1267 1477 1687 1897 2107 2317 2526 2736 2946 3156 3366 3576 3786 3995
PWW 75/65
20
351 524 696 868 1040 1213 1385 1557 1729 1902 2074 2246 2418 2591 2763 2935 3107 3280
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 689 Вт/метра конвектора
200
PWW 90/70
18
538 802 1066 1330 1593 1857 2121 2385 2649 2913 3176 3440 3704 3968 4232 4495 4759 5023
20
515 768 1020 1272 1525 1777 2030 2282 2535 2787 3040 3292 3545 3797 4050 4302 4555 4807
22
492 733 975 1216 1457 1698 1940 2181 2422 2664 2905 3146 3387 3629 3870 4111 4352 4594
PWW 75/65
20
403 601 799 997 1194 1392 1590 1788 1985 2183 2381 2579 2776 2974 3172 3370 3567 3765
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 791 Вт/метра конвектора

Тепловые мощности измерены в соответствии с нормами EAN 442
при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65


* Для рачета теплопроизводительности отопительных каналов настандартной длины для других графиков температур воспользуйтесь калькулятором.

Стоимость отопительного канала Ntherm 370 с решеткой типа 1827

Высота, мм
Исполнение алюминиевой решетки
Стандартная длина отопительного канала*, мм.
Стоимость, €.
750
1000
1250
1500
1750
2000
2250
2500
2750
3000
3250
3500
3750
4000
4250
4500
4750

5000

90
анодированная в цвет алюминия
291
375
458
541
624
708
791
874
957
1041
1124
1207
1290
1374
1457
1540
1623
1707
анодированная в цвет бронзы
300
385
471
557
642
728
814
899
985
1071
1156
1242
1328
1413
1499
1585
1670
1756
анодированная в цвет латуни
300
385
471
557
642
728
814
899
985
1071
1156
1242
1328
1413
1499
1585
1670
1756
в цвет по RAL 330 426 522 618 714 810 906 1002 1098 1194 1290 1386 1482 1578 1674 1770 1866 1962
с фактурой дерева, мрамора, гранита 407 528 650 772 893 1015 1137 1258 1380 1502 1623 1745 1866 1988 2110 2231 2353 2475
110
анодированная в цвет алюминия
300
386
472
557
643
729
815
900
986
1072
1158
1243
1329
1415
1501
1586
1672
1758
анодированная в цвет бронзы
309
397
485
574
662
750
838
926
1015
1103
1191
1279
1368
1456
1544
1632
1721
1809
анодированная в цвет латуни
309
397
485
574
662
750
838
926
1015
1103
1191
1279
1368
1456
1544
1632
1721
1809
в цвет по RAL 338 437 536 634 733 831 930 1028 1127 1225 1324 1422 1521 1619 1718 1816 1915 2013
с фактурой дерева, мрамора, гранита 415 539 664 788 912 1036 1160 1284 1409 1533 1657 1781 1905 2029 2154 2278 2402 2526
150
анодированная в цвет алюминия
321
413
505
596
688
780
872
963
1055
1147
1239
1330
1422
1514
1606
1697
1789
1881
анодированная в цвет бронзы
330
425
519
614
708
802
897
991
1086
1180
1275
1369
1463
1558
1652
1747
1841
1935
анодированная в цвет латуни
330
425
519
614
708
802
897
991
1086
1180
1275
1369
1761
1558
1652
1747
1841
1935
в цвет по RAL 359 464 569 673 778 882 987 1091 1196 1300 1405 1509 1614 1718 1823 1927 2032 2137
с фактурой дерева, мрамора, гранита 436 567 697 827 957 1087 1217 1347 1478 1608 1738 1868 1998 2128 2259 2389 2519 2649
200
анодированная в цвет алюминия
363
467
570
674
778
881
985
1089
1192
1296
1400
1503
1607
1711
1814
1918
2022
2125
анодированная в цвет бронзы
373
480
587
693
800
907
1013
1120
1227
1334
1440
1547
1654
1760
1867
1974
2080
2187
анодированная в цвет латуни
373
480
587
693
800
907
1013
1120
1227
1334
1440
1547
1654
1760
1867
1974
2080
2187
в цвет по RAL 401 518 634 751 867 984 1100 1216 1333 1449 1566 1682 1799 1915 2032 2148 2265 2381
с фактурой дерева, мрамора, гранита 478 620 762 904 1046 1189 1331 1473 1615 1757 1899 2041 2183 2325 2467 2609 2751 2894

* Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки.
Цены указаны для канала с корпусом из оцинкованной стали. Увеличение стоимости для корпуса из нержавеющей стали +6%.
Роликовое либо линейное исполнение решетки, декоративная рамка по периметру канала, тип подключения не влияют на стоимость.

*При расчете стоимости нестандартной длины отопительного канала Ntherm воспользуйтесь формулой:
,ЕВРО, где
-ближайшая меньшая стандартная длина канала, мм, со стоимостью , EBPO;
-ближайшая меньшая стандартная длина канала, мм, со стоимостью , EBPO;
-рассчитываемая нестандартная длина канала, мм

»
