Главная arrow Конвекторы Естественная конвекция arrow Ntherm. Естественная конвекция arrow Ntherm 430

Отопительные каналы с естественной конвекцией Ntherm 430





Технические данные
Ntherm 430.90

Ширина канала, мм
430
Ширина решетки, мм
420
Длина отопительного канала, мм
любая
Высота канала, мм
90
Регулировочный диапазон высоты канала, мм
90 .. 125
Длина теплообменника канала, мм
L-240
Тип подключения
G 3/4"

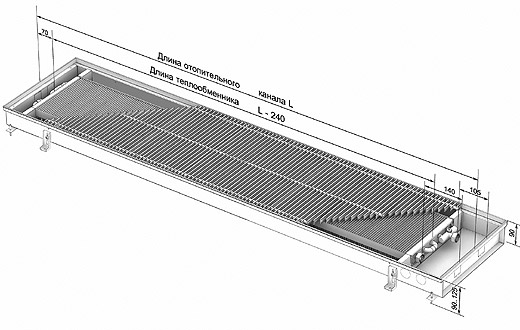

Основной вид Ntherm 430.90 с роликовой решеткой



Технические данные
Ntherm 430.110

Ширина канала, мм
430
Ширина решетки, мм
420
Длина отопительного канала, мм
любая
Высота канала, мм
110
Регулировочный диапазон высоты канала, мм
110 .. 145
Длина теплообменника канала, мм
L-240
Тип подключения
G 3/4"

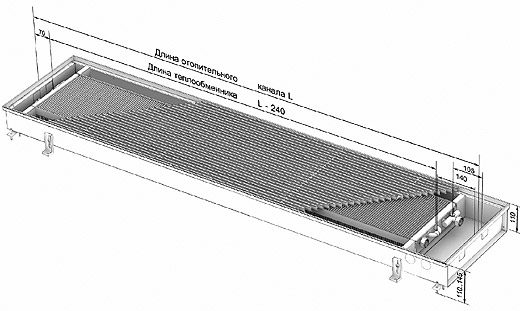

Основной вид Ntherm 430.110 с линейной решеткой



Технические данные
Ntherm 430.150

Ширина канала, мм
430
Ширина решетки, мм
420
Длина отопительного канала, мм
любая
Высота канала, мм
150
Регулировочный диапазон высоты канала, мм
150 .. 185
Длина теплообменника канала, мм
L-240
Тип подключения
G 3/4"

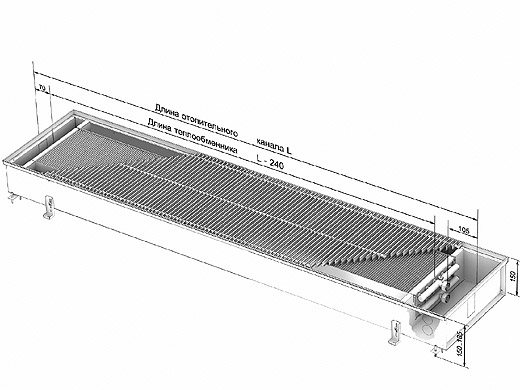

Основной вид Ntherm 430.150 с роликовой решеткой



Технические данные
Ntherm 430.200

Ширина канала, мм
430
Ширина решетки, мм
420
Длина отопительного канала, мм
любая
Высота канала, мм
200
Регулировочный диапазон высоты канала, мм
200 .. 235
Длина теплообменника канала, мм
L-240
Тип подключения
G 3/4"

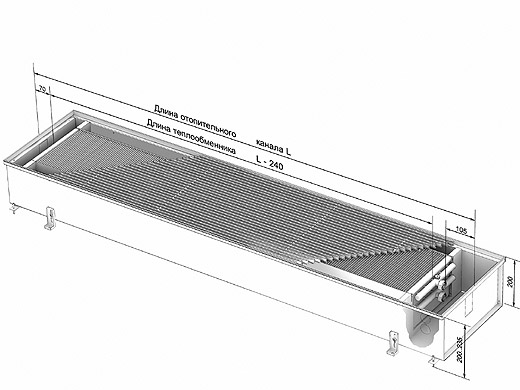

Основной вид Ntherm 430.200 с линейной решеткой

Габаритные размеры отопительного канала Ntherm 430:
•  ширина рамки отопительного канала 430 мм;
•  ширина решетки 420 мм;
•  каналы имеют четыре типоразмера по высоте - 90 мм, 110 мм, 150 мм, 200 мм;
•  диапазон регулирования по высоте канала - 35 мм;
•  длина отопительного канала - любая до 5000 мм;
•  длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка.
Резьбовое подключение - G 3/4" "евроконус", c левой стороны по умолчанию (правое подключение необходимо уточнить при заказе)
Подключение по теплоностителю возможно слева, справа, проходное.

Комплект поставки
Собранный, готовый к монтажу отопительный канал Ntherm включает в себя
•  желоб из оцинкованной стали, покрытый износостойким матовым черным порошковым покрытием или из нержавеющей стали
•  быстросъемный теплообменник, покрытый матовым черным лаком с соединением "евроконус" G 3/4”
•  роликовая, либо линейная решетка, профиль ламели тип 1825, либо тип 1827, из анодированного алюминия, либо окрашенная по RAL, либо фактурой дерева, мрамора, гранита
•  рамка из алюминия, выполненная в цвет решетки с черной резиновой проклейкой
•  комплект крепежно-регулировочных ножек
•  воздухоспускной клапан 3/8 ”

При заказе необходимо указать
•  геометрические размеры отопительного канала (габаритная ширина, высота, глубина),
•  подключение по теплоносителю (слева/справа, проходное/концевое),
•  теплотехнические характеристики (тепловая мощность при температурах подающей-обратной линии теплоносителя, температуре в помещении),
•  исполнение декоративной решетки (роликовая-линейная),
•  вид поверхности декоративной решетки (анодированная, окрашенная по RAL, с нанесением фактуры дерева, мрамора, гранита),
•  способ регулировки тепловой мощности канала (ручной, термостатом с выносным датчиком, комнатным термостатом с термоэлектрическим сервоприводом).

Теплопроизводительность отопительного канала Ntherm 430
Высота, мм
Температура теплонос-ля,
°C
Температура в
помещении,
°C
Стандартная длина отопительного канала*, мм.
750
1000
1250
1500
1750
2000
2250
2500
2750
3000
3250
3500
3750
4000
4250
4500
4750
5000
90
PWW 90/70
18
408
608
807
1007
1207
1407
1607
1807
2007
2206
2406
2606
2806
3006
3206
3406
3605
3805
20
391
583
774
966
1157
1349
1541
1732
1924
2116
2307
2499
2691
2882
3074
3266
3457
3649
22
374
558
741
925
1108
1292
1475
1659
1842
2026
2209
2393
2576
2760
2943
3127
3310
3494
PWW 75/65
20
310
461
613
765
917
1068
1220
1372
1524
1675
1827
1979
2131
2282
2434
2586
2738
2889
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 607 Вт/метра конвектора
110
PWW 90/70
18
464
691
918
1146
1373
1600
1828
2055
2282
2510
2737
2964
3192
3419
3647
3874
4101
4329
20
445
662
880
1098
1316
1534
1752
1970
2188
2406
2624
2842
3060
3278
3495
3713
3931
4149
22
426
634
843
1051
1260
1469
1677
1886
2094
2303
2512
2720
2929
3137
3346
3555
3763
3972
PWW 75/65
20
351
524
696
868
1040
1213
1385
1557
1729
1902
2074
2246
2418
2591
2763
2935
3107
3280
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 689 Вт/метра конвектора
150
PWW 90/70
18
572
852
1133
1413
1694
1974
2254
2535
2815
3096
3376
3656
3937
4217
4498
4778
5058
5339
20
548
817
1086
1354
1623
1892
2160
2429
2698
2966
3235
3504
3773
4041
4310
4579
4847
5116
22
525
782
1039
1296
1553
1810
2067
2324
2581
2839
3096
3353
3610
3867
4124
4381
4638
4896
PWW 75/65
20
432
644
856
1068
1280
1492
1704
1916
2128
2340
2552
2764
2976
3188
3400
3612
3824
4036
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 848 Вт/метра конвектора
200
PWW 90/70
18
652
972
1292
1612
1932
2251
2571
2891
3211
3531
3850
4170
4490
4810
5130
5449
5769
6089
20
625
931
1237
1544
1850
2156
2462
2769
3075
3381
3687
3994
4300
4606
4912
5219
5525
5831
22
597
890
1183
1476
1769
2062
2355
2647
2940
3233
3526
3819
4112
4405
4697
4990
5283
5576
PWW 75/65
20
491
732
973
1213
1454
1695
1936
2176
2417
2658
2899
3139
3380
3621
3862
4102
4343
4584
удельная теплопроизводительность отопительного канала PWW 75/65/20 = 963 Вт/метра конвектора

Тепловые мощности измерены в соответствии с нормами EAN 442
при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65


* Для рачета теплопроизводительности отопительных каналов настандартной длины для других графиков температур воспользуйтесь калькулятором.

Стоимость отопительного канала Ntherm 430 с решеткой типа 1827

Высота, мм
Исполнение алюминиевой решетки
Стандартная длина отопительного канала*, мм.
Стоимость, €.
750
1000
1250
1500
1750
2000
2250
2500
2750
3000
3250
3500
3750
4000
4250
4500
4750

5000

90
анодированная в цвет алюминия
334
439
543
647
752
856
960
1064
1169
1273
1377
1482
1586
1690
1794
1899
2003
2107
анодированная в цвет бронзы
344
451
559
666
773
881
988
1095
1203
1310
1417
1525
1632
1739
1847
1954
2061
2168
анодированная в цвет латуни
344
451
559
666
773
881
988
1095
1203
1310
1417
1525
1632
1739
1847
1954
2061
2168
в цвет по RAL
379
498
617
736
855
974
1093
1212
1331
1450
1569
1688
1807
1926
2045
2164
2283
2402
с фактурой дерева, мрамора, гранита
469
618
767
916
1065
1214
1363
1512
1662
1811
1960
2109
2258
2407
2556
2705
2854
3003
110
анодированная в цвет алюминия
344
452
559
667
774
882
989
1096
1204
1311
1419
1526
1633
1741
1848
1956
2063
2171
анодированная в цвет бронзы
354
465
575
686
797
907
1018
1128
1239
1349
1460
1570
1681
1791
1902
2012
2123
2234
анодированная в цвет латуни
354
465
575
686
797
907
1018
1128
1239
1349
1460
1570
1681
1791
1902
2012
2123
2234
в цвет по RAL
389
511
633
755
877
999
1121
1243
1366
1488
1610
1732
1854
1976
2098
2221
2343
2465
с фактурой дерева, мрамора, гранита
479
631
783
935
1088
1240
1392
1544
1697
1849
2001
2153
2305
2458
2610
2762
2914
3067
150
анодированная в цвет алюминия
369
483
598
713
828
943
1058
1173
1288
1403
1518
1633
1748
1863
1978
2093
2208
2323
анодированная в цвет бронзы
379
497
616
734
852
971
1089
1207
1325
1444
1562
1680
1798
1917
2035
2153
2272
2390
анодированная в цвет латуни
379
497
616
734
852
971
1089
1207
1325
1444
1562
1680
1798
1917
2035
2153
2272
2390
в цвет по RAL
413
542
672
802
931
1061
1191
1320
1450
1580
1709
1839
1969
2098
2228
2357
2487
2617
с фактурой дерева, мрамора, гранита
503
663
822
982
1142
1302
1461
1621
1781
1941
2100
2260
2420
2580
2739
2899
3059
3219
200
анодированная в цвет алюминия
416
546
676
806
936
1066
1196
1326
1455
1585
1715
1845
1975
2105
2235
2365
2495
2624
анодированная в цвет бронзы
428
562
696
829
963
1097
1230
1364
1498
1631
1765
1899
2032
2166
2300
2433
2567
2701
анодированная в цвет латуни
428
562
696
829
963
1097
1230
1364
1498
1631
1765
1899
2032
2166
2300
2433
2567
2701
в цвет по RAL
461
605
750
894
1039
1184
1328
1473
1617
1762
1907
2051
2196
2340
2485
2630
2774
2919
с фактурой дерева, мрамора, гранита
551
726
900
1075
1250
1424
1599
1774
1948
2123
2298
2472
2647
2822
2996
3171
3346
3520

* Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки.
Цены указаны для канала с корпусом из оцинкованной стали. Увеличение стоимости для корпуса из нержавеющей стали +6%.
Роликовое либо линейное исполнение решетки, декоративная рамка по периметру канала, тип подключения не влияют на стоимость.

*При расчете стоимости нестандартной длины отопительного канала Ntherm воспользуйтесь формулой:
,ЕВРО, где
-ближайшая меньшая стандартная длина канала, мм, со стоимостью , EBPO;
-ближайшая меньшая стандартная длина канала, мм, со стоимостью , EBPO;
-рассчитываемая нестандартная длина канала, мм

  »
