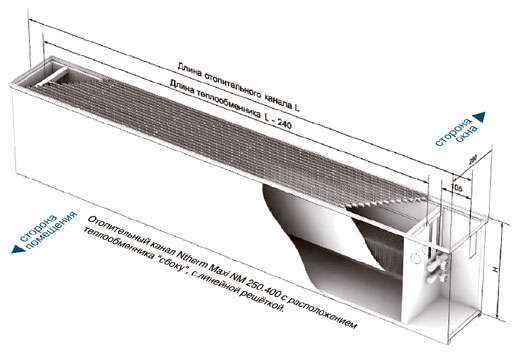

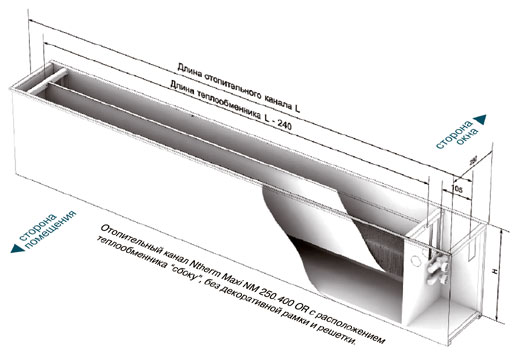

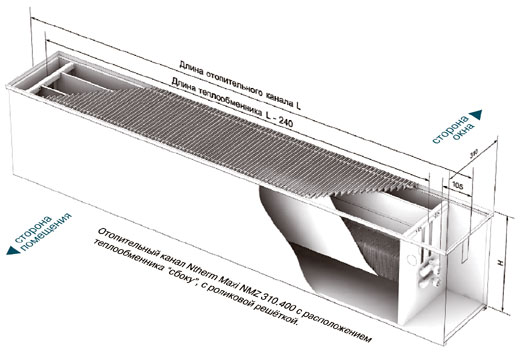

Отопительные каналы с естественной конвекцией Ntherm Maxi 250 | | | Технические данные Ntherm Maxi 250. Расположение теплообменника "сбоку". Исполнение с декоративной рамкой и решеткой. Ширина отопительного канала, мм | 250 | Ширина решетки, мм | 240 | Длина отопительного канала, мм | любая | Высота отопительного канала H, мм | 300, 400, 500, 600 | Регулировочный диапазон высоты канала, мм | 50 | Тип подключения | G 3/4" евроконус | Расположение теплообменника | "сбоку" | | | | Технические данные Ntherm Maxi 250. Расположение теплообменника "сбоку". Исполнение без декоративной рамки и решетки. Ширина отопительного канала, мм | 250 | Ширина решетки, мм | 240 | Длина отопительного канала, мм | любая | Высота отопительного канала H-20, мм | 280, 380, 480. 580 | Регулировочный диапазон высоты канала, мм | 50 | Тип подключения | G 3/4" евроконус | Расположение теплообменника | "сбоку" | | | | Технические данные Ntherm Maxi 310. Расположение теплообменника "в середине". Исполнение с декоративной рамкой и решеткой. Ширина отопительного канала, мм | 310 | Ширина решетки, мм | 300 | Длина отопительного канала, мм | любая | Высота отопительного канала H, мм | 300, 400, 500, 600 | Регулировочный диапазон высоты канала, мм | 50 | Тип подключения | G 3/4" евроконус | Расположение теплообменника | "в середине" | | Габаритные размеры отопительного канала Ntherm Maxi 250: • ширина рамки отопительного канала 250 мм; • ширина решетки 240 мм; • каналы имеют четыре типоразмера по высоте - 300 мм, 400 мм, 500 мм, 600 мм; • диапазон регулирования по высоте канала - 50мм; • длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка. Резьбовое подключение - G 3/4" "евроконус", c левой стороны по умолчанию. Подключение к теплоностителю возможно слева, справа, проходное. При заказе необходимо указать • геометрические размеры отопительного канала (габаритная ширина, высота, глубина), • подключение по теплоносителю (слева/справа, проходное/концевое), • теплотехнические характеристики (тепловая мощность при температурах подающей-обратной линии теплоносителя, температуре в помещении), • исполнение декоративной решетки (роликовая-линейная), • вид поверхности декоративной решетки (анодированная, окрашенная по RAL, с нанесением фактуры дерева, мрамора, гранита), • способ регулирования тепловой мощности канала (ручной, термостатом с выносным датчиком, комнатным термостатом с термоэлектрическим сервоприводом). | Теплопроизводительность отопительного канала Ntherm Maxi 250 | Высота, мм | Температура теплонос-ля, °C | Температура в помещении, °C | Стандартная длина отопительного канала*, мм. | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | 3250 | 3500 | 3750 | 4000 | 4250 | 4500 | 4750 | 5000 | 300 | PWW 90/70 | 18 | 489 | 729 | 969 | 1209 | 1449 | 1689 | 1928 | 2168 | 2408 | 2648 | 2888 | 3128 | 3368 | 3607 | 3847 | 4087 | 4327 | 4567 | 20 | 468 | 697 | 926 | 4455 | 1385 | 1614 | 1843 | 2072 | 2302 | 2531 | 2760 | 2989 | 3219 | 3448 | 3677 | 3906 | 4136 | 4365 | 22 | 446 | 665 | 884 | 1103 | 1321 | 1540 | 1759 | 1978 | 2196 | 2415 | 2634 | 2853 | 3071 | 3290 | 3509 | 3728 | 3947 | 4165 | PWW 75/65 | 20 | 364 | 542 | 720 | 898 | 1077 | 1255 | 1433 | 1611 | 1790 | 1968 | 2146 | 2324 | 2503 | 2681 | 2859 | 3037 | 3216 | 3394 | удельная теплопроизводительность отопительного канала PWW 75/65/20 = 713 Вт/метр конвектора | 400 | PWW 90/70 | 18 | 573 | 854 | 1134 | 1415 | 1696 | 1977 | 2257 | 2538 | 2819 | 3100 | 3380 | 3661 | 3942 | 4223 | 4503 | 4784 | 5065 | 5346 | 20 | 547 | 815 | 1083 | 1352 | 1620 | 1888 | 2156 | 2424 | 2692 | 2960 | 3229 | 3497 | 3765 | 4033 | 4301 | 4569 | 4838 | 5106 | 22 | 522 | 777 | 1033 | 1289 | 1545 | 1800 | 2056 | 2312 | 2568 | 2823 | 3079 | 3335 | 3590 | 3846 | 4102 | 4358 | 4613 | 4869 | PWW 75/65 | 20 | 424 | 632 | 839 | 1047 | 1255 | 1463 | 1670 | 1878 | 2086 | 2294 | 2501 | 2709 | 2917 | 3125 | 3332 | 3540 | 3748 | 3956 | удельная теплопроизводительность отопительного канала PWW 75/65/20 = 831 Вт/метр конвектора | 500 | PWW 90/70 | 18 | 665 | 990 | 1316 | 1642 | 1968 | 2293 | 2619 | 2945 | 3271 | 3596 | 3922 | 4248 | 4574 | 4899 | 5225 | 5551 | 5877 | 6202 | 20 | 634 | 945 | 1256 | 1567 | 1877 | 2188 | 2499 | 2810 | 3121 | 3432 | 3742 | 4053 | 4364 | 4675 | 4986 | 5297 | 5608 | 5918 | 22 | 604 | 900 | 1196 | 1492 | 1789 | 2085 | 2381 | 2677 | 2973 | 3269 | 3565 | 3862 | 4158 | 4454 | 4750 | 5046 | 5342 | 5638 | PWW 75/65 | 20 | 489 | 728 | 968 | 1207 | 1447 | 1686 | 1926 | 2165 | 2405 | 2644 | 2884 | 3123 | 3363 | 3602 | 3842 | 4081 | 4321 | 4560 | удельная теплопроизводительность отопительного канала PWW 75/65/20 = 958 Вт/метр конвектора | 600 | PWW 90/70 | 18 | 685 | 1021 | 1357 | 1693 | 2029 | 2365 | 2701 | 3037 | 3373 | 3709 | 4045 | 4381 | 4717 | 5053 | 5390 | 5726 | 6062 | 6398 | 20 | 694 | 974 | 1295 | 1615 | 1936 | 2256 | 2577 | 2897 | 3218 | 3538 | 3859 | 4179 | 4500 | 4820 | 5141 | 5461 | 5782 | 6102 | 22 | 623 | 928 | 1233 | 1538 | 1844 | 2149 | 2454 | 2759 | 3065 | 3370 | 3675 | 3980 | 4286 | 4591 | 4896 | 5201 | 5506 | 5812 | PWW 75/65 | 20 | 503 | 749 | 996 | 1242 | 1489 | 1735 | 1982 | 2228 | 2475 | 2721 | 2968 | 3214 | 3461 | 3707 | 3954 | 4200 | 4447 | 4693 | удельная теплопроизводительность отопительного канала PWW 75/65/20 = 986 Вт/метр конвектора | Тепловые мощности измерены в соответствии с нормами EAN 442 при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65 | |  | * Для рачета теплопроизводительности отопительных каналов настандартной длины для других графиков температур воспользуйтесь калькулятором. | | Стоимость отопительного канала Ntherm Maxi 250 с решеткой типа 1827 | | Высота, мм | Исполнение алюминиевой решетки | Стандартная длина отопительного канала*, мм. Стоимость, €. | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | 3250 | 3500 | 3750 | 4000 | 4250 | 4500 | 4750 | 5000 | 300 | анодированная в цвет алюминия | 293 | 363 | 433 | 503 | 573 | 642 | 712 | 782 | 852 | 922 | 992 | 1062 | 1132 | 1202 | 1272 | 1342 | 1412 | 1482 | анодированная в цвет бронзы | 301 | 373 | 445 | 517 | 589 | 661 | 733 | 805 | 877 | 949 | 1021 | 1093 | 1165 | 1237 | 1309 | 1381 | 1453 | 1525 | анодированная в цвет латуни | 301 | 373 | 445 | 517 | 589 | 661 | 733 | 805 | 877 | 949 | 1021 | 1093 | 1165 | 1237 | 1309 | 1381 | 1453 | 1525 | в цвет по RAL | 318 | 396 | 474 | 552 | 631 | 709 | 787 | 865 | 944 | 1022 | 1100 | 1178 | 1257 | 1335 | 1413 | 1491 | 1570 | 1648 | с фактурой дерева, мрамора, гранита | 360 | 453 | 545 | 637 | 730 | 822 | 914 | 1007 | 1099 | 1192 | 1284 | 1376 | 1469 | 1561 | 1654 | 1746 | 1838 | 1931 | 400 | анодированная в цвет алюминия | 313 | 388 | 463 | 538 | 613 | 687 | 762 | 837 | 912 | 987 | 1062 | 1136 | 1211 | 1286 | 1361 | 1436 | 1511 | 1585 | анодированная в цвет бронзы | 322 | 399 | 476 | 553 | 630 | 707 | 784 | 861 | 938 | 1015 | 1092 | 1169 | 1246 | 1323 | 1400 | 1477 | 1554 | 1631 | анодированная в цвет латуни | 322 | 399 | 476 | 553 | 630 | 707 | 784 | 861 | 938 | 1015 | 1092 | 1169 | 1246 | 1323 | 1400 | 1477 | 1554 | 1631 | в цвет по RAL | 325 | 403 | 481 | 559 | 637 | 715 | 793 | 871 | 948 | 1026 | 1104 | 1182 | 1260 | 1338 | 1416 | 1494 | 1572 | 1650 | с фактурой дерева, мрамора, гранита | 346 | 429 | 513 | 595 | 678 | 761 | 844 | 928 | 1011 | 1094 | 1177 | 1260 | 1343 | 1426 | 1509 | 1593 | 1676 | 1759 | 500 | анодированная в цвет алюминия | 354 | 439 | 523 | 608 | 692 | 777 | 861 | 946 | 1031 | 1115 | 1200 | 1284 | 1369 | 1453 | 1538 | 1622 | 1707 | 1792 | анодированная в цвет бронзы | 364 | 451 | 538 | 625 | 712 | 799 | 886 | 973 | 1060 | 1147 | 1234 | 1321 | 1408 | 1495 | 1582 | 1670 | 1757 | 1844 | анодированная в цвет латуни | 364 | 451 | 538 | 625 | 712 | 799 | 886 | 973 | 1060 | 1147 | 1234 | 1321 | 1408 | 1495 | 1582 | 1670 | 1757 | 1844 | в цет по RAL | 365 | 453 | 540 | 627 | 715 | 802 | 889 | 977 | 1064 | 1151 | 1239 | 1326 | 1413 | 1501 | 1588 | 1675 | 1763 | 1850 | с фактурой дерева, мрамора, гранита | 385 | 477 | 569 | 661 | 753 | 845 | 937 | 1029 | 1121 | 1213 | 1305 | 1397 | 1489 | 1581 | 1673 | 1765 | 1857 | 1950 | 600 | анодированная в цвет алюминия | 414 | 513 | 612 | 711 | 810 | 909 | 1008 | 1107 | 1206 | 1305 | 1404 | 1503 | 1601 | 1700 | 1799 | 1898 | 1997 | 2096 | анодированная в цвет бронзы | 426 | 528 | 630 | 732 | 833 | 935 | 1037 | 1139 | 1241 | 1342 | 1444 | 1546 | 1648 | 1750 | 1852 | 1953 | 2055 | 2157 | анодированная в цвет латуни | 426 | 528 | 630 | 732 | 833 | 935 | 1037 | 1139 | 1241 | 1342 | 1444 | 1546 | 1648 | 1750 | 1852 | 1953 | 2055 | 2157 | в цвет по RAL | 427 | 529 | 631 | 733 | 835 | 937 | 1039 | 1141 | 1243 | 1345 | 1447 | 1549 | 1651 | 1753 | 1855 | 1957 | 2059 | 2161 | с фактурой дерева, мрамора, гранита | 449 | 556 | 663 | 770 | 878 | 985 | 1092 | 1199 | 1306 | 1414 | 1521 | 1628 | 1735 | 1842 | 1950 | 2057 | 2164 | 2271 | * Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки. Цены указаны для канала с корпусом из оцинкованной стали. Увеличение стоимости для корпуса из нержавеющей стали +6%. Роликовое либо линейное исполнение решетки, декоративная рамка по периметру канала, тип подключения не влияют на стоимость. | | *При расчете стоимости нестандартной длины отопительного канала Ntherm воспользуйтесь формулой: |  | ,ЕВРО, где |  | -ближайшая меньшая стандартная длина канала, мм, со стоимостью |  | , EBPO; |  | -ближайшая меньшая стандартная длина канала, мм, со стоимостью |  | , EBPO; |  | -рассчитываемая нестандартная длина канала, мм | | |
|
» |
|
|
 |
