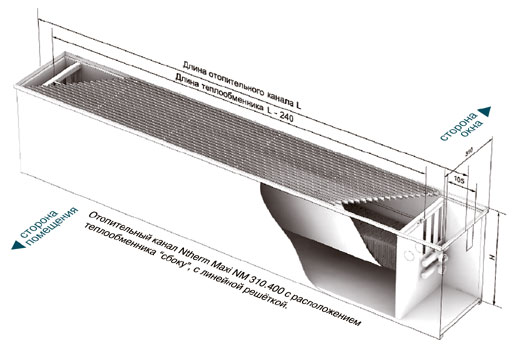

Отопительные каналы с естественной конвекцией Ntherm Maxi 310 | | | | Технические данные
Ntherm Maxi 310. Расположение теплообменника "сбоку". Исполнение с декоративной рамкой и решеткой. | Ширина отопительного канала, мм | 310 | | Ширина решетки, мм | 300 | | Длина отопительного канала, мм | любая | | Высота отопительного канала H, мм | 300, 400,
500, 600 | | Регулировочный диапазон высоты канала, мм | 50 | | Тип подключения | G 3/4"

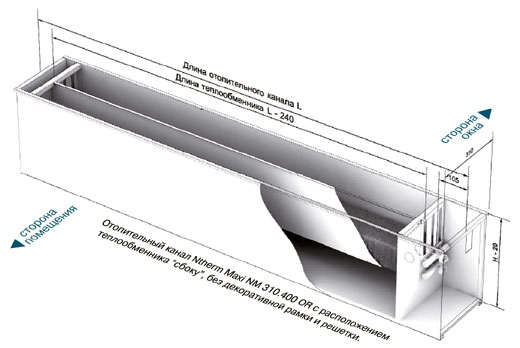

евроконус | | Расположение теплообменника | "сбоку" | | | | | Технические данные
Ntherm Maxi 310. Расположение теплообменника "сбоку". Исполнение без декоративной рамки и решетки. | Ширина отопительного канала, мм | 310 | | Ширина решетки, мм | 300 | | Длина отопительного канала, мм | любая | | Высота отопительного канала H-20, мм | 280, 380,
480. 580 | | Регулировочный диапазон высоты канала, мм | 50 | | Тип подключения | G 3/4"
евроконус | | Расположение теплообменника | "сбоку" | | | | | Технические данные
Ntherm Maxi 370. Расположение теплообменника "в середине". Исполнение с декоративной рамкой и решеткой. | Ширина отопительного канала, мм | 370 | | Ширина решетки, мм | 360 | | Длина отопительного канала, мм | любая | | Высота отопительного канала H, мм | 300, 400,
500, 600 | | Регулировочный диапазон высоты канала, мм | 50 | | Тип подключения | G 3/4"
евроконус | | Расположение теплообменника | "в середине" | | | Габаритные размеры отопительного канала Ntherm Maxi 310:
• ширина рамки отопительного канала 310 мм;
• ширина решетки 300 мм;
• каналы имеют четыре типоразмера по высоте - 300 мм, 400 мм, 500 мм, 600 мм;
• диапазон регулирования по высоте канала - 50мм;
• длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка. Резьбовое подключение - G 3/4" "евроконус", c левой стороны по умолчанию.
Подключение к теплоностителю возможно слева, справа, проходное. При заказе необходимо указать • геометрические размеры отопительного канала (габаритная ширина, высота, глубина),
• подключение по теплоносителю (слева/справа, проходное/концевое),
• теплотехнические характеристики (тепловая мощность при температурах подающей-обратной линии теплоносителя, температуре в помещении),
• исполнение декоративной решетки (роликовая-линейная),
• вид поверхности декоративной решетки (анодированная, окрашенная по RAL, с нанесением фактуры дерева, мрамора, гранита),
• способ регулирования тепловой мощности канала (ручной, термостатом с выносным датчиком, комнатным термостатом с термоэлектрическим сервоприводом). | Теплопроизводительность отопительного канала Ntherm Maxi 310
| Высота, мм | Температура теплонос-ля,
°C | Температура в
помещении,
°C | Стандартная длина отопительного канала*, мм. | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | 3250 | 3500 | 3750 | 4000 | 4250 | 4500 | 4750 | 5000 | 300 | PWW 90/70 | 18 | 797 | 1188 | 1579 | 1970 | 2361 | 2752 | 3143 | 3534 | 3925 | 4316 | 4706 | 5097 | 5488 | 5879 | 6270 | 6661 | 7052 | 7443 | 20 | 763 | 1137 | 1510 | 1884 | 2258 | 2632 | 3006 | 3380 | 3753 | 4127 | 4501 | 4875 | 5249 | 5623 | 5997 | 6370 | 6744 | 7118 | 22 | 728 | 1085 | 1442 | 1799 | 2156 | 2513 | 2870 | 3227 | 3584 | 3941 | 4298 | 4655 | 5012 | 5369 | 5726 | 6083 | 6440 | 6797 | PWW 75/65 | 20 | 595 | 887 | 1179 | 1470 | 1762 | 2054 | 2346 | 2637 | 2929 | 3221 | 3513 | 3804 | 4096 | 4388 | 4680 | 4971 | 5263 | 5555 | удельная теплопроизводительность отопительного канала PWW 75/65/20 = 1167 Вт/метр конвектора | 400 | PWW 90/70 | 18 | 935 | 1393 | 1851 | 2309 | 2767 | 3225 | 3684 | 4142 | 4600 | 5058 | 5516 | 5974 | 6433 | 6891 | 7349 | 7807 | 8265 | 8723 | 20 | 893 | 1331 | 1768 | 2206 | 2644 | 3082 | 3519 | 3957 | 4395 | 4833 | 5270 | 5708 | 6146 | 6584 | 7021 | 7459 | 7897 | 8335 | 22 | 852 | 1269 | 1687 | 2105 | 2522 | 2940 | 3357 | 3775 | 4193 | 4610 | 5028 | 5445 | 5863 | 6281 | 6698 | 7116 | 7533 | 7951 | PWW 75/65 | 20 | 693 | 1033 | 1373 | 1712 | 2052 | 2392 | 2732 | 3071 | 3411 | 3751 | 4091 | 4430 | 4770 | 5110 | 5450 | 5789 | 6129 | 6469 | удельная теплопроизводительность отопительного канала PWW 75/65/20 = 1359 Вт/метр конвектора | 500 | PWW 90/70 | 18 | 1082 | 1613 | 2143 | 2674 | 3205 | 3735 | 4266 | 4796 | 5327 | 5857 | 6388 | 6918 | 7449 | 7980 | 8510 | 9041 | 9571 | 10102 | 20 | 1033 | 1540 | 2047 | 2553 | 3060 | 3566 | 4073 | 4580 | 5086 | 5593 | 6099 | 6606 | 7112 | 7619 | 8126 | 8632 | 9139 | 9645 | 22 | 985 | 1468 | 1951 | 2434 | 2917 | 3400 | 3883 | 4366 | 4849 | 5332 | 5815 | 6298 | 6781 | 7263 | 7746 | 8229 | 8712 | 9195 | PWW 75/65 | 20 | 799 | 1191 | 1583 | 1974 | 2366 | 2758 | 3150 | 3541 | 3933 | 4325 | 4717 | 5108 | 5500 | 5892 | 6284 | 6675 | 7067 | 7459 | удельная теплопроизводительность отопительного канала PWW 75/65/20 = 1567 Вт/метр конвектора | 600 | PWW 90/70 | 18 | 1118 | 1666 | 2215 | 2763 | 3311 | 3859 | 4407 | 4955 | 5503 | 6052 | 6600 | 7148 | 7696 | 8244 | 8792 | 9340 | 9889 | 10437 | 20 | 1067 | 1590 | 2113 | 2636 | 3159 | 3682 | 4205 | 4728 | 5251 | 5774 | 6297 | 6820 | 7343 | 7867 | 8390 | 8913 | 9436 | 9959 | 22 | 1017 | 1515 | 2013 | 2511 | 3010 | 3508 | 4006 | 4505 | 5003 | 5501 | 5999 | 6498 | 6996 | 7494 | 7993 | 8491 | 8989 | 9487 | PWW 75/65 | 20 | 822 | 1225 | 1628 | 2031 | 2434 | 2837 | 3240 | 3643 | 4046 | 4449 | 4852 | 5255 | 5658 | 6061 | 6464 | 6867 | 7270 | 7673 | удельная теплопроизводительность отопительного канала PWW 75/65/20 = 1612 Вт/метр конвектора | Тепловые мощности измерены в соответствии с нормами EAN 442
при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65 | |  | * Для рачета теплопроизводительности отопительных каналов настандартной длины для других графиков температур воспользуйтесь калькулятором. | | | Стоимость отопительного канала Ntherm Maxi 310 с решеткой типа 1827
| | Высота, мм | Исполнение алюминиевой решетки | Стандартная длина отопительного канала*, мм.
Стоимость, €. | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | 3250 | 3500 | 3750 | 4000 | 4250 | 4500 | 4750 | 5000 | 300 | анодированная в цвет алюминия | 333 | 422 | 512 | 601 | 690 | 780 | 869 | 958 | 1048 | 1137 | 1226 | 1316 | 1405 | 1495 | 1584 | 1673 | 1763 | 1852 | | анодированная в цвет бронзы | 343 | 435 | 526 | 618 | 710 | 802 | 894 | 986 | 1078 | 1170 | 1262 | 1354 | 1446 | 1538 | 1630 | 1722 | 1814 | 1906 | | анодированная в цвет латуни | 343 | 435 | 526 | 618 | 710 | 802 | 894 | 986 | 1078 | 1170 | 1262 | 1354 | 1446 | 1538 | 1630 | 1722 | 1814 | 1906 | | в цвет по RAL | 363 | 462 | 561 | 661 | 760 | 859 | 959 | 1058 | 1157 | 1256 | 1356 | 1455 | 1554 | 1654 | 1753 | 1852 | 1952 | 2051 | | с фактурой дерева, мрамора, гранита | 423 | 542 | 661 | 780 | 899 | 1019 | 1138 | 1257 | 1376 | 1496 | 1615 | 1734 | 1853 | 1973 | 2092 | 2211 | 2330 | 2449 | 400 | анодированная в цвет алюминия | 356 | 452 | 547 | 643 | 739 | 834 | 930 | 1026 | 1121 | 1217 | 1312 | 1408 | 1504 | 1599 | 1695 | 1790 | 1866 | 1982 | | анодированная в цвет бронзы | 367 | 465 | 563 | 662 | 760 | 858 | 957 | 1055 | 1154 | 1252 | 1350 | 1449 | 1547 | 1646 | 1744 | 1842 | 1941 | 2039 | | анодированная в цвет латуни | 367 | 465 | 563 | 662 | 760 | 858 | 957 | 1055 | 1154 | 1252 | 1350 | 1449 | 1547 | 1646 | 1744 | 1842 | 1941 | 2039 | | в цвет по RAL | 373 | 473 | 574 | 674 | 774 | 875 | 975 | 1076 | 1176 | 1276 | 1377 | 1477 | 1577 | 1678 | 1778 | 1878 | 1979 | 2079 | | с фактурой дерева, мрамора, гранита | 407 | 517 | 626 | 736 | 846 | 956 | 1066 | 1176 | 1286 | 1395 | 1505 | 1615 | 1725 | 1835 | 1945 | 2055 | 2164 | 2274 | 500 | анодированная в цвет алюминия | 403 | 511 | 619 | 727 | 835 | 943 | 1051 | 1159 | 1267 | 1375 | 1483 | 1591 | 1699 | 1807 | 1915 | 2023 | 2131 | 2239 | | анодированная в цвет бронзы | 414 | 525 | 637 | 748 | 859 | 970 | 1081 | 1192 | 1304 | 1415 | 1526 | 1637 | 1748 | 1859 | 1971 | 2082 | 2193 | 2304 | | анодированная в цвет латуни | 414 | 525 | 637 | 748 | 859 | 970 | 1081 | 1192 | 1304 | 1415 | 1526 | 1637 | 1748 | 1859 | 1971 | 2082 | 2193 | 2304 | | в цет по RAL | 419 | 531 | 644 | 756 | 868 | 981 | 1093 | 1206 | 1318 | 1430 | 1543 | 1655 | 1768 | 1880 | 1992 | 2105 | 2217 | 2330 | | с фактурой дерева, мрамора, гранита | 451 | 572 | 693 | 815 | 936 | 1057 | 1178 | 1299 | 1420 | 1542 | 1663 | 1784 | 1905 | 2026 | 2147 | 2269 | 2390 | 2511 | 600 | анодированная в цвет алюминия | 471 | 597 | 724 | 850 | 977 | 1103 | 1229 | 1356 | 1482 | 1609 | 1735 | 1861 | 1988 | 2114 | 2241 | 2367 | 2493 | 2620 | | анодированная в цвет бронзы | 485 | 615 | 745 | 875 | 1005 | 1135 | 1265 | 1395 | 1525 | 1655 | 1785 | 1915 | 2046 | 2176 | 2306 | 2436 | 2566 | 2696 | | анодированная в цвет латуни | 485 | 615 | 745 | 875 | 1005 | 1135 | 1265 | 1395 | 1525 | 1655 | 1785 | 1915 | 2046 | 2176 | 2306 | 2436 | 2566 | 2696 | | в цвет по RAL | 489 | 620 | 751 | 883 | 1014 | 1145 | 1276 | 1408 | 1539 | 1670 | 1801 | 1932 | 2064 | 2195 | 2326 | 2457 | 2589 | 2720 | | с фактурой дерева, мрамора, гранита | 525 | 666 | 807 | 948 | 1088 | 1229 | 1370 | 1511 | 1652 | 1793 | 1934 | 2075 | 2216 | 2356 | 2497 | 2638 | 2779 | 2920 | * Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки.
Цены указаны для канала с корпусом из оцинкованной стали. Увеличение стоимости для корпуса из нержавеющей стали +6%.
Роликовое либо линейное исполнение решетки, декоративная рамка по периметру канала, тип подключения не влияют на стоимость. | | |
*При расчете стоимости нестандартной длины отопительного канала Ntherm воспользуйтесь формулой: |  | ,ЕВРО, где |  | -ближайшая меньшая стандартная длина канала, мм, со стоимостью |  | , EBPO; |  | -ближайшая меньшая стандартная длина канала, мм, со стоимостью |  | , EBPO; |  | -рассчитываемая нестандартная длина канала, мм | | |
|
» |
| |
|
|
