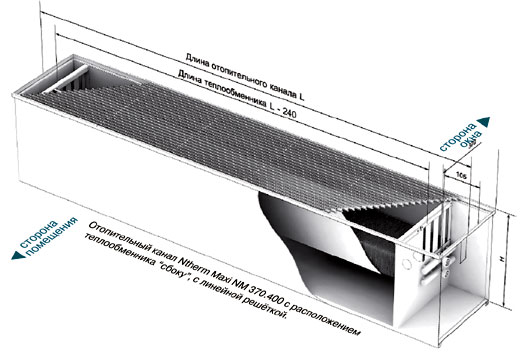

Отопительные каналы с естественной конвекцией Ntherm Maxi 370 | | | | Технические данные
Ntherm Maxi 370. Расположение теплообменника "сбоку". Исполнение с декоративной рамкой и решеткой. | Ширина отопительного канала, мм | 370 | | Ширина решетки, мм | 360 | | Длина отопительного канала, мм | любая | | Высота отопительного канала H, мм | 300, 400,
500, 600 | | Регулировочный диапазон высоты канала, мм | 50 | | Тип подключения | G 3/4"

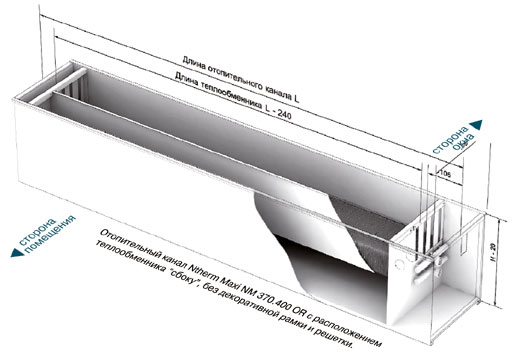

евроконус | | Расположение теплообменника | "сбоку" | | | | | Технические данные
Ntherm Maxi 370. Расположение теплообменника "сбоку". Исполнение без декоративной рамки и решетки. | Ширина отопительного канала, мм | 370 | | Ширина решетки, мм | 360 | | Длина отопительного канала, мм | любая | | Высота отопительного канала H-20, мм | 280, 380,
480. 580 | | Регулировочный диапазон высоты канала, мм | 50 | | Тип подключения | G 3/4"
евроконус | | Расположение теплообменника | "сбоку" | | | | | Технические данные
Ntherm Maxi 430. Расположение теплообменника "в середине". Исполнение с декоративной рамкой и решеткой. | Ширина отопительного канала, мм | 430 | | Ширина решетки, мм | 420 | | Длина отопительного канала, мм | любая | | Высота отопительного канала H, мм | 300, 400,
500, 600 | | Регулировочный диапазон высоты канала, мм | 50 | | Тип подключения | G 3/4"
евроконус | | Расположение теплообменника | "в середине" | | | Габаритные размеры отопительного канала Ntherm Maxi 370:
• ширина рамки отопительного канала 370 мм;
• ширина решетки 360 мм;
• каналы имеют четыре типоразмера по высоте - 300 мм, 400 мм, 500 мм, 600 мм;
• диапазон регулирования по высоте канала - 50мм;
• длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка. Резьбовое подключение - G 3/4" "евроконус", c левой стороны по умолчанию.
Подключение к теплоностителю возможно слева, справа, проходное. При заказе необходимо указать • геометрические размеры отопительного канала (габаритная ширина, высота, глубина),
• подключение по теплоносителю (слева/справа, проходное/концевое),
• теплотехнические характеристики (тепловая мощность при температурах подающей-обратной линии теплоносителя, температуре в помещении),
• исполнение декоративной решетки (роликовая-линейная),
• вид поверхности декоративной решетки (анодированная, окрашенная по RAL, с нанесением фактуры дерева, мрамора, гранита),
• способ регулирования тепловой мощности канала (ручной, термостатом с выносным датчиком, комнатным термостатом с термоэлектрическим сервоприводом). | Теплопроизводительность отопительного канала Ntherm Maxi 370
| Высота, мм | Температура теплонос-ля,
°C | Температура в
помещении,
°C | Стандартная длина отопительного канала*, мм. | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | 3250 | 3500 | 3750 | 4000 | 4250 | 4500 | 4750 | 5000 | 300 | PWW 90/70 | 18 | 1156 | 1722 | 2289 | 2855 | 3422 | 3988 | 4555 | 5122 | 5688 | 6255 | 6821 | 7388 | 7954 | 8521 | 9087 | 9654 | 10220 | 10787 | 20 | 1106 | 1648 | 2190 | 2732 | 3274 | 3816 | 4358 | 4900 | 5442 | 5984 | 6526 | 7068 | 7610 | 8152 | 8694 | 9236 | 9778 | 10320 | 22 | 1056 | 1574 | 2092 | 2610 | 3127 | 3645 | 4163 | 4681 | 5198 | 5716 | 6234 | 6752 | 7269 | 7787 | 8305 | 8823 | 9340 | 9858 | PWW 75/65 | 20 | 864 | 1288 | 1712 | 2136 | 2559 | 2983 | 3407 | 3831 | 4254 | 4678 | 5102 | 5526 | 5949 | 6373 | 6797 | 7221 | 7644 | 8068 | удельная теплопроизводительность отопительного канала PWW 75/65/20 = 1695 Вт/метр конвектора | 400 | PWW 90/70 | 18 | 1352 | 2014 | 2677 | 3340 | 4002 | 4665 | 5328 | 5990 | 6653 | 7315 | 7978 | 8641 | 9303 | 9966 | 10629 | 11291 | 11954 | 12617 | 20 | 1292 | 1926 | 2559 | 3193 | 3827 | 4460 | 5094 | 5727 | 6361 | 6994 | 7628 | 8261 | 8895 | 9528 | 10162 | 10795 | 11429 | 12062 | 22 | 1234 | 1839 | 2443 | 3048 | 3653 | 4258 | 4862 | 5467 | 6072 | 6677 | 7282 | 7886 | 8491 | 9096 | 9701 | 10305 | 10910 | 11515 | PWW 75/65 | 20 | 1007 | 1500 | 1994 | 2487 | 2981 | 3474 | 3968 | 4461 | 4955 | 5448 | 5942 | 6435 | 6929 | 7422 | 7916 | 8409 | 8903 | 9396 | удельная теплопроизводительность отопительного канала PWW 75/65/20 = 1974 Вт/метр конвектора | 500 | PWW 90/70 | 18 | 1566 | 2334 | 3101 | 3869 | 4637 | 5404 | 6172 | 6939 | 7707 | 8475 | 9242 | 10010 | 10778 | 11545 | 12313 | 13081 | 13848 | 14616 | 20 | 1496 | 2230 | 2963 | 3697 | 4430 | 5163 | 5897 | 6630 | 7364 | 8097 | 8831 | 9564 | 10298 | 11031 | 11764 | 12498 | 13231 | 13965 | 22 | 1427 | 2127 | 2827 | 3526 | 4226 | 4926 | 5625 | 6325 | 7025 | 7724 | 8424 | 9124 | 9824 | 10523 | 11223 | 11923 | 12622 | 13322 | PWW 75/65 | 20 | 1161 | 1731 | 2300 | 2869 | 3438 | 4008 | 4577 | 5146 | 5715 | 6285 | 6854 | 7423 | 7992 | 8562 | 9131 | 9700 | 10269 | 10839 | удельная теплопроизводительность отопительного канала PWW 75/65/20 = 2277 Вт/метр конвектора | 600 | PWW 90/70 | 18 | 1621 | 2416 | 3210 | 4005 | 4800 | 5594 | 6389 | 7184 | 7978 | 8773 | 9568 | 10362 | 11157 | 11952 | 12746 | 13541 | 14336 | 15130 | 20 | 1547 | 2306 | 3064 | 3823 | 4581 | 5640 | 6098 | 6857 | 7615 | 8374 | 9133 | 9891 | 10650 | 11408 | 12167 | 12925 | 13684 | 14442 | 22 | 1475 | 2198 | 2920 | 3643 | 4366 | 5089 | 5812 | 6535 | 7258 | 7980 | 8703 | 9426 | 10149 | 10872 | 11595 | 12318 | 13040 | 13763 | PWW 75/65 | 20 | 1194 | 1780 | 2365 | 2951 | 3536 | 4122 | 4707 | 5293 | 5878 | 6464 | 7049 | 7635 | 8220 | 8806 | 9391 | 9977 | 10562 | 11148 | удельная теплопроизводительность отопительного канала PWW 75/65/20 = 2342 Вт/метр конвектора | Тепловые мощности измерены в соответствии с нормами EAN 442
при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65 | |  | * Для рачета теплопроизводительности отопительных каналов настандартной длины для других графиков температур воспользуйтесь калькулятором. | | | Стоимость отопительного канала Ntherm Maxi 370 с решеткой типа 1827
| | Высота, мм | Исполнение алюминиевой решетки | Стандартная длина отопительного канала*, мм.
Стоимость, €. | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | 3250 | 3500 | 3750 | 4000 | 4250 | 4500 | 4750 | 5000 | 300 | анодированная в цвет алюминия | 374 | 481 | 587 | 694 | 801 | 908 | 1014 | 1121 | 1228 | 1335 | 1442 | 1548 | 1655 | 1762 | 1869 | 1976 | 2082 | 2189 | | анодированная в цвет бронзы | 385 | 494 | 604 | 714 | 824 | 934 | 1044 | 1154 | 1264 | 1374 | 1483 | 1593 | 1703 | 1813 | 1923 | 2033 | 2143 | 2253 | | анодированная в цвет латуни | 385 | 494 | 604 | 714 | 824 | 934 | 1044 | 1154 | 1264 | 1374 | 1483 | 1593 | 1703 | 1813 | 1923 | 2033 | 2143 | 2253 | | в цвет по RAL | 412 | 532 | 651 | 771 | 890 | 1010 | 1130 | 1249 | 1369 | 1488 | 1608 | 1727 | 1847 | 1967 | 2086 | 2206 | 2325 | 2445 | | с фактурой дерева, мрамора, гранита | 489 | 634 | 779 | 925 | 1070 | 1215 | 1360 | 1505 | 1651 | 1796 | 1941 | 2086 | 2231 | 2377 | 2522 | 2667 | 2812 | 2957 | 400 | анодированная в цвет алюминия | 400 | 514 | 628 | 743 | 857 | 971 | 1085 | 1200 | 1314 | 1428 | 1543 | 1657 | 1771 | 1885 | 2000 | 2114 | 2228 | 2342 | | анодированная в цвет бронзы | 412 | 529 | 647 | 764 | 882 | 999 | 1117 | 1235 | 1352 | 1470 | 1587 | 1705 | 1822 | 1940 | 2058 | 2175 | 2293 | 2410 | | анодированная в цвет латуни | 412 | 529 | 647 | 764 | 882 | 999 | 1117 | 1235 | 1352 | 1470 | 1587 | 1705 | 1822 | 1940 | 2058 | 2175 | 2293 | 2410 | | в цвет по RAL | 425 | 547 | 668 | 790 | 912 | 1033 | 1155 | 1277 | 1398 | 1520 | 1642 | 1763 | 1885 | 2007 | 2129 | 2250 | 2372 | 2494 | | с фактурой дерева, мрамора, гранита | 475 | 612 | 748 | 885 | 1021 | 1158 | 1294 | 1431 | 1568 | 1704 | 1841 | 1977 | 2114 | 2250 | 2387 | 2524 | 2660 | 2797 | 500 | анодированная в цвет алюминия | 452 | 581 | 710 | 839 | 968 | 1097 | 1227 | 1356 | 1485 | 1614 | 1743 | 1872 | 2001 | 2130 | 2259 | 2389 | 2518 | 2647 | | анодированная в цвет бронзы | 465 | 598 | 731 | 864 | 996 | 1129 | 1262 | 1395 | 1528 | 1661 | 1794 | 1926 | 2059 | 2192 | 2325 | 2458 | 2591 | 2724 | | анодированная в цвет латуни | 465 | 598 | 731 | 864 | 996 | 1129 | 1262 | 1395 | 1528 | 1661 | 1794 | 1926 | 2059 | 2192 | 2325 | 2458 | 2591 | 2724 | | в цет по RAL | 476 | 612 | 748 | 884 | 1021 | 1157 | 1293 | 1429 | 1565 | 1701 | 1837 | 1973 | 2109 | 2245 | 2382 | 2518 | 2654 | 2790 | | с фактурой дерева, мрамора, гранита | 525 | 675 | 825 | 975 | 1125 | 1275 | 1425 | 1576 | 1726 | 1876 | 2026 | 2176 | 2326 | 2476 | 2626 | 2776 | 2926 | 3077 | 600 | анодированная в цвет алюминия | 529 | 680 | 831 | 982 | 1133 | 1284 | 1435 | 1586 | 1737 | 1888 | 2039 | 2190 | 2341 | 2493 | 2644 | 2795 | 2946 | 3097 | | анодированная в цвет бронзы | 544 | 699 | 855 | 1010 | 1166 | 1321 | 1477 | 1632 | 1788 | 1943 | 2098 | 2254 | 2409 | 2565 | 2720 | 2876 | 3031 | 3187 | | анодированная в цвет латуни | 544 | 699 | 855 | 1010 | 1166 | 1321 | 1477 | 1632 | 1788 | 1943 | 2098 | 2254 | 2409 | 2565 | 2720 | 2876 | 3031 | 3187 | | в цвет по RAL | 556 | 714 | 873 | 1032 | 1191 | 1349 | 1508 | 1667 | 1825 | 1984 | 2143 | 2302 | 2460 | 2619 | 2778 | 2937 | 3095 | 3254 | | с фактурой дерева, мрамора, гранита | 609 | 783 | 958 | 1132 | 1306 | 1480 | 1654 | 1828 | 2002 | 2176 | 2351 | 2525 | 2699 | 2873 | 3047 | 3221 | 3395 | 3569 | * Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки.
Цены указаны для канала с корпусом из оцинкованной стали. Увеличение стоимости для корпуса из нержавеющей стали +6%.
Роликовое либо линейное исполнение решетки, декоративная рамка по периметру канала, тип подключения не влияют на стоимость. | | |
*При расчете стоимости нестандартной длины отопительного канала Ntherm воспользуйтесь формулой: |  | ,ЕВРО, где |  | -ближайшая меньшая стандартная длина канала, мм, со стоимостью |  | , EBPO; |  | -ближайшая меньшая стандартная длина канала, мм, со стоимостью |  | , EBPO; |  | -рассчитываемая нестандартная длина канала, мм | | |
|
» |
| |
|
|
