Главная arrow Принудительная конвекция arrow Qtherm arrow Qtherm 250
Qtherm 250

Отопительные каналы с принудительной конвекцией тангенциальными вентиляторами Qtherm 250



Отопительные каналы Qtherm 250

Отопительные каналы, выпускаемые под брендом Varmann, разработаны для помещений с большим количеством остекления и интенсивным воздухообменом. Они предназначены для установки заподлицо с напольным покрытием и могут использоваться для обогрева или охлаждения в зависимости от температуры и типа энергоносителя. Каналы монтируются на небольшом расстоянии от окон и являются эффективным барьером, уменьшающим потери тепла в зимний период.

Qtherm 250 стала одной из наиболее популярных модификаций благодаря сочетанию небольших габаритов и высокой энергоэффективности.

Конструктивные особенности

В конструкции устройства использован принцип принудительной конвекции. Установленные внутри желоба тангенциальные вентиляторы захватывают воздух со стороны окна и направляют его поток в теплообменник, откуда он снова поступает в помещение. Регулировка скорости вращения крыльчатки и расхода теплоносителя позволяет подобрать оптимальный режим обогрева или охлаждения и обеспечивает экономичность системы.

ООО «Сантехстрой-Комплект» предлагает отопительные каналы Qtherm 250 в различных исполнениях по длине, материалу корпуса, питанию электродвигателя и декоративной отделке лицевой поверхности.


Комплект поставки
Собранный, готовый к монтажу отопительный канал Qtherm включает в себя

•  жёлоб из оцинкованной стали (под заказ-из нержавеющей стали), покрытый износостойким чёрным порошковым покрытием;
быстросъёмный теплообменник, с соединением "евроконус" G 3/4”;
•  тангенциальный вентилятор в защитном кожухе на виброопорах;
•  микропроцессорный регулятор с возможностью плавного изменения скорости вращения вентиляторов;
•  роликовую, либо линейную решетку, из анодированного алюминия, либо окрашенную по RAL, либо с фактурой дерева, мрамора, гранита;
•  декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
•  комплект крепёжно-регулировочных ножек;
•  воздухоспускной клапан 3/8 ”;
•  паспорт, инструкцию по монтажу и эксплуатации.

При заказе необходимо указать
•  геометрические размеры отопительного канала (габаритная ширина, высота, глубина),
•  подключение по теплоносителю (слева/справа, проходное/концевое),
•  теплотехнические характеристики (тепловая мощность при температурах подающей-обратной линии теплоносителя, температуре в помещении),
•  исполнение декоративной решетки (роликовая-линейная),
•  вид поверхности декоративной решетки (анодированная, окрашенная по RAL, с нанесением фактуры дерева, мрамора, гранита),
•  способ регулирования тепловой мощности канала (ручной, термостатом с выносным датчиком, комнатным термостатом с термоэлектрическим сервоприводом).



Габаритные размеры Qtherm 250

Ширина канала, мм

250

Ширина решетки, мм

240

Длина отопительного канала, мм

любая

Высота канала, мм
75, 110
Регулировочный диапазон высоты канала, мм

75..110,
110..145

Длина теплообменника канала, мм

длина канала-375

Тип подключения

G 3/4" (проходное)

Удельная теплопроизводительность отопительного канала при отключенных вентиляторах (естественная конвекция) для PWW 75/65/20 °C, Вт/м
447

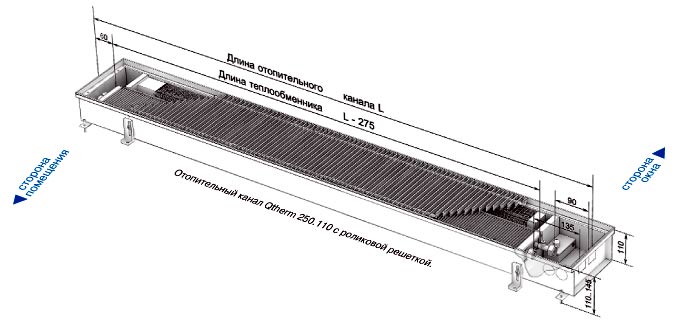

Габаритные размеры отопительного канала Qtherm 250:
•  ширина рамки отопительного канала 250 мм;
•  ширина решетки 240 мм;
•  высота отопительного канала 75, 110 мм;
•  диапазон регулирования по высоте канала - от 75 до 110 мм, от 110 до 145 мм;
•  длина отопительного канала - любая;
•  стандартная длина отопительного канала от 750 до 4750 мм с шагом 500 мм
•  длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка.

Резьбовое подключение - G 3/4" "евроконус", c левой стороны по умолчанию (правое подключение необходимо уточнить при заказе)
Подключение по теплоностителю возможно слева, справа, проходное.

Тангенциальные вентиляторы установлены в отопительном канале на шумо- и вибропоглощающие опоры. Канал укомплекторан микропроцессорным регулятором плавного изменения частоты вращения вентиляторов.
Фильтр очистки воздуха не входит в базовый комплект поставки отопительного канала. Фильтр класса G2 согласно нормам DIN EN 779. При снятой решетке фильтр легко снимается и подлежит, по необходимости, сухой, либо влажной чистке. По желанию заказчика возможна поставка нового фильтра.

Электротехнические данные отопительного канала Qtherm 250
Стандартная длина отопительного канала, мм.
750
1250
1750
2250
2750
3250
Количество вентиляторов, шт
1
2
3
4
5
6
Потребляемая мощность при переменном напряжении питания ~220 В, 50Гц, Вт
14
28
42
56
70
84
Потребляемая мощность при постоянном напряжении питания -12В, Вт
6
12
18
24
30
36
Уровень звуковой мощности Lwa, dB
Скорость вращения вентиляторов
Стандартная длина отопительного канала, мм.
750
1250
1750
2250
2750
3250
0% естественная конвекция
0
0
0
0
0
0
40 %
16
18
19
20
20
20
60 %
19
21
22
23
23
23
80 %
25
27
28
29
29
29
90 %
29
31
32
33
33
33
100 %
33
35
36
37
37
37
Теплопроизводительность отопительного канала Qtherm 250.75 (высотой 75 мм), Вт
Скорость вращения вентиляторов
Температура теплонос-ля, °C
Температура в помещении, °C
Стандартная длина отопительного канала*, мм.
750
1250
1750
2250
2750
3250
40 %
PWW 90/70
20
373
761
1149
1538
1926
2314
PWW 75/65
20
304
621
937
1254
1570
1887
60 %
PWW 90/70
20
510
1041
1573
2104
2636
3167
PWW 75/65
20
416
849
1289
1716
2149
2582
80 %
PWW 90/70
20
647
1322
1996
2671
3345
4020
PWW 75/65
20
528
1078
1628
2177
2727
3277
90 %
PWW 90/70
20
716
1462
2208
2954
3700
4446
PWW 75/65
20
584
1192
1800
2408
3017
3625
100 %
PWW 90/70
20
785
1602
2420
3237
4055
4872
PWW 75/65
20
640
1306
1973
2639
3306
3972
Теплопроизводительность отопительного канала Qtherm 250.110 (высотой 110мм), Вт
Скорость вращения вентиляторов
Температура теплонос-ля, °C
Температура в помещении, °C
Стандартная длина отопительного канала*, мм.
750
1250
1750
2250
2750
3250
0% естественная конвекция
PWW 90/70
20
273
558
843
1128
1413
1698
PWW 75/65
20
215
438
662
885
1109
1332
40 %
PWW 90/70
20
401
819
1237
1655
2073
2491
PWW 75/65
20
327
668
1009
1350
1690
2031
60 %
PWW 90/70
20
549
1121
1693
2265
2837
3409
PWW 75/65
20
448
914
1380
1847
2313
2780
80 %
PWW 90/70
20
697
1423
2149
2875
3601
4327
PWW 75/65
20
568
1160
1752
2344
2936
3528
90 %
PWW 90/70
20
771
1574
2377
3180
3983
4786
PWW 75/65
20
629
1283
1938
2593
3247
3902
100 %
PWW 90/70
20
845
1725
2605
3485
4365
5245
PWW 75/65
20
689
1406
2124
2841
3559
4276

Тепловые мощности измерены в соответствии с нормами EAN 442
при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65


* Для рачета теплопроизводительности отопительных каналов настандартной длины для других графиков температур воспользуйтесь калькулятором.

Стоимость отопительного канала Qtherm 250 с решеткой типа 1827

Высота, мм
Исполнение алюминиевой решетки
Стандартная длина отопительного канала*, мм.
Стоимость, €.
750
1250
1750
2250
2750
3250
75
анодированная в цвет алюминия
463
621
779
937
1095
1253
анодированная в цвет бронзы
477
639
802
964
1127
1289
анодированная в цвет латуни
477
639
802
964
1127
1289
в цвет по RAL
488
663
837
1012
1186
1361
с фактурой дерева, мрамора, гранита
530
733
936
1139
1342
1545
110
анодированная в цвет алюминия
470
630
790
951
1111
1271
анодированная в цвет бронзы
483
648
813
978
1143
1308
анодированная в цвет латуни
483
648
813
978
1143
1308
в цвет по RAL
495
672
848
1025
1202
1379
с фактурой дерева, мрамора, гранита
537
742
947
1153
1358
1563

* Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки.
Цены указаны для канала с корпусом из оцинкованной стали. Увеличение стоимости для корпуса из нержавеющей стали +6%.
Напряжение питания вентиляторов (~220В, либо -12В), роликовое либо линейное исполнение решетки, декоративная рамка по периметру канала, тип подключения не влияют на стоимость.

* При расчете стоимости нестандартной длины отопительного канала воспользуйтесь формулой:

, €, где
– стоимость отопительного канала ближайшей меньшей стандартной длины, €;
- наценка на удлинение отопительного канала на , €;
– удлинение отопительного канала от ближайшего меньшего стандартной длины, мм

  »
