Qtherm 370

Отопительные каналы с принудительной конвекцией тангенциальными вентиляторами Qtherm 370



Отопительные каналы Qtherm 370

Конвекционные каналы Qtherm 370, выпускаемые под брендом Varmann, разработаны для помещений, имеющих высокую потребность в дополнительном обогреве. Они имеют ширину 370 мм и предназначены для внутрипольной установки заподлицо с покрытием, но также могут монтироваться в ниши и под подоконники в зависимости от архитектуры и требуемой производительности.

Особенности конструкции

Каналы Qtherm 370 подключаются к системам водяного отопления или источникам холода и могут использоваться не только для обогрева, но и для охлаждения помещения. Теплообменник, снабженный запорной арматурой, изготовлен из медной трубы с оребрением из тонкого алюминиевого листа. Такое сочетание материалов дает максимальную эффективность системе благодаря их высокой теплопроводности и большой площади контакта с потоком воздуха.

Вентиляторы с регулировкой скорости вращения позволяют привести в соответствие расход теплоносителя, работу циркуляционного насоса и тепловую производительность, требуемую для помещения.

Специалисты ООО «Сантехстрой-Комплект» готовы в максимально сжатые сроки произвести расчет системы и выполнить ее полную комплектацию. Мы гарантируем высокое качество услуг по приемлемой стоимости.


Комплект поставки
Собранный, готовый к монтажу отопительный канал Qtherm включает в себя

•  жёлоб из оцинкованной стали (под заказ-из нержавеющей стали), покрытый износостойким чёрным порошковым покрытием;
быстросъёмный теплообменник, с соединением "евроконус" G 3/4”;
•  тангенциальный вентилятор в защитном кожухе на виброопорах;
•  микропроцессорный регулятор с возможностью плавного изменения скорости вращения вентиляторов;
•  роликовую, либо линейную решетку, из анодированного алюминия, либо окрашенную по RAL, либо с фактурой дерева, мрамора, гранита;
•  декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
•  комплект крепёжно-регулировочных ножек;
•  воздухоспускной клапан 3/8 ”;
•  паспорт, инструкцию по монтажу и эксплуатации.

При заказе необходимо указать
•  геометрические размеры отопительного канала (габаритная ширина, высота, глубина),
•  подключение по теплоносителю (слева/справа, проходное/концевое),
•  теплотехнические характеристики (тепловая мощность при температурах подающей-обратной линии теплоносителя, температуре в помещении),
•  исполнение декоративной решетки (роликовая-линейная),
•  вид поверхности декоративной решетки (анодированная, окрашенная по RAL, с нанесением фактуры дерева, мрамора, гранита),
•  способ регулирования тепловой мощности канала (ручной, термостатом с выносным датчиком, комнатным термостатом с термоэлектрическим сервоприводом).



Габаритные размеры Qtherm 370

Ширина канала, мм

370

Ширина решетки, мм

360

Длина отопительного канала, мм

любая

Высота канала, мм
75, 110
Регулировочный диапазон высоты канала, мм

75..110,
110..145

Длина теплообменника канала, мм

длина канала-375

Тип подключения

G 3/4" (проходное)

Удельная теплопроизводительность отопительного канала при отключенных вентиляторах (естественная конвекция) для PWW 75/65/20 °C, Вт/м
447

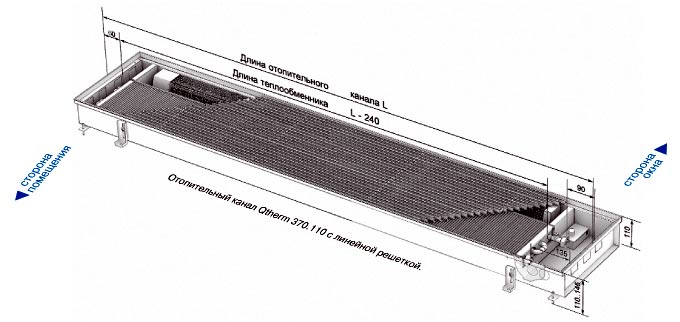

Габаритные размеры отопительного канала Qtherm 370:
•  ширина рамки отопительного канала 370 мм;
•  ширина решетки 360 мм;
•  высота отопительного канала 75, 110 мм;
•  диапазон регулирования по высоте канала - от 75 до 110 мм, от 110 до 145 мм;
•  длина отопительного канала - любая;
•  стандартная длина отопительного канала от 750 до 4750 мм с шагом 500 мм
•  длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка.

Резьбовое подключение - G 3/4" "евроконус", c левой стороны по умолчанию (правое подключение необходимо уточнить при заказе)
Подключение по теплоностителю возможно слева, справа, проходное.

Тангенциальные вентиляторы установлены в отопительном канале на шумо- и вибропоглощающие опоры. Канал укомплекторан микропроцессорным регулятором плавного изменения частоты вращения вентиляторов.
Фильтр очистки воздуха не входит в базовый комплект поставки отопительного канала. Фильтр класса G2 согласно нормам DIN EN 779. При снятой решетке фильтр легко снимается и подлежит, по необходимости, сухой, либо влажной чистке. По желанию заказчика возможна поставка нового фильтра.

Электротехнические данные отопительного канала Qtherm 370
Стандартная длина отопительного канала, мм.
750
1250
1750
2250
2750
3250
Количество вентиляторов, шт
1
2
3
4
5
6
Потребляемая мощность при переменном напряжении питания ~220 В, 50Гц, Вт
14
28
42
56
70
84
Потребляемая мощность при постоянном напряжении питания -12В, Вт
6
12
18
24
30
36
Уровень звуковой мощности Lwa, dB
Скорость вращения вентиляторов
Стандартная длина отопительного канала, мм.
750
1250
1750
2250
2750
3250
0% естественная конвекция
0
0
0
0
0
0
40 %
16
18
19
20
20
20
60 %
19
21
22
23
23
23
80 %
25
27
28
29
29
29
90 %
29
31
32
33
33
33
100 %
33
35
36
37
37
37
Теплопроизводительность отопительного канала Qtherm 370.75 (высотой 75 мм), Вт
Скорость вращения вентиляторов
Температура теплонос-ля, °C
Температура в помещении, °C
Стандартная длина отопительного канала*, мм.
750
1250
1750
2250
2750
3250
40 %
PWW 90/70
20
616
1258
1900
2541
3183
3825
PWW 75/65
20
502
1025
1549
2072
2595
3118
60 %
PWW 90/70
20
843
1721
2599
3478
4356
5234
PWW 75/65
20
687
1403
2119
2835
3551
4267
80 %
PWW 90/70
20
1070
2185
3299
4414
5528
6643
PWW 75/65
20
872
1781
2690
3599
4507
5416
90 %
PWW 90/70
20
1184
2416
3649
4882
6115
7348
PWW 75/65
20
965
1970
2975
3980
4985
5991
100 %
PWW 90/70
20
1297
2648
3999
5350
6701
8052
PWW 75/65
20
1057
2159
3260
4362
5463
6565
Теплопроизводительность отопительного канала Qtherm 370.110 (высотой 110мм), Вт
Скорость вращения вентиляторов
Температура теплонос-ля, °C
Температура в помещении, °C
Стандартная длина отопительного канала*, мм.
750
1250
1750
2250
2750
3250
0% естественная конвекция
PWW 90/70
20
436
889
1343
1797
2250
2704
PWW 75/65
20
342
698
1054
1410
1766
2122
40 %
PWW 90/70
20
647
1320
1994
2667
3341
4014
PWW 75/65
20
527
1076
1625
2174
2724
3273
60 %
PWW 90/70
20
885
1806
2728
3650
4571
5493
PWW 75/65
20
721
1473
2224
2976
3727
4478
80 %
PWW 90/70
20
1123
2293
3462
4632
5802
6972
PWW 75/65
20
916
1869
2823
3777
4730
5684
90 %
PWW 90/70
20
1242
2536
3830
5124
6417
7711
PWW 75/65
20
1013
2068
3122
4177
5232
6287
100 %
PWW 90/70
20
1361
2779
4197
5615
7033
8451
PWW 75/65
20
1110
2266
3422
4578
5734
6890

Тепловые мощности измерены в соответствии с нормами EAN 442
при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65


* Для рачета теплопроизводительности отопительных каналов настандартной длины для других графиков температур воспользуйтесь калькулятором.

Стоимость отопительного канала Qtherm 370 с решеткой типа 1827

Высота, мм
Исполнение алюминиевой решетки
Стандартная длина отопительного канала*, мм.
Стоимость, €.
750
1250
1750
2250
2750
3250
75
анодированная в цвет алюминия
637
837
1037
1237
1437
1637
анодированная в цвет бронзы
655
861
1067
1273
1479
1685
анодированная в цвет латуни
655
861
1067
1273
1479
1685
в цвет по RAL
675
901
1127
1352
1578
1804
с фактурой дерева, мрамора, гранита
752
1029
1306
1583
1860
2137
110
анодированная в цвет алюминия
646
849
1052
1255
1458
1661
анодированная в цвет бронзы
665
874
1083
1291
1500
1709
анодированная в цвет латуни
665
874
1083
1291
1500
1709
в цвет по RAL
684
913
1141
1370
1599
1827
с фактурой дерева, мрамора, гранита
761
1041
1321
1601
1881
2160

* Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки.
Цены указаны для канала с корпусом из оцинкованной стали. Увеличение стоимости для корпуса из нержавеющей стали +6%.
Напряжение питания вентиляторов (~220В, либо -12В), роликовое либо линейное исполнение решетки, декоративная рамка по периметру канала, тип подключения не влияют на стоимость.

* При расчете стоимости нестандартной длины отопительного канала воспользуйтесь формулой:

, €, где
– стоимость отопительного канала ближайшей меньшей стандартной длины, €;
- наценка на удлинение отопительного канала на , €;
– удлинение отопительного канала от ближайшего меньшего стандартной длины, мм

  »
