Главная arrow Принудительная конвекция arrow Qtherm Maxi arrow Qtherm Maxi 310

Qtherm Maxi 310

Отопительные каналы с принудительной конвекцией тангенциальными вентиляторами Qtherm 310



Отопительные каналы Qtherm Maxi 310

Отопительные каналы (конвекторы) Qtherm Maxi 310 – это одна из недавних разработок инженеров компании «Варманн». Приборы предназначены для использования в системах отопления с различными типами теплоносителя в помещениях с высокой потребностью в обогреве. При наличии чиллера или другого источника холода они могут применяться для охлаждения воздуха в теплое время года.

Конструкция и принцип работы

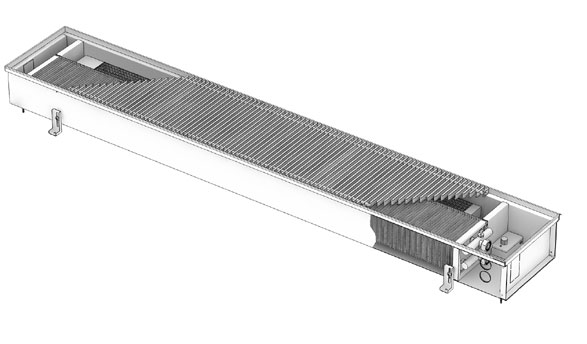

Основными конструктивными элементами прибора являются теплообменник, изготовленный из медной трубы с оребрением из алюминиевого листа, и блоки вентиляторов с регулируемой скоростью вращения. Корпус выполнен из листового металла и закрывается декоративной решеткой. Его устройство позволяет соединять несколько приборов между собой для получения единой конструкции.

При проектном положении конвектора вентиляторами к окну они всасывают холодный воздух, пропускают его через теплообменник, откуда он попадает в помещение в нагретом состоянии.

ООО «Сантехстрой-Комплект» реализует конвекторы Qtherm Maxi 310 в широком ассортименте по длине и декоративному покрытию лицевой поверхности.


Комплект поставки
Собранный, готовый к монтажу отопительный канал Qtherm включает в себя

•  жёлоб из оцинкованной стали (под заказ-из нержавеющей стали), покрытый износостойким чёрным порошковым покрытием;
быстросъёмный теплообменник, с соединением "евроконус" G 3/4”;
•  тангенциальный вентилятор в защитном кожухе на виброопорах;
•  микропроцессорный регулятор с возможностью плавного изменения скорости вращения вентиляторов;
•  роликовую, либо линейную решетку, из анодированного алюминия, либо окрашенную по RAL, либо с фактурой дерева, мрамора, гранита;
•  декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
•  комплект крепёжно-регулировочных ножек;
•  воздухоспускной клапан 3/8 ”;
•  паспорт, инструкцию по монтажу и эксплуатации.

При заказе необходимо указать
•  геометрические размеры отопительного канала (габаритная ширина, высота, глубина),
•  подключение по теплоносителю (слева/справа, проходное/концевое),
•  теплотехнические характеристики (тепловая мощность при температурах подающей-обратной линии теплоносителя, температуре в помещении),
•  исполнение декоративной решетки (роликовая-линейная),
•  вид поверхности декоративной решетки (анодированная, окрашенная по RAL, с нанесением фактуры дерева, мрамора, гранита),
•  способ регулирования тепловой мощности канала (ручной, термостатом с выносным датчиком, комнатным термостатом с термоэлектрическим сервоприводом).



Габаритные размеры Qtherm 310

Ширина канала, мм

310

Ширина решетки, мм

300

Длина отопительного канала, мм

любая

Высота канала, мм
75, 110
Регулировочный диапазон высоты канала, мм

75..110,
110..145

Длина теплообменника канала, мм

длина канала-375

Тип подключения

G 3/4" (проходное)

Удельная теплопроизводительность отопительного канала при отключенных вентиляторах (естественная конвекция) для PWW 75/65/20 °C, Вт/м
447

Габаритные размеры отопительного канала Qtherm 310:
•  ширина рамки отопительного канала 310 мм;
•  ширина решетки 300 мм;
•  высота отопительного канала 75, 110 мм;
•  диапазон регулирования по высоте канала - от 75 до 110 мм, от 110 до 145 мм;
•  длина отопительного канала - любая;
•  стандартная длина отопительного канала от 750 до 4750 мм с шагом 500 мм
•  длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка.

Резьбовое подключение - G 3/4" "евроконус", c левой стороны по умолчанию (правое подключение необходимо уточнить при заказе)
Подключение по теплоностителю возможно слева, справа, проходное.

Тангенциальные вентиляторы установлены в отопительном канале на шумо- и вибропоглощающие опоры. Канал укомплекторан микропроцессорным регулятором плавного изменения частоты вращения вентиляторов.
Фильтр очистки воздуха не входит в базовый комплект поставки отопительного канала. Фильтр класса G2 согласно нормам DIN EN 779. При снятой решетке фильтр легко снимается и подлежит, по необходимости, сухой, либо влажной чистке. По желанию заказчика возможна поставка нового фильтра.

Электротехнические данные отопительного канала Qtherm 310
Стандартная длина отопительного канала, мм.
750
1250
1750
2250
2750
3250
Количество вентиляторов, шт
1
2
3
4
5
6
Потребляемая мощность при переменном напряжении питания ~220 В, 50Гц, Вт
14
28
42
56
70
84
Потребляемая мощность при постоянном напряжении питания -12В, Вт
6
12
18
24
30
36
Уровень звуковой мощности Lwa, dB
Скорость вращения вентиляторов
Стандартная длина отопительного канала, мм.
750
1250
1750
2250
2750
3250
0% естественная конвекция
0
0
0
0
0
0
40 %
16
18
19
20
20
20
60 %
19
21
22
23
23
23
80 %
25
27
28
29
29
29
90 %
29
31
32
33
33
33
100 %
33
35
36
37
37
37
Теплопроизводительность отопительного канала Qtherm 310.75 (высотой 75 мм), Вт
Скорость вращения вентиляторов
Температура теплонос-ля, °C
Температура в помещении, °C
Стандартная длина отопительного канала*, мм.
750
1250
1750
2250
2750
3250
40 %
PWW 90/70
20
463
946
1429
1911
2394
2877
PWW 75/65
20
378
771
1165
1558
1952
2345
60 %
PWW 90/70
20
634
1295
1955
2616
3276
3937
PWW 75/65
20
517
1056
1594
2133
2671
3210
80 %
PWW 90/70
20
805
1643
2482
3320
4158
4997
PWW 75/65
20
656
1340
2023
2707
3390
4074
90 %
PWW 90/70
20
890
1871
2745
3672
4599
5527
PWW 75/65
20
726
1482
2238
2994
3750
4506
100 %
PWW 90/70
20
976
1992
3008
4024
5040
6057
PWW 75/65
20
795
1624
2452
3281
4109
4938
Теплопроизводительность отопительного канала Qtherm 310.110 (высотой 110мм), Вт
Скорость вращения вентиляторов
Температура теплонос-ля, °C
Температура в помещении, °C
Стандартная длина отопительного канала*, мм.
750
1250
1750
2250
2750
3250
0% естественная конвекция
PWW 90/70
20
355
724
1094
1464
1833
2203
PWW 75/65
20
278
568
858
1148
1438
1728
40 %
PWW 90/70
20
491
1003
1515
2027
2539
3050
PWW 75/65
20
401
818
1235
1652
2070
2487
60 %
PWW 90/70
20
672
1373
2073
2774
3474
4174
PWW 75/65
20
548
1119
1690
2261
2832
3403
80 %
PWW 90/70
20
853
1742
2631
3520
4409
5298
PWW 75/65
20
696
1421
2145
2870
3595
4320
90 %
PWW 90/70
20
944
1927
2910
3894
4877
5860
PWW 75/65
20
770
1571
2373
3174
3976
4778
100 %
PWW 90/70
20
1034
2112
3189
4267
5344
6422
PWW 75/65
20
843
1722
2600
3479
4357
5236

Тепловые мощности измерены в соответствии с нормами EAN 442
при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65


* Для рачета теплопроизводительности отопительных каналов настандартной длины для других графиков температур воспользуйтесь калькулятором.

Стоимость отопительного канала Qtherm 310 с решеткой типа 1827

Высота, мм
Исполнение алюминиевой решетки
Стандартная длина отопительного канала*, мм.
Стоимость, €.
750
1250
1750
2250
2750
3250
75
анодированная в цвет алюминия
570
746
923
1099
1276
1452
анодированная в цвет бронзы
586
768
949
1131
1313
1494
анодированная в цвет латуни
586
768
949
1131
1313
1494
в цвет по RAL
600
796
992
1189
1385
1581
с фактурой дерева, мрамора, гранита
659
896
1132
1368
1604
1840
110
анодированная в цвет алюминия
578
757
936
1115
1294
1473
анодированная в цвет бронзы
595
779
963
1147
1332
1516
анодированная в цвет латуни
595
779
963
1147
1332
1516
в цвет по RAL
608
807
1006
1205
1403
1602
с фактурой дерева, мрамора, гранита
668
906
1145
1384
1623
1861

* Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки.
Цены указаны для канала с корпусом из оцинкованной стали. Увеличение стоимости для корпуса из нержавеющей стали +6%.
Напряжение питания вентиляторов (~220В, либо -12В), роликовое либо линейное исполнение решетки, декоративная рамка по периметру канала, тип подключения не влияют на стоимость.

* При расчете стоимости нестандартной длины отопительного канала воспользуйтесь формулой:

, €, где
– стоимость отопительного канала ближайшей меньшей стандартной длины, €;
- наценка на удлинение отопительного канала на , €;
– удлинение отопительного канала от ближайшего меньшего стандартной длины, мм

»
