Qtherm Electro 250

Отопительные каналы с естественной конвекцией Qtherm Electro 250



Технические данные
Qtherm Electro 250.110

Ширина канала, мм
250
Ширина решетки, мм
240
Длина отопительного канала, мм
любая
Высота канала, мм
110
Регулировочный диапазон высоты канала, мм
110 .. 145
Длина теплообменника канала, мм
L-250
Напряжение питания
~220 B ± 10 В
Степень
электробезопастности
IP 20
Удельная тепловая мощность с метра теплообменника при макс. скорости вращения вентиляторов , Вт/м
850

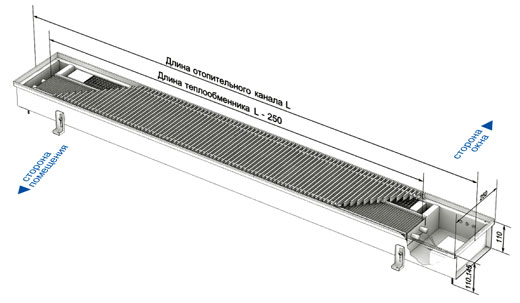

Основной вид Qtherm Electro 250.110 с линейной решеткой

Габаритные размеры отопительного канала Qtherm Electro 250.110:
•  ширина рамки отопительного канала 250 мм;
•  ширина решетки 240 мм;
•  каналы имеют четыре типоразмера по высоте - 110 мм;
•  диапазон регулирования по высоте канала - 35 мм;
•  длина отопительного канала - любая до 5000 мм;
•  длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка.

При заказе необходимо указать
•  геометрические размеры отопительного канала (габаритная ширина, высота, глубина),
•  подключение (слева/справа),
•  теплотехнические характеристики),
•  исполнение декоративной решетки (роликовая-линейная),
•  вид поверхности декоративной решетки (анодированная, окрашенная по RAL, с нанесением фактуры дерева, мрамора, гранита).

Электротехнические данные отопительного канала Qtherm Electro 250
Стандартная длина отопительного канала, мм.
750
1250
1750
2250
2750
3250
Количество вентиляторов, шт
1
2
3
4
5
6
Потребляемая мощность при переменном напряжении питания ~220 В, 50Гц, Вт
14
28
42
56
70
84
Уровень звуковой мощности Lwa, dB
Скорость вращения вентиляторов
Стандартная длина отопительного канала, мм.
750
1250
1750
2250
2750
3250
0% естественная конвекция
0
0
0
0
0
0
40 %
16
18
19
20
20
20
60 %
19
21
22
23
23
23
80 %
25
27
28
29
29
29
90 %
29
31
32
33
33
33
100 %
33
35
36
37
37
37
Теплопроизводительность отопительного канала Qtherm Electro 250.110
Скорость вращения вентиляторов
Стандартная длина отопительного канала, мм.
750
1250
1750
2250
2750
3250
0% естественная конвекция
210
420
630
840
1050
1260
60 %
553
1105
1658
2210
2763
3315
80 %
701
1403
2104
2805
3506
4208
90 %
776
1552
2328
3104
3879
4655
100 %
850
1700
2550
3400
4250
5100

* Тепловая мощность отопительного канала нестандартной длины равна тепловой мощности длины ближайшего меньшего стандартного типоразмера.

Стоимость отопительного канала Qtherm Electro 250.110 с решеткой типа 1827

Исполнение алюминиевой решетки
Стандартная длина отопительного канала*, мм.
Стоимость, €.
750
1250
1750
2250
2750
3250
анодированная в цвет алюминия
518
726
934
1143
1351
1559
анодированная в цвет бронзы
531
744
957
1170
1383
1596
анодированная в цвет латуни
531
744
957
1170
1383
1596
в цвет по RAL
543
768
992
1217
1442
1667
с фактурой дерева, мрамора, гранита
585
838
1091
1345
1598
1851

* Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки.
Тепловая мощность указана при скорости вращения вентиляторов 80% от максимальной.
Цены указаны для канала с корпусом из оцинкованной стали. Увеличение стоимости для корпуса из нержавеющей стали +6%.
Роликовое либо линейное исполнение решетки, декоративная рамка по периметру канала, тип подключения не влияют на стоимость.

*При расчете стоимости нестандартной длины отопительного канала Qtherm Electro воспользуйтесь формулой:
,ЕВРО, где
-ближайшая меньшая стандартная длина канала, мм, со стоимостью , EBPO;
-ближайшая меньшая стандартная длина канала, мм, со стоимостью , EBPO;
-рассчитываемая нестандартная длина канала, мм

»
