Главная arrow Принудительная конвекция arrow Qtherm Electro arrow Qtherm Electro 370

Qtherm Electro 370

Отопительные каналы с естественной конвекцией Qtherm Electro 370



Технические данные
Qtherm Electro 370.110

Ширина канала, мм
370
Ширина решетки, мм
360
Длина отопительного канала, мм
любая
Высота канала, мм
110
Регулировочный диапазон высоты канала, мм
110 .. 145
Длина теплообменника канала, мм
L-250
Напряжение питания
~220 B ± 10 В
Степень
электробезопастности
IP 20
Удельная тепловая мощность с метра теплообменника при макс. скорости вращения вентиляторов , Вт/м
850

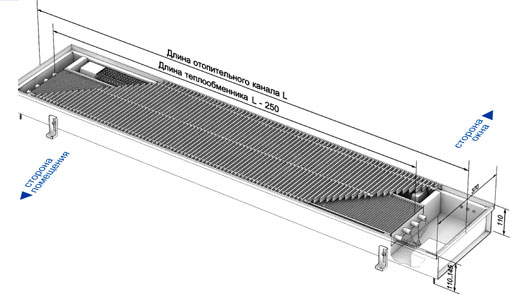

Основной вид Qtherm Electro 370.110 с линейной решеткой

Габаритные размеры отопительного канала Qtherm Electro 370.110:
•  ширина рамки отопительного канала 370 мм;
•  ширина решетки 360 мм;
•  каналы имеют четыре типоразмера по высоте - 110 мм;
•  диапазон регулирования по высоте канала - 35 мм;
•  длина отопительного канала - любая до 5000 мм;
•  длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка.

При заказе необходимо указать
•  геометрические размеры отопительного канала (габаритная ширина, высота, глубина),
•  подключение (слева/справа),
•  теплотехнические характеристики),
•  исполнение декоративной решетки (роликовая-линейная),
•  вид поверхности декоративной решетки (анодированная, окрашенная по RAL, с нанесением фактуры дерева, мрамора, гранита).

Электротехнические данные отопительного канала Qtherm Electro 370
Стандартная длина отопительного канала, мм.
750
1250
1750
2250
2750
3250
Количество вентиляторов, шт
1
2
3
4
5
6
Потребляемая мощность при переменном напряжении питания ~220 В, 50Гц, Вт
14
28
42
56
70
84
Уровень звуковой мощности Lwa, dB
Скорость вращения вентиляторов
Стандартная длина отопительного канала, мм.
750
1250
1750
2250
2750
3250
0% естественная конвекция
0
0
0
0
0
0
40 %
16
18
19
20
20
20
60 %
19
21
22
23
23
23
80 %
25
27
28
29
29
29
90 %
29
31
32
33
33
33
100 %
33
35
36
37
37
37
Теплопроизводительность отопительного канала Qtherm Electro 370.110
Скорость вращения вентиляторов
Стандартная длина отопительного канала, мм.
750
1250
1750
2250
2750
3250
0% естественная конвекция
420
840
1260
1680
2100
2520
60 %
1105
2210
3315
4420
5525
6630
80 %
1403
2805
4208
5610
7013
8415
90 %
1552
3104
4655
6207
7759
9311
100 %
1700
3400
5100
6800
8500
10200

* Тепловая мощность отопительного канала нестандартной длины равна тепловой мощности длины ближайшего меньшего стандартного типоразмера.

Стоимость отопительного канала Qtherm Electro 370.110 с решеткой типа 1827

Исполнение алюминиевой решетки
Стандартная длина отопительного канала*, мм.
Стоимость, €.
750
1250
1750
2250
2750
3250
анодированная в цвет алюминия
742
1041
1340
1639
1938
2237
анодированная в цвет бронзы
761
1066
1371
1675
1980
2285
анодированная в цвет латуни
761
1066
1371
1675
1980
2285
в цвет по RAL
780
1105
1429
1754
2079
2403
с фактурой дерева, мрамора, гранита
857
1233
1609
1985
2361
2736

* Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки.
Тепловая мощность указана при скорости вращения вентиляторов 80% от максимальной.
Цены указаны для канала с корпусом из оцинкованной стали. Увеличение стоимости для корпуса из нержавеющей стали +6%.
Роликовое либо линейное исполнение решетки, декоративная рамка по периметру канала, тип подключения не влияют на стоимость.

*При расчете стоимости нестандартной длины отопительного канала Qtherm Electro воспользуйтесь формулой:
,ЕВРО, где
-ближайшая меньшая стандартная длина канала, мм, со стоимостью , EBPO;
-ближайшая меньшая стандартная длина канала, мм, со стоимостью , EBPO;
-рассчитываемая нестандартная длина канала, мм

»
