Varmann Ntherm Air внутрипольные конвекторы.

Отопительные каналы с подачей воздуха от приточной вентиляции. Естественная конвекция.

Varmann Ntherm Air

Типоразмеры

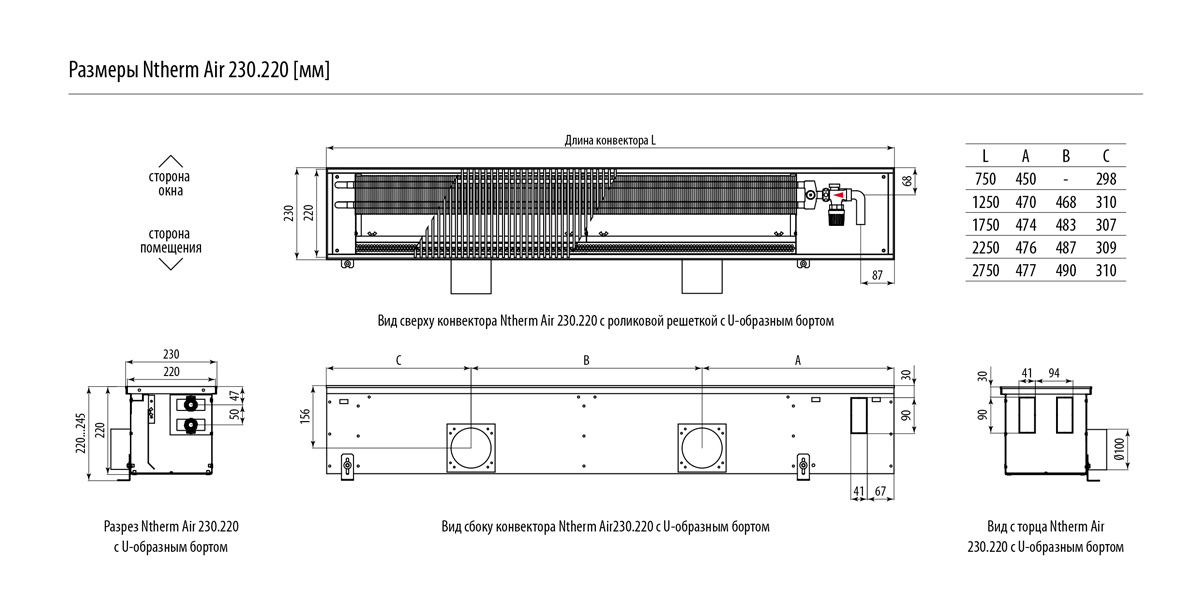

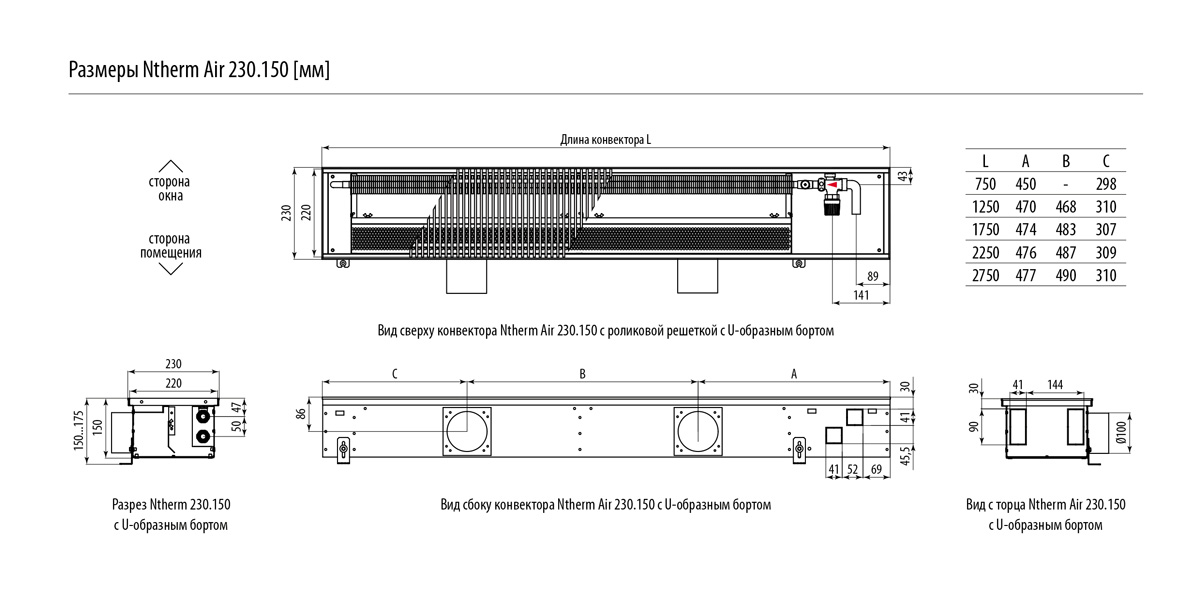

Ntherm Air 230. Высота 150, 220 [мм]

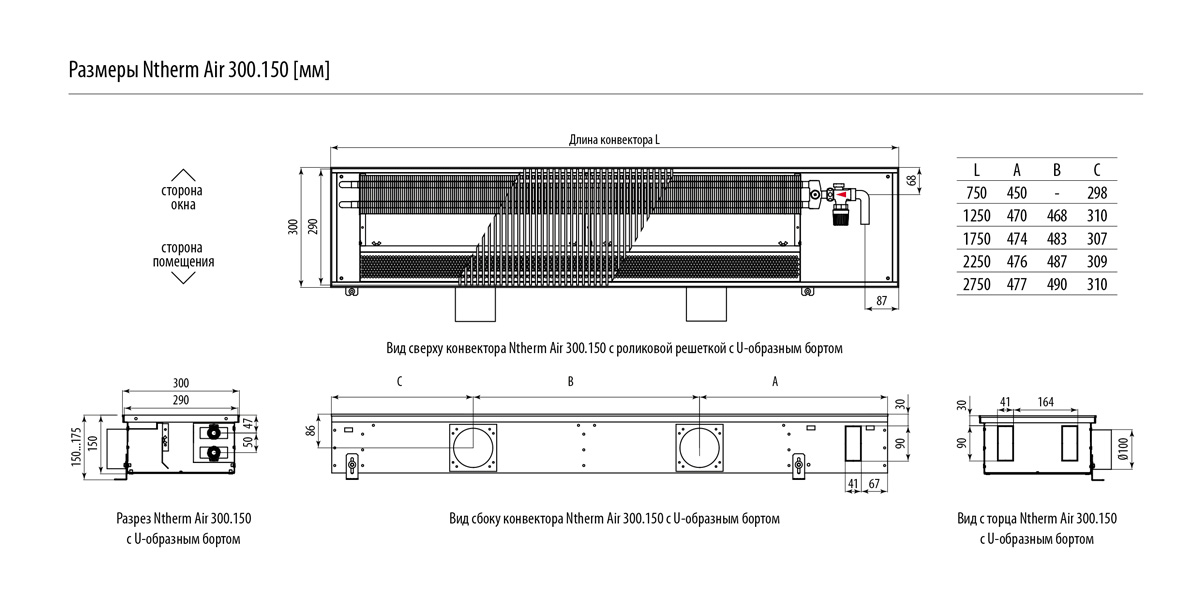

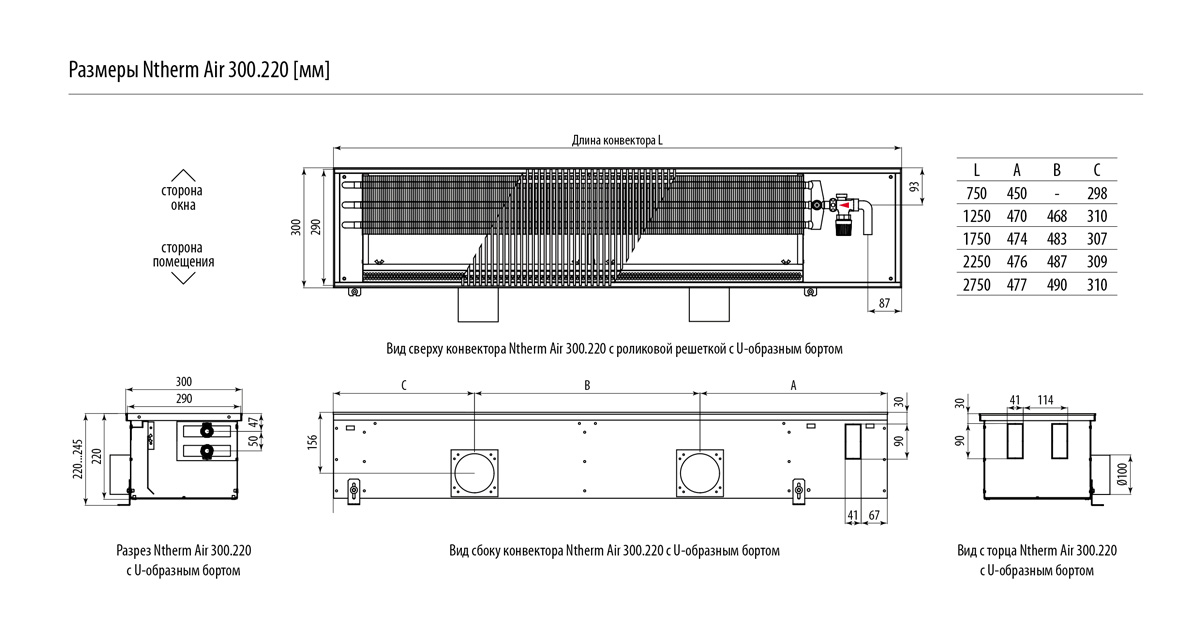

Ntherm Air 300. Высота 150, 220 [мм]

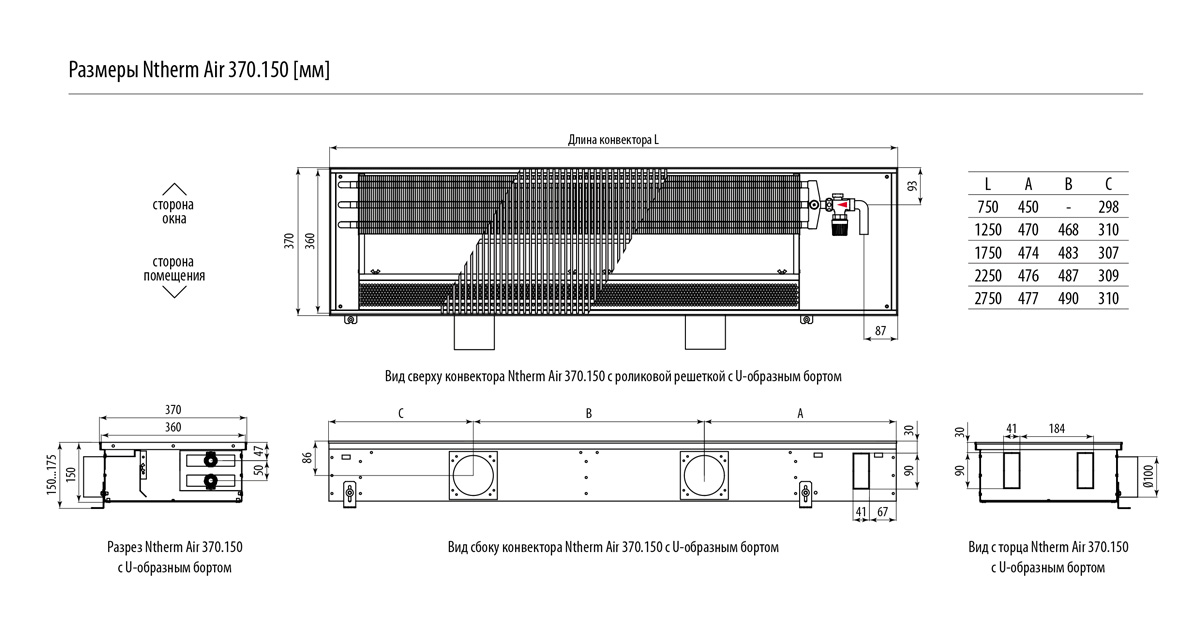

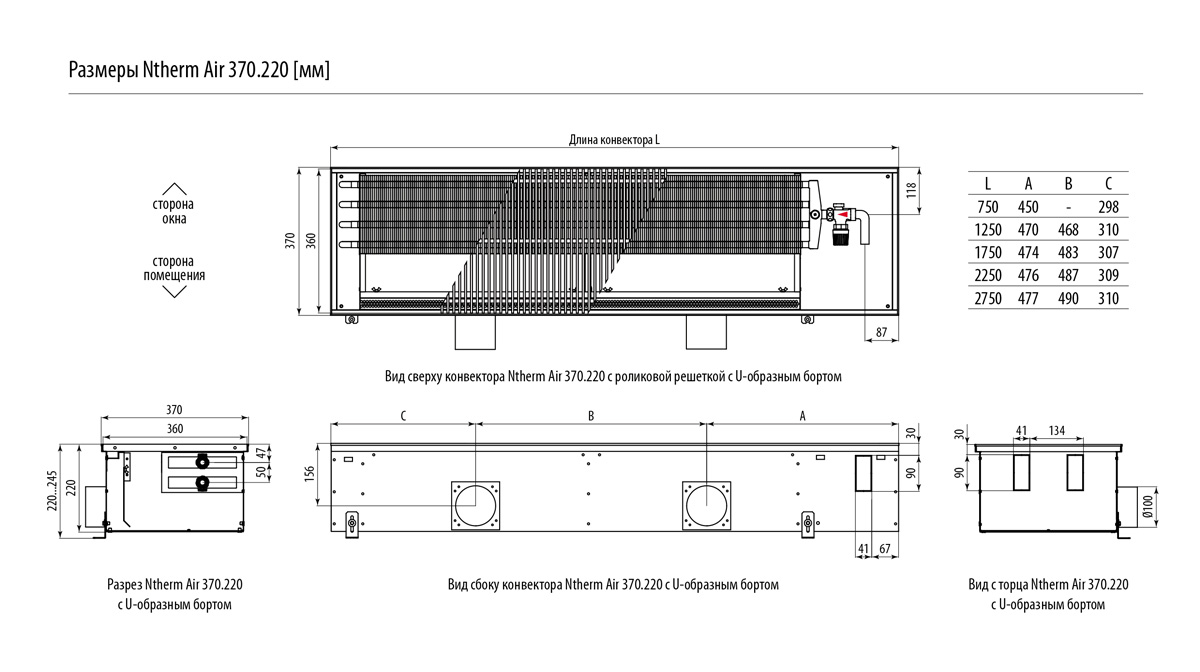

Ntherm Air 370. Высота 150, 220 [мм]



Цены на Varmann Ntherm Electro

Скачать прайс-лист

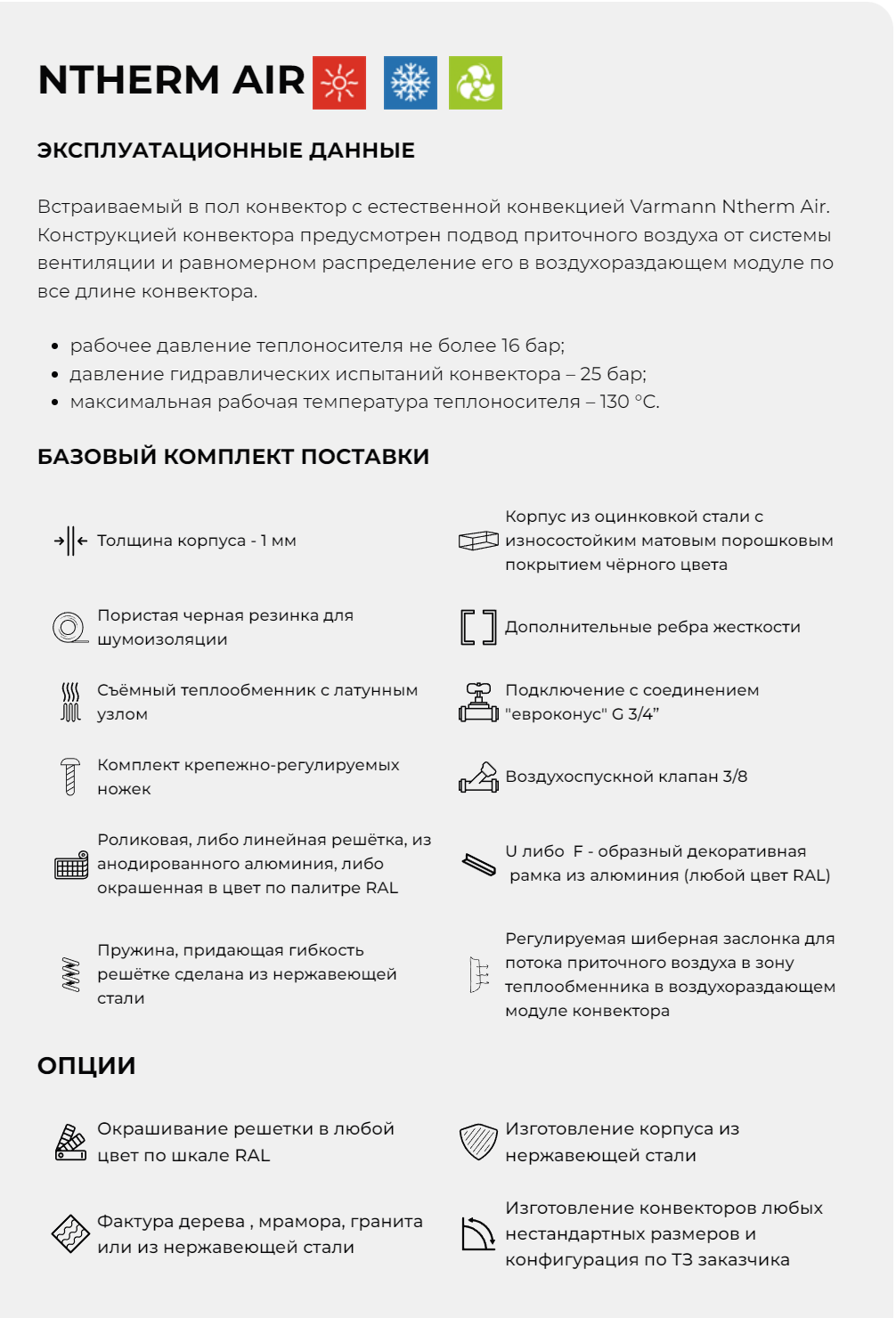

Базовая комплектация

корпус из оцинкованной или нержавеющей стали с порошковым покрытием; декоративная рамка по периметру корпуса из алюминия U–образного, либо F–образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой; комплект крепёжно–регулировочных ножек; роликовая, либо линейная решётка, из анодированного алюминия, либо окрашенная в цвет по палитре RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали; съёмный теплообменник с латунным узлом подключения с соединением "евроконус" G 3/4”; воздухоспускной клапан 3/8; паспорт, инструкция по монтажу и эксплуатации.



Назначение



Описание конструкции

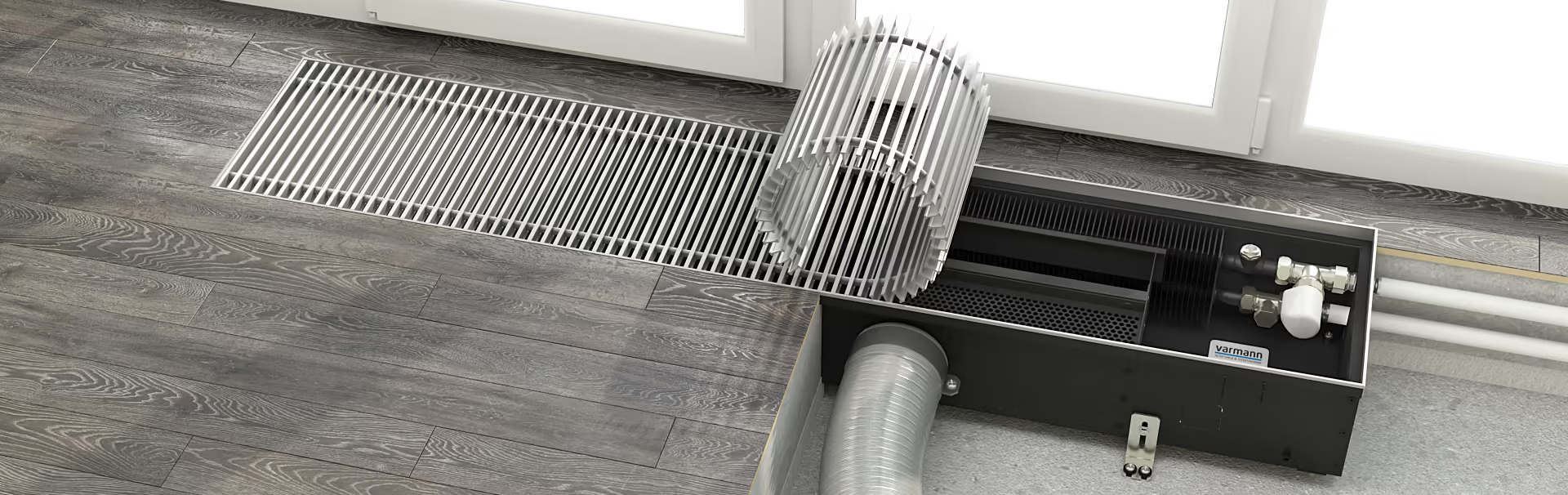

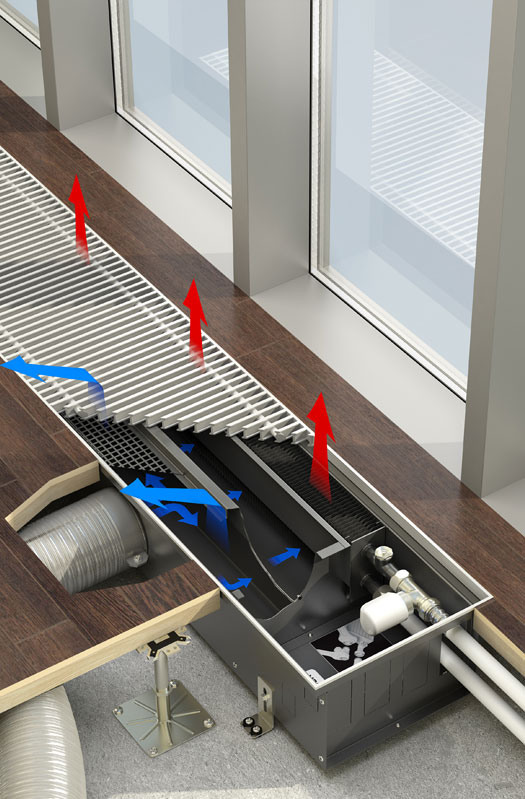

Varmann Ntherm Air, встраиваемый в пол конвектор с естественной конвекцией. Поставляется в собранном виде и полностью готов к установке. Назначение вставаемых в пол или в подоконник конвекторов, в создании теплового потока вдоль внешних ограждающик конструкций, подверженных образованию конденсата (запотеванию). Такими поверхностиями могут быть окна в пол (французские окна), балконные и террасные двери.В корпус конвектора подводится приток воздуха от системы вентиляции, который равномерно распределяется по всей длине конвектора. При помощи шибера можно регулировать расход воздуха, подающийся на теплообменник. Конвектора Ntherm Airмогут использоваться в системах холодоснабжения.В корпусе установлены дренажные патрубки для отвода конденсата.

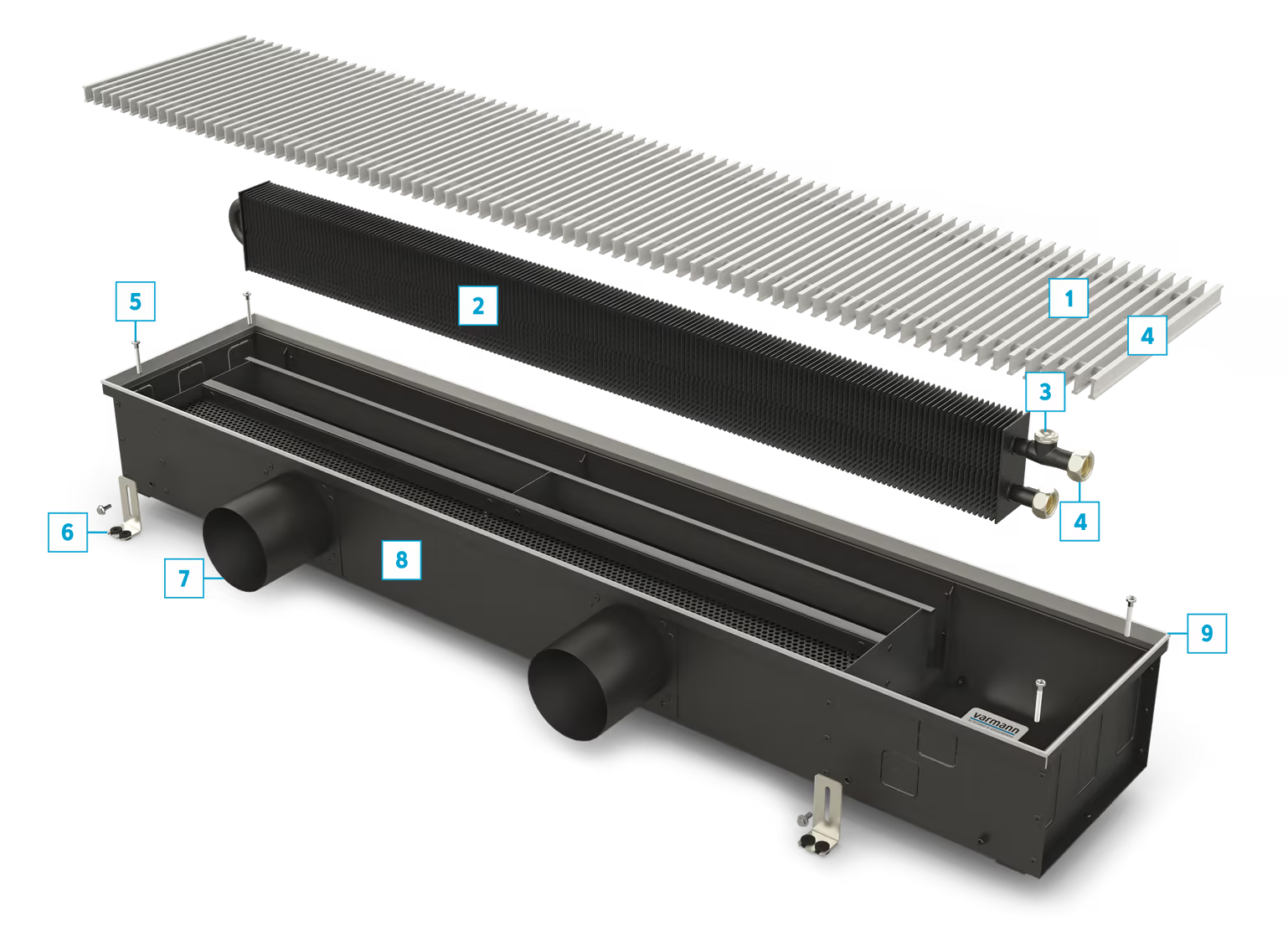

Корпус конвектора Varmann Ntherm Air изготавливается из оцинкованной или из нержавеющей стали высокого качества. Поверхность корпуса , теплообменника и остальных деталей окрашены черной порошковой краской, повышенной прочности, что позволяет скрыть внутренние детали конвектора под решеткой. Теплообменник конвектора съёмный. Применение медных труб и алюминиевых пластин для изготовления теплообменника внутрипольного конвектора Варманн НТерм-Эйр гарания долгого и безаварийного срока эксплуатации. Подключение конвектора при помощи присоединения G3/4" "евроконус". Бортик, на который опирается решетка конвектора оклеен пористой резиной, исключающей шум при трении о корпус. Договечность решётки конвектора Varmann Ntherm Air обусловлена пружиной из из нержавеющей стали. Конвектор имеет широкий ряд типоразмеров. Длина конвектора уточняется при заказе и может быть изготовленна с точностью до миллиметра. Рамка для конвектора имеет два типа исполнения : из профиля U–образного и F–образного. Выбор типа рамки не влияет на стоимость конвектора.

Технические характеристики



Встраиваемый в пол Конвектор Варманн Ntherm Air рассчитан на эксплуатацию в частном домостроении и высотных многоквартирных домах , возможна установка в однотрубную и в двухтрубную систему отопления. Рабочее давление теплоносителя до 16 бар (атм.); давление гидравлических испытаний конвектора – 25 бар (25 атм., кг/см.); максимальная рабочая температура теплоносителя – 130 °С.




Комплектующие



Материалы для скачивания


Вентили на подающую линию VARMANN DN15, G3/4, тип 701301 (прямой)

Вентили на подающую линию VARMANN DN15, G3/4, тип 701302 (угловой)

Вентили на подающую линию DN15, G3/4, тип 701303 (осевой)

Вентили на обратную линию VARMANN, DN15, G 3/4", тип 701311 (прямой)

Вентили на обратную линию VARMANN, DN15, G 3/4", тип 701312 (угловой)

Vаrmаnn Головка ручного привода, тип 702301

Термоэлектрический сервопривод 220В тип 702361

Термостат с дистанционным управлением Varmann (тип 702311)

Термоэлектрический сервопривод ~24в, тип 702371

Настенный регулятор Varmann Vartronic (тип 703402)

Настенный регулятор varmann vartronic тип 703403

Настенный регулятор varmann vartronic тип 703303

Настенный регулятор varmann vartronic тип 703304

Настенный регулятор varmann vartronic тип 703313


ЗАГРУЗИТЬ ИНСТРУКЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Руководство по монтажу и эксплуатации сервоприводов 702361 и 702371
Руководство по монтажу и эксплуатации конвекторов Ntherm Air
Руководство для настенного регулятора Vartronic тип 703101, 703102 (220В)
Руководство по предварительной настройке термостатических вентилей
Руководство для настенного регулятора Vartronic тип 703111, 703112 (24В)
Руководство по торцевому фланцевому соединению конвекторов

ПАСПОРТА

Паспорт Ntherm Air

КАТАЛОГИ И ПРОСПЕКТЫ

Каталог. Конвекторы, встраиваемые в пол. Технические данные и цены 2018. Версия WEB
Каталог. Конвекторы, встраиваемые в пол. Технические данные и цены 2018. Версия для печати

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ

Схема подключения настенных регуляторов 703101 и 703102 к конвекторам Ntherm, Ntherm Air, Ntherm Maxi

ПРАЙС-ЛИСТЫ

Прайс-лист Ntherm Air_встраиваемые конвекторы_естественная/приточная конвекция



  »
