Qtherm HK 310

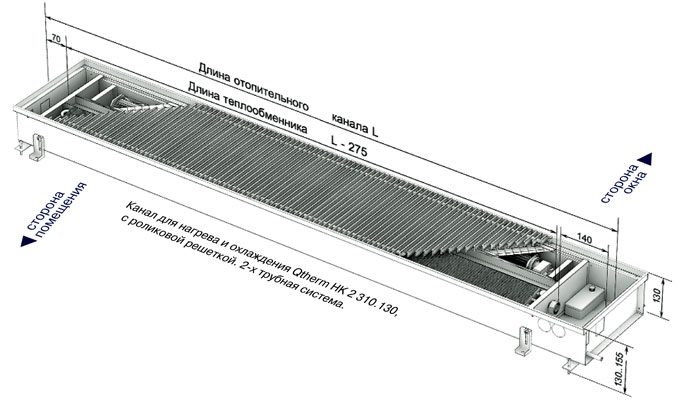

Каналы для нагрева и охлаждения помещения с принудительной конвекцией тангенциальными вентиляторами Qtherm HK 310

 Qtherm HK Нагрев воздуха в помещении за счет естественной конвекции.
Охлаждение воздуха в помещении. Принудительная конвекция.
Подача воздуха вентиляторами Принудительная конвекция.
Нагрев и охлаждение воздуха. Двухтрубная и четырехтрубная системы. Интеллектуальная система регулирования.

Qtherm HK 310
Комплект поставки
Собранный, готовый к монтажу Qtherm HK включает в себя:
  • жёлоб с дренажным поддоном из оцинкованной стали (под заказ-из нержавеющей стали), покрытый износостойким чёрным порошковым покрытием;
  • теплообменник под наклоном, с соединением "евроконус" G 3/4";
  • тангенциальный вентилятор в защитном кожухе на виброопорах;
  • микропроцессорный регулятор с возможностью плавного изменения скорости вращения вентиляторов;
  • роликовую решетку из анодированного алюминия, либо окрашенную по RAL, либо с фактурой дерева, мрамора, гранита;
  • декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
  • комплект крепёжно-регулировочных ножек;
  • воздухоспускной клапан 3/8 ";
  • паспорт, инструкцию по монтажу и эксплуатации.

Габаритные размеры канала Qtherm HK 310:

  • ширина рамки канала 310 мм;
  • ширина решетки 300 мм;
  • высота отопительного канала 75, 110 мм;
  • длина отопительного канала - любая;
  • стандартная длина отопительного канала от 750 до 2750 мм с шагом 500 мм (2-х трубная система)
  • стандартная длина отопительного канала от 900 до 2900 мм с шагом 500 мм (4-х трубная система)
  • длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка

Габаритные размеры Qtherm 310

Ширина канала, мм 310

Ширина решетки, мм 300

Длина отопительного канала, мм любая

Высота канала, мм 75, 110

Регулировочный диапазон
высоты канала, мм
75..110,
110..145

Длина теплообменника
канала, мм
длина канала-375

Тип подключения G 3/4" (проходное)

Удельная теплопроизводительность
отопительного канала при отключенных
вентиляторах (естественная конвекция)
для PWW 75/65/20 °C, Вт/м
447


Резьбовое подключение - G 3/4" "евроконус", c левой стороны по умолчанию (правое подключение необходимо уточнить при заказе). Подключение по теплоностителю возможно слева, справа, проходное.

Тангенциальные вентиляторы установлены в отопительном канале на шумо- и вибропоглощающие опоры. Канал укомплектован микропроцессорным регулятором плавного изменения частоты вращения вентиляторов.

Фильтр очистки воздуха не входит в базовый комплект поставки отопительного канала. Фильтр класса G2 согласно нормам DIN EN 779. При снятой решетке фильтр легко снимается и подлежит, по необходимости, сухой, либо влажной чистке. По желанию заказчика возможна поставка нового фильтра.


Электротехнические данные канала Qtherm HK 310.130
Стандартная длина отопительного канала
2-х трубная/4-х трубная система, мм.
750 / 900
1250 / 1400
1750 / 1900
2250 / 2400
2750 / 2900
Количество двигателей вентиляторов, шт
1
2
3
4
5
Потребляемая мощность при переменном напряжении питания ~220 В, 50Гц, Вт
14
28
42
56
70
Потребляемый ток при переменном напряжении питания ~220 В, 50Гц, Вт
0,28
0,56
0,84
1,12
1,40
Расход воздуха м3/ч
Скорость вращения
вентиляторов n/n max, %
50%
100
205
310
410
515
60%
120
245
370
490
620
80%
165
330
495
655
830
90%
185
370
560
740
930
100%
205
410
620
820
1035

* Потребляемый электрический ток указан для отопительных каналов с максимальной скоростью вращения вентиляторов.


Уровень звуковой мощности Lwa*, dB

Скорость вращения вентиляторов
Стандартная длина отопительного канала, мм.
750 / 900
1250 / 1400
1750 / 1900
2250 / 2400
2750 / 2900
50 %
20
22
23
24
24
60 %
26
28
29
30
30
80 %
35
37
38
39
39
90 %
41
43
44
45
45
100 %
45
47
48
49
49

* Уровень звуковой мощности LWA, dB, измерен на расстоянии 2 м при угле 45 град. в помещении 4 х 4 х 3м (ширина х глубина х высота).


Тепло-холодопроизводительность, стоимость Qtherm HK 310.130 для двухтрубной системы

Теплопроизводительность канала Qtherm HK 310.130 (двухтрубная система), Вт

Скорость вращения вентиляторов n/n max, % Температура теплонос-ля, °C Температура
в помещении,
°C
Стандартная длина отопительного канала*, мм.
750 1250 1750 2250 2750
50 % PWW 90/70 20 654 1694 2734 3774 4814
PWW 75/65 20 545 1411 2278 3145 4012
60 % PWW 90/70 20 963 2496 4028 5561 7094
PWW 75/65 20 803 2080 3357 4634 5911
80 % PWW 90/70 20 1355 3512 5669 7826 9983
PWW 75/65 20 1130 2927 4724 6522 8319
90 % PWW 90/70 20 1445 3744 6043 8342 10641
PWW 75/65 20 1204 3120 5036 6951 8867
100 % PWW 90/70 20 1462 3788 6115 8441 10768
PWW 75/65 20 1218 3157 5096 7034 8973

Холодопроизводительность полная и явная канала Qtherm HK 310.130 (двухтрубная система), Вт

Скорость вращения вентиляторов n/n max, % Температура холодонос-ля, °C Температура
в помещении,
°C
Стандартная длина отопительного канала*, мм.
750 1250 1750 2250 2750
Qk Qks Qk Qks Qk Qks Qk Qks Qk Qks
50 % PKW 16/18 27 120 120 276 276 432 432 588 588 744 744
PKW 8/14 27 192 192 442 442 704 691 971 941 1235 1191
PWW 6/12 27 241 216 580 497 920 778 1259 1059 1600 1340
60 % PKW 16/18 27 142 142 327 327 512 512 697 697 882 882
PKW 8/14 27 227 227 523 523 835 819 1150 1115 1464 1411
PWW 6/12 27 286 256 687 589 1091 922 1491 1254 1896 1587
80 % PKW 16/18 27 226 226 521 521 816 816 1110 1110 1405 1405
PKW 8/14 27 362 362 834 834 1329 1305 1832 1776 2332 2248
PWW 6/12 27 455 408 1094 938 1737 1468 2376 1998 3020 2529
90 % PKW 16/18 27 257 257 591 591 926 926 1260 1260 1595 1595
PKW 8/14 27 411 411 946 946 1509 1481 2080 2017 2647 2552
PWW 6/12 27 517 463 1242 1065 1972 1667 2697 2269 3429 2871
100 % PKW 16/18 27 268 268 618 618 967 967 1316 1316 1666 1666
PKW 8/14 27 430 430 988 988 1576 1547 2172 2106 2765 2665
PWW 6/12 27 540 483 1297 1112 2060 1741 2817 2370 3581 2998

* Kаналы Qtherm HK могут быть установлены вентиляторами как к окну, так и к помещению. Тепловые мощности и уровни звуковой мощности указаны при эксплуатации отопительного канала вентиляторами к окну.

** Рекомендуется не использовать линейную решетку для каналов Qtherm HK. Испытания выявили значительное снижение холодопроизводительности в этом случае.

**Холодопроизводительность указана при относительной влажности 50%.


Стоимость канала Qtherm HK 310.130 (двухтрубная система), €

Исполнение алюминиевой решетки
Стандартная длина отопительного канала*, мм.
Стоимость, €.
900
1400
1900
2400
2900
анодированная в цвет алюминия
663
1067
1471
1875
2279
анодированная в цвет бронзы
682
1098
1514
1929
2345
анодированная в цвет латуни
682
1098
1514
1929
2345
в цвет по RAL
693
1117
1541
1965
2388
с фактурой дерева, мрамора, гранита
753
1216
1680
2144
2608

* Для рачета теплопроизводительности отопительных каналов настандартной длины для других графиков температур воспользуйтесь калькулятором.



* При расчете стоимости нестандартной длины отопительного канала воспользуйтесь формулой:

, €, где
– стоимость отопительного канала ближайшей меньшей стандартной длины, €;
- наценка на удлинение отопительного канала на , €;
– удлинение отопительного канала от ближайшего меньшего стандартной длины, мм


Тепло-холодопроизводительность, стоимость Qtherm HK 310.130 для четырехтрубной системы

Теплопроизводительность канала Qtherm HK 310.130 (четырехтрубная система), Вт

Скорость вращения вентиляторов n/n max, %
Температура теплонос-ля, °C
Температура
в помещении,
°C
Стандартная длина отопительного канала*, мм.
900
1400
1900
2400
2900
50 %
PWW 90/70
20
555
1147
1739
2331
2923
PWW 75/65
20
463
965
1449
1943
2436
60 %
PWW 90/70
20
818
1690
2562
3435
4307
PWW 75/65
20
682
1409
2135
2862
3589
80 %
PWW 90/70
20
1151
2379
3606
4834
6061
PWW 75/65
20
959
1982
3005
4028
5051
90 %
PWW 90/70
20
1227
2535
3844
5152
6460
PWW 75/65
20
1022
2133
3203
4293
5384
100 %
PWW 90/70
20
1242
2566
3890
5214
6538
PWW 75/65
20
1035
2138
3241
4245
5448

Холодопроизводительность канала Qtherm HK 310.130 (четырехтрубная система), Вт

Скорость вращения вентиляторов n/n max, %
Температура холодонос-ля, °C
Температура
в помещении,
°C
Стандартная длина отопительного канала*, мм.
900
1400
1900
2400
2900
Qk
Qks
Qk
Qks
Qk
Qks
Qk
Qks
Qk
Qks
40 %
PKW 16/18
27
101
101
236
236
371
371
505
505
640
640
PKW 8/14
27
162
162
378
378
593
593
809
809
1024
1024
PWW 6/12
27
195
183
472
425
753
667
1036
910
1312
1152
60 %
PKW 16/18
27
120
120
280
280
439
439
599
599
758
758
PKW 8/14
27
192
192
448
448
703
703
958
958
1213
1213
PWW 6/12
27
231
216
560
504
892
791
1228
1078
1555
1365
80 %
PKW 16/18
27
192
192
446
446
700
700
954
954
1208
1208
PKW 8/14
27
306
306
713
713
1120
1120
1526
1526
1933
1933
PWW 6/12
27
368
345
891
802
1421
1260
1956
1717
2477
2175
90 %
PKW 16/18
27
217
217
506
506
794
794
1083
1083
1371
1371
PKW 8/14
27
348
348
810
810
1271
1271
1733
1733
2194
2194
PWW 6/12
27
418
391
1012
911
1613
1430
2220
1949
2811
2469
100 %
PKW 16/18
27
227
227
528
528
830
830
1131
1131
1432
1432
PKW 8/14
27
363
363
846
846
1328
1328
1810
1810
2292
2292
PWW 6/12
27
436
409
1057
951
1684
1494
2319
2036
2937
2578

* Kаналы Qtherm HK могут быть установлены вентиляторами как к окну, так и к помещению. Тепловые мощности и уровни звуковой мощности указаны при эксплуатации отопительного канала вентиляторами к окну.

** Рекомендуется не использовать линейную решетку для каналов Qtherm HK. Испытания выявили значительное снижение холодопроизводительности в этом случае.

** Холодопроизводительность указана при относительной влажности 50%.


Стоимость канала Qtherm HK 310.130 (четырехтрубная система), €

Исполнение алюминиевой решетки Стандартная длина отопительного канала*, мм.
Стоимость, €.
900 1400 1900 2400 2900
анодированная в цвет алюминия 796 1200 1604 2008 2412
анодированная в цвет бронзы 819 1235 1651 2066 2482
анодированная в цвет латуни 819 1235 1651 2066 2482
в цвет по RAL 832 1256 1680 2104 2528
с фактурой дерева, мрамора, гранита 904 1368 1831 2295 2759

* Для рачета теплопроизводительности отопительных каналов настандартной длины для других графиков температур воспользуйтесь калькулятором.


* При расчете стоимости нестандартной длины отопительного канала воспользуйтесь формулой:

, €, где
– стоимость отопительного канала ближайшей меньшей стандартной длины, €;
- наценка на удлинение отопительного канала на , €;
– удлинение отопительного канала от ближайшего меньшего стандартной длины, мм
»
