Qtherm Slim 85

Отопительные каналы с принудительной конвекцией тангенциальными вентиляторами Qtherm Slim 85

Отопительные каналы Qtherm Slim 85

Серия отопительных каналов Qtherm создана компанией Varmann – одним из лидеров по разработке и производству климатической техники и приборов для отопления. Оборудование представляет собой встраиваемые в пол конвекторы с принудительной циркуляцией воздуха. Модель Slim 85 является самой компактной в линейке и выпускается в двух исполнениях по высоте (135 и 185 мм).

Qtherm Slim 85 предназначен для нагрева и охлаждения воздуха в помещениях с различной площадью и может использоваться как основной источник отопления и кондиционирования. Также он может применяться в качестве барьера, компенсирующего приток холодного воздуха в зимнее время и теплого – в летнее.

Конструктивные особенности

В конструкции отопительных каналов использованы теплообменники, состоящие из медной трубы и алюминиевого оребрения. Оба материала характеризуются хорошей теплопроводностью, обеспечивающей высокую энергетическую эффективность устройств. Циркуляция воздуха создается малошумящими вентиляторами с регулировкой частоты вращения. Декоративное покрытие в виде решетки не препятствует свободному току воздуха, является надежной защитой для внутренних элементов оборудования и обладает хорошими декоративными свойствами.

Комплект поставки

Собранный, готовый к монтажу отопительный канал Qtherm Slim включает в себя:
  • жёлоб из оцинкованной стали (под заказ-из нержавеющей стали), покрытый износостойким чёрным порошковым покрытием;
  • быстросъёмный теплообменник, с соединением "евроконус" G 3/4";
  • тангенциальный вентилятор в защитном кожухе на виброопорах;
  • микропроцессорный регулятор с возможностью плавного изменения скорости вращения вентиляторов;
  • линейную решетку, защелкивающуюся на клипсах, из анодированного алюминия, либо окрашенную по RAL, либо с фактурой дерева, мрамора, гранита;
  • декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
  • комплект крепёжно-регулировочных ножек;
  • воздухоспускной клапан 3/8 ";
  • паспорт, инструкцию по монтажу и эксплуатации.

При заказе необходимо указать

  • геометрические размеры отопительного канала (габаритная ширина, высота, глубина),
  • подключение по теплоносителю (слева/справа),
  • теплотехнические характеристики (тепловая мощность при температурах подающей-обратной линии теплоносителя, температуре в помещении),
  • исполнение декоративной решетки (роликовая-линейная),
  • вид поверхности декоративной решетки (анодированная, окрашенная по RAL, с нанесением фактуры дерева, мрамора, гранита),
  • способ регулирования тепловой мощности канала (ручной, термостатом с выносным датчиком, комнатным термостатом с термоэлектрическим сервоприводом).

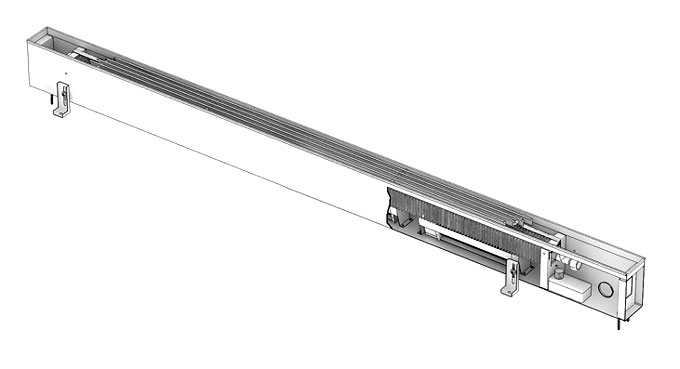

Габаритные размеры Qtherm Slim 85

Ширина канала, мм 85

Ширина решетки, мм 75

Длина отопительного канала, мм любая

Высота канала, мм 150, 200

Длина теплообменника
канала, мм
длина канала-375

Тип подключения G 3/4" (проходное)


Габаритные размеры отопительного канала Qtherm Slim 85:

  • ширина рамки отопительного канала 190 мм;
  • ширина решетки 180 мм;
  • высота отопительного канала 150, 200 мм;
  • длина отопительного канала - любая;
  • стандартная длина отопительного канала от 850 до 3350 мм с шагом 500 мм
  • длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка

Резьбовое подключение - G 3/4" "евроконус", c левой стороны по умолчанию (правое подключение необходимо уточнить при заказе). Подключение по теплоностителю возможно слева, справа, проходное.

Тангенциальные вентиляторы установлены в отопительном канале на шумо- и вибропоглощающие опоры. Канал укомплектован микропроцессорным регулятором плавного изменения частоты вращения вентиляторов.

Фильтр очистки воздуха не входит в базовый комплект поставки отопительного канала. Фильтр класса G2 согласно нормам DIN EN 779. При снятой решетке фильтр легко снимается и подлежит, по необходимости, сухой, либо влажной чистке. По желанию заказчика возможна поставка нового фильтра.


Электротехнические данные отопительного канала Qtherm Slim 85
Стандартная длина отопительного канала, мм.
850
1350
1850
2350
2850
3350
Количество вентиляторов, шт
1
2
3
4
5
6
Потребляемая мощность при переменном напряжении питания ~220 В, 50Гц, Вт
14
28
42
56
70
84
Потребляемая мощность при постоянном напряжении питания -12В, Вт
6
12
18
24
30
36

Уровень звуковой мощности Lwa, dB

Скорость вращения вентиляторов
Стандартная длина отопительного канала, мм.
850
1350
1850
2350
2850
3350
0% естественная конвекция
0
0
0
0
0
0
40 %
16
18
19
20
20
20
60 %
19
21
22
23
23
23
80 %
25
27
28
29
29
29
90 %
29
31
32
33
33
33
100 %
33
35
36
37
37
37

Теплопроизводительность отопительного канала Qtherm Slim 85.150 (высотой 150 мм), Вт

Скорость вращения вентиляторов
Температура теплонос-ля, °C
Температура в помещении, °C
Стандартная длина отопительного канала*, мм.
850
1350
1850
2350
2850
3350
40 %
PWW 90/70
20
178
349
520
691
862
1033
PWW 75/65
20
145
284
424
563
703
842
60 %
PWW 90/70
20
243
477
711
945
1179
1413
PWW 75/65
20
198
389
580
771
962
1152
80 %
PWW 90/70
20
309
606
903
1200
1497
1794
PWW 75/65
20
252
494
736
978
1220
1463
90 %
PWW 90/70
20
342
670
999
1327
1656
1984
PWW 75/65
20
279
546
814
1082
1350
1618
100 %
PWW 90/70
20
374
734
1094
1454
1814
2174
PWW 75/65
20
305
599
892
1186
1479
1773

Теплопроизводительность отопительного канала Qtherm Slim 85.200 (высотой 200мм), Вт

Скорость вращения вентиляторов
Температура теплонос-ля, °C
Температура в помещении, °C
Стандартная длина отопительного канала*, мм.
850
1350
1850
2350
2850
3350

40 %

PWW 90/70
20
178 349 520 691 862 1033
178 349 520 691 862 1033
178 349 520 691 862 1033
178 349 520 691 862 1033
178 349 520 691 862 1033
178 349 520 691 862 1033
PWW 75/65
20
169
332
495
658
821
984

60 %

PWW 90/70
20
284
558
831
1105
1378
1652
PWW 75/65
20
357 701 1045 1388 1732 2075
357 701 1045 1388 1732 2075
357 701 1045 1388 1732 2075
357 701 1045 1388 1732 2075
357 701 1045 1388 1732 2075
357 701 1045 1388 1732 2075

80 %

PWW 90/70
20
291 572 852 1132 1412 1692
291 572 852 1132 1412 1692
291 572 852 1132 1412 1692
291 572 852 1132 1412 1692
291 572 852 1132 1412 1692
291 572 852 1132 1412 1692
PWW 75/65
20
454 890 1326 1762 2198 2634
454 890 1326 1762 2198 2634
454 890 1326 1762 2198 2634
454 890 1326 1762 2198 2634
454 890 1326 1762 2198 2634
454 890 1326 1762 2198 2634
90 %
PWW 90/70
20
370 725 1081 1437 1792 2148
370 725 1081 1437 1792 2148
370 725 1081 1437 1792 2148
370 725 1081 1437 1792 2148
370 725 1081 1437 1792 2148
370 725 1081 1437 1792 2148
PWW 75/65
20
409
802
1196
1589
1982
2375
100 %
PWW 90/70
20
550
1078
1607
2136
2664
3193
PWW 75/65
20
448
879
1310
1741
2172
2603

Тепловые мощности измерены в соответствии с нормами EAN 442
при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65


* Для рачета теплопроизводительности отопительных каналов настандартной длины для других графиков температур воспользуйтесь калькулятором.


Стоимость отопительного канала Qtherm Slim 85.

Высота,
мм
Исполнение
алюминиевой
решетки
Стандартная длина отопительного канала*, мм.
Стоимость, €.
850
1350
1850
2350
2850
3350
135
анодированная в цвет алюминия
411
566
722
877
1033
1188
анодированная в цвет бронзы
423
583
743
903
1063
1223
анодированная в цвет латуни
423
583
743
903
1063
1223
в цвет по RAL
435
604
773
942
1112
1281
с фактурой дерева, мрамора, гранита
480
676
872
1068
1264
1460
185
анодированная в цвет алюминия
440
606
772
939
1105
1271
анодированная в цвет бронзы
453
624
795
966
1137
1308
анодированная в цвет латуни
453
624
795
966
1137
1308
в цвет по RAL
463
643
824
1004
1184
1364
с фактурой дерева, мрамора, гранита
509
716
922
1129
1336
1543

* Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки. Цены указаны для канала с корпусом из оцинкованной стали. Увеличение стоимости для корпуса из нержавеющей стали +6%. Напряжение питания вентиляторов (~220В, либо -12В), роликовое либо линейное исполнение решетки, декоративная рамка по периметру канала, тип подключения не влияют на стоимость.



*При расчете стоимости нестандартной длины отопительного канала Qtherm воспользуйтесь формулой:
,ЕВРО, где
-ближайшая меньшая стандартная длина канала, мм, со стоимостью , EBPO;
-ближайшая меньшая стандартная длина канала, мм, со стоимостью , EBPO;
-рассчитываемая нестандартная длина канала, мм
»
