Полнопроходной шаровой кран

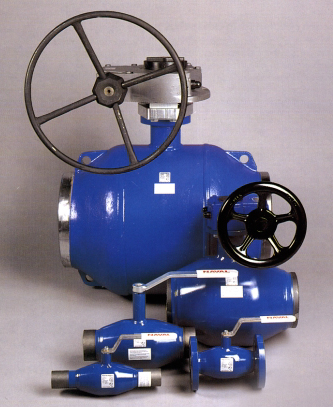

Полнопроходной шаровой кран NAVAL



Полнопроходные шаровые краны NAVAL

шаровые краны NAVALПолнопроходной шаровой кран NAVAL разработан согласно рекомендациям Ассоциации Теплоснабжения. Его можно использовать в теплоснабжении, в теплопроводах, в масляных трубопроводах и для бескислородной воды.

КОНСТРУКЦИЯ:

Корпус и штуцеры сварены в единое целое.

Углеродно-тефлоновые уппотнительные прокладки, усиленные L-образными кольцами, стойки к износу, воздействию химикалий и загрязнений. Благодаря отполированному и отшлифованному шару, изготовленному из высококачественной стали, кран легок в работе и надежно служит и после многих лет эксплуатации.

Тарельчатые пружины прижимают уплотнения к плавающему шару. Таким образом, кран имеет высокую плотность при низких и высоких перепадах давления. Противовылетающий шпиндель уплотнен двумя 0-образными кольцами, из которых верхнее заменяемо (в модификации DN 65-300 оба заменяемы).

Тефлоновая прокладка между шпинделем и втулкой шпинделя работает также как уппотнительная поверхность. Начиная с модификации DN 65 шпиндель оборудован нержавеющей подшипниковой втулкой.

СВОЙСТВА:

Ввиду очень малого гидравлического сопротивления полнопроходной кран имеет хорошую расходную характеристику. Даже при больших скоростях кавитации не возникает. Кран рассчитан на возникающие в теплосетях напряжения 300 N/mm2.

Кран не требует ухода, подтягивания или смазки. Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы. Благодаря высокому шпинделю, совместно с круглой внешней формой крана, изоляционные работы легко выполнить. Ручка крана съемная и ее можно переставить на 180 град.

Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей.

Стойкость к давлению в функции температуры (не для пара)

Полнопроходные шаровые краны NAVAL

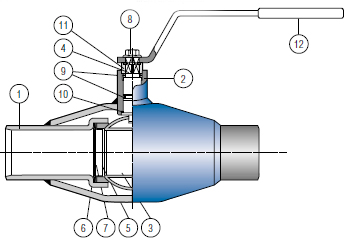

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

ПОЗ. НАИМЕНОВАНИЕ МАТЕРИАЛЫ
1.КорпусКислотоупорная стальSt. 37.8
2.Втулка шпинделяУглеродистая стальFe 52 DP
3.ШарНержавеющая стальAISI 304
4.ШпиндельНержавеющая стальAISI 303
5.УплотнениеТефлонPTFE
6.Тарельчатая пружинаЗакаленная сталь для изготовления пружин
7.Опорное кольцоНержавеющая сталь
8.Крепежный винтСталь
9.О-образное кольцоВитонFPM
10.Прокладка упл.ТефлонPTFE
11.ОграничительЛитейная стальAISI 304
12.РучкаОцинкованная сталь
КРАН СВАРНОЙ С РУЧКОЙ

КРАН СВАРНОЙ С РУЧКОЙ

DN PN НАВАЛ № L D D1 D2 H H1 B
1540281 4032301521,342,410325145
2040281 4052302026,948,311837145
2540281 4062602533,760,312137145
3240281 4072603242,470,012046190
4040234 4083004048,388,912749190
5040234 4093005060,3101,617380280
6525234 4103006576,1121,018584280
8025234 4113258088,9146,0221114280
10025234 412325100114,3177,8254114400
12516234 413350125139,7219,1274122600
15016234 414390150168,3273,0300148900
20016234 416520200219,1355,63451491200
12525234 453350125139,7219,1274122600
15025234 454390150168,3273,0300148900
20025234 456520200219,1355,63451491200
КРАН СВАРНОЙ С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ

КРАН СВАРНОЙ С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ

DN PN НАВАЛ № L A D D1 D2 H H1
10025234 432325145100114,1177,8309114
12516234 433350145125139,7219,1330122
15016234 434390196150168,3273,0398148
20016234 436520236200219,1355,6451149
25016234 437635280250273,0406,4573155
30016234 438686231300323,9507,3658187
12525234 473350145125139,7219,1330122
15025234 474390196150168,3273,0398148
20025234 476520236200219,1355,6451149
25025234 477635280250273,0406,4572155
30025234 478686231300323,9507,3658187

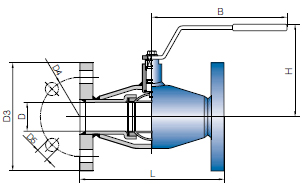

КРАН ФЛАНЦЕВЫЙ С РУЧКОЙ

КРАН ФЛАНЦЕВЫЙ С РУЧКОЙ

DN PN НАВАЛ № L DIN 3202 D D3 D4 D5 H B
1540281 503130/F115956514103145
2040281 505150/F1201057514118145
2540281 506160/F1251158514121145
3240281 507180/F13214010018120190
4040235 508200/F14015011018127190
5040235 509230/F15016512518173280
6516235 510290/F16518514518185280
8016235 511310/F18020016018221280
10016235 512300/F510022018018254400
12516235 513325/F512525021018274600
15016235 514400/F615028524022300900
20016235 516550/F7200340295223451200
6525235 570290/F16518514518185280
8025235 571310/F18020016018221280
10025235 572300/F510023519022254400
12525235 573325/F512527022026274600
15025235 574400/F615030025026300900
20025235 576550/F7200360310263451200
КРАН ФЛАНЦЕВЫЙ С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ

КРАН ФЛАНЦЕВЫЙ С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ

DN PN НАВАЛ № L DIN 3202 D D D3 D4 D5 H H1
10016235 532300/F514510022018018309114
12516235 533325/F514512525021018330122
15016235 534400/F619615028524022398148
20016235 536550/F723620034029522451149
25016235 537650/F728025040535526572155
30016235 538850/F123130046041026658187
10025235 593300/F514510023519022309114
12525235 593325/F514512527022026330122
15025235 594400/F619615030025026398148
20025235 596550/F723620036031026451149
25025235 537650/F728025042537030572155
30025235 598850/F123130048543030658187

ФЛАНЦЫ: SFS 2123, DIN 2501, ISO 2084, S3 335

КОНСТРУКТИВНАЯ: DIN 3202/F

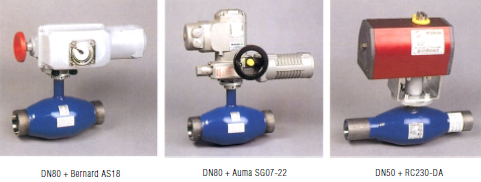

ТАБЛИЦА ВЫБОРА ПРИВОДОВ

DN PN Пневматические с пружинным возвратом RC Пневматические 2-функционные RC Электрические Аума Электрические Бернард
1540RC210-SRRC210-DASG05-11Z3
2040RC220-SRRC210-DASG05-11Z3
2540RC220-SRRC210-DASG05-11Z3
3240RC230-SRRC220-DASG05-11OA6
4040RC230-SRRC220-DASG05-11OA6
5040RC240-SRRC220-DASG05-11OA8
6525RC240-SRRC230-DASG05-11OA8
8025RC250-SRRC240-DASG07-22OA18
10025RC260-SRRC240-DASG07-22AS50
12516RC270-SRRC260-DASG10-45AS50
15016RC270-SRRC260-DASG12-63AS100
20016RC280-SRRC270-DASA07.1-GSM100,3/VZ4.3AS200

25016 RC280-DASA07.5-GSM125,3/VZ4.4ASM1+RS600

30016  SA07.5-GSM160/GZ14ASM2+RS1825


Электроприводы можно поставлять с одно- или трехфазным электромотором.

Электроприводы

ТАБЛИЦА ВЕЛИЧИН KB КВ=м3

Размер1520253240506580100125150200250250
Величина кв2041668713821056089014902780453092301581025450
»
