Шаровые краны для пара

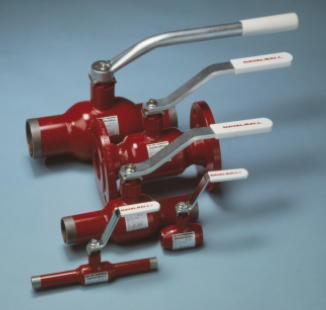

Шаровые краны для пара Naval

Шаровой кран NAVALSTEAM с полимерным уплотнением специально разработан для применения в качестве запорного крана в сетях где имеется высокая температура. Его можно использовать в паровых и конденсатных сетях и в системах горячего масла.

КОНСТРУКЦИЯ:

Шаровые краны для пара Naval

Корпус и штуцеры сварены в единое целое. Полимерные уплотнительные прокладки, усиленные L-образными кольцами, стойки к износу, воздействию химикалий и загрязнений. Благодаря отшлифованному и отполированному шару, изготовленному из высококачественной стали, кран легок в работе и надежно служит и после многих лет эксплуатации.

Тарельчатые пружины прижимают уплотнения к плавающему шару. Таким образом кран имеет высокую плотность при низких и высоких перепадах давления. Противовылетающий шпиндель уплотнен двумя О-образными кольцами из графита. Уплотнение шпинделя можно подтягивать. Бронзовая прокладка между шпинделем и втулкой шпинделя работает также как уплотнительная поверхность.

Все краны соответствуют требованиям директивы давления ЕС (97/23/EY) и изготовлены по категории № III. В процедуре проверки на соответствие используется модуль "Н". NAVAL OY имеет сертификаты "ISO 9001" по качеству и "ISO 14001" по охране окружающей среды.

СВОЙСТВА:

Кран не требует ухода, подтягивания или смазки. Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы.

Благодаря высокому шпинделю, совместно с круглой внешней формой крана, изоляционные работы легко выполнить.

Ручка крана съемная и ее можно переставить на 180 град.

Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей.

Приводной механизм легко установить даже после монтажа крана. Плотность соответствует стандарту ISO 5208.

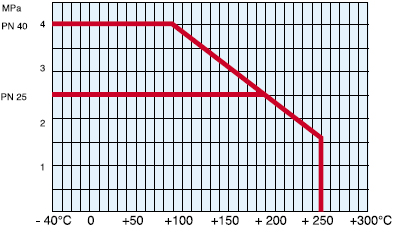

Стойкость к давлению в функции температуры

При заказе просим указать отдельно если установка крана при температуре ниже -20°С

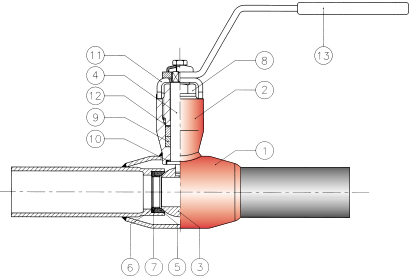

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

ПОЗ НАИМЕНОВАНИЕ МАТЕРИАЛЫ
1.КорпусУглеродистая стальSt 37.8
2.Втулка шпинделяУглеродистая стальFe 52 DP
3.ШарНержавеющая стальAISI 304
4.ШпиндельНержавеющая стальAISI 431
5.УплотнениеПолимер
6.Тарельчатая пружинаУглеродистая сталь
7.Опорное кольцоНержавеющая сталь
8.Уплотнительная втулкаНержавеющая стальAISI 303
9.УплотнениеГрафит
10.ПрокладкаБронза
11.ОграничительНержавеющая стальAISI 304
12.ПрокладкаБронза
13.РучкаОцинкованная сталь

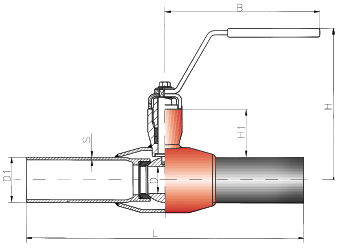

КРАН СВАРНОЙ С РУЧКОЙ NAVAL

PN 40, КРАН СВАРНОЙ С РУЧКОЙ

DN NAVAL NO L D D1 H B S H1 BEC
15274 4032301021,31181452,0320.6
20274 4052301526,91221452,3330.8
25274 4062302033,71401452,6461.1
32274 4072604542,41421452,6461.5
40274 4082603248,31452802,6502.5
50274 4093004060,31502802,9513.4

PN 25

DN NAVAL NO L D D1 H B S H1 BEC
65274 4103002076,11914002,9635.2
80274 4113006588,91034003,2696.8
100274 41232580114,32184003,6729.5
КРАН С ВНУТРЕННЕЙ РЕЗЬБОЙ NAVAL

PN 40, КРАН С ВНУТРЕННЕЙ РЕЗЬБОЙ"

DN NAVAL NO L D D1 H B S H1 BEC
15274 503230109565141181452.0
20274 5051501510575141221452.7
25274 5061602011585141401453.4
32274 50718025140100181421454.9
40274 50820032150110181422806.3
50274 50923040165125181502808.4

PN 25

DN NAVAL NO L D D1 H B S H1 BEC
65274 510290501851451819140011.7
80274 511310652001601820340015.3
100274 512350802351902221840021.5
ФЛАНЦЫ:01М 2501, ISO 2084y SFS 2123, SS335
КОНСТРУКТИВНАЯ:DN 15-100DIN 3202/F1

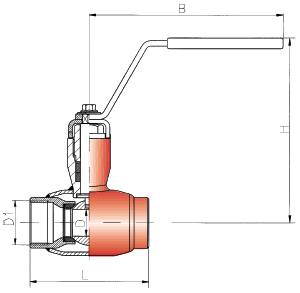

КРАН С ВНУТРЕННЕЙ РЕЗЬБОЙ NAVAL

PN 40, КРАН С ВНУТРЕННЕЙ РЕЗЬБОЙ

DN NAVAL NO L D D1 H B BEC
15274 1538510R 1/21181450.5
20274 15510015R 3/41221450.6
25274 15611520R11401450.9
32274 15713025R 1 1/41421451.2
40274 15815032R 1 1/21452802.1
50274 15918040R21502802.8

ТАБЛИЦА ВЫБОРА ПРИВОДОВ

Пневматические

REMOTE CONTROL
DN 210DA 220DA 230DA 240DA 250DA 210SR 220SR 230SR 240SR 250SR 260SR
15*    *
20*     *
25 *     *
32 *      *
40  *     *
50  *      *
65   *     *
80   *      *
100    *     *

Электрические

BERNARD AUMA
DN Z3 OA6 OA8 OA15 AS25 SG03 SG04 SG05 SG07
15*    *
20*    *
25 *   *
32 *    *
40  *   *
50  *    *
65   *   *
80   *    *
100    *   *

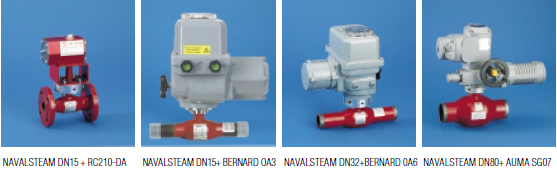

NAVALSTEAM DN15 + RC210-DA
NAVALSTEAM DN15 + RC210-DANAVALSTEAM DN15+BERNARD Z3

NAVALSTEAM DN32+BERNARD OA6NAVALSTEAM DN80 +AUMA SG07
»
