Поворотные затворы

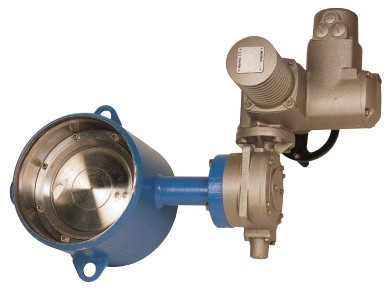

Поворотные затворы Naval

Поворотные затворы NAVAL предназначены для центрального отопления, теплосетей, маслопроводов и трубопроводов бескислородной воды.

КОНСТРУКЦИЯ:

Поворотные затворы Naval

Высокотехнологичные поворотные затворы NAVAL с металлическим уплотнением сконструированы с хорошими термическими допусками и служат для полного перекрытия потока обеспечивая постоянную плотность и легкость в управлении. Поворотные затворы NAVAL используются как запорная и регулирующая арматура.

СВОЙСТВА:

Поворотные затворы

Поворотные затворы оснащены металлическим уплотнением. Корпус затвора изготовлен из углеродистой стали, а диск - из нержавеющей.

Затвор имеет:

Установку с двойным эксцентриситетом, что позволяет подгонять его снаружи и обеспечивает его высокую герметичность при закрытом рабочем органе.

Особый профиль диска (представляющий собой сегмент тороида - запатентованный принцип конструкции), который позволяет открывать и закрывать диск практически без износа и тем самым увеличивает срок службы затвора.

Большую среднюю величину посадочного угла, исключающую залипание и заедание диска в закрытом положении.

Класс плотности: ISO 5208, класс Д и ГОСТ 9544-93.

Коэффициент гидравлического сопротивления -см. таблицу величин Кв.

Все краны соответствуют требованиям директивы давления ЕС (97/23/EY) и изготовлены по категории № III. В процедуре проверки на соответствие используется модуль "Н". NAVAL OY имеет сертификаты "ISO 9001" по качеству и "ISO 14001" по охране окружающей среды.

Стойкость к давлению в функции температуры (не применять для пара)

NAVAL OY

Температура свыше 250° С возможна при специальном уплотнении

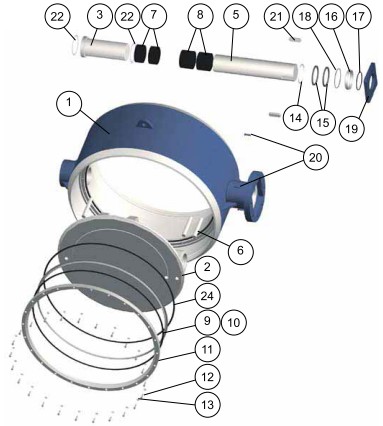

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

ПОЗ.НАИМЕНОВАНИЕМАТЕРИАЛЫ
1.КорпусСталь ASTM A216, Gr.WCC
2.Конец под приваркуСталь ASTM A216, Gr.WCC
3.ДискНерж.сталь AISI 329
4.ВалНерж.сталь AISI 329
5.ВалНерж.сталь AISI 329
6.Верхний подшипникPTFE + нерж.сталь
7.Нижний подшипникPTFE + нерж.сталь
8.Подвижная пластинаPTFE + нерж.сталь
9.Уплотнительно металлич. кольцоInconel 718
10.ПробкаУглеродистая ст. St 52.0
11.КлинУглеродистая ст.
12.Уплотнит. кольцоEPDM
13.Крышка сальникаУглеродистая ст. St 52.0
14.ВинтНерж. сталь
15.Уплотнительн. втулкаУглеродистая ст. St 52.0
16.ШпилькаНерж. сталь AISI 316

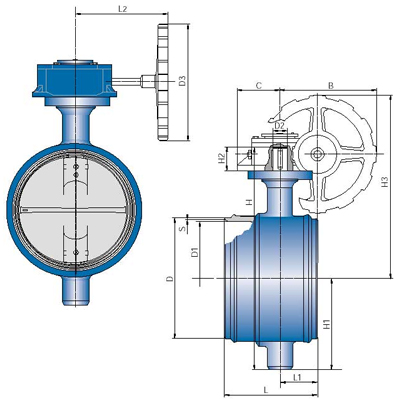

РАЗМЕРЫ

затворы NAVAL
DNPNНАВАЛ №LL1L2DD1D2D3HH1H2H3BCSКГ *
35016384 35020911222435634040315683279655312441006,385
40016384 40031012626740638650400751307806123051106,3116
50016384 500350178312508488604009363971106843301436,3199
60016384 6003901813156105887035010864801107493131557,1302
70016384 7004302093657116868045712485711308934101278,8442
35025384 35129011223235634040315683279655312441008,082
40025384 40131012626740638650400751307806123051108,816
50025384 5013501783125084886040093639711068433014310,0199
60025384 60139018131561058870350108648011073731315511,0302
70025384 70143020936571168680457124857113083941012712,5442

* Без червячной передачи

ТАБЛИЦА ВЫБОРА ЭЛЕКТРОПРИВОДОВ

DNPNAumaBernard
35016/25SA07.1 -GSM100.3/VZ4.3SRA6 + RS250
40016/25SA07.5 -GSM100.3/VZ4.3SRA6 + RS250
50016/25SA10.1 -GSM125.3/VZ4.3SRC + RS600
60016/25SA07.5 -GS160.3/GZ14SRC + RS1825
70016/25SA10.1 -GSM200/GZ16SRC + RS1825 G

Также возможно применение пневматических приводов (при необходимости пожалуйста свяжитесь с заводом).

ТАБЛИЦА ВЕЛИЧИН Кв кв=м3

DNКв/угол поворота
10°20°30°40°50°60°70°80°90°
350190450835135021203085450059104625
4002606001110179527354020590077808550
500420980182029404480658096601274014000
60063015102770444066409800143801895020920
700900221039806360934013850202102660029480
»
