Шаровой кран Naval для природного газа

Шаровой кран NAVAL для природного газа

Шаровой кран NAVALШаровые краны финской компании Naval, предназначенные для перекрытия потока природного газа в трубопроводах диаметром от 10 до 300 мм, разработаны с учетом требований к запорной арматуре для газовых магистралей. Они выпускаются в различных исполнениях по способу монтажа и могут комплектоваться ручным, механическим (червячным) или электрическим приводом.

Конструкция изделия

Шаровые краны Naval состоят из корпуса с приваренными к нему резьбовыми или фланцевыми штуцерами и помещенным внутрь запорным механизмом. Шар, выполняющий перекрытие потока, имеет высокую чистоту поверхности. Его самоцентрирование обеспечивается подвижностью относительно оси штока. Тарельчатые уплотнения прижимаются к шару металлическими кольцами с L-образным профилем, что дает высокую плотность как при низком, так и при высоком давлении газа в системе. Их антифрикционные свойства гарантируют легкость в управлении. Полная герметичность обеспечивается уплотнительными шайбами на штоке.

Запорная арматура Naval соответствует международным стандартам качества и экологической безопасности, а также европейским нормам давления 97/23/EY.

Особенности шарового крана Naval:

·         Не требует дополнительной смазки и подтягивания в процессе эксплуатации.

·         Устойчив к перепадам давления газа при изменении его температуры.

·         Цельносварная конструкция обеспечивает длительный срок службы, высокую скорость монтажа и низкие эксплуатационные затраты.

·         Округлая форма крана и большая высота шпинделя позволяют легко выполнить термоизоляцию.

·         Возможна установка рукоятки на шпиндель в двух положениях.

·         Отсутствуют тяжелые литые детали.

·         Привод может быть установлен после монтажа крана.

·         Для заказа доступно исполнение для работы при температурах ниже -20 °С.

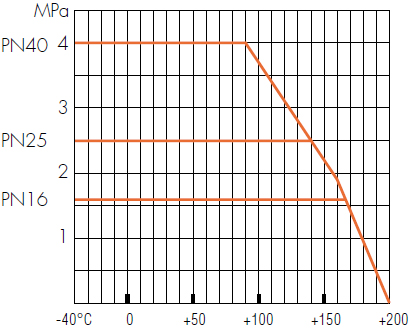

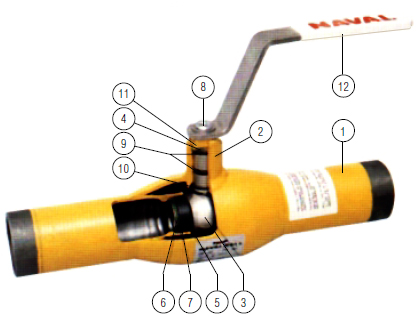

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

Шаровые краны для газа Naval

ПОЗ. НАИМЕНОВАНИЕ МАТЕРИАЛЫ
1.КорпусУглеродистая стальSt 37.8
2.Втулка шпинделяУглеродистая стальFe 52 DP
3.ШарНержавеющая стальAISI 304
4.ШпиндельНержавеющая стальAISI 303
5.УплотнениеТефлонPTFE
6.Тарельчатая пружинаУглеродистая сталь
7.Опорное кольцоОцинкованная сталь
8.Крепежный винтСталь
9.О-образное кольцоВитонFPM
10.Прокладка упл.ТефлонPTFE
11.ОграничительЛитейная стальAISI 304
12.РучкаОцинкованная сталь

КРАН СВАРНОЙ С РУЧКОЙ

DN PN НАВАЛ № L D D1 D2 H B H1 КГ
104028 4022301017,233,798145220,5
154028 4032301021,333,798145220,5
204028 4052301526,942,4103145230,7
254028 4062302033,748,3118145341,0
324028 4072602542,460,3121145331,4
404028 4082603248,370,0120190431,8
504028 4093004060,388,9127190442,6
652528 4103005076,1101,6170280624,4
802528 4113006588,9121,0185280685,6
1002528 41232580114,3146,02102801018,4
1251628 413325100139,7177,825340010113,4
1501628 414350125168,3219,127360010718,0
2001628 416390150219,1273,030090012336,3
2501628 417520200273,0355,6315120012272,0

Рекомендуем привод с червячной передачей, начиная с DN 125

КРАН СВАРНОЙ С ЧЕРВЯЧНОЙ РУЧКОЙ

DN PN НАВАЛ № L D D1 D2 H B С H1 КГ
1251628 433325100139,7177,83091455010118
1501628 434350125168,3219,13301455010723
2001628 436390150219,1273,03981967512346
2501628 437520200273,0355,045123610012287
3001628 438620250323,9406,0572280193155193

КРАН СВАРНОЙ С ВНУТРЕННЕЙ РЕЗЬБОЙ

DN PN НАВАЛ № L D D1 D2 D3 H B H1 КГ
1540280 00315810R 1/233,721,398145220,5
2040280 00516515R 3/442,426,9103145230,6
2540280 00617220R 128,333,7118145340,9
3240280 00719525R 1 1/460,342,4121145331,2
4040280 00820532R 1 1/270,048,3120190431,7
5040280 00924040R 288,960,3127190442,3

КРАН С ВНУТРЕННЕЙ РЕЗЬБОЙ

DN PN НАВАЛ № L D D1 D2 H B H1 КГ
1540280 1538510R 1/233,798145220,5
2040280 11510015R 3/442,4103145220,5
2540280 15611520R 148,3118145340,7
3240280 15713025R 1 1/460,3121145330,9
4040280 15815032R 1 1/270,0120190431,5
5040280 15918040R 288,9127190442,1

КРАН ФЛАНЦЕВЫЙ С РУЧКОЙ

DN PN НАВАЛ № L D D1 D2 D3 H B H1 КГ
1540280 5031301095651498145221,9
2040280 505150151057514103145232,7
2540280 506160201158514118145343,3
3240280 5071902514010018121145335,0
4040280 5082003215011018120190436,0
5040280 5092304016512518127190447,9
6516280 51027050185145181702806210,0
8016280 51128065200160181852806812,5
10016280 512300802201801821028010118,8
12516280 5133251002502101825340010124,3
15016280 5143501252852102227360010731,5
20016280 5164001503102952230090012355,1
25016280 51753020040535526345120012297,8

КРАН ФЛАНЦЕВЫЙ С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ

DN PN НАВАЛ № L D D1 D2 D3 H B C H1 КГ
12516280 533325100250210183091455010129
15016280 534350125285240003301455010736
20016280 536400150340295223981967512365
25016280 53753020040535526451236100122113
30016280 53863025046040626572280193155229
ФЛАНЦЫ:SFS 2123, SS 335, DIN 2501, ISO 2084
КОНСТРУКТИВНАЯ:DN 15-100DIN 3202/F1

ФЛАНЦЫ: SFS 2123, SS 335, DIN 2501, ISO 2084

КОНСТРУКТИВНАЯ; DN 15-50 DIN 3202/F1 DN250-300 DIN3202/F15 DN65-200 DIN 3202/F5

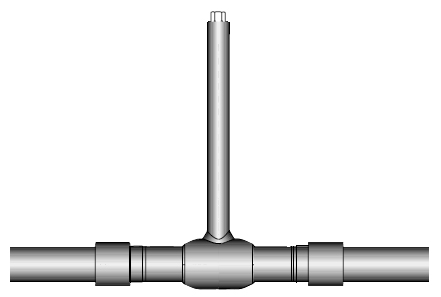

Кран с длинным штоком для пластмассовых трубопроводов, высота по выбору потребителя.

DN PN НАВАЛ № L D D1
324280 8018234033,7
404280 8029825033,7
504280 80310426333,7
504280 80414827533,7
804280 80515039042,4
804280 806150311042,4
1004280 807158812560,3
1004280 808164814060,3
1504280 809171316060,3
1504280 810175318060,3
2004280 811187320088,9

КРАН ДЛЯ ПРИРОДНОГО ГАЗА К ПЛАСТМАССОВОМУ ТРУБОПРОВОДУ

  • защищен от наружной коррозии полиэтиленовым покрытием;
  • подключается к трубопроводу электромуфтовой сваркой или сваркой встык;
  • открывается и закрывается тавровым ключом;
  • категория по давлению PN4 по пластмассовой трубе и PN16/40 по шаровому крану.
КРАН ДЛЯ ПРИРОДНОГО ГАЗА К ПЛАСТМАССОВОМУ ТРУБОПРОВОДУ

ОДОБРЕНИЕ ДЛЯ ПРИМЕНЕНИЯ НА ПРИРОДНОМ ГАЗЕ И СЕРТИФИКАТЫ КАЧЕСТВА

  • по стандарту SFS 3174 (Финляндия);
  • DG-2392 (Дания);
  • G81 - 3623 (Швеция);
  • ISO 9001;
  • ISO 14001;
  • РОСС П.АЯ45 В00635-1421 (Россия);
  • Разрешение Госгортехнадзора России №РРС 02-1541.

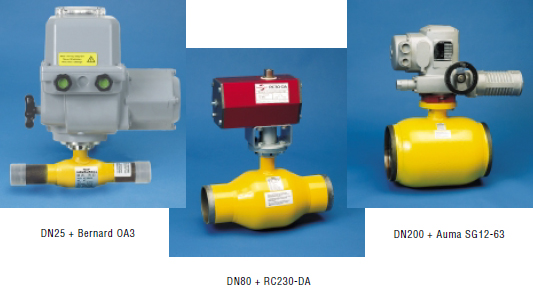

ТАБЛИЦА ВЫБОРА ПРИВОДОВ

DN PN Пневматические с пружинным возвратом RC Пневматические 2-функционные RC Электрические Аума Электрические Бернард
1040RC210-SRRC210-DASG03-11Z3
1540RC210-SRRC210-DASG03-11Z3
2040RC210-SRRC210-DASG03-11Z3
2540RC220-SRRC210-DASG03-11Z3
3240RC220-SRRC210-DASG03-11Z3
4040RC230-SRRC220-DASG04-11DA6
5040RC230-SRRC220-DASG04-11DA6
6525RC240-SRRC220-DASG05-11DA8
8025RC240-SRRC230-DASG05-11DA8
10025RC250-SRRC240-DASG07-22AS18
12516RC260-SRRC240-DASG07-22AS25
15016RC270-SRRC260-DASG10-45AS50
20016RC270-SRRC260-DASG012-63BS100
25016RC280-SRRC270-DASA07.1-GSM100,3/VZ4.3SRA6 RS250

30016 RC280-DASA07.5-GSM125,3/VZ4.3SRC RS600


Электроприводы можно поставлять с одно- или трехфазным электромотором, а также во взрывозащищенном исполнении по заказу.

»
