Вертикальные трубчатые радиаторы Zehnder Charleston
Zehnder Charleston Вертикальные радиаторы отопления
Вертикальные радиаторы Zehnder - одна из самых популярных и любимых моделей среди владельцев квартир, домов, выбор профессиональных дизайнеров и архитекторов. Стальные трубчатые вертикальные радиаторы уже стали важным, а иногда и центральным элементом или акцентом в интерьере помещения. Забудьте те времена, когда радиатор скрывали в интерьерах. Zehnder Charleston не нужно скрывать под декоративными панелями.
Стальные трубчатые вертикальные радиаторы функциональны, так как подходят для помещения с высокими окнами, их можно разместить на узких стенах по бокам от окон, в различных выступах, узких угловых пространствах. Вертикальные радиаторы Zehnder Charleston впишутся в любую концепцию интерьера – от минимализма и модерна до хайтека, лофта, фьюжн и многих других. Вы можете купить в Москве по хорошей цене в компании ООО «Компания СТС-К» по телефону +7(495)430-39-65. Доставка в другие города России осуществляется с привлечением транспортных компаний.
Вертикальные радиаторы, которые действительно производятся в Германии. Вертикальные радиаторы Zehnder – это немецкий подход, немецкая точность, немецкое качество, немецкая надежность.
Почему радиатор Zehnder Charleston?
 |
 |
 |
 |
 |
| THE ORIGINAL c 1930 г. |
Сделано в Германии |
Сертифицировано для детских |
Вдохновляющий дизайн |
Комфорт |

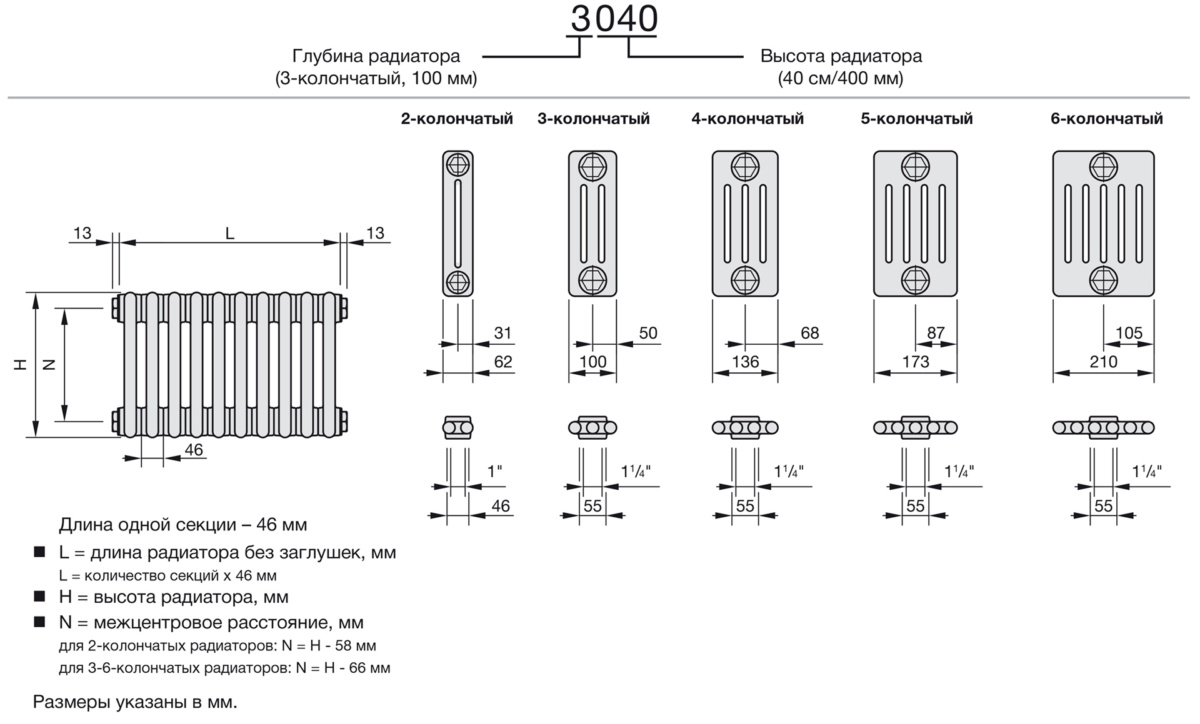

Технические характеристики
Zehnder Charleston – трубчатый секционный радиатор из стали. Отдельные секции (длина одной секции 46 мм) свариваются в готовый радиатор; радиатор грунтуется, покрывается порошковой эмалью цвета RAL 9016 и подвергается горячему обжигу в соответствии с DIN 55900. Тепловая мощность проверена в соответствии со стандартом EN 442. Коллекторная часть радиатора выполнена из листовой стали. Диаметр труб 25 мм.
Высота
от 260 до 3000 мм,
Глубина
от 62 до 210 мм (от 2 до 6 колонок в секции) макс. 110 °С
Рабочее давление
10 бар (исполнение на повышенное давление 18 бар)
Испытательное давление
15 бар (для версии на повышенное давление 24 бар)
Давление на разрыв
более 60 бар
Рабочая температура
макс. 110 °С
Обязательные условия для установки радиатора
Внимание: Радиатор Zehnder Charleston предназначен только для установки в системах отопления закрытого типа. Для установки радиатора в помещения с повышенной влажностью необходимо специальное исполнение – наружнее цинкование. Радиатор Zehnder Charleston высотой свыше 2200 мм (для всех глубин) поставляется с приваренным ребром жесткости.
Прайс-лист на популярные модели Zehnder Charleston 2180 и 3180
Код
модели/
количество
секций |
Монтажные размеры |
Тепловая мощность |
Цена за радиатор, € |
Высота
H
мм |
Глубина
T
мм |
Длина
L
мм |
T = 50C
(75/65/20°C)
Вт |
T = 60C
(90/70/20°C)
Вт |
T = 70C
(105/71/18°C)
Вт |
RAL 9016 (белый)
с
подключением |
Technoline (TL)
с подключением |
| 1270/7610 |
V001/V002 |
1270/7610 |
V001/V002 |
| 2180/4 |
1792 |
62 |
210 |
497,6 |
629,6 |
767,6 |
162,14 |
326,04 |
210,78 |
374,68 |
| 2180/6 |
1792 |
62 |
302 |
746,4 |
944,4 |
1151,4 |
243,21 |
407,11 |
316,17 |
480,07 |
| 2180/8 |
1792 |
62 |
394 |
995,2 |
1259,2 |
1535,2 |
324,28 |
488,18 |
421,56 |
585,46 |
| 2180/10 |
1792 |
62 |
486 |
1244,0 |
1574,0 |
1919,0 |
405,35 |
569,25 |
526,96 |
690,86 |
| 2180/12 |
1792 |
62 |
578 |
1492,8 |
1888,8 |
2302,8 |
486,42 |
650,32 |
632,35 |
796,25 |
| 3180/4 |
1800 |
100 |
210 |
662,4 |
842,0 |
1031,2 |
241,82 |
405,72 |
314,37 |
478,27 |
| 3180/6 |
1800 |
100 |
302 |
993,6 |
1263,0 |
1546,8 |
362,74 |
526,64 |
471,56 |
635,46 |
| 3180/8 |
1800 |
100 |
394 |
1324,8 |
1684,0 |
2062,4 |
483,65 |
647,55 |
628,74 |
792,64 |
| 3180/10 |
1800 |
100 |
486 |
1656,0 |
2105,0 |
2578,0 |
604,56 |
768,46 |
785,93 |
949,83 |
| 3180/12 |
1800 |
100 |
578 |
1987,2 |
2526,0 |
3093,6 |
725,47 |
889,37 |
943,12 |
1107,02 |
Прайс-лист на все модели Zehnder Charleston
| Код |
Монтажные размеры |
Тепловая мощность
одной секции при |
Экспонента
n
|
Вес
(без воды)
M
кг/
секцию |
Объем
воды
V
дм3/
секцию |
Нормальный
расход
одного
элемента
qms
кг/час секц. |
Цена за одну
секцию
цвет Белый
(RAL 9016)
евро |
Высота
H, мм |
Глубина
T, мм |
Межцентровое
расстояние
N, мм |
T = 50C
(75/65/20°C)
Вт/секцию |
T = 60C
(90/70/20°C)
Вт/секцию |
T = 70C
(105/71/18°C)
Вт/секцию |
| 2026 |
252 |
62 |
194 |
21,1 |
26,7 |
32,4 |
1,25 |
0,40 |
2,00 |
2,00 |
18,12 |
| 3026 |
260 |
100 |
194 |
27,9 |
35,2 |
42,9 |
1,25 |
0,56 |
2,00 |
2,00 |
19,61 |
| 4026 |
260 |
136 |
194 |
36,5 |
46,1 |
56,2 |
1,25 |
0,77 |
3,00 |
3,00 |
21,68 |
| 5026 |
260 |
173 |
194 |
45,1 |
57,0 |
69,5 |
1,25 |
0,88 |
4,00 |
4,00 |
26,13 |
| 6026 |
260 |
210 |
194 |
53,5 |
67,6 |
82,3 |
1,27 |
1,26 |
5,00 |
5,00 |
30,49 |
| 2030 |
292 |
62 |
234 |
23,6 |
29,8 |
36,2 |
1,24 |
0,44 |
0,4 |
2,00 |
18,46 |
| 3030 |
300 |
100 |
234 |
32,0 |
40,4 |
49,2 |
1,25 |
0,63 |
0,6 |
3,00 |
19,87 |
| 4030 |
300 |
136 |
234 |
41,9 |
52,9 |
64,4 |
1,25 |
0,88 |
0,7 |
4,00 |
22,45 |
| 5030 |
300 |
173 |
234 |
51,7 |
65,3 |
79,6 |
1,25 |
1,01 |
0,9 |
4,00 |
26,50 |
| 6030 |
300 |
210 |
234 |
61,3 |
77,5 |
94,4 |
1,26 |
1,42 |
1,1 |
5,00 |
30,88 |
| 2035 |
342 |
62 |
284 |
27,5 |
34,6 |
42,0 |
1,24 |
0,51 |
0,4 |
2,00 |
18,71 |
| 3045 |
350 |
100 |
284 |
37,0 |
46,7 |
56,9 |
1,25 |
0,73 |
0,6 |
3,00 |
20,78 |
| 4035 |
350 |
136 |
284 |
48,5 |
61,2 |
74,5 |
1,25 |
1,01 |
0,8 |
4,00 |
23,21 |
| 5035 |
350 |
173 |
284 |
59,9 |
75,6 |
92,0 |
1,26 |
1,18 |
1,0 |
5,00 |
27,09 |
| 6035 |
350 |
210 |
284 |
71,0 |
89,6 |
109,1 |
1,26 |
1,62 |
1,2 |
6,00 |
31,80 |
| 3037 |
366 |
100 |
300 |
38,6 |
48,7 |
59,3 |
1,25 |
0,76 |
0,6 |
3,00 |
20,80 |
| 2040 |
392 |
62 |
334 |
31,2 |
39,3 |
47,7 |
1,24 |
0,55 |
0,4 |
3,00 |
19,14 |
| 3040 |
400 |
100 |
334 |
41,9 |
52,9 |
64,4 |
1,25 |
0,83 |
0,7 |
4,00 |
21,21 |
| 4040 |
400 |
136 |
334 |
54,9 |
69,3 |
84,4 |
1,26 |
1,16 |
0,9 |
5,00 |
23,36 |
| 5040 |
400 |
173 |
334 |
67,9 |
85,7 |
104,3 |
1,26 |
1,51 |
1,1 |
6,00 |
27,63 |
| 6040 |
400 |
210 |
334 |
80,5 |
101,6 |
123,6 |
1,27 |
1,79 |
1,3 |
7,00 |
32,76 |
| 2045 |
442 |
62 |
384 |
34,9 |
43,8 |
53,2 |
1,24 |
0,62 |
0,5 |
3,00 |
19,49 |
| 3045 |
450 |
100 |
384 |
46,8 |
59,0 |
71,8 |
1,25 |
0,93 |
0,7 |
4,00 |
21,84 |
| 4045 |
450 |
136 |
384 |
61,3 |
77,3 |
94,1 |
1,,26 |
1,29 |
1,0 |
5,00 |
24,30 |
| 5045 |
450 |
173 |
384 |
75,8 |
95,6 |
116,3 |
1,26 |
1,67 |
1,2 |
7,00 |
28,74 |
| 6045 |
450 |
210 |
384 |
89,8 |
113,3 |
137,9 |
1,27 |
1,99 |
1,4 |
8,00 |
33,48 |
| 2050 |
492 |
62 |
434 |
38,4 |
48,3 |
58,6 |
1,25 |
0,69 |
0,5 |
3,00 |
19,98 |
| 3050 |
500 |
100 |
434 |
51,6 |
65,0 |
79,1 |
1,25 |
1,03 |
0,8 |
4,00 |
22,50 |
| 4050 |
500 |
136 |
434 |
67,6 |
85,2 |
103,7 |
1,26 |
1,42 |
1,0 |
6,00 |
25,18 |
| 5050 |
500 |
173 |
434 |
83,5 |
105,3 |
128,1 |
1,27 |
1,83 |
1,3 |
7,00 |
29,36 |
| 6050 |
500 |
210 |
434 |
99,0 |
124,8 |
151,9 |
1,28 |
2,19 |
1,5 |
9,00 |
34,46 |
| 2055 |
542 |
62 |
484 |
41,9 |
52,6 |
63,8 |
1,25 |
0,75 |
0,6 |
4,00 |
20,44 |
| 3055 |
550 |
100 |
484 |
56,3 |
70,9 |
86,3 |
1,26 |
1,13 |
0,9 |
5,00 |
23,10 |
| 4055 |
550 |
136 |
484 |
73,7 |
93,0 |
113,0 |
1,26 |
1,55 |
1,1 |
6,00 |
26,27 |
| 5055 |
550 |
173 |
484 |
91,1 |
114,8 |
139,7 |
1,27 |
2,00 |
1,3 |
8,00 |
30,49 |
| 6055 |
550 |
210 |
484 |
108,0 |
136,1 |
165,6 |
1,28 |
2,38 |
1,6 |
9,00 |
36,16 |
| 2056* |
558 |
62 |
500 |
43,0 |
54,0 |
65,4 |
1,30 |
0,88 |
0,6 |
4,00 |
22,55 |
| 3057* |
566 |
100 |
500 |
57,8 |
72,8 |
88,5 |
1,26 |
1,16 |
1,0 |
5,00 |
23,23 |
| 4057 |
566 |
136 |
500 |
75,7 |
95,4 |
116,0 |
1,27 |
1,59 |
1,1 |
6,00 |
29,10 |
| 2060 |
592 |
62 |
534 |
45,3 |
56,9 |
68,9 |
1,25 |
0,82 |
0,6 |
4,00 |
20,83 |
| 3060 |
600 |
100 |
534 |
60,9 |
76,7 |
93,3 |
1,26 |
1,23 |
0,9 |
5,00 |
23,75 |
| 4060 |
600 |
136 |
534 |
79,8 |
100,5 |
122,2 |
1,27 |
1,67 |
1,2 |
7,00 |
27,27 |
| 5060 |
600 |
173 |
534 |
98,6 |
124,2 |
151,0 |
1,27 |
2,16 |
1,5 |
8,00 |
31,80 |
| 6060 |
600 |
210 |
534 |
116,9 |
147,3 |
179,0 |
1,29 |
2,58 |
1,8 |
10,00 |
37,49 |
| 2075 |
742 |
62 |
648 |
55,0 |
68,9 |
83,3 |
1,25 |
1,01 |
0,7 |
5,00 |
22,17 |
| 3075 |
750 |
100 |
648 |
74,3 |
93,5 |
113,6 |
1,26 |
1,52 |
1,1 |
6,00 |
25,66 |
| 4075 |
750 |
136 |
648 |
97,4 |
122,5 |
148,8 |
1,27 |
2,06 |
1,4 |
8,00 |
30,88 |
| 5075 |
750 |
173 |
648 |
120,3 |
151,4 |
183,8 |
1,29 |
2,65 |
1,8 |
10,00 |
36,77 |
| 6075 |
750 |
210 |
648 |
142,6 |
179,5 |
218,0 |
1,30 |
3,17 |
2,1 |
12,00 |
42,76 |
| 2090 |
892 |
62 |
834 |
63,9 |
79,9 |
96,6 |
1,25 |
1,21 |
0,8 |
5,00 |
23,44 |
| 3090 |
900 |
100 |
834 |
87,0 |
109,4 |
132,7 |
1,27 |
1,81 |
1,3 |
7,00 |
27,61 |
| 4090 |
900 |
136 |
834 |
114,0 |
143,3 |
173,9 |
1,28 |
2,45 |
1,7 |
10,00 |
35,42 |
| 5090 |
900 |
173 |
834 |
140,9 |
177,1 |
214,9 |
1,30 |
3,14 |
2,1 |
12,00 |
41,26 |
| 6090 |
900 |
210 |
834 |
167,0 |
209,9 |
254,7 |
1,31 |
3,76 |
2,5 |
14,00 |
48,09 |
| 2100 |
992 |
62 |
934 |
69,5 |
86,8 |
104,7 |
1,25 |
1,34 |
0,9 |
6,00 |
24,30 |
| 3100 |
1000 |
100 |
934 |
95,1 |
119,5 |
144,9 |
1,27 |
2,01 |
1,4 |
8,00 |
28,90 |
| 4100 |
1000 |
136 |
934 |
124,6 |
156,6 |
189,9 |
1,29 |
2,70 |
1,8 |
11,00 |
38,25 |
| 5100 |
1000 |
173 |
934 |
154,0 |
193,4 |
234,5 |
1,30 |
3,47 |
2,3 |
13,00 |
44,30 |
| 6100 |
1000 |
210 |
934 |
182,6 |
229,3 |
278,1 |
1,31 |
4,16 |
2,7 |
16,00 |
51,89 |
| 2110 |
1092 |
62 |
1034 |
74,7 |
93,2 |
112,4 |
1,25 |
1,47 |
1,0 |
6,00 |
25,18 |
| 3110 |
1100 |
100 |
1034 |
103,0 |
129,2 |
156,6 |
1,28 |
2,21 |
1,5 |
9,00 |
32,56 |
| 4110 |
1100 |
136 |
1034 |
134,9 |
169,3 |
205,2 |
1,29 |
2,96 |
2,0 |
12,00 |
42,43 |
| 5110 |
1100 |
173 |
1034 |
166,6 |
209,2 |
253,5 |
1,31 |
3,79 |
2,5 |
14,00 |
51,02 |
| 6110 |
1100 |
210 |
1034 |
197,6 |
248,0 |
300,5 |
1,32 |
4,55 |
3,0 |
17,00 |
61,13 |
| 2120 |
1192 |
62 |
1134 |
82,7 |
104,8 |
128,1 |
1,26 |
1,60 |
1,1 |
7,00 |
27,09 |
| 3120 |
1200 |
100 |
1134 |
114,8 |
145,7 |
178,2 |
1,29 |
2,40 |
1,6 |
10,00 |
38,06 |
| 4120 |
1200 |
136 |
1134 |
147,4 |
187,1 |
228,8 |
1,30 |
3,22 |
2,1 |
13,00 |
47,88 |
| 5120 |
1200 |
173 |
1134 |
179,2 |
227,5 |
278,3 |
1,31 |
4,12 |
2,7 |
15,00 |
68,46 |
| 6120 |
1200 |
210 |
1134 |
209,8 |
266,3 |
325,7 |
1,32 |
4,95 |
3,2 |
18,00 |
69,12 |
| 2150 |
1492 |
62 |
1434 |
103,8 |
131,4 |
160,4 |
1,28 |
2,00 |
1,3 |
9,00 |
34,47 |
| 3150 |
1500 |
100 |
1434 |
140,2 |
178,1 |
218,0 |
1,31 |
2,99 |
2,0 |
12,00 |
49,23 |
| 4150 |
1500 |
136 |
1434 |
180,0 |
228,7 |
279,9 |
1,31 |
3,99 |
2,6 |
15,00 |
64,34 |
| 5150 |
1500 |
173 |
1434 |
218,9 |
278,1 |
340,4 |
1,32 |
5,10 |
3,3 |
19,00 |
79,88 |
| 6150 |
1500 |
210 |
1434 |
256,3 |
325,5 |
398,4 |
1,32 |
6,13 |
4,0 |
22,00 |
94,81 |
| 2180* |
1792 |
62 |
1734 |
124,4 |
157,4 |
191,9 |
1,31 |
2,39 |
1,5 |
11,00 |
40,54 |
| 3180* |
1800 |
100 |
1734 |
165,6 |
210,5 |
257,8 |
1,33 |
3,58 |
2,4 |
14,00 |
60,46 |
| 4180 |
1800 |
136 |
1734 |
212,6 |
270,2 |
331,0 |
1,33 |
4,76 |
3,1 |
18,00 |
77,24 |
| 5180 |
1800 |
173 |
1734 |
258,6 |
328,6 |
402,5 |
1,32 |
6,08 |
3,9 |
22,00 |
94,81 |
| 6180 |
1800 |
210 |
1734 |
302,7 |
384,7 |
471,2 |
1,33 |
7,31 |
4,7 |
26,00 |
112,63 |
| 2200 |
1992 |
62 |
1934 |
137,9 |
174,3 |
212,4 |
1,31 |
2,65 |
1,7 |
12,00 |
45,79 |
| 3200 |
2000 |
100 |
1934 |
182,6 |
232,1 |
284,4 |
1,33 |
3,97 |
2,6 |
16,00 |
65,68 |
| 4200 |
2000 |
136 |
1934 |
234,4 |
298,1 |
365,2 |
1,32 |
5,28 |
3,4 |
20,00 |
86,32 |
| 5200 |
2000 |
173 |
1934 |
285,0 |
362,4 |
444,1 |
1,32 |
6,73 |
4,3 |
25,00 |
105,82 |
| 6200 |
2000 |
210 |
1934 |
333,7 |
424,3 |
519,9 |
1,32 |
8,10 |
5,2 |
29,00 |
125,33 |
| 2220 |
2192 |
62 |
2134 |
151,1 |
190,9 |
232,5 |
1,31 |
2,92 |
1,9 |
13,00 |
50,52 |
| 3220 |
2200 |
100 |
2134 |
199,6 |
253,9 |
311,2 |
1,32 |
4,36 |
2,9 |
17,00 |
72,92 |
| 4220 |
2200 |
136 |
2134 |
256,2 |
326,0 |
399,6 |
1,32 |
5,79 |
3,8 |
22,00 |
94,81 |
| 5220 |
2200 |
173 |
2134 |
311,6 |
396,4 |
485,9 |
1,32 |
7,39 |
4,7 |
27,00 |
116,05 |
| 6220 |
2200 |
210 |
2134 |
364,8 |
464,1 |
568,9 |
1,32 |
8,89 |
5,6 |
31,00 |
137,81 |
| 2250 |
2492 |
62 |
2434 |
170,5 |
215,1 |
261,9 |
1,30 |
3,31 |
2,1 |
15,00 |
57,00 |
| 3250 |
2500 |
100 |
2434 |
225,3 |
286,8 |
351,8 |
1,32 |
4,95 |
3,2 |
19,00 |
83,63 |
| 4250 |
2500 |
136 |
2434 |
289,3 |
368,3 |
451,7 |
1,31 |
6,56 |
4,3 |
25,00 |
107,70 |
| 5250 |
2500 |
173 |
2434 |
351,8 |
447,8 |
549,3 |
1,31 |
8,37 |
5,3 |
30,00 |
131,57 |
| 6250 |
2500 |
210 |
2434 |
411,8 |
524,3 |
643,0 |
1,32 |
10,07 |
6,3 |
35,00 |
156,75 |
| 2280 |
2792 |
62 |
2734 |
189,3 |
238,6 |
290,1 |
1,30 |
3,70 |
2,4 |
16,00 |
64,92 |
| 3280 |
2800 |
100 |
2734 |
251,3 |
320,2 |
392,9 |
1,30 |
5,54 |
3,6 |
22,00 |
93,91 |
| 4280 |
2800 |
136 |
2734 |
322,7 |
411,1 |
504,5 |
1,30 |
7,33 |
4,8 |
28,00 |
122,87 |
| 5280 |
2800 |
173 |
2734 |
392,4 |
499,9 |
613,5 |
1,30 |
9,35 |
5,9 |
34,00 |
147,46 |
| 6280 |
2800 |
210 |
2734 |
459,3 |
585,2 |
718,2 |
1,30 |
11,25 |
7,0 |
39,00 |
177,40 |
| 2300 |
2992 |
62 |
2934 |
201,4 |
253,7 |
308,4 |
1,30 |
3,97 |
2,5 |
17,00 |
68,90 |
| 3300 |
3000 |
100 |
2934 |
268,8 |
342,6 |
420,7 |
1,30 |
5,93 |
3,9 |
23,00 |
101,68 |
| 4300 |
3000 |
136 |
2934 |
345,1 |
439,9 |
540,1 |
1,30 |
7,85 |
5,1 |
30,00 |
131,37 |
| 5300 |
3000 |
173 |
2934 |
419,7 |
535,0 |
656,8 |
1,30 |
10,00 |
6,4 |
36,00 |
157,86 |
| 6300 |
3000 |
210 |
2934 |
491,3 |
626,3 |
768,9 |
1,30 |
12,04 |
7,5 |
42,00 |
188,75 |
| |
|
|
|
|
|
|
|
|
|
|
|
* Радиаторы 2056 от 8 до 30 секций и 3057 от 6 до 30 секций (чётные) в цвете RAL 9016 и Technoline с подключениями 1270/7610 и V001/V002 включены в прайс-лист на популярные модели.
* Радиаторы 2180 и 3180 от 4 до 12 секций (чётные) в цвете RAL 9016 и Technoline с подключениями 1270/7610 и V001/V002 включены в прайс-лист на популярные модели.
Подключение
Zehnder Charleston – трубчатый секционный радиатор из стали. Отдельные секции (длина одной секции 46 мм) свариваются в готовый радиатор; радиатор грунтуется, покрывается порошковой эмалью цвета RAL 9016 и подвергается горячему обжигу в соответствии с DIN 55900. Тепловая мощность проверена в соответствии со стандартом EN 442. Коллекторная часть радиатора выполнена из листовой стали. Диаметр труб 25 мм.
| Изображение |
Описание |
Номер |
Цена, € |
 |

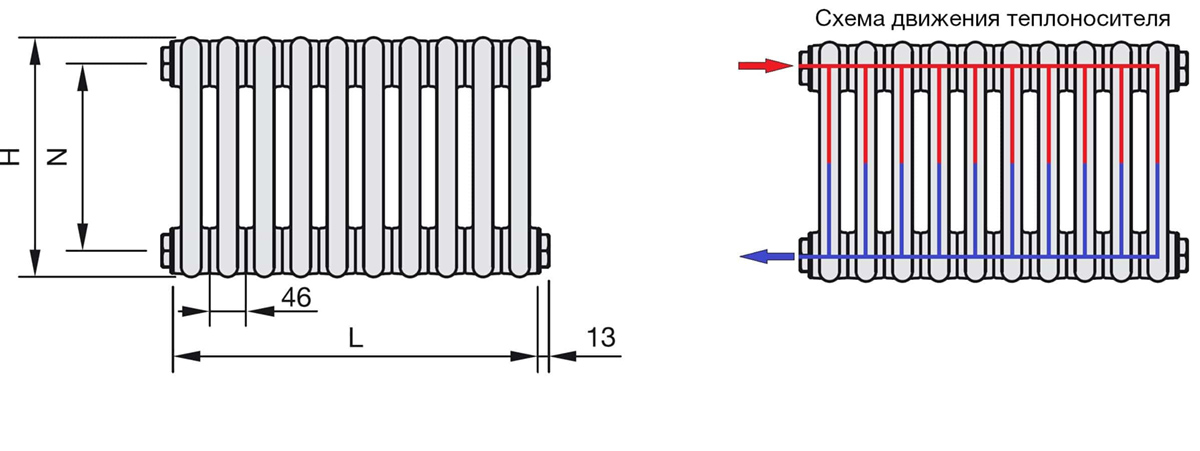

Боковое подключение. Межосевое расстояние зависит от модели: для 2-колончатых N = H - 58 мм; для 3-6 колончатых N = H - 66 мм. В стандартном исполнении радиатор имеет диаметр подключения 1/2". Доступны диаметры подключения 1/4", 3/8", 3/4", 1", 5/4" по выбору, без дополнительной наценки. |
|
бесплатно |
 |

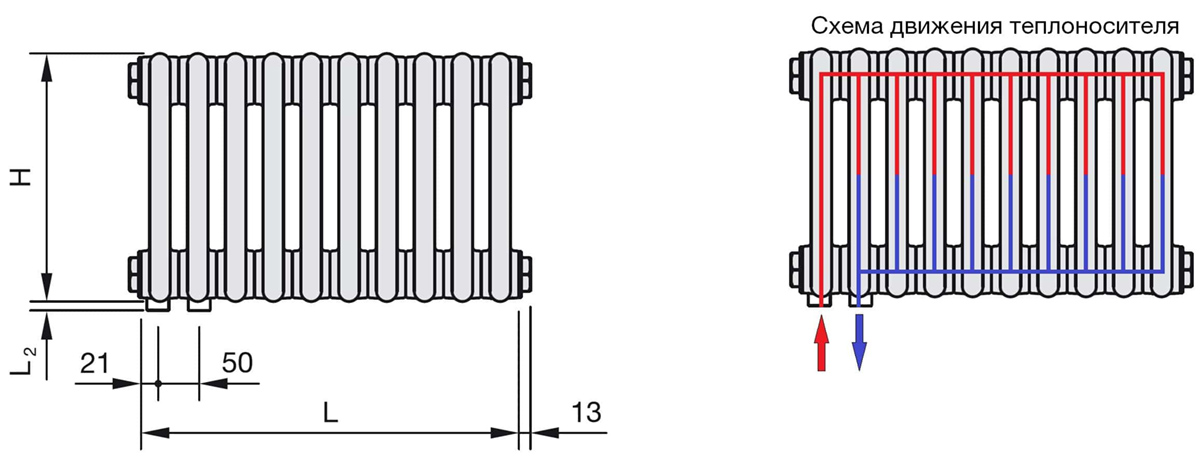

Нижнее одностороннее подключение с межосевым расстоянием 50 мм и внутренней резьбой для подключения 1/2, без встроенного термовентиля. |
|
82,15 € |
 |

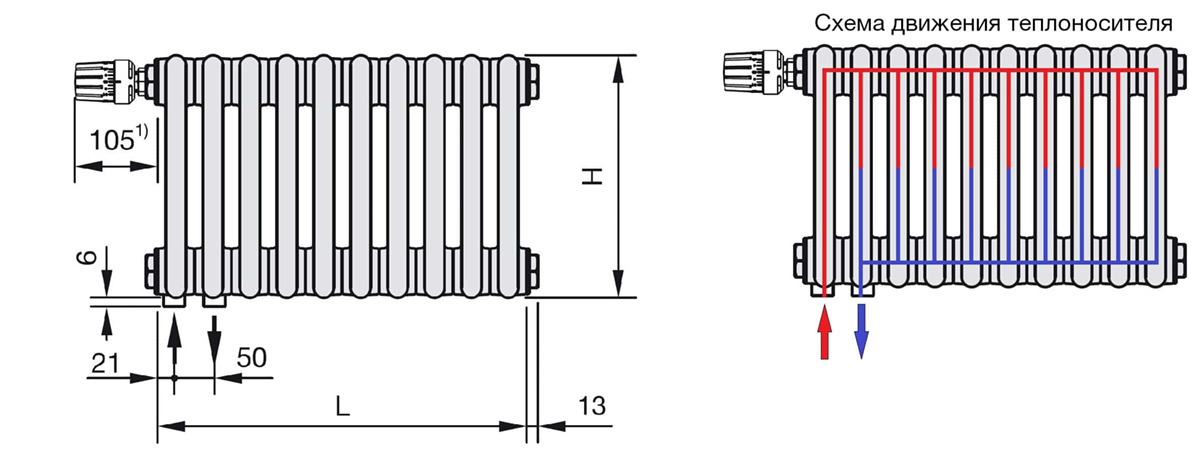

Нижнее одностороннее подключение "Completto" с межосевым расстоянием 50 мм и внутренней резьбой для подключения 1/2, со встроенным термовентилем. Минимальная длина радиатора 138 мм (3 секции). Термоголовка заказывается отдельно. |
|
163,90 € |
 |
Боковое одностороннее подключение EASY-ACCESS для радиаторов высотой от 1200 мм. Подключение - внутренняя резьба 1/2". Возможны различные варианты расстояния между подключениями (N): 500, 600, 619, 700, 800, 819 и 900 мм. |
|
167,06 € |
Специальное исполнение
Zehnder Charleston – трубчатый секционный радиатор из стали. Отдельные секции (длина одной секции 46 мм) свариваются в готовый радиатор; радиатор грунтуется, покрывается порошковой эмалью цвета RAL 9016 и подвергается горячему обжигу в соответствии с DIN 55900. Тепловая мощность проверена в соответствии со стандартом EN 442. Коллекторная часть радиатора выполнена из листовой стали. Диаметр труб 25 мм.
| Исполнение для систем с высоким давлением, макс. 18 бар |
|
| с приварными заглушками: |
2-3-колончатые модели |
| с приварными заглушками и стяжной шпилькой: |
4-6-колончатые модели |
| для составных радиаторов из нескольких блоков дополнительно за каждое ниппельное соединение: |
(нижнее и верхнее) |
Внимание!
При заказе радиаторов на повышенное давление 18 бар необходимо заказать:
• Воздухоотводчик с самоуплотнением 18 бар, цвет хром, 1⁄2″ арт. 816070
Для радиаторов с подключением No 3570/5310, 3370/5510, 3470/5410 дополнительно к воздухоотводчику необходимо заказать:
• Заглушку 18 бар, цвет хром, 1⁄2″ арт. 974058
Цветовая палитра Zehnder Charleston
Радиаторы Zehnder Charleston могут быть окрашены во все цвета RAL classic и NCS цвета, дополнительно могут быть использованы специальные цвета из палитры Zehnder.
Цвета Zehnder могут быть только в том исполнении, как представлено в палитре. Некоторые цвета Zehnder являются текстурными, в таком случае нет указания на матовое или глянцевое исполнение.
| Стандартный цвет RAL 9016 |
|
Черный матовый: RAL 9016 + 20% |
|
Прозрачный лак: RAL 9016 + 30% |
 |
Traffic White
RAL 9016 gloss / 9016
Коэффициент: 1,0 |
|
 |
Jet Black matt
RAL 9005 matt / 9205
Коэффициент: 1,2 |
|
 |
Technoline (Klarlack)
0325 TL gloss
Коэффициент: 1,3
Technoline matt
0328 TL matt
Коэффициент: 1,3
|
Цвет категория 1: RAL 9016 + 20%
Теплые цвета
 |
White Quartz
0521 |
|
 |
Pure White
RAL 9010 gloss / 9010 |
|
 |
Edelweiss
0067 matt |
|
 |
Cream
RAL 9001 gloss / 9001 |
|
 |
Telegrey 4
RAL 7047 matt / 7247 |
|
 |
Beige Quartz
0523 |
|
 |
Golden Sand
0258 matt |
|
 |
Yellow Grey
RAL 7034 matt/ 7134 |
|
 |
Pearl Beige
RAL 1035 matt / 1235 |
|
 |
Beach Gold
0272 |
|
 |
Concrete Grey
0265 matt |
|
 |
Beige Grey
0267 |
|
 |
Bronze
0276 |
|
 |
Brown Quartz
0529 |
|
 |
Dark Brown
0270 matt |
|
 |
Grey Aluminium
9007 gloss |
|
 |
Anthracite
0346 |
|
 |
Umbra Grey
RAL 7022 matt / 7122 |
|
 |
Volcanic
0336 |
|
|
|
|
Холодные цвета
 |
White Matt
0556 matt |
|
 |
Light Beige
0253 matt |
|
 |
Light Grey
0262 matt |
|
 |
White Aluminium
9006 gloss |
|
 |
Light Jeans
0264 matt |
|
 |
Titane
0335 gloss |
|
 |
Inox Look
0332 gloss |
|
 |
Telegrey 2
RAL 7046 matt / 7146 |
|
 |
Blue Grey
RAL 7031 matt / 7231 |
|
 |
Anthracite Grey
RAL 7016 gloss / 7016 |
|
 |
Black Quartz
0550 |
|
 |
Black Matt
0557 matt |
|
 |
Traffic Black
RAL 9017 matt / 9217 |
|
 |
Jet Black
RAL 9005 gloss / 9005 |
|
|
Jet Black
RAL 9005 matt / 9205 |
|
|
|
|
Цвет категория 2: RAL 9016 + 30%
Теплые цвета
 |
Pastel Green
RAL 6019 matt / 6119 |
|
 |
Reseda Green
RAL 6011 matt / 6211 |
|
 |
Cement Grey
RAL 7033 matt / 7233 |
|
 |
Olive Green
RAL 6003 matt / 6103 |
|
 |
Terracotta Faded
0299 |
|
 |
Terracotta
0292 |
|
 |
Ruby Red
RAL 3003 gloss / 3003 |
|
|
|
|
Холодные цвета
 |
Pastel Blue
RAL 5024 matt / 5124 |
|
 |
Pigeon Blue
RAL 5014 matt / 5214 |
|
 |
Gentian Blue
RAL 5010 matt / 5210 |
|
 |
Sapphire Blue
RAL 5003 matt / 5103 |
|
 |
Blue Night
0289 |
|
|
покрытие Top Care
9316 |
|
|
|
|
|
|
|
Все остальные цвета по запросу.
Некоторые модели не могут быть окрашены в отдельные цвета (см. Примечания на соответствующих страницах прайс-листа).
Возможны некоторые отклонения цвета от первоначального в ходе производственного процесса (насыщенность, оттенок и блеск).
Коды RAL Classic и NCS являются обозначениями, принятыми производителями красок.
|
