Главная arrow Конвекторы Естественная конвекция arrow Ntherm Maxi.Высокая тепловая мощность

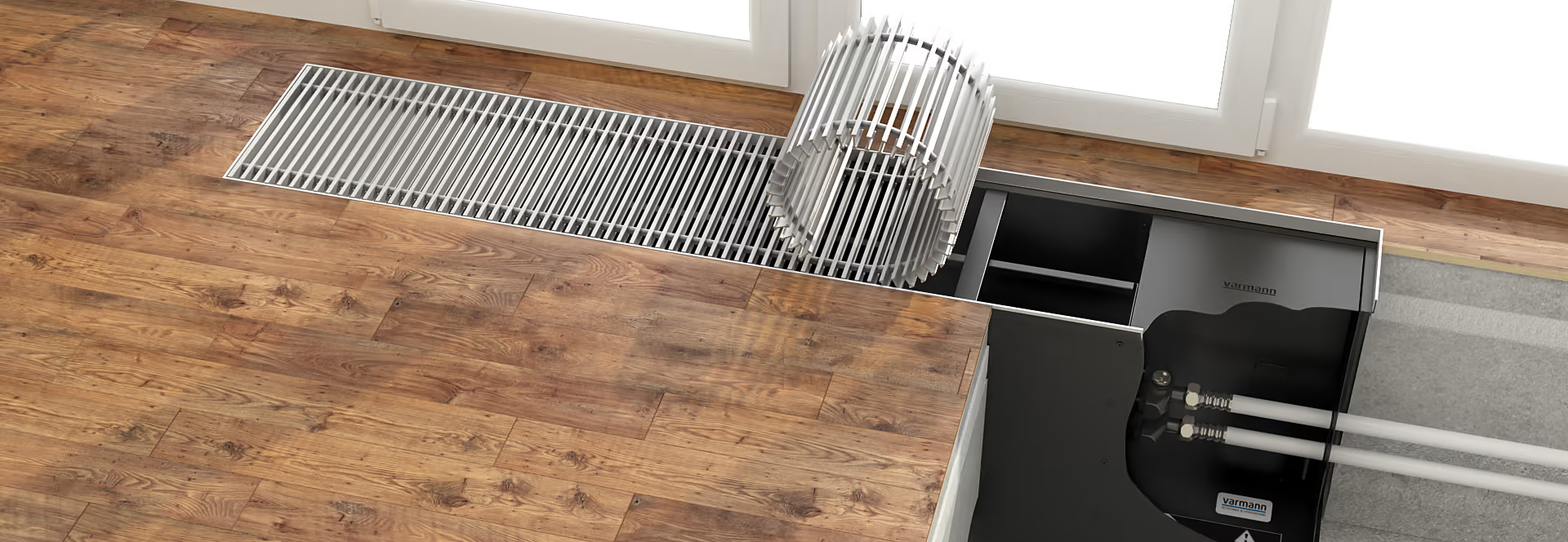

Varmann Ntherm Maxi внутрипольные конвекторы.

Varmann Ntherm Maxi внутрипольные конвекторы.

Сохранит имущество

Жесткие гидравлические испытания в 25 бар, использование шведской бесшовной трубы исключают шанс прорыва теплообменника на всем протяжении 10-ти летней гарантии

Безопасен при эксплуатации

Использование прочнейшей металлической решетки с ламелями в форме двутавра, на стальных пружинах гарантирует полную безопасность и долговечность в использовании

Не деформируется

Стальной корпус конвектора толщиной 1мм, наличие ребер жесткости позволяет исключить деформацию корпуса при заливке стяжкой

Отопительные каналы Ntherm Maxi с естественной конвекцией высокой тепловой мощности.

Varmann Ntherm Maxi

Типоразмеры Varmann Ntherm Maxi

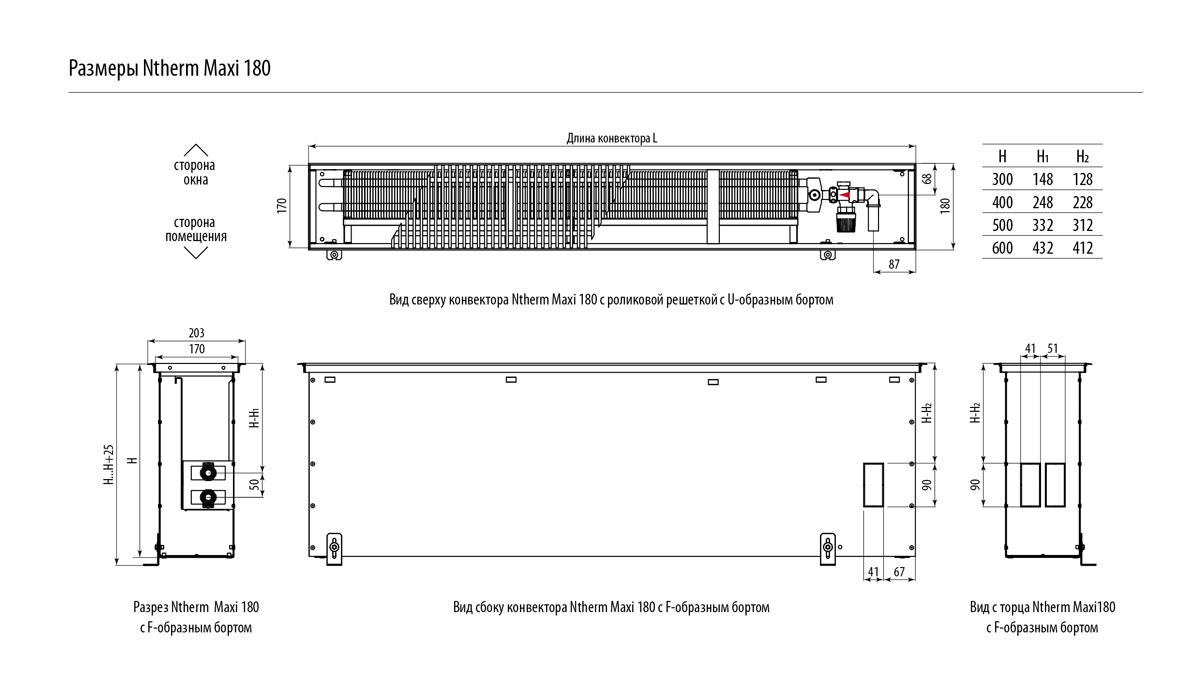

Ntherm Maxi 180. Высота 300, 400, 500, 600 мм

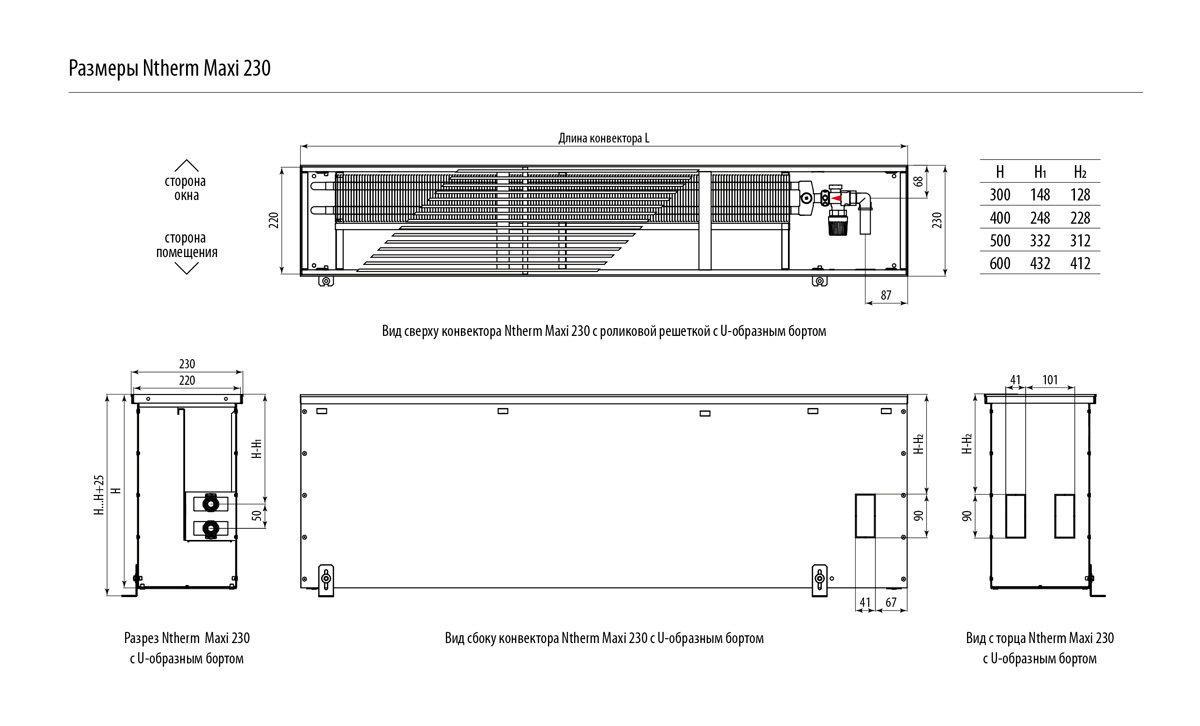

Ntherm Maxi 230. Высота 300, 400, 500, 600 мм

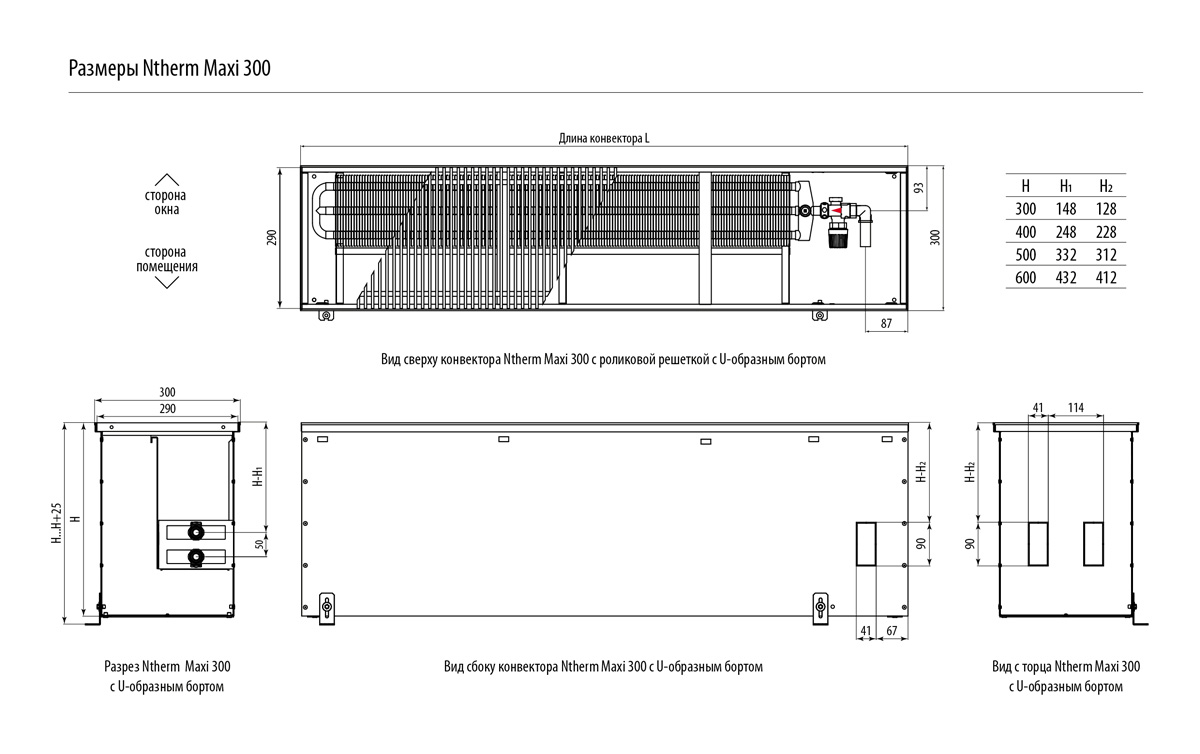

Ntherm Maxi 300. Высота 300, 400, 500, 600 мм

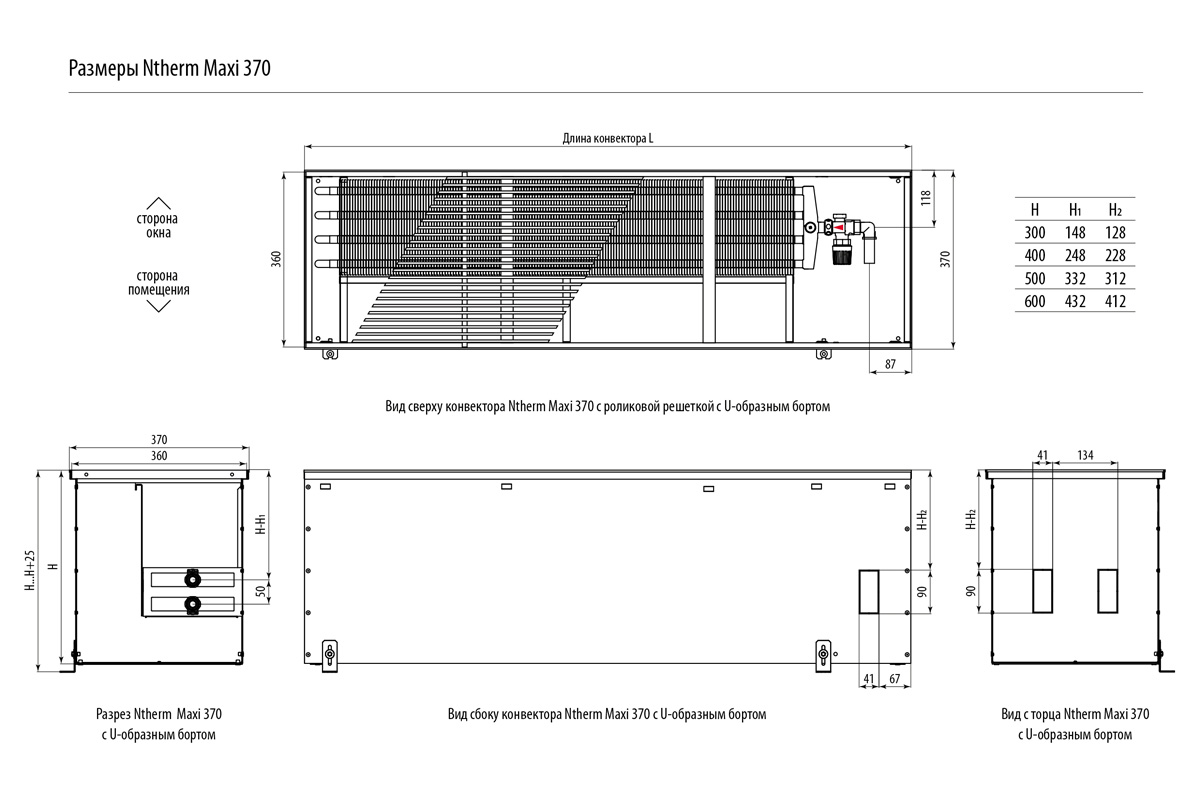

Ntherm Maxi 370. Высота 300, 400, 500, 600 мм

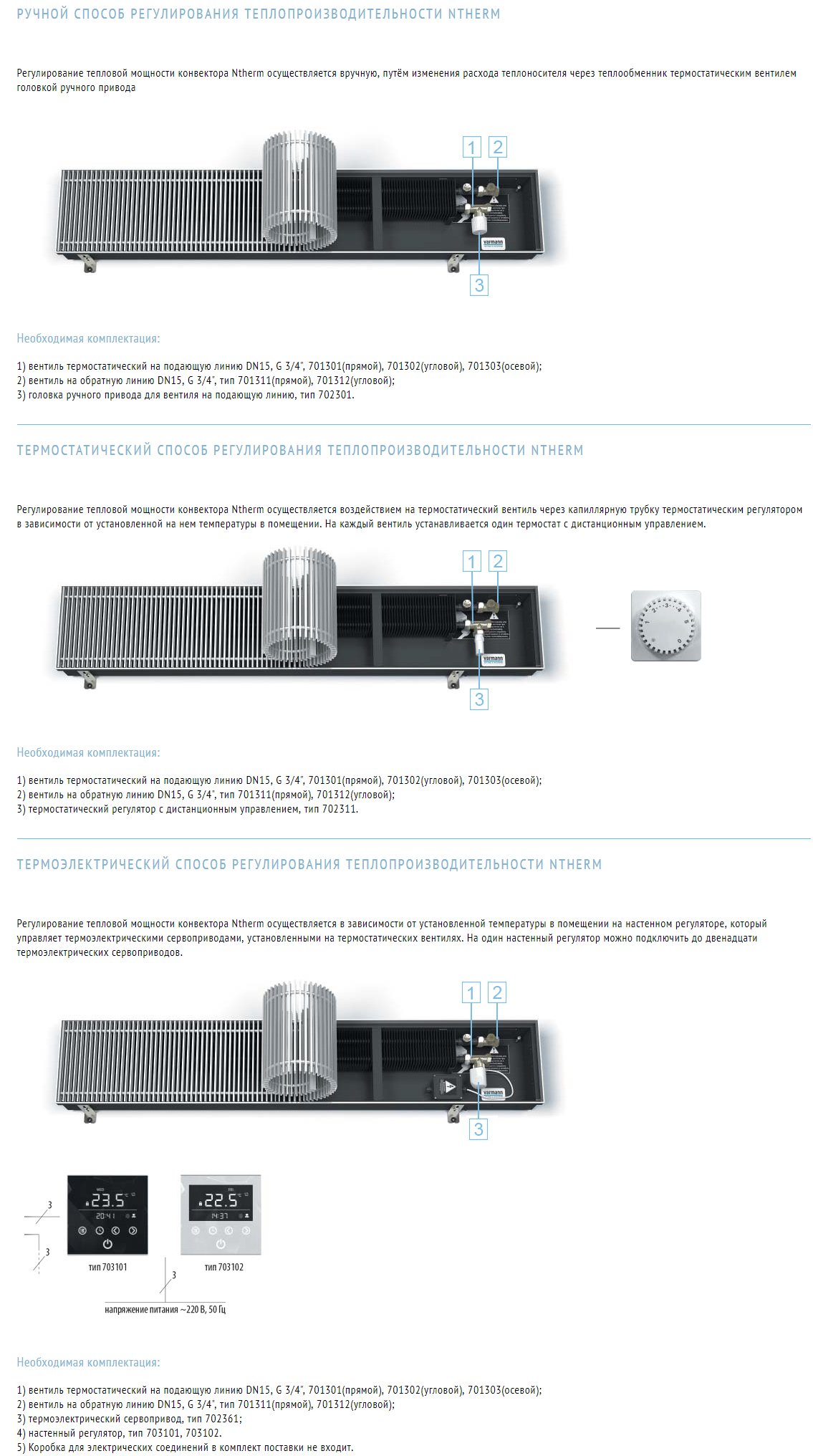

Ntherm, способы регулирования теплопроизводительности

Цены на Varmann Ntherm Maxi

Скачать прайс-лист

Базовая комплектация

корпус из оцинкованной или нержавеющей стали с порошковым покрытием; декоративная рамка по периметру корпуса из алюминия U–образного, либо F–образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой; комплект крепёжно–регулировочных ножек; роликовая, либо линейная решётка, из анодированного алюминия, либо окрашенная в цвет по палитре RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали; съёмный теплообменник с латунным узлом подключения с соединением "евроконус" G 3/4”; воздухоспускной клапан 3/8; паспорт, инструкция по монтажу и эксплуатации.

Назначение



Описание конструкции

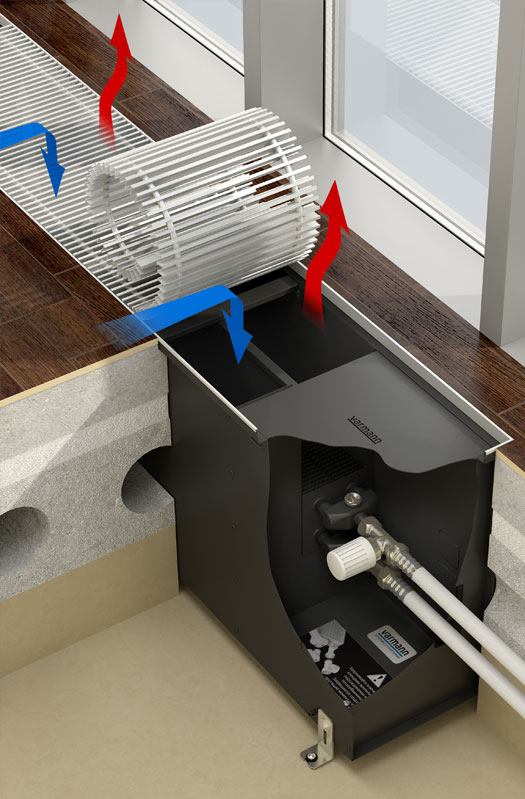

Varmann Ntherm Maxi, встраиваемый в пол конвектор с естественной конвекцией и повышенной мощностью теплоотдачи. Данный эффект достигается за счет увеличения высоты корпуса конвектора. Поставляется в собранном виде и полностью готов к установке. Назначение вставаемых в пол или в подоконник конвекторов Ntherm Maxi в создании мощного теплового потока вдоль больших окон. Применяются в случаях, когда нет возможности применить конвекторы с принудительной конвекцией. Конветор Варманн Макси с естественной конвекцией отлично сочетается с водяными теплым поломами, а также с традиционными радиаторными и воздушными системами обогрева.



Корпус конвектора Varmann Ntherm Maxi изготавливается из оцинкованной или из нержавеющей стали высокого качества. Поверхность корпуса , теплообменника и остальных деталей окрашены черной порошковой краской, повышенной прочности, что позволяет скрыть внутренние детали конвектора под решеткой. Теплообменник конвектора съёмный. Применение медных труб и алюминиевых пластин для изготовления теплообменника внутрипольного конвектора Варманн НТерм-Макси гарания долгого и безаварийного срока эксплуатации. Подключение конвектора при помощи присоединения G3/4" "евроконус". Бортик, на который опирается решетка конвектора оклеен пористой резиной, исключающей шум при трении о корпус. Договечность решётки конвектора Varmann Ntherm обусловлена пружиной из из нержавеющей стали. Конвектор имеет широкий ряд типоразмеров. Длина конвектора уточняется при заказе и может быть изготовленна с точностью до миллиметра. Рамка для конвектора имеет два типа исполнения : из профиля U–образного и F–образного. Выбор типа рамки не влияет на стоимость конвектора.

Технические характеристики

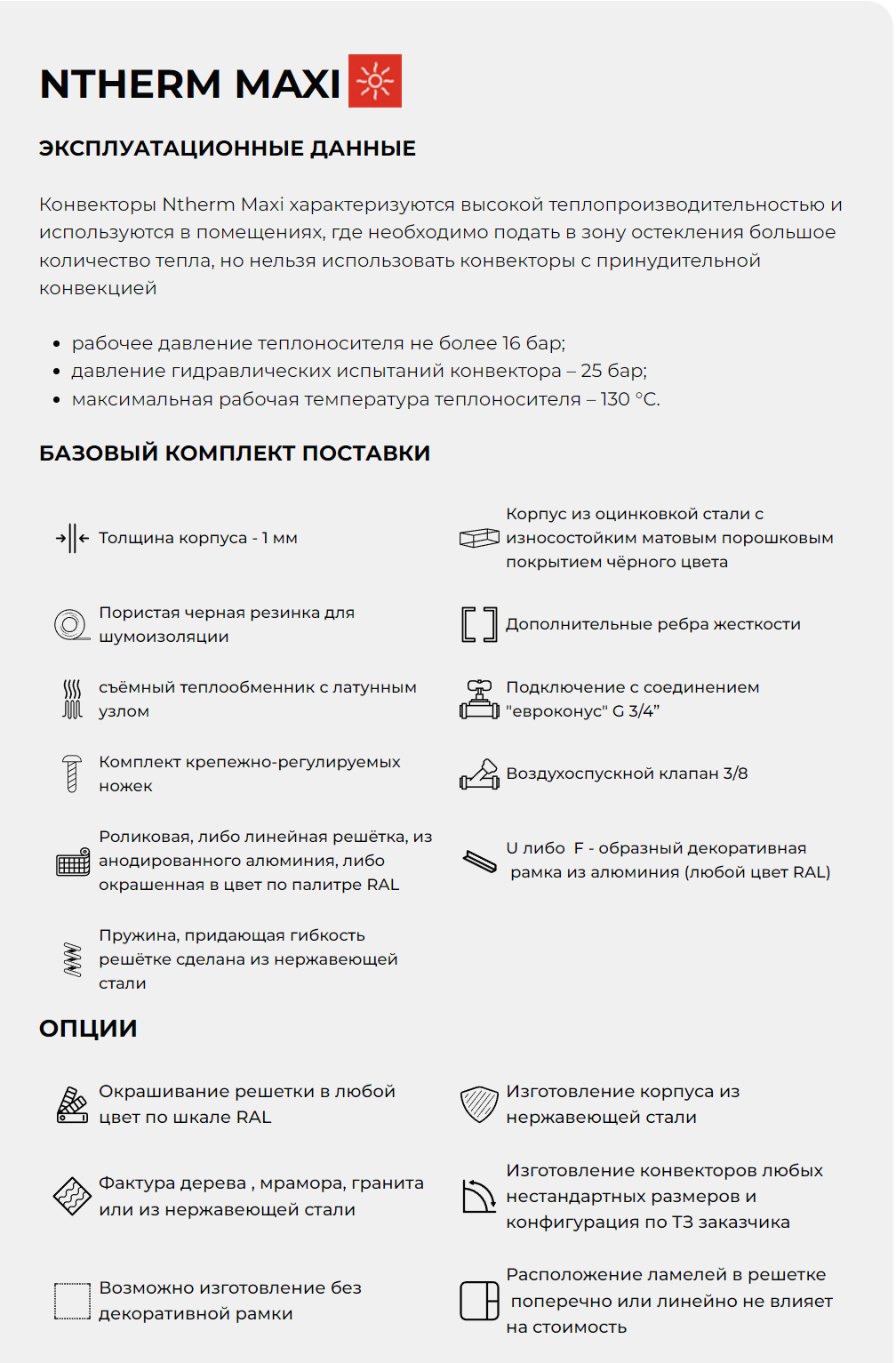

Встраиваемый в пол Конвектор Варманн Varmann Ntherm Maxi рассчитан на эксплуатацию в частном домостроении и высотных многоквартирных домах , возможна установка в однотрубную и в двухтрубную систему отопления. Рабочее давление теплоносителя до 16 бар (атм.); давление гидравлических испытаний конвектора – 25 бар (25 атм., кг/см.); максимальная рабочая температура теплоносителя – 130 °С.

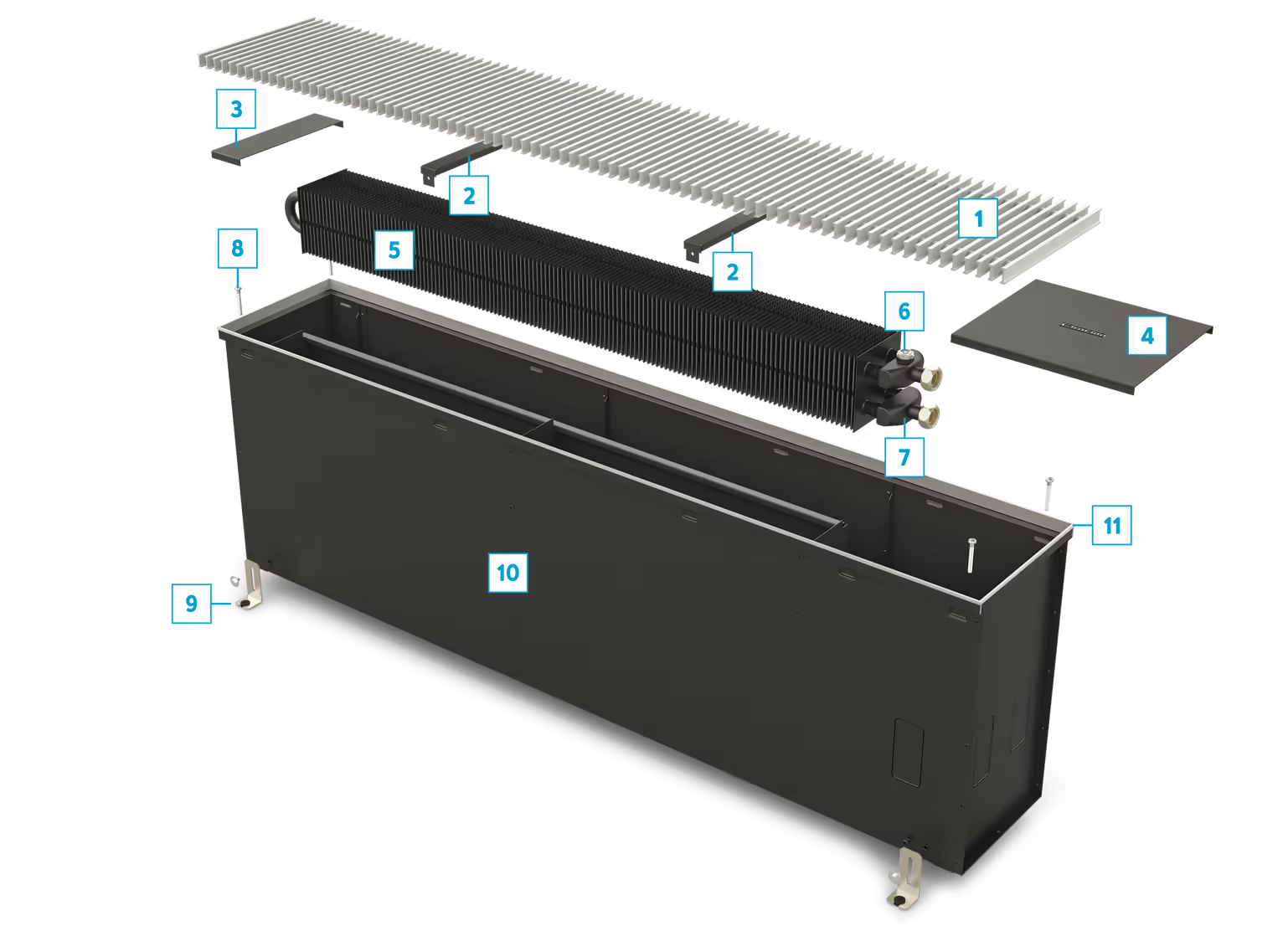

Особенности конструкции Ntherm Maxi внутрипольный конвектор

1 - Решетка

роликовая, либо линейная из анодированного алюминия, окрашенная в любой цвет по RAL, с фактурой мрамора, гранита, дерева или полированной нержавеющей стали

2 - Ребра жесткости

служат для предотвращения деформации корпуса при заливки бетоном и как опорные ребра для линейной решетки

3 - Декоративная крышка

закрывает заднюю часть конвектора

4 - Декоративная крышка

закрывает трубную подводку и вентили

5 - Теплообменник

нового дизайна из медной трубы с алюминиевым пластинчатым оребрением с торцевым загибом, окрашен в цвет жёлоба, подключение G 3\4" "евроконус"

6 - Воздухоспускной клапан

никелированный, 3/8"

7 - Узел подключения

латунный, подключение G 3\4" "евроконус" с накидными гайками с уплотнительным резиновым кольцом

8 - Регулировочные винты

для регулирования конвектора в уровень пола при монтаже

9 - Фиксирующие ножки

для фиксации корпуса конвектора в полу

10 - Корпус конвектора

из оцинкованной стали, окрашен порошковой краской в матовый чёрный или из нержавеющей стали с выламываемыми заглушками для возможности размещения трубной подводки с любой стороны конвектора

11 - Декоративная рамка

по периметру конвектора из U или F - образного алюминиевого профиля, анодированный, окрашенный в цвет по RAl или с нанесением фактур дерева, мрамора, гранита в цвет решетки



Комплектующие



Материалы для скачивания


Вентили на подающую линию VARMANN DN15, G3/4, тип 701301 (прямой)

Вентили на подающую линию VARMANN DN15, G3/4, тип 701302 (угловой)

Вентили на подающую линию DN15, G3/4, тип 701303 (осевой)

Вентили на обратную линию VARMANN, DN15, G 3/4", тип 701311 (прямой)

Вентили на обратную линию VARMANN, DN15, G 3/4", тип 701312 (угловой)

Vаrmаnn Головка ручного привода, тип 702301

Термоэлектрический сервопривод 220В тип 702361

Настенный регулятор Varmann Vartronic, 703101

Термостат с дистанционным управлением Varmann (тип 702311)

Настенный регулятор Varmann Vartronic, 703102
