Varmann Qtherm внутрипольные конвекторы.

Отопительные каналы Варманн qtherm с принудительной конвекцией с тангенциальными вентиляторами.

Varmann Qtherm

Типоразмеры

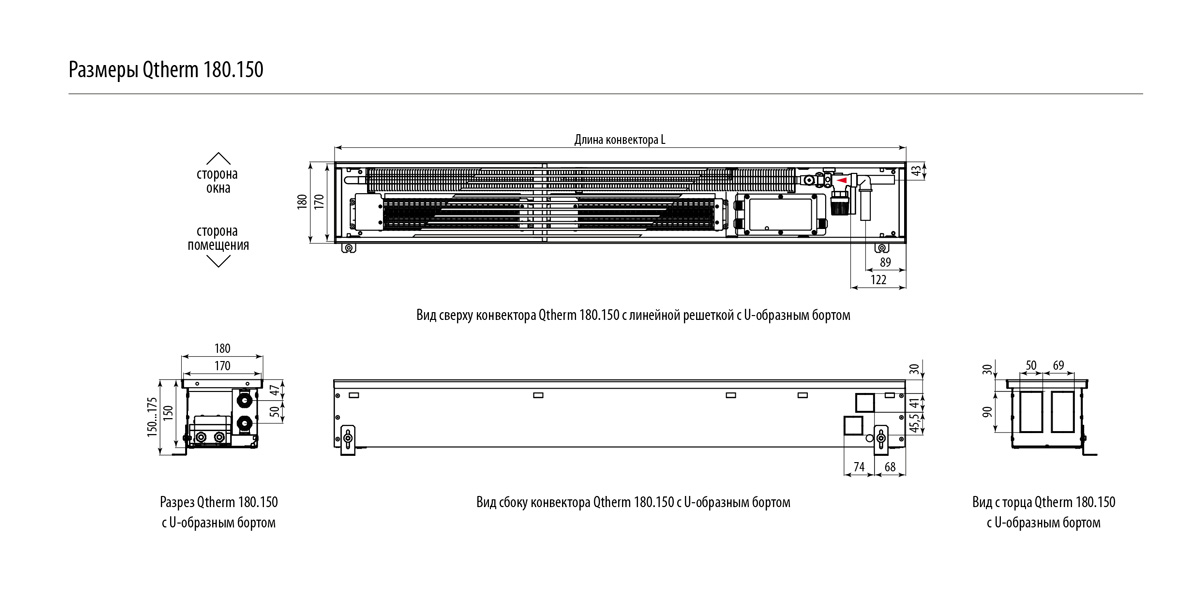

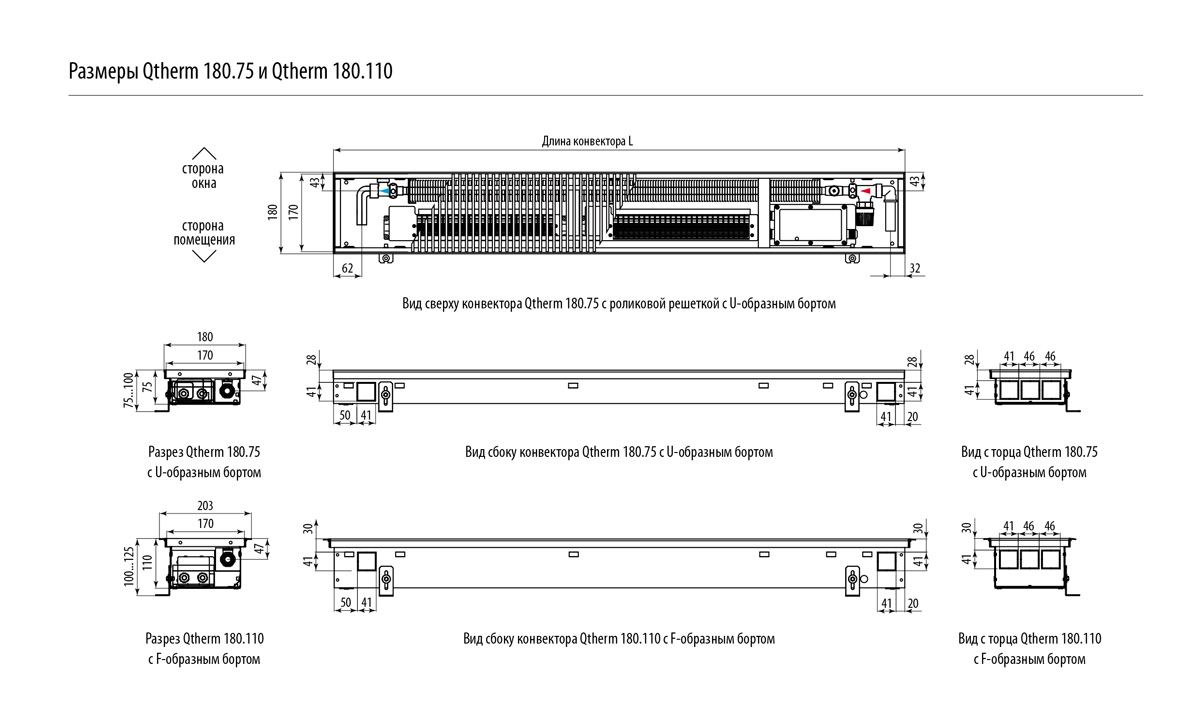

Qtherm 180. Высота 75, 110, 150 [мм]

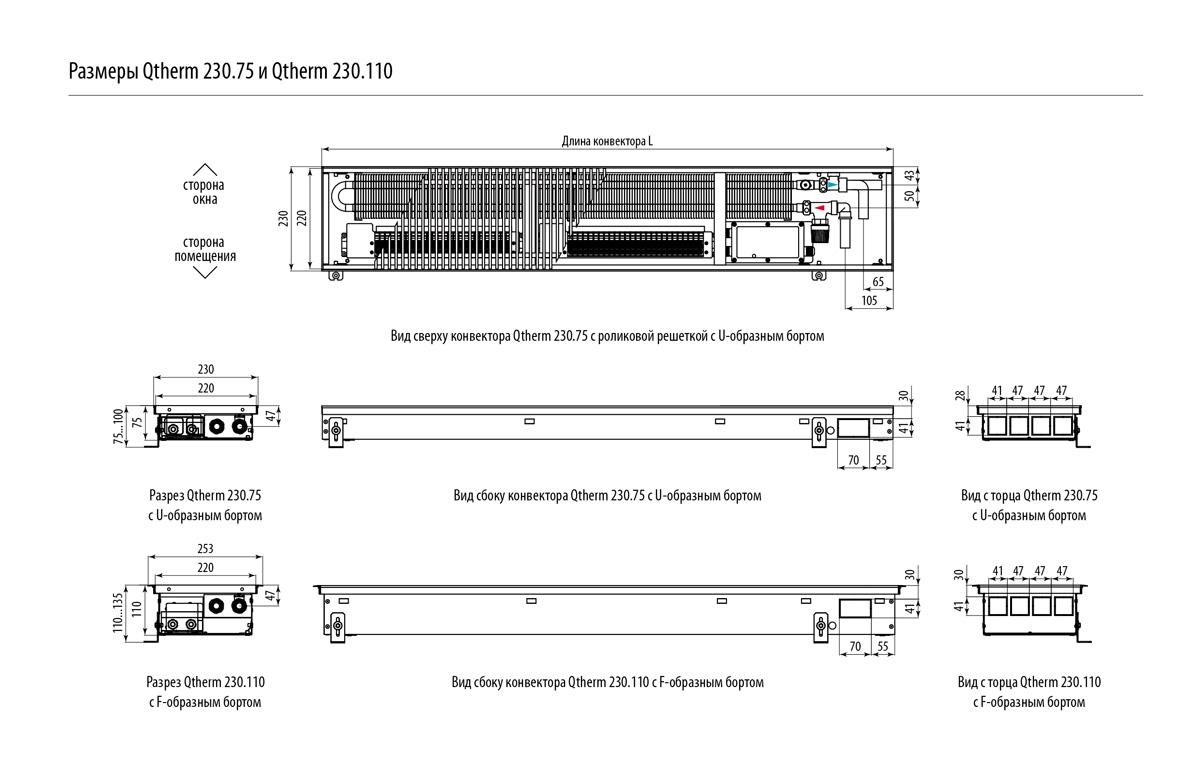

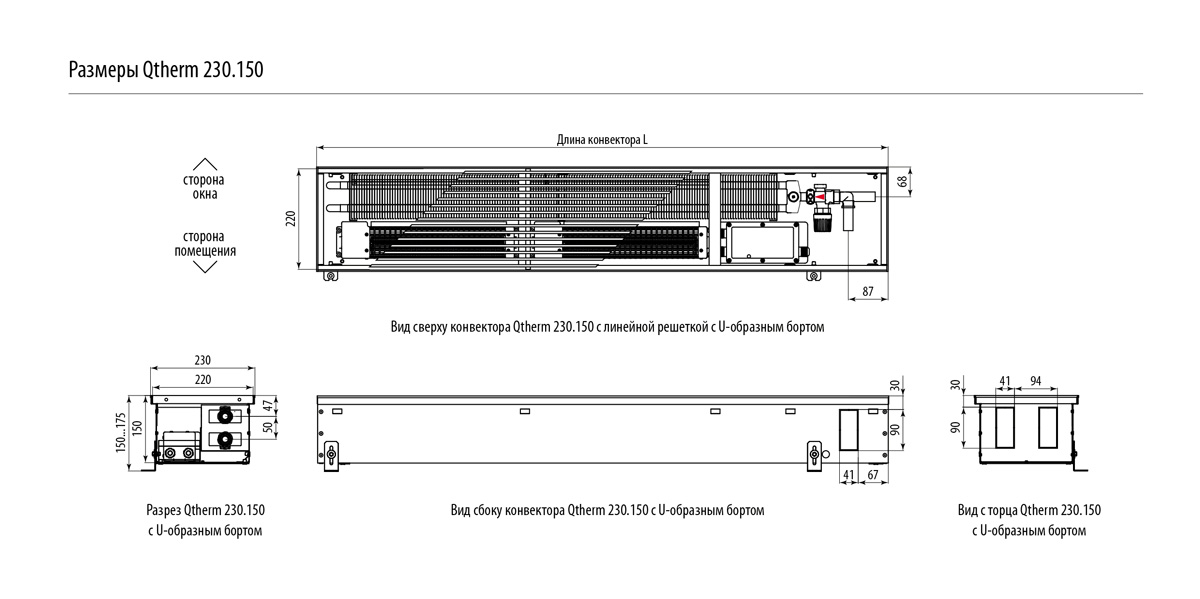

Qtherm 230. Высота 75, 110, 150 [мм]

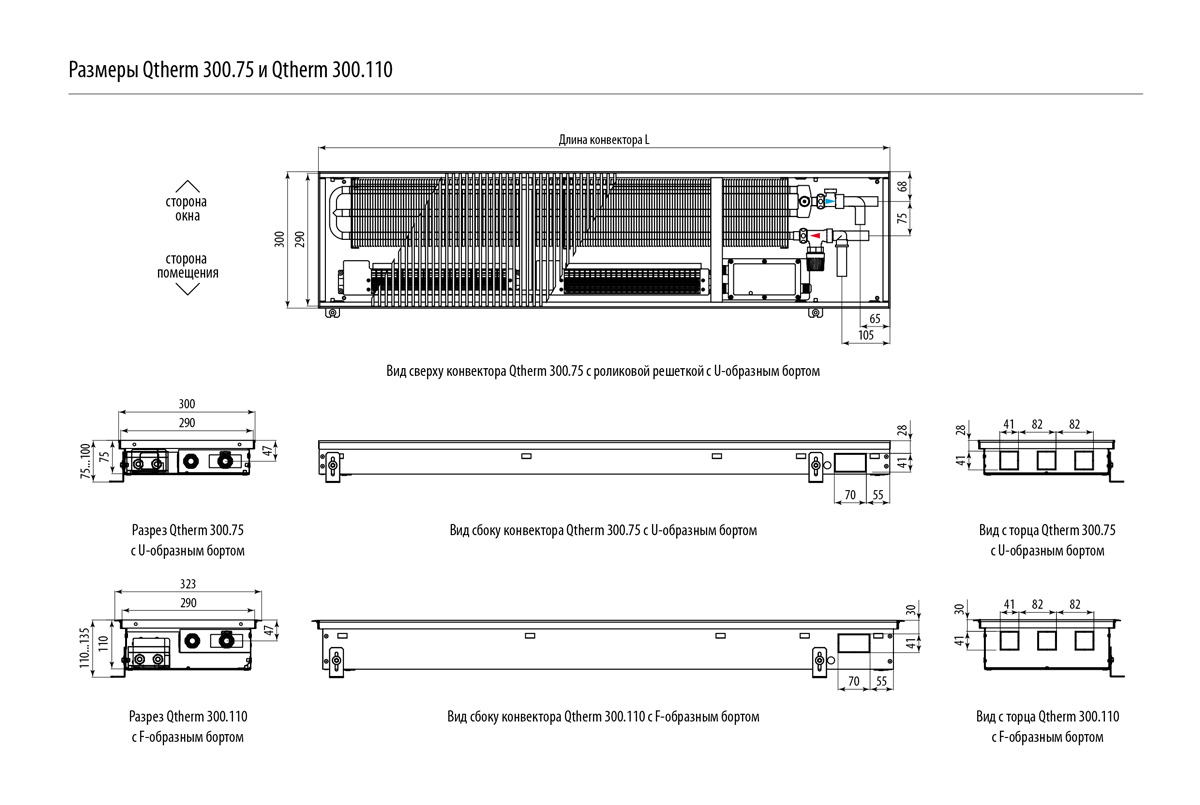

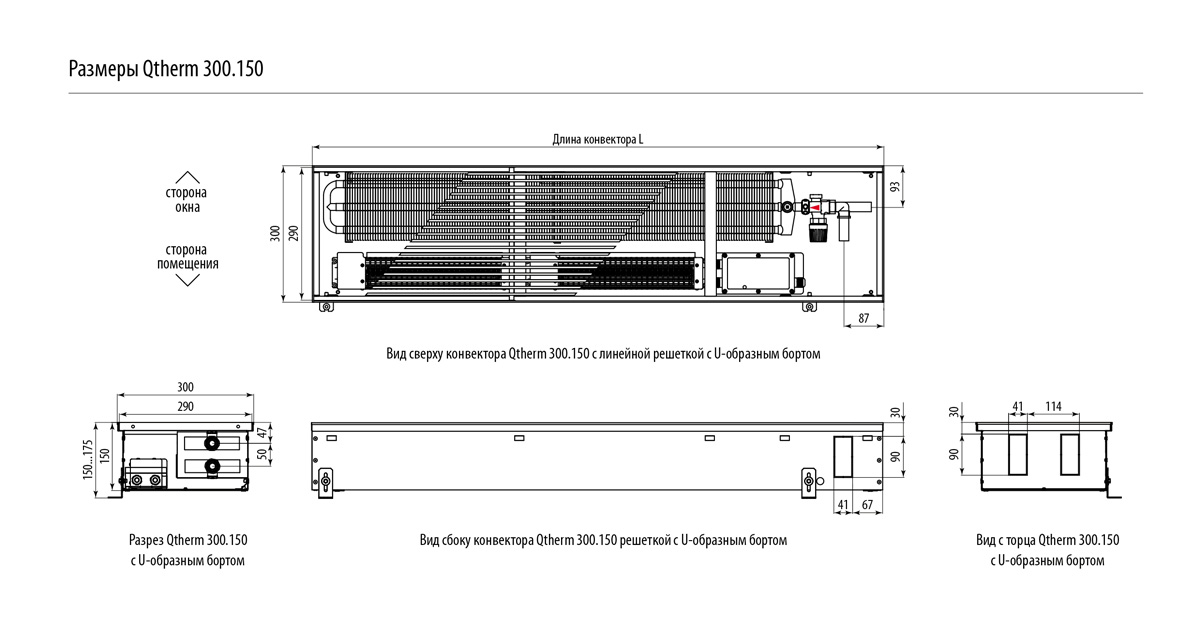

Qtherm 300. Высота 75, 110, 150 [мм]

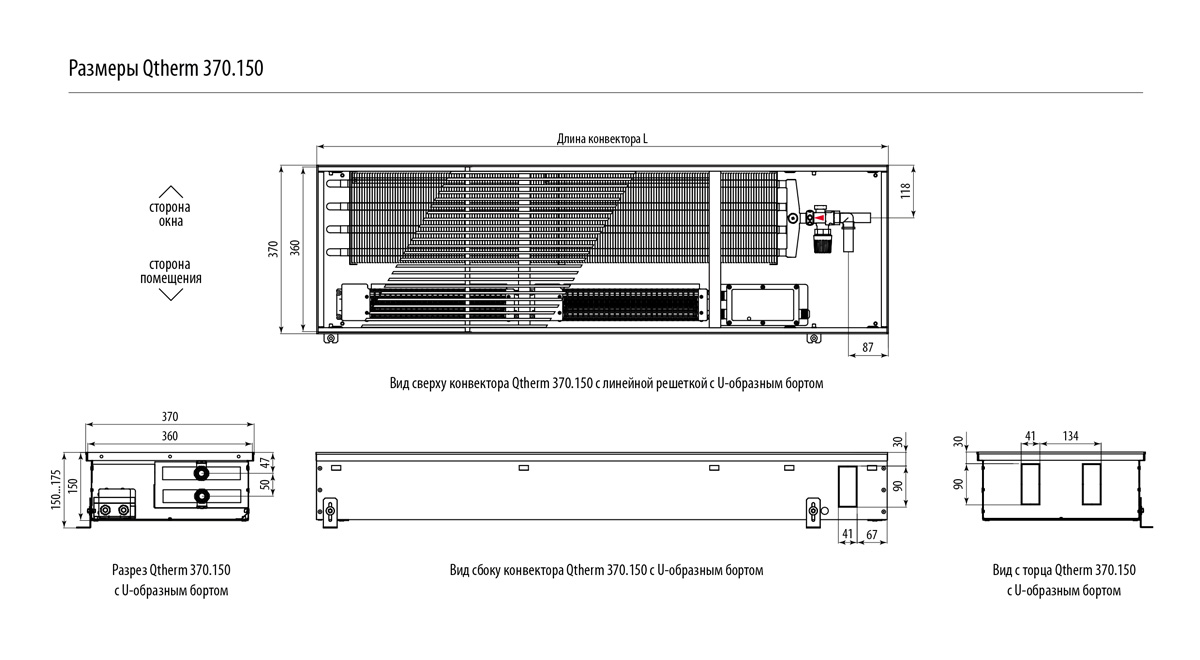

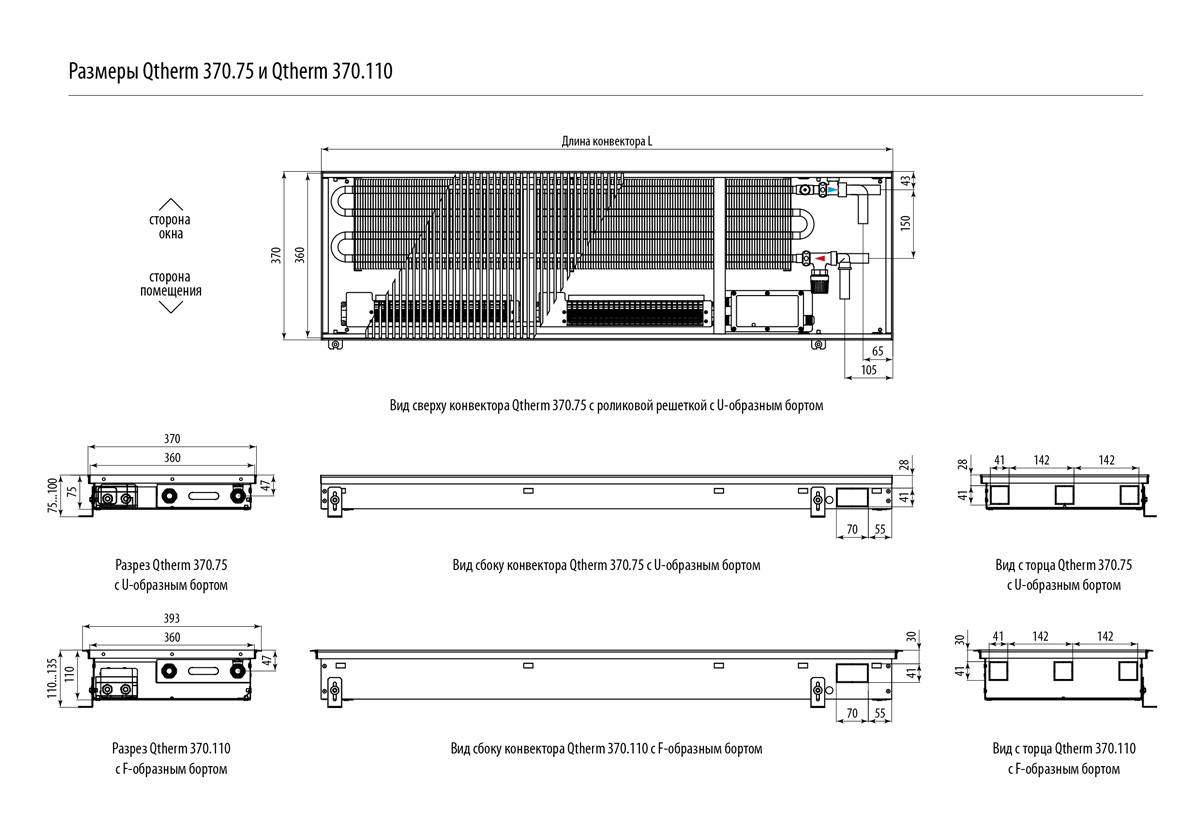

Qtherm 370. Высота 75, 110, 150 [мм]

Скругленное, угловое исполнение Qtherm

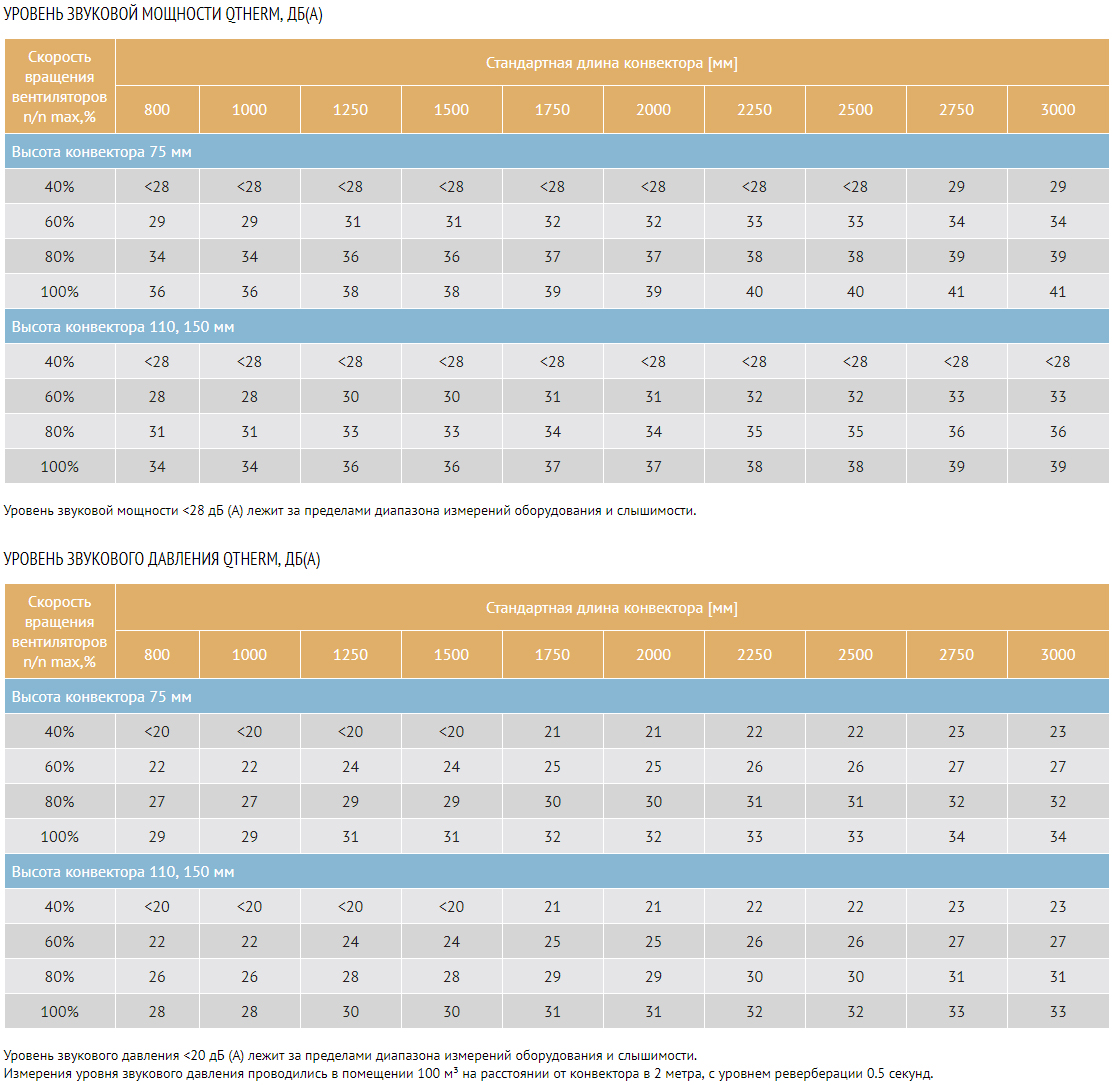

Уровень звуковой мощности и давления Qtherm

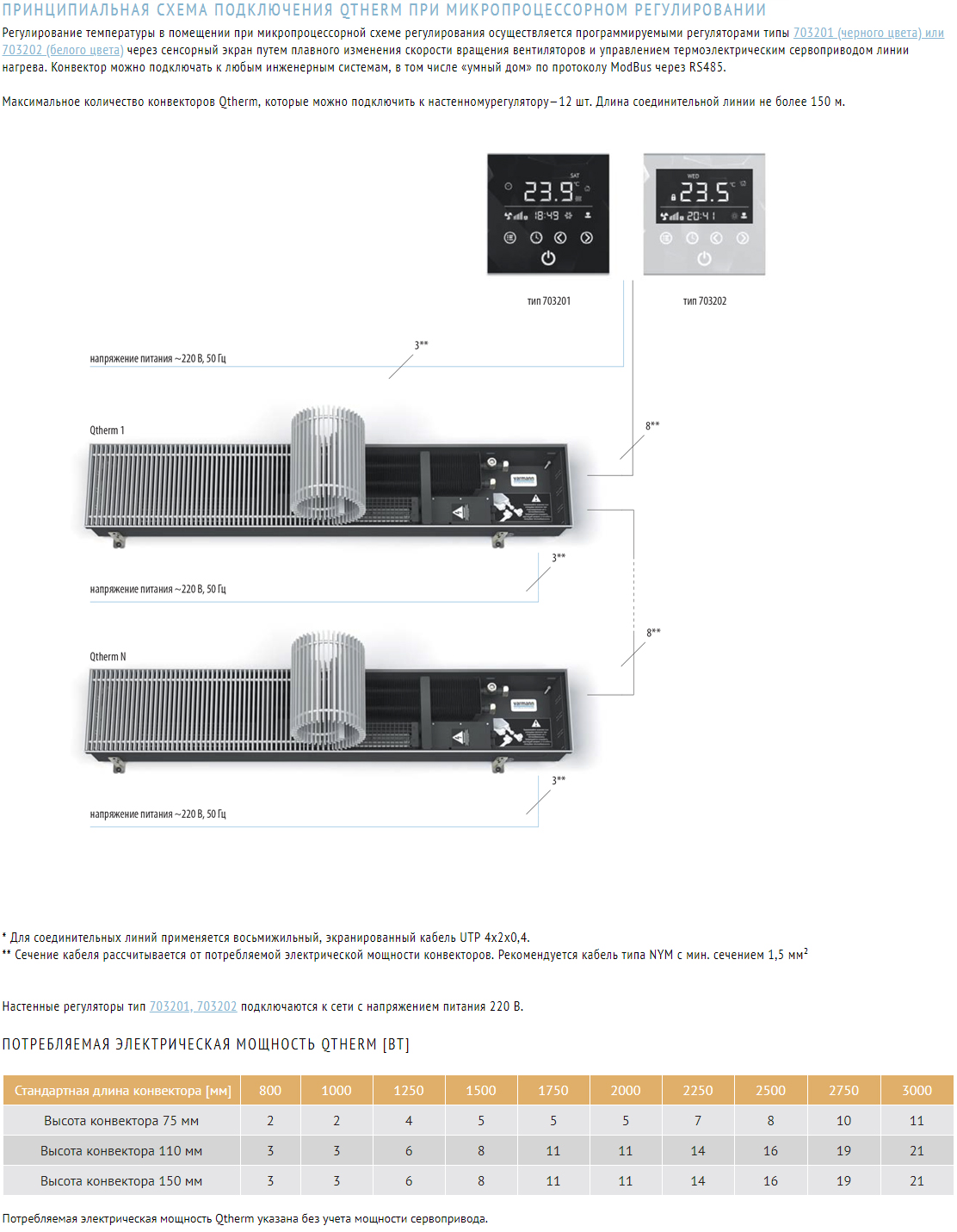

Принципиальная схема подключения Qtherm

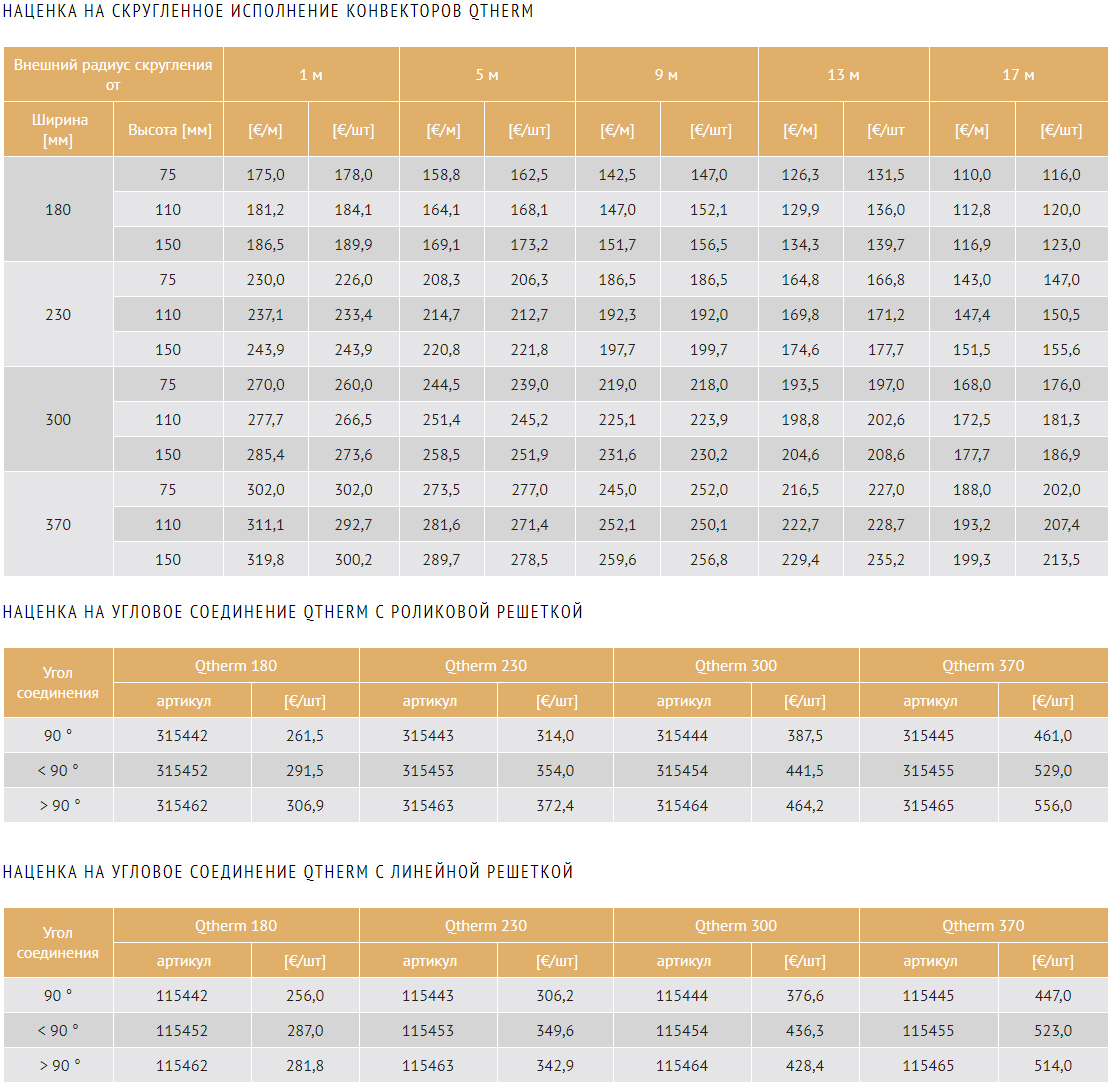

Цены на Varmann Qtherm

Скачать прайс-лист

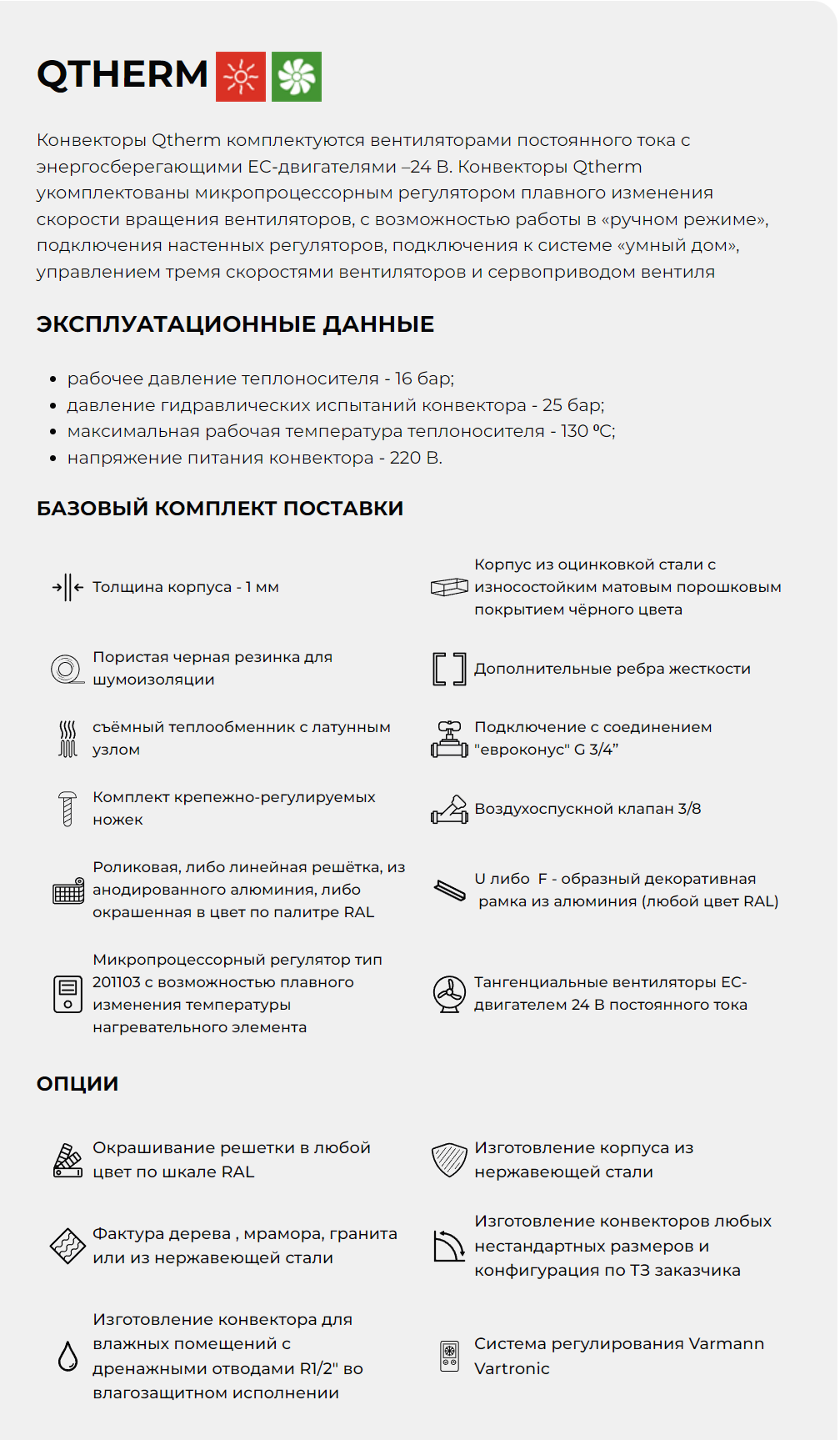

Базовая комплектация

Корпус из оцинкованной или нержавеющей стали с порошковым покрытием; декоративная рамка по периметру корпуса из алюминия U–образного, либо F–образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой; комплект крепёжно–регулировочных ножек; роликовая, либо линейная решётка, из анодированного алюминия, либо окрашенная в цвет по палитре RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали; съёмный теплообменник с латунным узлом подключения с соединением "евроконус" G 3/4”; воздухоспускной клапан 3/8; напряжение питания конвектора - 220 В. Паспорт, инструкция по монтажу и эксплуатации.



Назначение



Описание конструкции

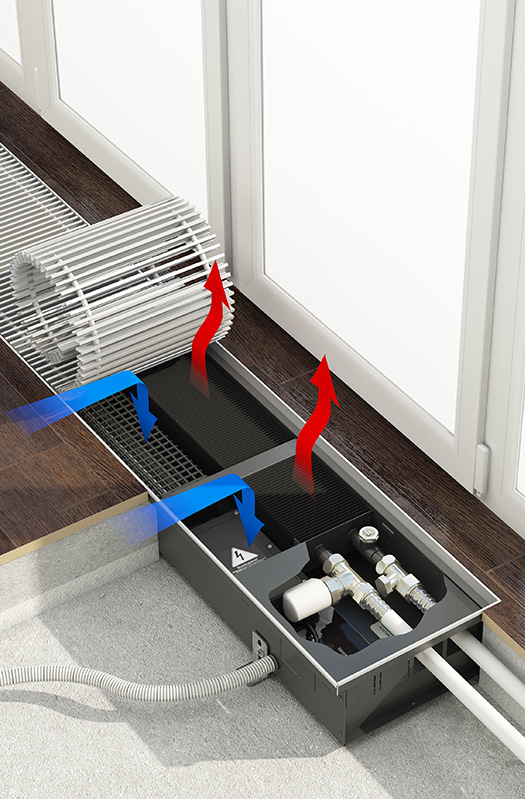

Varmann Qtherm, встраиваемый в пол конвектор с принудительной конвекцией. Поставляется в собранном виде и полностью готов к установке. Назначение вставаемых в пол или в подоконник конвекторов, в создании теплового потока вдоль внешних ограждающик конструкций, подверженных образованию конденсата (запотеванию). Такими поверхностиями могут быть окна в пол (французские окна), балконные и террасные двери.Конвекторы Qtherm комплектуются тангенциальными вентиляторами постоянного тока с энергосберегающими EC-двигателями –24 В. Конвекторы Qtherm укомплектованы микропроцессорным регулятором плавного изменения скорости вращения вентиляторов, с возможностью работы в «ручном режиме», подключения настенных регуляторов, подключения к системе «умный дом», управлением тремя скоростями вентиляторов и сервоприводом вентиля. Конветор Варманн с принудительной конвекцией отлично сочетается с системой водяной теплый пол, а также с традиционными радиаторными и воздушными системами обогрева.



Корпус конвектора Varmann Qtherm изготавливается из оцинкованной или из нержавеющей стали высокого качества. Поверхность корпуса , теплообменника и остальных деталей окрашены черной порошковой краской, повышенной прочности, что позволяет скрыть внутренние детали конвектора под решеткой. Теплообменник конвектора съёмный. Применение медных труб и алюминиевых пластин для изготовления теплообменника внутрипольного конвектора Варманн Qtherm гарания долгого и безаварийного срока эксплуатации. Подключение конвектора при помощи присоединения G3/4" "евроконус". Бортик, на который опирается решетка конвектора оклеен пористой резиной, исключающей шум при трении о корпус. Договечность решётки конвектора Varmann Qtherm обусловлена пружиной из из нержавеющей стали. Конвектор имеет широкий ряд типоразмеров. Длина конвектора уточняется при заказе и может быть изготовленна с точностью до миллиметра. Рамка для конвектора имеет два типа исполнения : из профиля U–образного и F–образного. Выбор типа рамки не влияет на стоимость конвектора. Возможно ВЛАГОЗАЩИЩЕННОЕ ИСПОЛНЕНИЕ конвектора. В случае, если конвектор Qtherm заказывается в исполнении с дренажными отводами (обозначение в артикуле D — корпус с дренажными отводами R 1/2"), то корпус изготавливается во влагозащищенном исполнении, микропроцессорный блок регулирования устанавливается без встроенного блока питания и питающее напряжение 24 В подается с внешнего блока питания тип 703701.

Технические характеристики



Встраиваемый в пол Конвектор Варманн Qtherm рассчитан на эксплуатацию в частном домостроении и высотных многоквартирных домах , возможна установка в однотрубную и в двухтрубную систему отопления. Рабочее давление теплоносителя до 16 бар (атм.); давление гидравлических испытаний конвектора – 25 бар (25 атм., кг/см.); максимальная рабочая температура теплоносителя – 130 °С.




Комплектующие



Материалы для скачивания


Вентили на подающую линию VARMANN DN15, G3/4, тип 701301 (прямой)

Вентили на подающую линию VARMANN DN15, G3/4, тип 701302 (угловой)

Вентили на обратную линию VARMANN, DN15, G 3/4", тип 701312 (угловой)

Вентили на обратную линию VARMANN, DN15, G 3/4", тип 701311 (прямой)

Термоэлектрический сервопривод 220В тип 702361

Vаrmаnn Головка ручного привода, тип 702301

Блок питания varmann varpower тип 703701

Блок питания varmann varpower тип 703702

Настенный регулятор Varmann Vartronic, 703201

Настенный регулятор Varmann Vartronic, 703202





ЗАГРУЗИТЬ ИНСТРУКЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Руководство по монтажу и эксплуатации сервоприводов 702361 и 702371
Протокол обмена с блоками управления конвекторами VARMANN
Руководство для настенного регулятора Vartronic тип 703201, 703202 (220В)
Руководство по предварительной настройке термостатических вентилей
Руководство по торцевому фланцевому соединению конвекторов
Руководство по монтажу и эксплуатации конвекторов Qtherm

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ

Схема подключения настенных регуляторов 703201 и 703202 к базовой плате 201115А конвекторов Qtherm
Схема подключения настенных регуляторов 703201 и 703202 к базовой плате 201125А конвекторов Qtherm (с дренажем)

КАТАЛОГИ И ПРОСПЕКТЫ

Каталог. Конвекторы, встраиваемые в пол. Технические данные и цены 2018. Версия WEB
Каталог. Конвекторы, встраиваемые в пол. Технические данные и цены 2018. Версия для печати

ПРАЙС-ЛИСТЫ

Прайс-лист Qtherm_встраиваемые конвекторы_принудительная конвекция

ПАСПОРТА

Паспорт Qtherm


  »
