Varmann Qtherm Electro внутрипольные конвекторы.

Отопительные каналы с принудительной конвекцией с электрическими нагревательными элементами.

Varmann Qtherm Electro

Типоразмеры

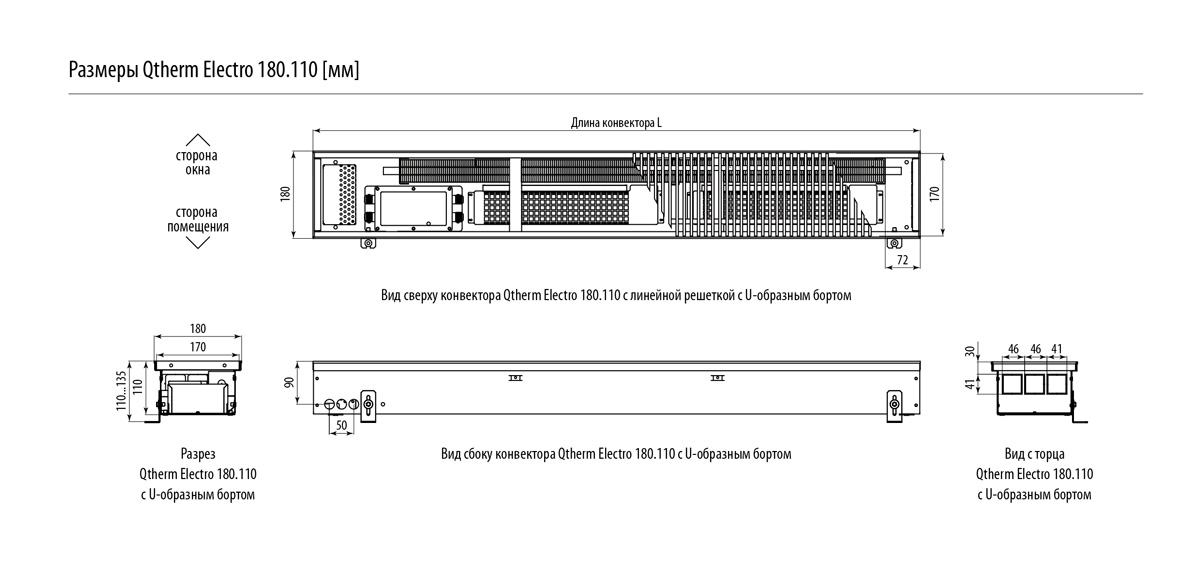

Qtherm Electro 180. Высота 110 [мм]

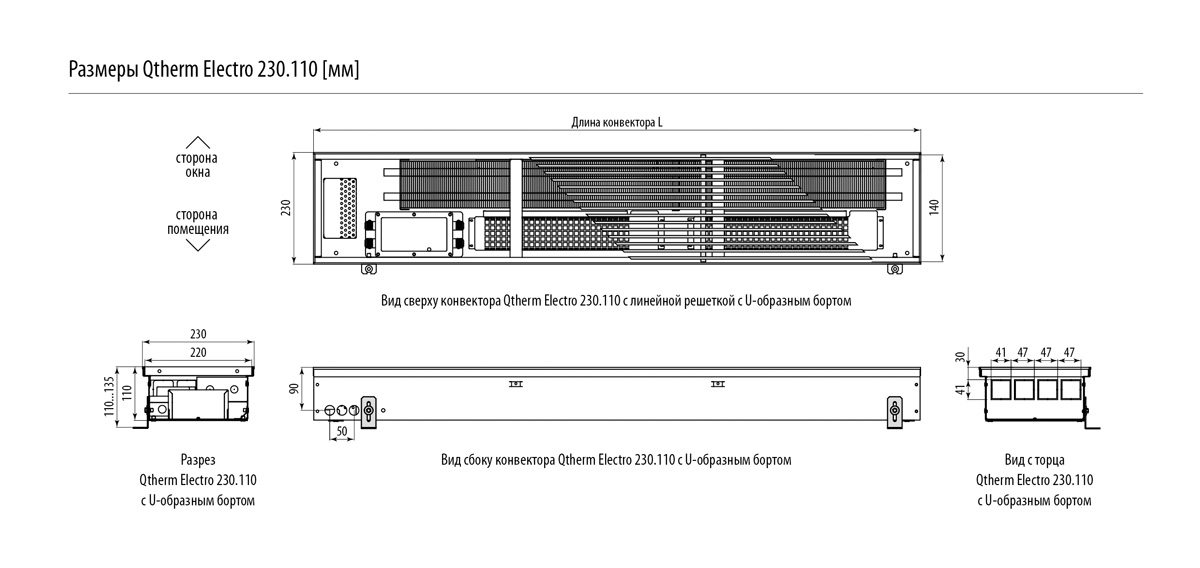

Qtherm Electro 230. Высота 110 [мм]



Цены на Varmann Qtherm Electro

Скачать прайс-лист

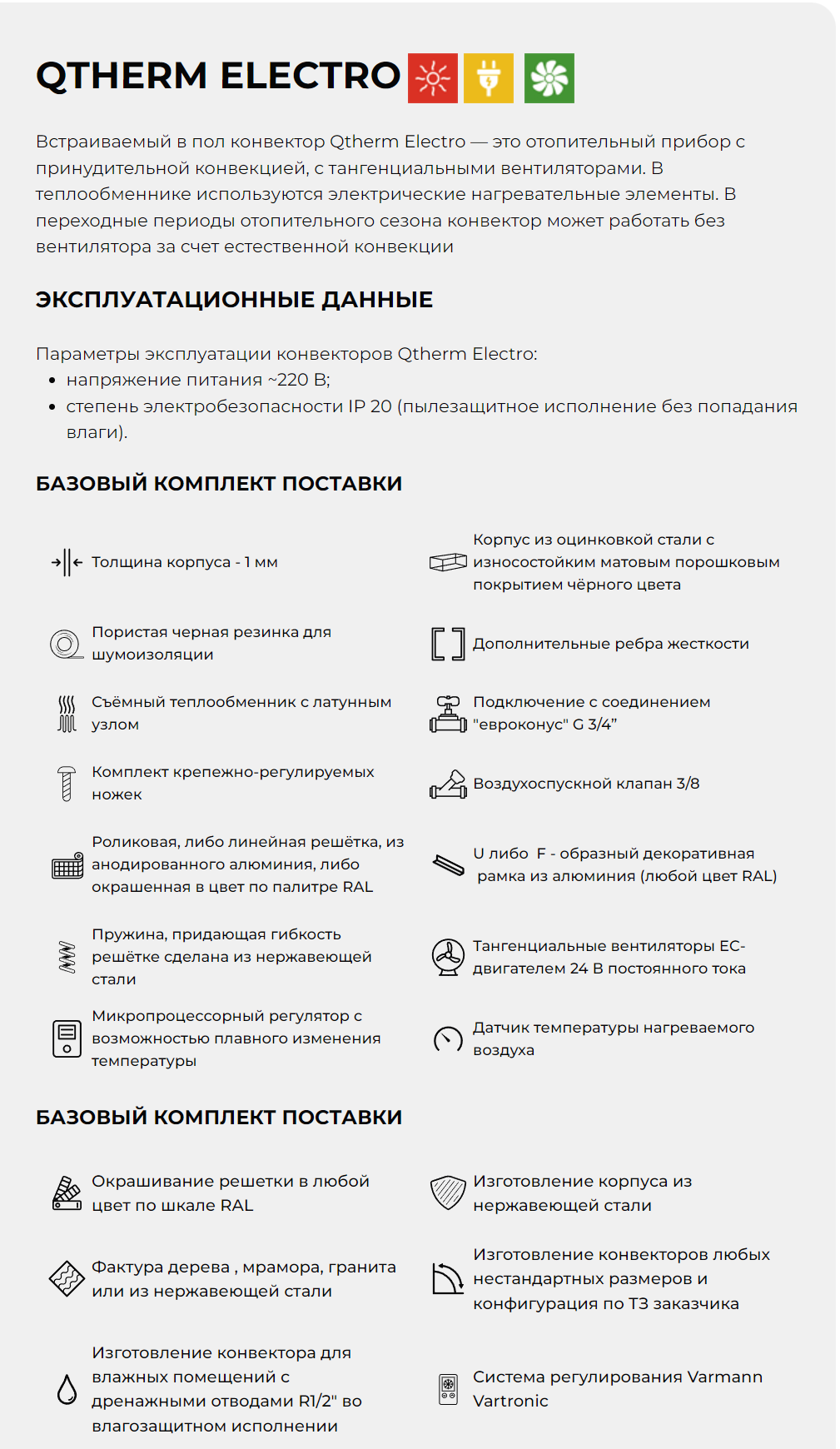

Базовая комплектация

корпус из оцинкованной или нержавеющей стали с порошковым покрытием; декоративная рамка по периметру корпуса из алюминия U–образного, либо F–образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой; комплект крепёжно–регулировочных ножек; роликовая, либо линейная решётка, из анодированного алюминия, либо окрашенная в цвет по палитре RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали; съёмный теплообменник. паспорт, инструкция по монтажу и эксплуатации.



Назначение



Описание конструкции

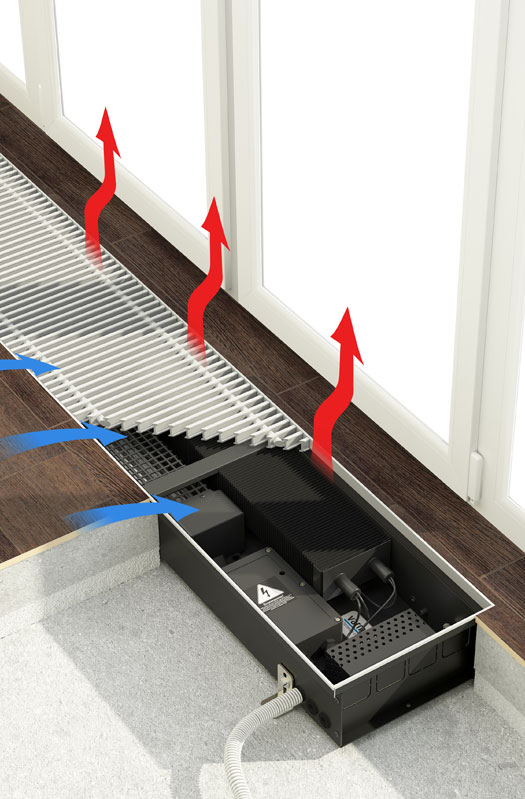

Varmann Qtherm Electro, встраиваемый в пол конвектор с принудитнльной конвекцией, тангенциальными вентиляторами. Поставляется в собранном виде и полностью готов к установке. Назначение вставаемых в пол или в подоконник конвекторов, в создании теплового потока вдоль внешних ограждающик конструкций, подверженных образованию конденсата (запотеванию). Такими поверхностиями могут быть окна в пол (французские окна), балконные и террасные двери.Конветор Варманн Ку терм Электро отлично сочетается с поверхностной системой отопления (теплым полом), а также с традиционными радиаторными и воздушными системами обогрева.



Корпус конвектора Varmann Qtherm Electro изготавливается из оцинкованной или из нержавеющей стали высокого качества. Поверхность корпуса , теплообменника и остальных деталей окрашены черной порошковой краской, повышенной прочности, что позволяет скрыть внутренние детали конвектора под решеткой. Теплообменник конвектора съёмный. Применение медных труб и алюминиевых пластин для изготовления теплообменника внутрипольного конвектора Варманн Ку Терм-Электро гарания долгого и безаварийного срока эксплуатации. Подключение конвектора при помощи присоединения G3/4" "евроконус". Бортик, на который опирается решетка конвектора оклеен пористой резиной, исключающей шум при трении о корпус. Договечность решётки конвектора Varmann Qtherm Electro обусловлена пружиной из из нержавеющей стали. Конвектор имеет широкий ряд типоразмеров. Длина конвектора уточняется при заказе и может быть изготовленна с точностью до миллиметра. Рамка для конвектора имеет два типа исполнения : из профиля U–образного и F–образного. Выбор типа рамки не влияет на стоимость конвектора.

Технические характеристики



Встраиваемый в пол Конвектор Варманн Qtherm Electro рассчитан на эксплуатацию в частном домостроении и высотных многоквартирных домах ,Внутри иеплообменника установленя электрические нагревательные элементы. Напряжение питания 220В




Комплектующие



Материалы для скачивания


Блок питания varmann varpower тип 703701

Блок питания varmann varpower тип 703702

Настенный регулятор Varmann Vartronic, 703201

Настенный регулятор Varmann Vartronic, 703202





ЗАГРУЗИТЬ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ

Схема подключения настенных регуляторов 703201 и 703202 к базовой плате 201115А конвекторов Qtherm Electro
Схема подключения конвекторов Qtherm Electro

ИНСТРУКЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Протокол обмена с блоками управления конвекторами VARMANN
Руководство для настенного регулятора Vartronic тип 703201, 703202 (220В)
Руководство по торцевому фланцевому соединению конвекторов
Руководство по монтажу и эксплуатации конвекторов Qtherm Electro

КАТАЛОГИ И ПРОСПЕКТЫ

Каталог. Конвекторы, встраиваемые в пол. Технические данные и цены 2018. Версия WEB
Каталог. Конвекторы, встраиваемые в пол. Технические данные и цены 2018. Версия для печати

ПРАЙС-ЛИСТЫ

Прайс-лист Qtherm Electro_встраиваемые конвекторы_принудительная конвекция_электрический нагрев

ПАСПОРТА

Паспорт Qtherm Electro


  »
