Главная arrow Принудительная конвекция arrow Qtherm HK

Varmann Qtherm HK внутрипольные конвекторы.

Сохранит имущество

Жесткие гидравлические испытания в 25 бар, использование шведской бесшовной трубы исключают шанс прорыва теплообменника на всем протяжении 10-ти летней гарантии

Безопасен при эксплуатации

Использование прочнейшей металлической решетки с ламелями в форме двутавра, на стальных пружинах гарантирует полную безопасность и долговечность в использовании

Не деформируется

Стальной корпус конвектора толщиной 1мм, наличие ребер жесткости позволяет исключить деформацию корпуса при заливке стяжкой

Встраиваемые конвекторы Varmann Qtherm HK для нагрева и охлаждения помещений с принудительной конвекцией.

Varmann Qtherm HK

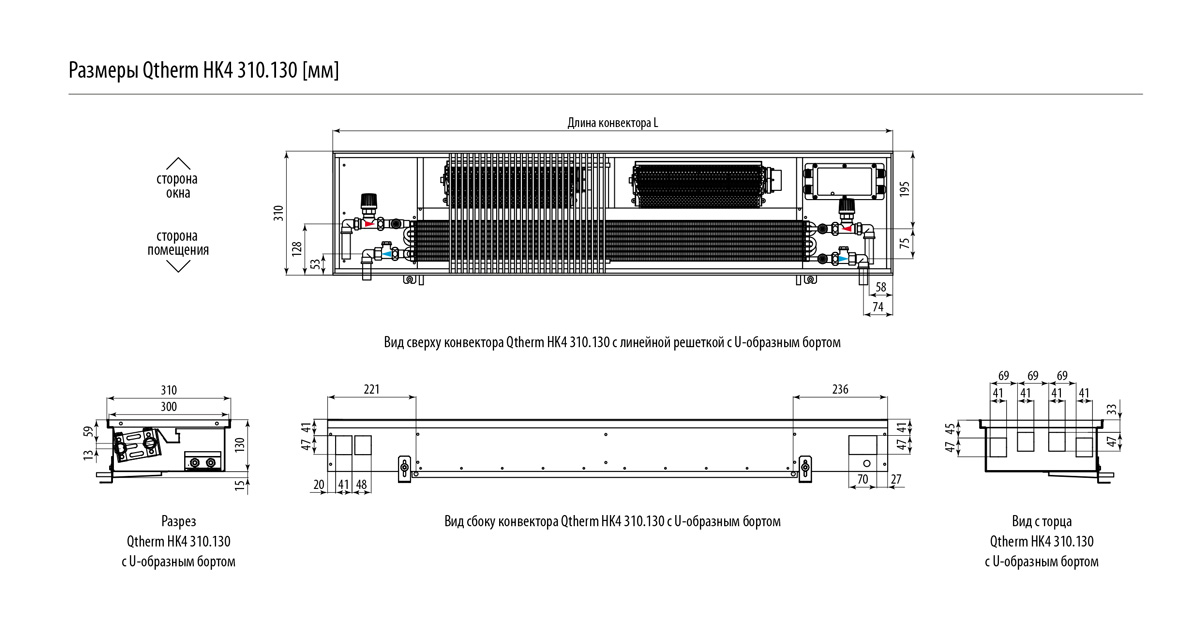

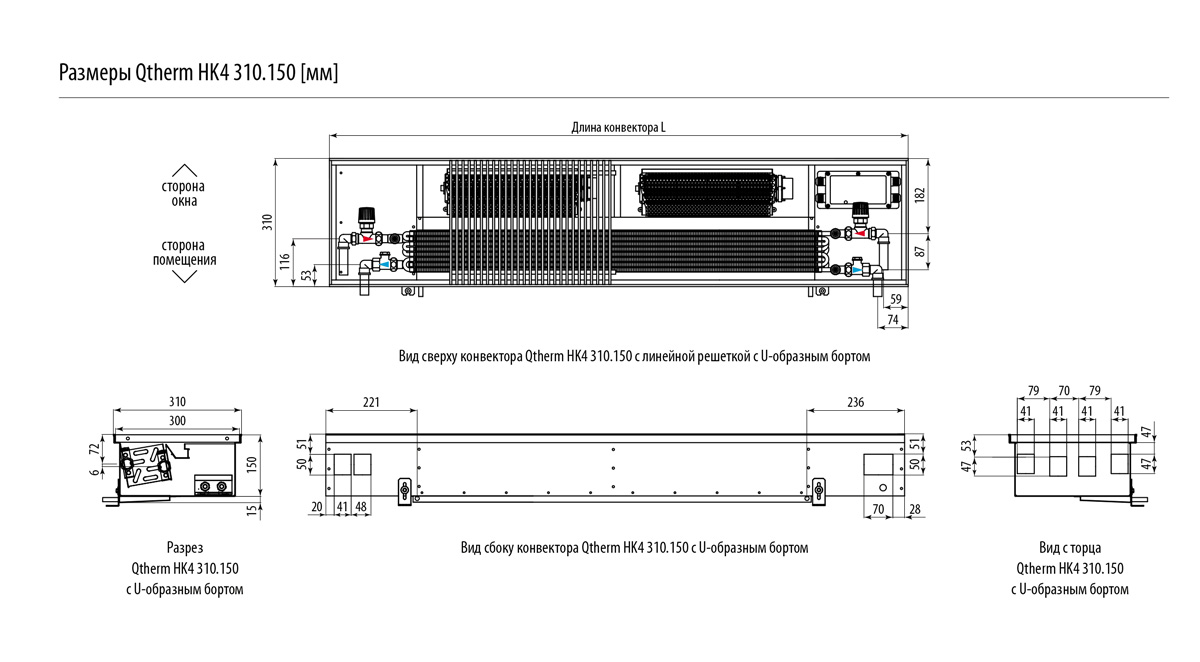

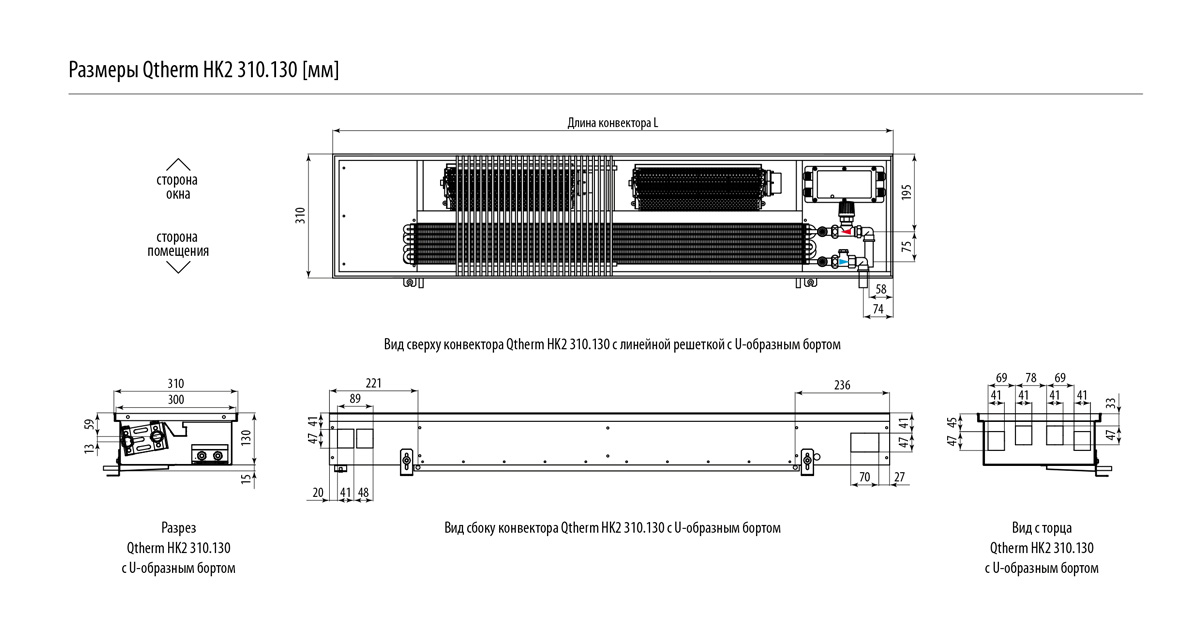

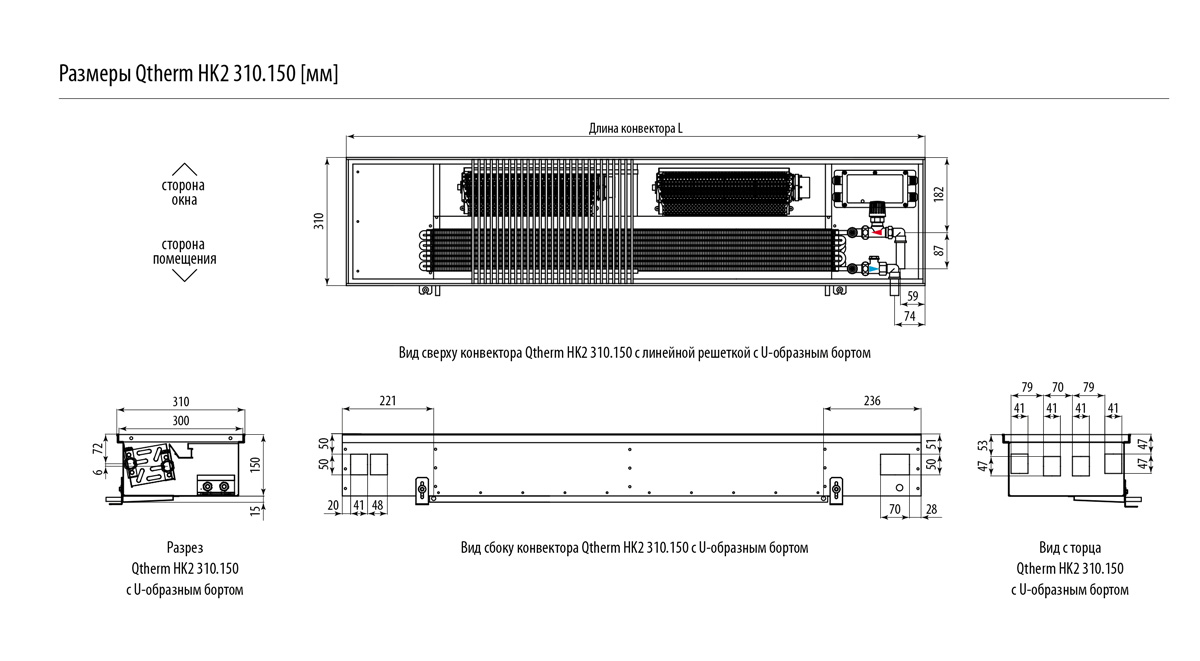

Типоразмеры Varmann Qtherm HK

Теплопроизводительность. Qtherm HK2 310. Высота 130, 150 [мм]

Холодопроизводительность Qtherm HK2 310. Высота 130, 150 [мм]

Теплопроизводительность. Qtherm HK4 310. Высота 130, 150 [мм]

Холодопроизводительность Qtherm HK4 310. Высота 130, 150 [мм]

Цены на Varmann Qtherm HK

Скачать прайс-лист

Базовая комплектация

Корпус из оцинкованной или нержавеющей стали с порошковым покрытием; декоративная рамка по периметру корпуса из алюминия U–образного, либо F–образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой; комплект крепёжно–регулировочных ножек; роликовая, либо линейная решётка, из анодированного алюминия, либо окрашенная в цвет по палитре RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали; съёмный теплообменник с латунным узлом подключения с соединением "евроконус" G 3/4”; воздухоспускной клапан 3/8; паспорт, инструкция по монтажу и эксплуатации.

Назначение



Описание конструкции

Varmann Qtherm HK, встраиваемый конвектор для нагрева и охлаждения воздуха с тангенциальными вентиляторами . Поставляется в собранном виде и полностью готов к установке в систему кондиционирования воздуха. Назначение вставаемых в пол или в подоконник конвекторов Qtherm HK в создании теплового потока вдоль окон зимой и холодного потока в летний период. В конвекторах Qtherm HK установлен высокоэффективный медно-алюминиевый теплообменник, работающий как в 2-х трубной, так и 4-х трубной системе подачи тепло-холодоносителя. Для сбора конденсата используется поддон с дренажным патрубком. Конвекторы Qtherm НК оснащены встроенным микропроцессорным регулятором плавного изменения скорости вращения вентиляторов. Напряжение питания конвектора - 220 В.



Корпус конвектора Varmann Qtherm HK изготавливается из оцинкованной или из нержавеющей стали высокого качества. Поверхность корпуса , теплообменника и остальных деталей окрашены черной порошковой краской, повышенной прочности, что позволяет скрыть внутренние детали конвектора под решеткой. Теплообменник конвектора съёмный. Применение медных труб и алюминиевых пластин для изготовления теплообменника внутрипольного конвектора Варманн Ку Терм-ШК гарания долгого и безаварийного срока эксплуатации. Подключение конвектора при помощи присоединения G3/4" "евроконус". Бортик, на который опирается решетка конвектора оклеен пористой резиной, исключающей шум при трении о корпус. Договечность решётки конвектора Varmann Qtherm HK обусловлена пружиной из из нержавеющей стали. Конвектор имеет широкий ряд типоразмеров. Длина конвектора уточняется при заказе и может быть изготовленна с точностью до миллиметра. Рамка для конвектора имеет два типа исполнения : из профиля U–образного и F–образного. Выбор типа рамки не влияет на стоимость конвектора.

Технические характеристики



Встраиваемый в пол Конвектор Варманн Varmann Qtherm HK рассчитан на эксплуатацию в частном домостроении и высотных многоквартирных домах , возможна установка в однотрубную и в двухтрубную систему отопления. Рабочее давление теплоносителя до 16 бар (атм.); давление гидравлических испытаний конвектора – 25 бар (25 атм., кг/см.); максимальная рабочая температура теплоносителя – 130 °С.




Особенности конструкции конвектор Varmann Qtherm HK

1 - Решетка

роликовая, либо линейная из анодированного алюминия, окрашенная в любой цвет по RAL, с фактурой мрамора, гранита, дерева или полированной нержавеющей стали

2 - Теплообменник

нового дизайна из медной трубы с алюминиевым пластинчатым оребрением с торцевым загибом, окрашен в цвет жёлоба, подключение g3/4" "евроконус"

3 - Узел подключения

латунный, подключение G3/4" "евроконус" с накидными гайками с уплотнительным резиновым кольцом

4 - Тангенциальные вентиляторы

с УС-двигателем 24В в защитных съемных кожухах, установлены на виброизоляторы

5 - Блок управления

микропроцессорный, с выполненным электромонтажом, возможностью подключения настенного регулятора, к системе "умный дом"

6 - Регулировочные винты

для регулирования конвектора в уровень пола при монтаже

7 - Фиксирующие ножки

для фиксации корпуса конвектора к полу

8 - Корпус конвектора

из оцинкованной стали, окрашен порошковой краской в матовый чёрный или из нержавеющей стали с выламываемыми заглушками для возможности размещения трубной подводки с любой стороны конвектора

9 - Декоративная рамка

по периметру конвектора из U или F - образного алюминиевого профиля, анодированный, окрашенный в цвет по RAl или с нанесением фактур дерева, мрамора, гранита в цвет решетки



Комплектующие



Материалы для скачивания


Вентили на подающую линию VARMANN DN15, G3/4, тип 701301 (прямой)

Вентили на подающую линию VARMANN DN15, G3/4, тип 701302 (угловой)

Вентили на обратную линию VARMANN, DN15, G 3/4", тип 701312 (угловой)

Вентили на обратную линию VARMANN, DN15, G 3/4", тип 701311 (прямой)

Термоэлектрический сервопривод 220В тип 702361

Vаrmаnn Головка ручного привода, тип 702301

Настенный регулятор Varmann Vartronic, 703201

Настенный регулятор Varmann Vartronic, 703202

Блок питания varmann varpower тип 703702

Блок питания varmann varpower тип 703701


ЗАГРУЗИТЬ ИНСТРУКЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Руководство по монтажу и эксплуатации сервоприводов 702361 и 702371
Протокол обмена с блоками управления конвекторами VARMANN
Руководство для настенного регулятора Vartronic тип 703201, 703202 (220В)
Руководство по предварительной настройке термостатических вентилей
Руководство по торцевому фланцевому соединению конвекторов

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ

Схема подключения конвекторов Qtherm HK

ПАСПОРТА

Паспорт Qtherm HK

КАТАЛОГИ И ПРОСПЕКТЫ

Каталог. Конвекторы, встраиваемые в пол. Технические данные и цены 2018. Версия WEB
Каталог. Конвекторы, встраиваемые в пол. Технические данные и цены 2018. Версия для печати

ПРАЙС-ЛИСТЫ

Прайс-лист Qtherm HK_встраиваемые конвекторы_принудительная конвекция_обогрев/охлаждение

  »
