Клапан для наружного воздуха КИВ 125 - Чистый воздух без сквозняков

 Клапан инфильтрации воздуха КИВ 125 - предназначен для подачи свежего воздуха в жилые и рабочие помещения. При этом КИВ-125 обеспечивает защиту помещения от насекомых, шума, пыли и регулировку количества поступающего воздуха. Клапан КИВ 125 является самостоятельным приточным вентиляционным устройством. Это позволяет устанавливать КИВ-125 практически на любых объектах, не затрагивая конструкцию окон и не влияя на теплотехнические, звукоизоляционные и другие эксплуатационные характеристики оконных конструкций. Можно сказать, что КИВ 125 представляет собой вариант модернизированной форточки, обеспечивающей комфортное проветривание и поступление воздуха без сквозняков, шума и пыли.

Системы организованного притока через специальные устройства, установленные в стенах, были очень широко распространены еще в дореволюционной России и скандинавских странах. Дальнейшее развитие вентиляции жилых помещений в нашей стране, к сожалению, свелось к вентиляции за счет плохого качества столярных изделий (окон) и строительных конструкций, что нашло свое отражение в Строительных нормах и правилах (СНиП).

С появлением новых технологий в производстве оконных конструкций, а также с ужесточением стандартов на воздухо и шумопроницаемость окон, естественный приток перестал обеспечивать потребности людей в свежем воздухе. В таких помещениях душно, ухудшатся самочувствие, проявляются заболевания, долго держатся неприятные запахи из кухни и санузлов. Люди пытаются избавиться от этих проблем путем проветривания помещений через оконные форточки, из-за чего теряется весь смысл использования герметичных окон.

Первыми попытками решить вопрос притока воздуха стали специальные оконные клапаны. Однако по сравнению с клапанами устанавливаемыми в окна, КИВ 125 имеет ряд важных преимуществ, которые заставляют серьезно обратить внимание на использование технологии клапанов инфильтрации:

1. не нарушает конструкции стеклопакета и не закрывает полотно стекла
2. не усложняет установку окон и не портит внешний вид фасада здания
3. может устанавливаться в любое время, даже после ремонта
4. обеспечивает пылевую защиту и тепло-шумоизоляцию
5. не ухудшает внешний вид окна и не виден за шторами
6. может располагаться в любом месте наружной стены
7. простой и удобный в эксплуатации и обслуживании.

Конструкция и размеры клапана КИВ-125

Применение клапана КИВ 125:

Клапан КИВ 125 - предназначен специально для подачи свежего воздуха в системах механической вытяжной вентиляции.
С помощью клапана КИВ можно подавать до 8 l/s воздуха без сквозняков при перепаде давлений до 10 Pa при наружной температуре -20°C, при условии, что клапан установлен в стене над батареей отопления.
Поток воздуха регулируется бесступенчато с помощью регулировочной кнопки на крышке клапана или регулировочного шнура.

Характеристики клапана КИВ 125:

• устанавливается в стене
• бесступенчатая регулировка воздушного потока
• теплоизолированная крышка клапана
• хорошая звукоизоляция (∅ 125)
• моющийся фильтр
• равномерное распределение воздуха
• полное закрытие клапана можно предотвратить удалив заглушки из регулирующего узла
• особо прочный впускной канал может монтироваться еще в процессе изготовления бетонных элементов строения

Монтаж клапана КИВ 125

Устанавливается над окном и батареей или на соответствующей высоте на стене. Толщина стены может быть 80 - 400 mm. При необходимости впускной канал укорачивается.
Каждый клапан КИВ снабжен указаниями по установке и эксплуатации.

1. Регулировочная кнопка: ABS-пластмасса.
2. Крышка: ABS-пластмасса, теплоизолирована.
3. Фильтр PPI-15.
4. Регулирующий узел: ABS-пластмасса и полиамид.
5. Корпус: ABS-muovia.
6. Уплотнение из термопластичной резины (∅ 125).
7. Впускной канал ∅ 133/125: PEH-пластмасса
8. Шумоглушитель из минеральной ваты (∅ 125).
9. Наружная решетка US-AV, алюминевое литье, сетка от насекомых
Пластмассовые части белого цвета, впускной канал -черного.
Клапаны размером ∅ 100 mm поставляются без шумоглушителя.

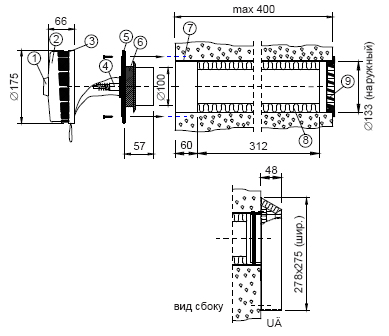

Конструкция и размеры клапана кив 125
Маркировка изделия

Изделие КИВ
размер 125
Отдельно поставляемый наружный шумоглушитель UA

Конструкция клапана инфильтрации воздуха КИВ 125

Наружная решетка клапана КИВ 125

Наружная решетка предназначена для защиты от насекомых и листвы. Представляет собой круглую литую алюминиевую решетку с наклонными лопастями, предотвращающими попадание атмосферных осадков внутрь трубы клапана КИВ-125. С внутренней стороны решетки установлена мелкая сетка.

Оголовок клапана КИВ 125 предназначен для распределения и регулирования потока воздуха. Он изготовлен из ударопрочного АБС пластика стойкого к перепадам температур и ультрафиолетовому излучению.

Оголовок состоит из:

1. внутренней части с заслонкой и уплотнительным кольцом
2. узла регулировки
3. фильтра
4. крышки оголовка
5. регулирующей ручки

Фильтр	Регулирующая ручка	Оголовок в сборе	Вид со стороны канала

Пластиковый канал (труба) - предназначена для прохода воздуха от наружной решетки к внутреннему оголовку.

Внутри трубы располагается тепло-шумоизоляция, выполняющая две функции:

• Поглощение шумов, проходящих через канал. При установке приточных клапанов КИВ-125 в жилых комнатах, теплошумоизоляция поглощает большую часть уличных шумов, попадающих в пластиковый канал.

  При установке в котельной загородного дома, теплошумоизоляция поглощает шумы работающего котла и сохраняет тишину около дома.

• Предотвращение «расползания холода» от пластикового канала к внутренней поверхности стены

При монтаже - приточного клапана КИВ 125 теплошумоизоляцию следует располагать с внутренней стороны стены вплотную к оголовку КИВ (60 мм от края канала).

Стандартная длина - пластикового канала приточного клапана КИВ-125 1000 мм, но возможна заводская нарезка по 400, 500, 600 мм. Канал может быть подрезан в зависимости от толщины стены, в которую он устанавливается.

Стандартная длина теплошумоизоляции приточного клапана 312 мм.

Где устанавливается клапан КИВ 125

1. В жилых комнатах.
2. В комнатах с постоянным нахождением людей.
3. В помещениях с камином.
4. В котельных.
5. В других помещениях, где нужен приток наружного воздуха.

Где располагать клапан КИВ-125

Клапан КИВ 125 следует устанавливать в стену. Предпочтительнее над окном или рядом с окном на уровне верхней трети окна. Так, как при этом клапан:

1. Попадает в зону действия отопительного прибора.
2. Не виден за шторой.
3. Улучшается циркуляция воздуха в помещении за счет конвекции воздуха при работе отопительного прибора.
4. Удобно обслуживать наружную решетку через окно.

Где не следует устанавливать КИВ-125.
КИВ не следует устанавливать в помещениях, где выделяются запахи влага и другие вредности.

Из этих помещений нужно делать вытяжку:
1) кухня
2) санузел
3) помещение для курения
4) коридор
5) помещения, где образуются вредности.

Аэродинамические характеристики и снижение шума КИВ 125

Аэродинамические характеристики клапана представлены на рис.2. В процессе эксплуатации может возникнуть необходимость в минимальном проветривании при длительном отсутствии людей в помещениях, чтобы исключить «застойный дух». Для этого в лопастях заслонки имеются заглушки, которые можно удалить. В этом случае при закрытии заслонки будет обеспечено минимальное проветривание.

Снижение шума также обеспечивается специальной конструкцией пластикового канала клапана. Исследования (имеется подробный протокол испытаний) проводились при открытой заслонке в оголовке клапана. Снижение уровня белого шума dL, дБА составляет 38,9 на расстояние 0,1м и 53,3 на расстоянии 2м от КИВ. Снижение уровня эталонного транспортного шума dL, дБА составляет 33,6 на расстояние 0,1м и 48,6 на расстоянии 2м от КИВ.

Эксплуатация КИВ-125

Технология монтажа КИВ 125

Клапан КИВ-125 с минимальными затратами монтируется как в строящихся зданиях, так и в уже отремонтированных и готовых к проживанию помещениях.

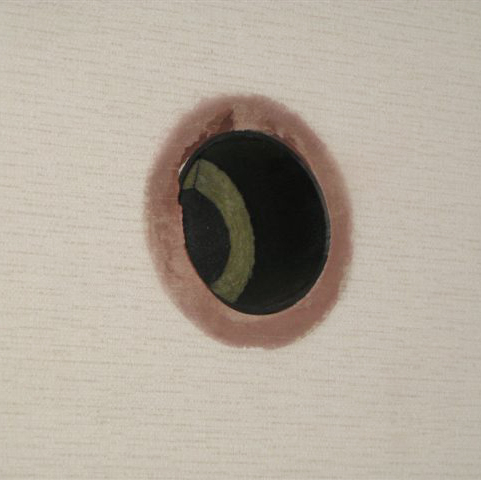

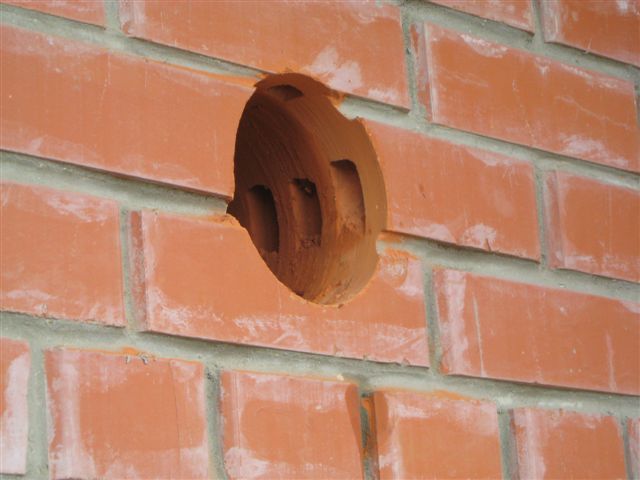

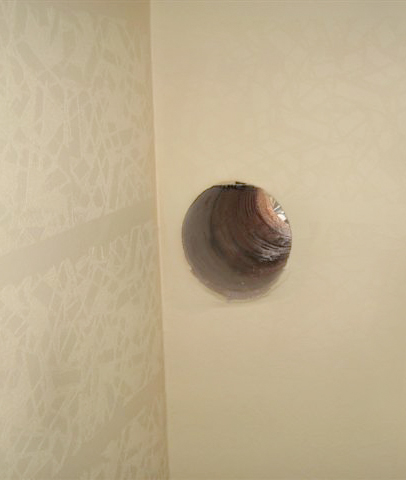

В случае готовых помещений КИВ 125 устанавливается в отверстие в стене, которое делается с помощью установки алмазного бурения. Пробурив отверстие диаметром 133 мм можно установить клапан без последующей заделки отверстия вокруг трубы. При этом повреждения отделки минимальны и легко скрываются.

При строительстве новых зданий пластиковый канал КИВ закладывается в стены заранее, а установка внутренней части клапана осуществляется после отделочных работ. Внутренняя часть оголовка плотно вставляется в пластиковый канал и через уплотнительную прокладку винтами крепится к стене.
