Проектирование, разработка, установка и монтаж автономной канализации частного дома

Система биологической очистки бытовых сточных вод ЛОС-5 предназначена для очистки и утилизации хозяйственно-бытовых сточных вод частного дома или нескольких коттеджей, не подключенных к центральной канализации. Система представляет собой вертикальную установку в совокупности с подземными полями фильтрации. Технология очистки сточных вод, предлагаемая ООО "ЭКОЛОС" позволяет не только решить проблему отвода стоков и предотвратить загрязнение экосистемы вашего загородного жилища, но и гарантирует работу канализационной системы на протяжении целых десятилетий. Установки модели ЛОС-5 целесообразно применять для канализования коттеджа с постоянным проживанием от 2 до 6 человек, установки типа ЛОС-5 для дома с проживанием от 7 до 13 человек.

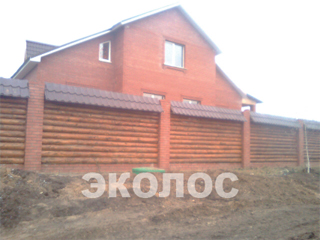

ЛОС-5 после монтажа

Подтвержденное сертификатами и санитарными заключениями, высокое качество очистки и полное соблюдение требований ПДК (предельно допустимые концентрации) для рыбохозяйственного водоема, позволяет быстро согласовать проект и осуществлять сброс воды в грунт и водоем или использовать для полива.

Степень очистки стоков: 98%, по БПК₅ - 3,0 мг/л, по взвешенным веществам 3,0 мг/л.

Корпус установки выполнен из некоррозирующего и долговечного материала — армированного стеклопластика, благодаря чему предоставляется гарантия на установку 5 лет, срок службы корпуса- не менее 50 лет.

Технология работы

Установка выполнена в виде вертикального конуса, разделенного на несколько камер: камеру биологического разложения загрязнений (камера аэрации), камеру глубокого отстаивания и камеру сбора очищенной воды.

В основу принципа очистки заложен метод биологического окисления органических загрязнений и гравитационного отстаивания. Стоки из дома поступают внутрь камеры окисления, куда также беспрерывно подается воздух компрессором. Компрессор устанавливается в подвале здания либо на улице в защитном коробе.

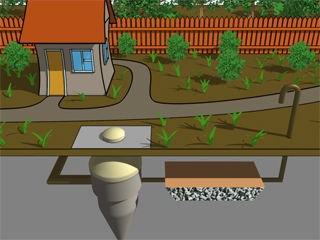

Схема работы установки

Первый этап - БИОЛОГИЧЕСКАЯ ОЧИСТКА. Микробиологические организмы, изначально присутствующие во всех типах сточных вод, при создании благоприятных условий (кислород,органические вещества) начинают активно развиваться. Благодаря оригинальной конструкции камеры аэрации (аэротенка), а также наличию «затопленного» биофильтра, концентрация микроорганизмов достигает значения, вдвое превышающего мощность обычного очистного сооружения.

После шестичасовой биологической очистки бытовые загрязнения в воде (остатки пищи, продукты жизнедеятельности человека,остатки моющих средств) разлагаются бактериями до простых форм (азот, фосфор и т.д.) и далее потребляются микроорганизмами в процессе своей жизнедеятельности.

Следующий этап — ОТСТАИВАНИЕ. Биологически очищенный сток поступает в камеру глубокого отстаивания. В ней очищенная вода, вытесняемая внось поступающими водами, движется вверх, а взвешенные вещества (песок и другие биологически неразлагаемые соединения) под действием сил гравитации опускаются вниз в камеру хранения осадка.Объем данной камеры рассчитан на накопление осадка в течение одного года.

По желанию заказчика мы предлагаем модифицированные станции очистки с возможностью самостоятельного удаления осадка с помощью насоса, встраиваемого в станцию.

Последний этап -УТИЛИЗАЦИЯ. После камеры глубокого отстаивания очищенная вода по специальным патрубкам, предотвращающим вынос плавающих загрязнений, поступает в камеру сбора очищенной воды. Далее сточные воды либо сбрасываются в водоем, либо дренируются в грунт. С этой целью устраивается песчано-щебеночный фильтр, состоящий из перфорированной распределительной трубы (диаметр 110 мм), слоя щебня и песка. Сточные воды, проходя через загрузку фильтра, подвергаются дополнительной механической очистке. Длина и особенности устройства дренажной системы зависят непосредственно от типа грунтов. В соответствии со СНиП 2.04.01-85 в глинистых и суглинистых грунтах с высоким коэффициентом водоупора длина фильтрационной траншеи может достигать 10-15 м, при ширине 1 м, в песчаных грунтах — до 2 м, при той же ширине. На все это пространство после окончания монтажа оборудования не накладывается никаких ограничений по использованию этой территории, кроме возведения фундаментальных сооружений.

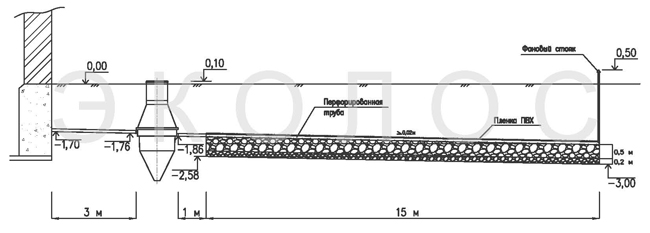

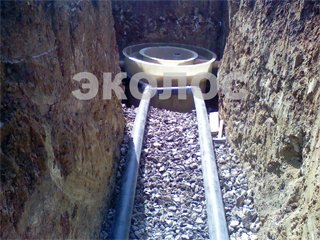

Схема утилизации очищенных сточных вод через фильтрационную траншею

Дренажная траншея	Система очистки частного дома

Габаритные размеры

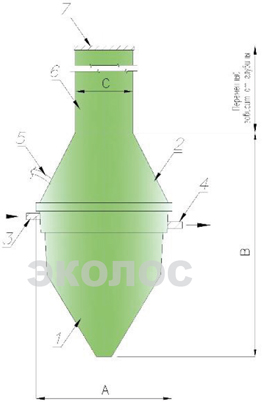

	Корпус установки. Крышка корпуса. Патрубок подводящего коллектора. Патрубок отводящей трубы. Муфта для подвода воздушного шланга. Люк превышения. Крышка люка превышения.
	ГАБАРИТЫ модели ЛОС-5: Диаметр: 1496 мм; высота: 2711 мм; диаметр люка: 800 мм. ГАБАРИТЫ модели ЛОС-5: Диаметр: 1796 мм; высота: 2945 мм; диаметр люка: 800 мм. Примечание: Высота установок дана без учета люков превышения. Высота с люками превышения зависит от глубины размещения установки и определяется в индивидуальном порядке. Установка ЛОС-5 укомплектована компрессором импортного производства (входит в стоимость установки).

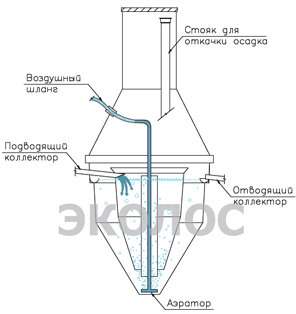

Схема строения установки

Подбор, проектирование, монтаж

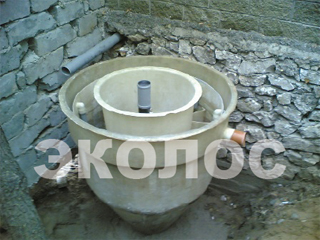

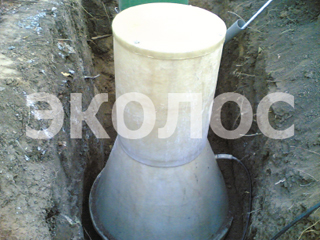

Монтаж корпуса установки	Монтаж люка превышения на установке

Каждая система очистки ЛОС-5 подбирается под индивидуальные особенности Вашего участка: мы не подстраиваем типовые установки под глубину заложения канализационной трубы на Вашем участке, а предлагаем тот вариант, который вам действительно подходит.

Для средней полосы РФ глубина промерзания грунта в зимний период составляет 1,6 м. Согласно СНиП 2.04.01-85 «Канализация наружные сети и сооружения» глубина заложения канализационной трубы может быть на 30 см выше глубины промерзания.

Именно поэтому при подборе установки необходим индивидуальный подход, который предлагает своим клиентам компания "ЭКОЛОС".

Проектирование системы очистки сточных вод даже для одного жилого дома — это достаточно серьезный проект, требующий согласования не в одной инстанции. Для удобства работы проектных организаций нами разработаны различные типовые решения, позволяющие свести все проектные работы к «привязке» оборудования на участке. Важно также, что это существенно снизит стоимость и сроки проектных работ, а все необходимые сертификаты и санитарные заключения позволят максимально упростить процесс согласования.

Монтаж системы не требует участия специализированных строительных бригад, заключается только в земляных работах и при отрытом котловане занимает 1день. После монтажа на поверхности земли остается только стеклопластиковый люк диаметром 800 мм, что немаловажно для эстетики участка возле дома. Монтаж можно производить в любое время года. Запах из установки отсутствует.

Обслуживание

Обслуживание заключается в ежегодном откачивании осадка из установки при помощи ассенизационной машины (в среднем один раз в год в зависимости от производительности и качества поступающих на очистку стоков ). В случае отсутствия возможности подъезда ассенизационной машины к установке, откачка осадка может производится специализированным насосным оборудованием силами сотрудников сервисной службы «ЭКОЛОС», либо, по желанию заказчика, в установку монтируется насос для самостоятельной откачки осадка.

Сервисная служба «ЭКОЛОС» выполняет работы по гарантийному и сервисному обслуживанию. При заключении договора на гарантийное и сервисное обслуживание наши специалисты проводят следующие работы: ежекваратально-визуальный осмотр камер и устройств очистного сооружения на предмет попадания крупногабаритного мусора и засорения подводящего коллектора, выполнение химических и микробиологических анализов очищенной воды и, при необходимости, в соответствии с полученными результатами анализов,-регулировка подачи кислорода и/или рециркуляции возвратного ила и очищенной воды.

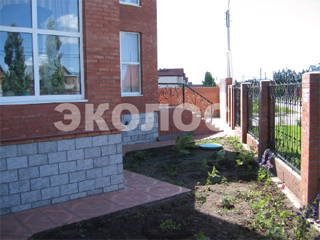

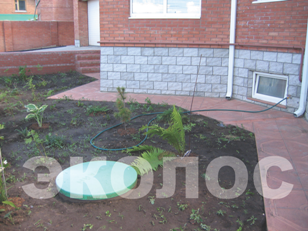

Установка у дома	Установка ЛОС-5.Вид после монтажа
