Канализационные насосы FANCY из чугуна серии WQ для сточных вод
 |

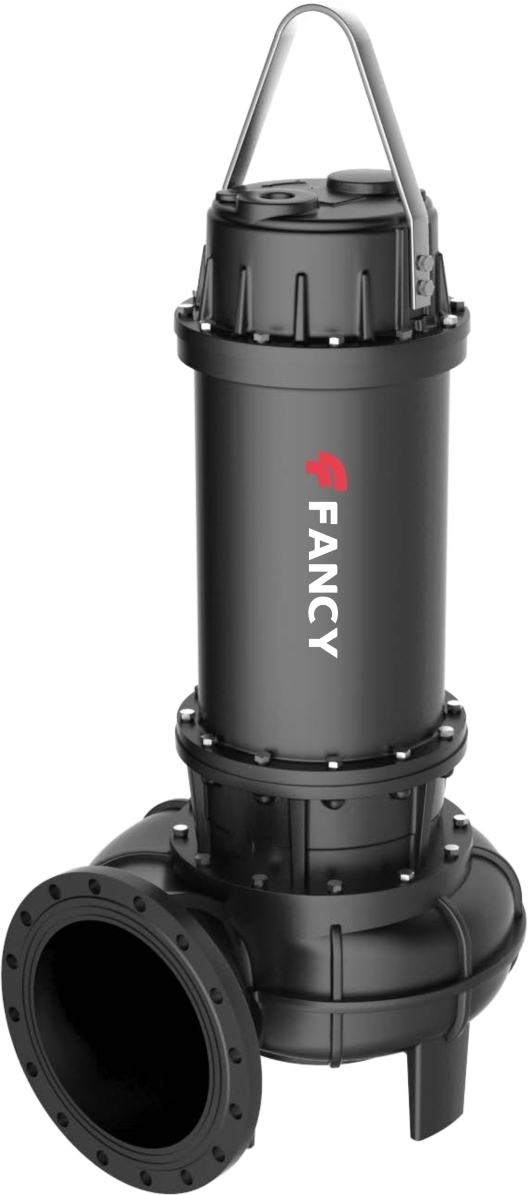

Насос канализационный FANCY серии WQ
Погружные канализационные насосы FANCY из чугуна серии WQ предназначены для откачивания сточных, канализационных, грунтовых и поверхностных вод, содержащих твердые частицы. Используется в жилых кварталах, в коммунальном хозяйстве, строительстве, тяжелой промышленности, откачка септических баков, из отстойников и резервуаров со сточными водами, удаление воды из ёмкостей и колодцев в промышленном применении, удаление воды из баков и резервуаров и др.
Насос FANCY из чугуна серии WQ представляет собой погружной канализационный насос для сточных вод, содержащих твердые
или длинноволокнистые включения.
- Параметры: подача до 2350 м3/ч., напор до 112 м.
- Перекачиваемая жидкость: сточные воды
- Максимальный размер пропускаемых твердых частиц: от 25мм до 75мм
- Диапазон температуры жидкости: до +40 °C.
- Максимальное рабочее давление: 6 Бар
- Напряжение питания: 380V / 50 Гц
- Степень защиты: IP 68.
- Класс изоляции: F
- Материалы : корпус, рабочее колесо - чугун.
- Высокоэффективный двигатель YE3
|
| |
|
Насос FANCY из чугуна серии WQ для сточных вод
Канализационный насос FANCY серии WQ предназначен для отвода сточных вод. Насос WQ имеет улучшенные гидравлические характеристики. Корпус насоса WQ изготовлен из прочного чугуна HT250 увеличенной толщины, данный корпус устойчив к истиранию и долговечен . Насос WQ имеет высокоэффективный двигатель YE3 и класс защиты IP68 F. Двухканальное рабочее колесо. Выпускное отверстие с болтами, гайками и прокладкой. Максимальная глубина погружения 10 м. Проход твердых частиц: от 25 мм до 75 мм. Длина кабеля: 2900 об/мин - 7м, 1450 об/мин - 8м.
Данные опции доступны по заказу:
◆ Датчик влажности в масляной камере
◆ Датчик влажности в статоре
◆ Датчик PTC
Насос канализационный для сточных вод FANCY серии WQ- особенности конструкций:
Материалы : корпус насоса, рабочее колесо - чугун HT250.
Применение:
Отвод канализационных и промышленных стоков, в жилищно-коммунальном хозяйстве, в сельском хозяйстве, дренаж затопленных котлованов, болотистой местности, в горной промышленности.
Перекачиваемая жидкость:
◆ Дождевая вода.
◆ Сточная вода с твердыми и волокнистыми частицами.
Монтаж и эксплуатация насосов FANCY серии WQ
Канализационные погружные насосы FANCY серии WQ поставляются в готовом к работе виде. Погружной насос FANCY серии WQ удобен при монтаже и обслуживании. В комплектацию поставки входит инструкция по эксплуатации и гарантийный талон. Гарантия на все насосное оборудование FANCY составляет 2 года.
График производительности насосов FANCY серии WQ

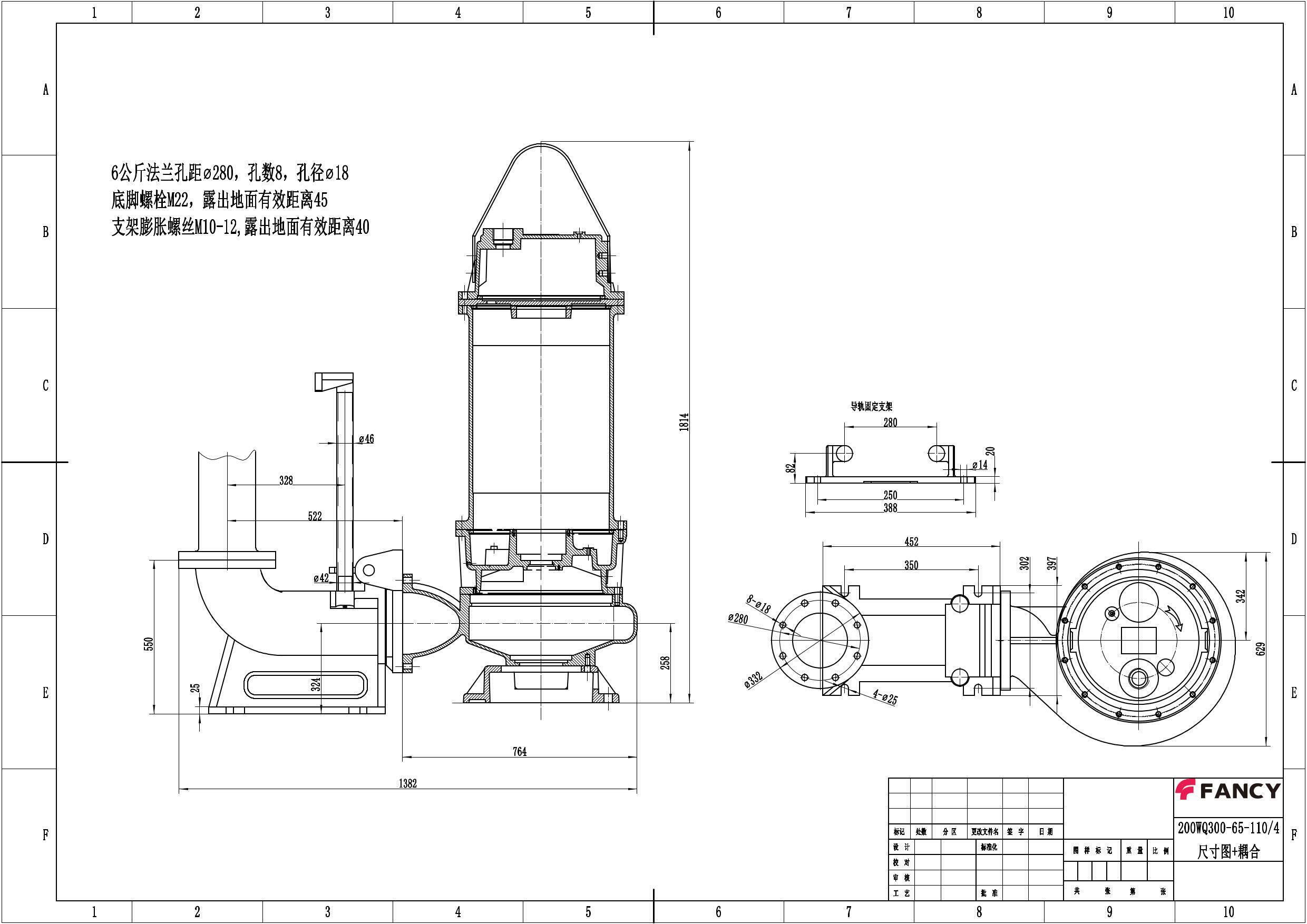

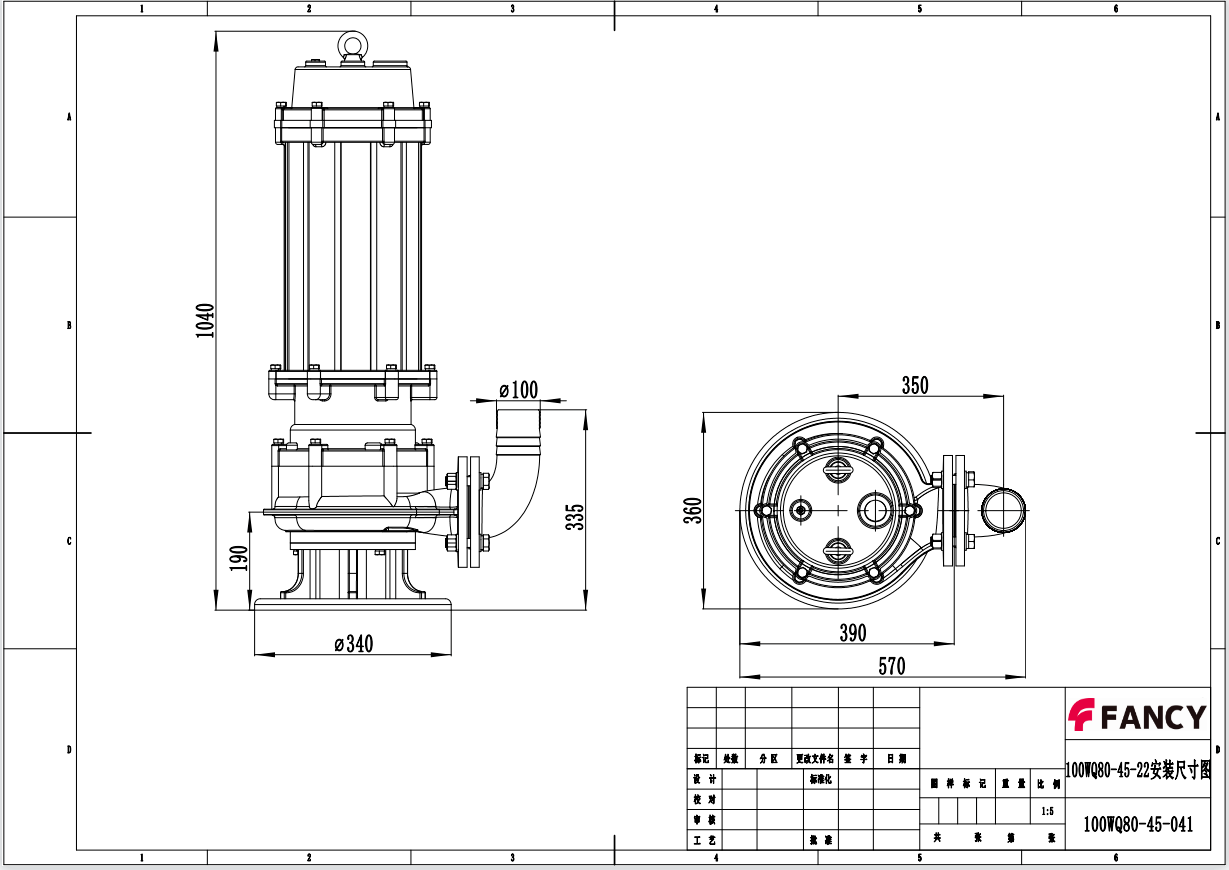

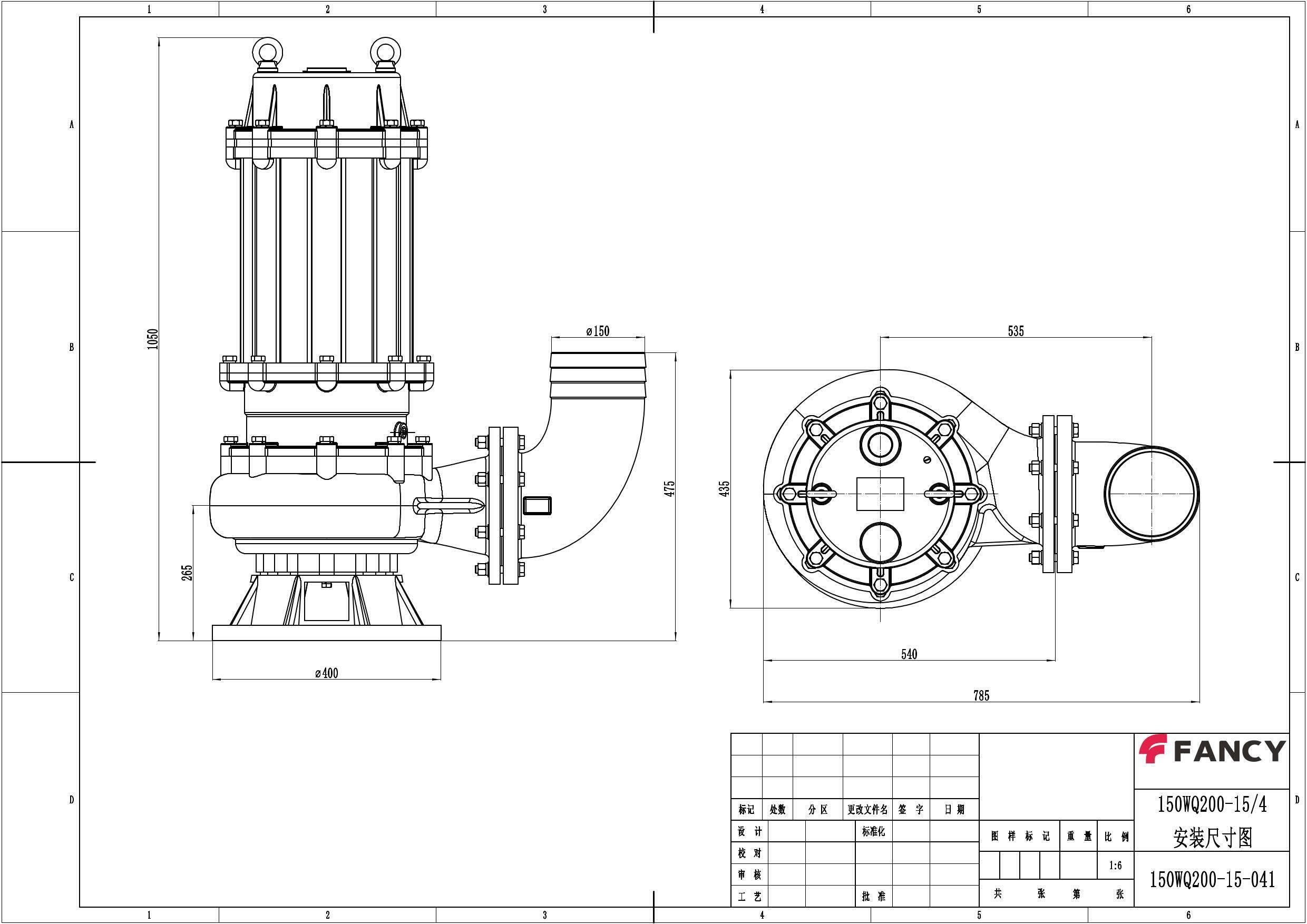

Габаритные размеры насосов FANCY серии WQ
Технические данные насосов FANCY серии WQ
Модель |
DN |
Подача |
Напор |
Мощность |
Обороты в минуту |
мм |
м³/ч |
м |
квт |
50WQ10-10-0.75/2 |
50 |
10 |
10 |
0.75 |
2900 |
50WQ7-15-1.1/2 |
50 |
7 |
15 |
1.1 |
2900 |
25WQ5-22-1.1/2 |
25 |
5 |
22 |
1.1 |
2900 |
32WQ6-20-1.1/2 |
32 |
6 |
20 |
1.1 |
2900 |
40WQ7-18-1.1/2 |
40 |
7 |
18 |
1.1 |
2900 |
50WQ10-12-1.1/2 |
50 |
10 |
12 |
1.1 |
2900 |
65WQ15-9-1.1/2 |
65 |
15 |
9 |
1.1 |
2900 |
40WQ8-18-1.5/2 |
40 |
8 |
18 |
1.5 |
2900 |
50WQ10-16-1.5/2 |
50 |
10 |
16 |
1.5 |
2900 |
50WQ15-15-1.5/2 |
50 |
15 |
15 |
1.5 |
2900 |
65WQ20-10-1.5/2 |
65 |
20 |
10 |
1.5 |
2900 |
80WQ40-7-1.5/2 |
80 |
40 |
7 |
1.5 |
2900 |
100WQ50-5-1.5/2 |
100 |
50 |
5 |
1.5 |
2900 |
40WQ8-24-2.2/2 |
40 |
8 |
24 |
2.2 |
2900 |
50WQ9-22-2.2/2 |
50 |
9 |
22 |
2.2 |
2900 |
50WQ15-20-2.2/2 |
50 |
15 |
20 |
2.2 |
2900 |
65WQ20-15-2.2/2 |
65 |
20 |
15 |
2.2 |
2900 |
80WQ40-10-2.2/2 |
80 |
40 |
10 |
2.2 |
2900 |
100WQ50-7-2.2/2 |
100 |
50 |
7 |
2.2 |
2900 |
50WQ15-25-3/2 |
50 |
15 |
25 |
3 |
2900 |
65WQ25-18-3/2 |
65 |
25 |
18 |
3 |
2900 |
65WQ37-13-3/2 |
65 |
37 |
13 |
3 |
2900 |
80WQ45-12-3/2 |
80 |
45 |
12 |
3 |
2900 |
80WQ43-13-3/2 |
80 |
43 |
13 |
3 |
2900 |
100WQ60-9-3/2 |
100 |
60 |
9 |
3 |
2900 |
50WQ15-30-4/2 |
50 |
15 |
30 |
4 |
2900 |
65WQ25-25-4/2 |
65 |
25 |
25 |
4 |
2900 |
80WQ40-16-4/2 |
80 |
40 |
16 |
4 |
2900 |
100WQ60-12-4/2 |
100 |
60 |
12 |
4 |
2900 |
100WQ80-10-4/2 |
100 |
80 |
10 |
4 |
2900 |
50WQ20-35-5.5/2 |
50 |
20 |
35 |
5.5 |
2900 |
65WQ25-30-5.5/2 |
65 |
25 |
30 |
5.5 |
2900 |
80WQ40-22-5.5/2 |
80 |
40 |
22 |
5.5 |
2900 |
100WQ60-18-5.5/2 |
100 |
60 |
18 |
5.5 |
2900 |
150WQ120-8-5.5/2 |
150 |
120 |
8 |
5.5 |
2900 |
50WQ20-42-7.5/2 |
50 |
20 |
42 |
7.5 |
2900 |
65WQ25-36-7.5/2 |
65 |
25 |
36 |
7.5 |
2900 |
80WQ40-28-7.5/2 |
80 |
40 |
28 |
7.5 |
2900 |
100WQ65-22-7.5/2 |
100 |
65 |
22 |
7.5 |
2900 |
150WQ100-10-7.5/2 |
150 |
100 |
10 |
7.5 |
2900 |
50WQ20-55-11/2 |
50 |
20 |
55 |
11 |
2900 |
65WQ30-40-11/2 |
65 |
30 |
40 |
11 |
2900 |
80WQ60-30-11/2 |
80 |
60 |
30 |
11 |
2900 |
Модель |
DN |
Подача |
Напор |
Мощность |
Обороты в минуту |
мм |
м³/ч |
м |
квт |
150WQ100-20-11/2 |
150 |
100 |
20 |
11 |
2900 |
150WQ120-15-11/2 |
150 |
120 |
15 |
11 |
2900 |
200WQ180-11-11/2 |
200 |
180 |
11 |
11 |
2900 |
50WQ20-70-15/2 |
50 |
20 |
70 |
15 |
2900 |
65WQ30-60-15/2 |
65 |
30 |
60 |
15 |
2900 |
80WQ60-40-15/2 |
80 |
60 |
40 |
15 |
2900 |
100WQ80-35-15/2 |
100 |
80 |
35 |
15 |
2900 |
150WQ100-30-15/2 |
150 |
100 |
30 |
15 |
2900 |
150WQ120-25-15/2 |
150 |
120 |
25 |
15 |
2900 |
200WQ180-15-15/2 |
200 |
180 |
15 |
15 |
2900 |
50WQ20-80-18.5/2 |
50 |
20 |
80 |
18.5 |
2900 |
65WQ30-68-18.5/2 |
65 |
30 |
68 |
18.5 |
2900 |
80WQ60-45-18.5/2 |
80 |
60 |
45 |
18.5 |
2900 |
100WQ80-40-18.5/2 |
100 |
80 |
40 |
18.5 |
2900 |
150WQ100-36-18.5/2 |
150 |
100 |
36 |
18.5 |
2900 |
200WQ180-18-18.5/2 |
200 |
180 |
18 |
18.5 |
2900 |
50WQ20-90-22/2 |
50 |
20 |
90 |
22 |
2900 |
65WQ30-75-22/2 |
65 |
30 |
75 |
22 |
2900 |
80WQ60-50-22/2 |
80 |
60 |
50 |
22 |
2900 |
100WQ80-45-22/2 |
100 |
80 |
45 |
22 |
2900 |
150WQ100-40-22/2 |
150 |
100 |
40 |
22 |
2900 |
200WQ200-20-22/2 |
200 |
200 |
20 |
22 |
2900 |
80WQ80-13-5.5/4 |
80 |
80 |
13 |
5.5 |
1450 |
100WQ110-10-5.5/4 |
100 |
110 |
10 |
5.5 |
1450 |
150WQ150-7-5.5/4 |
150 |
150 |
7 |
5.5 |
1450 |
80WQ80-20-7.5/4 |
80 |
80 |
20 |
7.5 |
1450 |
100WQ100-15-7.5/4 |
100 |
100 |
15 |
7.5 |
1450 |
150WQ145-9-7.5/4 |
150 |
145 |
9 |
7.5 |
1450 |
200WQ250-6-7.5/4 |
200 |
250 |
6 |
7.5 |
1450 |
100WQ100-25-11/4 |
100 |
100 |
25 |
11 |
1450 |
150WQ180-11-11/4 |
150 |
180 |
11 |
11 |
1450 |
200WQ300-7-11/4 |
200 |
300 |
7 |
11 |
1450 |
250WQ400-5-11/4 |
250 |
400 |
5 |
11 |
1450 |
100WQ100-30-15/4 |
100 |
100 |
30 |
15 |
1450 |
150WQ200-15-15/4 |
150 |
200 |
15 |
15 |
1450 |
200WQ250-11-15/4 |
200 |
250 |
11 |
15 |
1450 |
250WQ500-5-15/4 |
250 |
500 |
5 |
15 |
1450 |
100WQ100-35-18.5/4 |
100 |
100 |
35 |
18.5 |
1450 |
150WQ180-20-18.5/4 |
150 |
180 |
20 |
18.5 |
1450 |
200WQ250-15-18.5/4 |
200 |
250 |
15 |
18.5 |
1450 |
200WQ350-10-18.5/4 |
200 |
350 |
10 |
18.5 |
1450 |
250WQ500-7-18.5/4 |
250 |
500 |
7 |
18.5 |
1450 |
Модель |
DN |
Подача |
Напор |
Мощность |
Обороты в минуту |
мм |
м³/ч |
м |
квт |
300WQ650-5-18.5/4 |
300 |
650 |
5 |
18.5 |
1450 |
100WQ100-40-22/4 |
100 |
100 |
40 |
22 |
1450 |
150WQ200-22-22/4 |
150 |
200 |
22 |
22 |
1450 |
200WQ300-16-22/4 |
200 |
300 |
16 |
22 |
1450 |
200WQ400-10-22/4 |
200 |
400 |
10 |
22 |
1450 |
250WQ500-9-22/4 |
250 |
500 |
9 |
22 |
1450 |
300WQ650-7-22/4 |
300 |
650 |
7 |
22 |
1450 |
100WQ120-45-30/4 |
100 |
120 |
45 |
30 |
1450 |
150WQ180-30-30/4 |
150 |
180 |
30 |
30 |
1450 |
200WQ250-22-30/4 |
200 |
250 |
22 |
30 |
1450 |
250WQ500-12-30/4 |
250 |
500 |
12 |
30 |
1450 |
250WQ600-9-30/4 |
250 |
600 |
9 |
30 |
1450 |
300WQ800-7-30/4 |
300 |
800 |
7 |
30 |
1450 |
300WQ1000-6-30/6 |
300 |
1000 |
6 |
30 |
980 |
350WQ1500-4-30/6 |
350 |
1500 |
4 |
30 |
980 |
100WQ120-50-37/4 |
100 |
120 |
50 |
37 |
1450 |
150WQ200-35-37/4 |
150 |
200 |
35 |
37 |
1450 |
200WQ300-28-37/4 |
200 |
300 |
28 |
37 |
1450 |
200WQ350-25-37/4 |
200 |
350 |
25 |
37 |
1450 |
250WQ600-12-37/4 |
250 |
600 |
12 |
37 |
1450 |
300WQ800-9-37/4 |
300 |
800 |
9 |
37 |
1450 |
350WQ1000-6-37/4 |
350 |
1000 |
6 |
37 |
1450 |
350WQ1100-6-37/6 |
350 |
1100 |
6 |
37 |
980 |
100WQ100-57-45/4 |
100 |
100 |
57 |
45 |
1450 |
150WQ200-40-45/4 |
150 |
200 |
40 |
45 |
1450 |
200WQ300-32-45/4 |
200 |
300 |
32 |
45 |
1450 |
200WQ400-25-45/4 |
200 |
400 |
25 |
45 |
1450 |
250WQ600-15-45/4 |
250 |
600 |
15 |
45 |
1450 |
300WQ800-12-45/4 |
300 |
800 |
12 |
45 |
1450 |
350WQ1200-8-45/4 |
350 |
1200 |
8 |
45 |
1450 |
350WQ1300-8-45/6 |
350 |
1300 |
8 |
45 |
980 |
100WQ100-65-55/4 |
100 |
100 |
65 |
55 |
1450 |
150WQ180-50-55/4 |
150 |
180 |
50 |
55 |
1450 |
200WQ300-40-55/4 |
200 |
300 |
40 |
55 |
1450 |
200WQ400-30-55/4 |
200 |
400 |
30 |
55 |
1450 |
250WQ600-20-55/4 |
250 |
600 |
20 |
55 |
1450 |
300WQ800-15-55/4 |
300 |
800 |
15 |
55 |
1450 |
350WQ1000-10-55/4 |
350 |
1000 |
10 |
55 |
1450 |
350WQ1100-10-55/6 |
350 |
1100 |
10 |
55 |
980 |
100WQ120-75-75/4 |
100 |
120 |
75 |
75 |
1450 |
150WQ200-60-75/4 |
150 |
200 |
60 |
75 |
1450 |
200WQ350-45-75/4 |
200 |
350 |
45 |
75 |
1450 |
250WQ600-25-75/4 |
250 |
600 |
25 |
75 |
1450 |
Модель |
DN |
Подача |
Напор |
Мощность |
Обороты в минуту |
мм |
м³/ч |
м |
квт |
300WQ800-20-75/4 |
300 |
800 |
20 |
75 |
1450 |
350WQ1000-15-75/4 |
350 |
1000 |
15 |
75 |
1450 |
350WQ1500-12-75/6 |
350 |
1500 |
12 |
75 |
980 |
100WQ120-85-90/4 |
100 |
120 |
85 |
90 |
1450 |
150WQ200-70-90/4 |
150 |
200 |
70 |
90 |
1450 |
200WQ300-60-90/4 |
200 |
300 |
60 |
90 |
1450 |
200WQ400-50-90/4 |
200 |
400 |
50 |
90 |
1450 |
250WQ600-30-90/4 |
250 |
600 |
30 |
90 |
1450 |
300WQ800-25-90/4 |
300 |
800 |
25 |
90 |
1450 |
350WQ1000-18-90/4 |
350 |
1000 |
18 |
90 |
1450 |
350WQ1200-18-90/6 |
350 |
1200 |
18 |
90 |
980 |
100WQ100-100-110/4 |
100 |
100 |
100 |
110 |
1450 |
150WQ180-80-110/4 |
150 |
180 |
80 |
110 |
1450 |
200WQ300-65-110/4 |
200 |
300 |
65 |
110 |
1450 |
250WQ600-40-110/4 |
250 |
600 |
40 |
110 |
1450 |
300WQ1000-25-110/4 |
300 |
1000 |
25 |
110 |
1450 |
350WQ1300-20-110/4 |
350 |
1300 |
20 |
110 |
1450 |
350WQ1600-16-110/6 |
350 |
1600 |
16 |
110 |
980 |
150WQ200-90-132/4 |
150 |
200 |
90 |
132 |
1450 |
200WQ400-75-132/4 |
200 |
400 |
75 |
132 |
1450 |
250WQ600-50-132/4 |
250 |
600 |
50 |
132 |
1450 |
300WQ800-36-132/4 |
300 |
800 |
36 |
132 |
1450 |
350WQ1100-28-132/4 |
350 |
1100 |
28 |
132 |
1450 |
350WQ1500-20-132/6 |
350 |
1500 |
20 |
132 |
980 |
150WQ220-100-160/4 |
150 |
220 |
100 |
160 |
1450 |
200WQ400-85-160/4 |
200 |
400 |
85 |
160 |
1450 |
250WQ600-60-160/4 |
250 |
600 |
60 |
160 |
1450 |
300WQ800-40-160/4 |
300 |
800 |
40 |
160 |
1450 |
350WQ1000-35-160/4 |
350 |
1000 |
35 |
160 |
1450 |
350WQ1200-35-160/6 |
350 |
1200 |
35 |
160 |
980 |
150WQ200-110-185/4 |
150 |
200 |
110 |
185 |
1450 |
200WQ400-90-185/4 |
200 |
400 |
90 |
185 |
1450 |
250WQ600-70-185/4 |
250 |
600 |
70 |
185 |
1450 |
300WQ900-40-185/4 |
300 |
900 |
40 |
185 |
1450 |
350WQ1100-38-185/4 |
350 |
1100 |
38 |
185 |
1450 |
250WQ750-75-200/4 |
250 |
750 |
75 |
200 |
1450 |
300WQ1000-45-200/4 |
300 |
1000 |
45 |
200 |
1450 |
350WQ1300-35-200/4 |
350 |
1300 |
35 |
200 |
980 |
300WQ1100-45-250/4 |
300 |
1100 |
45 |
250 |
1450 |
350WQ1500-36-250/4 |
350 |
1500 |
36 |
250 |
1450 |
300WQ1000-55-315/4 |
300 |
1000 |
55 |
315 |
1450 |
350WQ1500-45-315/4 |
350 |
1500 |
45 |
315 |
1450 |
|
