Стальной шаровой кран

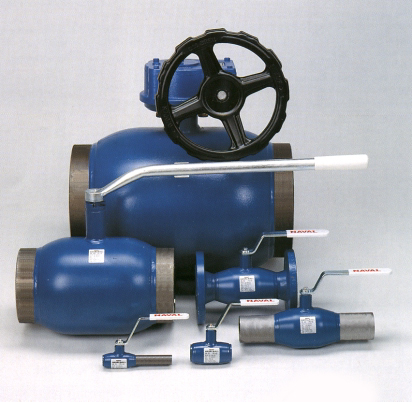

Стальные шаровые краны Naval

Стальной шаровой кран Naval

Стальные шаровые краны NavalШаровой краны НАВАЛ являются запорным краном с соответствующей рекомендацией Союза Теплоснабжения. Его можно использовать в теплоснабжении, в телепроводах, в масляных трубопроводах и для бескислородной воды.

Корпус и штуцеры сварены в единое целое. Углеродно-тефлоновые уплотнительные прокладки, усиленные L-образными кольцами, стойки к износу, воздействию химикалий и загрязнений. Благодаря отшлифованным и отполированным шарам, изготовленным из высококачественной стали, кран легок в работе и надежно работает и после многих лет эксплуатации.

Тарельчатые пружины прижимают уплотнения к плавающему шару. Таким образом кран имеет высокую плотность при низких и высоких перепадах давления. Противовылетающий шпиндель уплотнен двумя O-образными кольцами, из которых верхнее заменяемо (в модификации DN 65-300 оба заменяемы).

Тефлоновая прокладка между шпинделем и втулкой шпинделя работает также, как уплотнительная поверхность. Начиная с модификации DN 65 шпиндель оборудован нержавеющей подшипниковой втулкой.

Все краны соответствуют требованиям директивы давления ЕС (97/23/EY) и изготовлены по категории № III. В процедуре проверки на соотвествие используется модуль «H». Арматура фирмы NAVAL OY имеет сертификат ISO 9001 по качеству и ISO 4001 по охране окружающей среды.

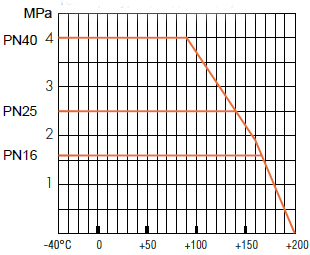

СВОЙСТВА

Кран не требует ухода, подтягивания или смазки. Долгий срок эксплуатации, быстрый монтажи низкие эксплуатационные расходы.

Благодаря высокому шпинделью, совместно с круглой внешней формой крана, изоляционные работы легко выполнить. Ручка крана съемная и ее можно переставить на 180°. Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей. Приводной механизм легко установить даже после монтажа крана.

Стальной шаровой кран Naval

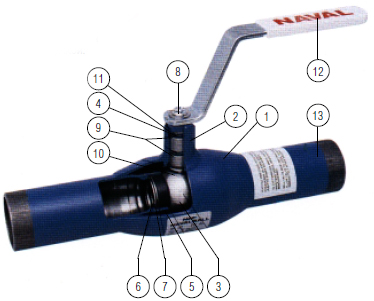

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

Поз.НаименованиеМатериалы
1.КорпусУглеродистая стальSt 37.8
2.Втулка шпинделяУглеродистая стальFe 52 DP
3.ШарНержавеющая стальAISI 304
4.ШпиндельНержавеющая стальAISI 304
5.УплотнениеТефлонPTFE
6.Тарельчатая пружинаЗакаленая сталь
для изготовления пружин

7.Опорное кольцоНержавеющая сталь
8.Крепежный винтСталь
9.О-образное кольцоВитонFPM
10.Прокладка упл.ТефлонPTFE
11.ОграничительЛитейная стальAISI 304
12.РучкаОцинкованная сталь

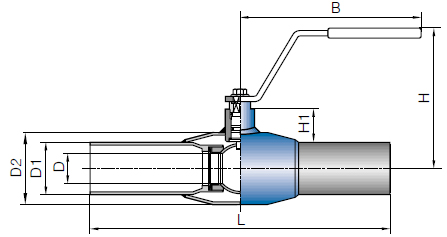

КРАН СВАРНОЙ С РУЧКОЙ

КРАН СВАРНОЙ С РУЧКОЙ NAVAL
DNPNНАВАЛ №LDD1D2HBH1КГ
10402844022301017,233,798145220,5
15402844032301021,333,798145220,5
20402844052301526,942,4103145230,7
25402844062302033,748,3118145341,0
32402844072602542,460,3121145331,4
40402844082603248,376,1120190431,8
50402844093004060,388,9127190442,6
65252844103005076,1114,3170280714,4
80252844113006588,9139,7185280775,6
1002528441232580114,3168,32102801028,4
12516284413325100139,7177,825340010113,4
15016284414350125168,3219,127360010718,0
20016284416390150219,127330090012336,3
25016284417520200273355,6345120012272,0
12525284453325100139,7177,825340010113,4
15025284454350125168,3219,127360010718,0
20025284456390150219,127330090012336,3
25025284457520200273355,6345120012272,0

Рекомендуем привод с червячной передачей начиная с типа ДУ 125

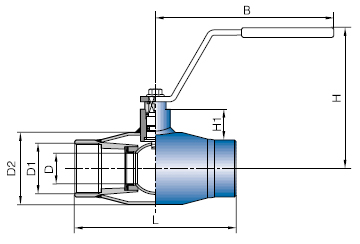

КРАН СВАРНОЙ С ВНУТРЕННЕЙ РЕЗЬБОЙ

КРАН СВАРНОЙ С ВНУТРЕННЕЙ РЕЗЬБОЙ NAVAL
DNPNНАВАЛ №LDD1D2D3HBH1КГ
104028400215310R3/833,717,298145220,5
154028400315810R1/233,721,398145220,5
204028400516815R3/442,426,9103145230,6
254028400617220R148,333,7118145340,9
324028400719525R1¼60,342,4121145331,2
404028400820532R1½76,148,3120190431,7
504028400924040R288,960,3127190442,3

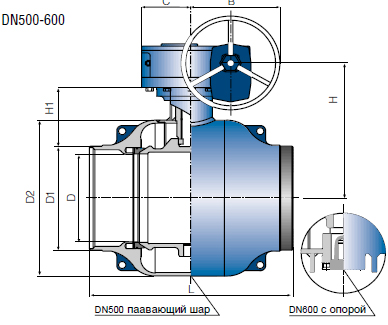

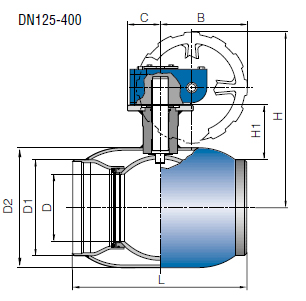

КРАН СВАРНОЙ С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ

КРАН СВАРНОЙ С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ КРАН СВАРНОЙ С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ NAVAL
DNPNНАВАЛ №LDD1D2HBCH1КГ
12516284433325100139,7177,83091455010118
15016284434350125168,3219,13301455010723
20016284436390150219,12733981967512346
2501628443752020027335545123610012287
30016284438620250323,9455572280193155193
35016284498686300355,6508658231155187351
40016284439762350406,4610757325150221504
50016284440914400508680810466175211746
6001628444110675006108309663251502591507
12525284473325100139,7177,83091455010119
15025284474350125168,3219,13301455010724
20025284476390150219,12733981967512348
2502528447752020027335545123610012290
30025284478620250323,9455572280193155193
35025284495686300355,6508697325150187385
40025284479762350406,4610764466175221567
50025284480914400508680810466175211746
6002528448110675006108309734661752591568

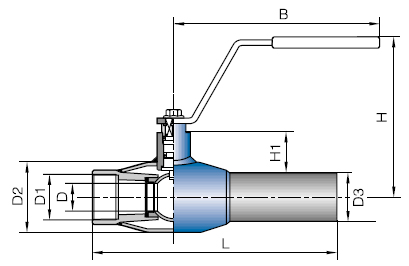

КРАН С ВНУТРЕННЕЙ РЕЗЬБОЙ

КРАН С ВНУТРЕННЕЙ РЕЗЬБОЙ NAVAL
DNPNНАВАЛ №LDD1D2HBH1КГ
10402841527510R3/833,798145220,5
15402841538510R1/233,798145220,5
204028415510015R3/442,4103145230,5
254028415611520R148,3118145340,7
324028415713025R1¼60,3121145330,9
404028415815032R1½76,1120190431,5
504028415918040R288,9127190442,1

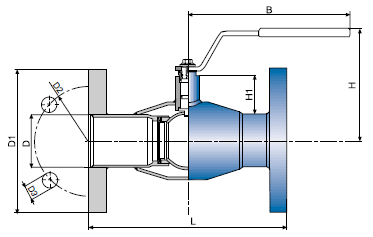

КРАН ФЛАНЦЕВЫЙ С РУЧКОЙ
КРАН ФЛАНЦЕВЫЙ С РУЧКОЙ NAVAL

DNPNНАВАЛ №LDD1D2D3HBH1КГ
15402855031301095651498145221,9
2040285505150151057514103145232,7
2540285506160201158514118145343,3
32402855071802514010018121145335,0
40402855082003215011018120190436,0
50402855092304016512518127190447,9
651628551027050185145181702807110,0
801628551128065200160181852807712,5
10016285512300802201801821028010218,8
125162855133251002502101825340010124,3
150162855143501252852402227360010731,5
200162855164001503402952230090012355,1
2501628551753020040535526345120012297,8
652528557027050185145181702807111,3
802528557128065200160181852807714,9
10025285572300802351902221028010219,4
125252855733251002702202625340010128,5
150252855743501253002502627360010737,1
200252855764001503603102630090012363,0
25025285577530200425370303451200122108,6

КРАН ФЛАНЦЕВЫЙ С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ

КРАН ФЛАНЦЕВЫЙ С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ NAVAL КРАН ФЛАНЦЕВЫЙ С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ
DNPNНАВАЛ №LDD1D2D3HBCH1КГ
12516285533325100250210183091455010129
15016285534350125285240223301455010736
20016285536400150340295223981967512365
2501628553753020040535526451236100122113
3001628553863025046041026572280193155229
3501628557569030052047026658231155187400
4001628553976235058052530757325150221566
5001628554091440071565033810466175211836
600162855411300500840770369663251502591644
12525285593325100270220263091455010133
15025285594350125300250263301455010742
20025285596400150360310263981967512372
2502528559753020042537030451236100122124
3002528559863025048543030572280193155272
3502528559569030055549033697325150187462
4002528559976235062055036764466175221662
5002528550091440073066036810466175211879
600252855011300500845770399734661752591745
ФЛАНЦЫ: DIN 2501, ISO 2084, SFS 2123, SS 335
КОНСТРУКТИВНАЯ:DN15-50DIN 3202/F1DN400-500DIN 3202/F18
DN65-200DIN 3202/F5DN600DIN 3202/F6
DN250-350DIN 3202/F15

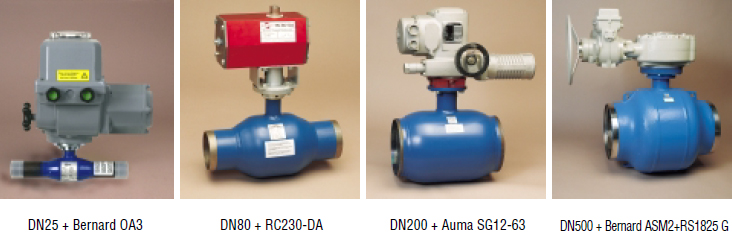

ТАБЛИЦА ВЫБОРА ПРИВОДОВ

DNPNПневматические с пружинным возвратом РСПневматические 2-функционные РСЭлектрические АумаЭлектрические Бернард
1040RC210-SRRC205-DASG05-11Z3
1540RC210-SRRC205-DASG05-11Z3
2040RC210-SRRC210-DASG05-11Z3
2540RC220-SRRC210-DASG05-11Z3
3240RC220-SRRC210-DASG05-11Z3
4040RC230-SRRC220-DASG05-11OA6
5040RC230-SRRC220-DASG05-11OA6
6525RC240-SRRC230-DASG05-11OA8
8025RC240-SRRC230-DASG05-11OA15
10025RC250-SRRC240-DASG07-22AS18
12516RC260-SRRC250-DASG07-22AS50
15016RC270-SRRC260-DASG10-45AS80
20016RC270-SRRC260-DASG12-63BS100
25016RC280-SRRC270-DASA07.1-GSM100.3/VZ4.3SRA6 RS250
30016 RC280-DASA07.5-GSM125.3/VZ4.3SR12 RS600
35016  SA07.5-GS160/GZ14SR25 RS1825
40016  SA07.5-GS200/GZ16SR12 RS1825 G
50016  SA10.1-GS250/GZ25SR25 RS3030 G
60016  SA07.5-GS200/GZ16SR12 RS1825 G

Электроприводы можно поставлять с одно- или трехфазным электромотором.


ДУ

Размер10-1520253240506580100125150200250300350400500600
Величина кв6142641671051823154206501070142026204280632086301118016970
»
