Qtherm 190

Отопительные каналы с принудительной конвекцией тангенциальными вентиляторами Qtherm 190



Отопительные каналы Qtherm 190

Отопительные каналы Qtherm 190, разработанные компанией Varmann, представляют собой готовые к установке комплекты оборудования для организации обогрева и охлаждения бытовых и общественных помещений. Устройства могут использоваться в качестве основного или дополнительного источника тепла, а также теплового барьера в помещениях с высоким воздухообменом.

Особенности установки

Каналы Qtherm 190 предназначены для горизонтальной установки вдоль оконных проемов или по периметру помещения в соответствии с проектной документацией. Поверхность защитной решетки устанавливается вровень с напольным покрытием. Позиционирование выполняется при помощи регулировочных винтов. Благодаря высокой жесткости желоба канал может эксплуатироваться с регулируемым полом, песчано-цементной стяжкой и любыми типами покрытий. При использовании паркета для нивелирования его расширения между ним и корпусом канала устанавливается компенсирующая прокладка.

ООО «Сантехстрой-Комплект» осуществляет продажу отопительных каналов Qtherm 190 на привлекательных условиях. Широкий ассортимент продукции позволит Вам приобрести у нас полный набор оборудования для комплектации объектов различной сложности.

Комплект поставки
Собранный, готовый к монтажу отопительный канал Qtherm включает в себя

•  жёлоб из оцинкованной стали (под заказ-из нержавеющей стали), покрытый износостойким чёрным порошковым покрытием;
быстросъёмный теплообменник, с соединением "евроконус" G 3/4”;
•  тангенциальный вентилятор в защитном кожухе на виброопорах;
•  микропроцессорный регулятор с возможностью плавного изменения скорости вращения вентиляторов;
•  роликовую, либо линейную решетку, из анодированного алюминия, либо окрашенную по RAL, либо с фактурой дерева, мрамора, гранита;
•  декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
•  комплект крепёжно-регулировочных ножек;
•  воздухоспускной клапан 3/8 ”;
•  паспорт, инструкцию по монтажу и эксплуатации.

При заказе необходимо указать
•  геометрические размеры отопительного канала (габаритная ширина, высота, глубина),
•  подключение по теплоносителю (слева/справа, проходное/концевое),
•  теплотехнические характеристики (тепловая мощность при температурах подающей-обратной линии теплоносителя, температуре в помещении),
•  исполнение декоративной решетки (роликовая-линейная),
•  вид поверхности декоративной решетки (анодированная, окрашенная по RAL, с нанесением фактуры дерева, мрамора, гранита),
•  способ регулирования тепловой мощности канала (ручной, термостатом с выносным датчиком, комнатным термостатом с термоэлектрическим сервоприводом).



Габаритные размеры Qtherm 190

Ширина канала, мм

190

Ширина решетки, мм

180

Длина отопительного канала, мм

любая

Высота канала, мм
75, 110
Регулировочный диапазон высоты канала, мм

75..110,
110..145

Длина теплообменника канала, мм

длина канала-375

Тип подключения

G 3/4" (проходное)

Удельная теплопроизводительность отопительного канала при отключенных вентиляторах (естественная конвекция) для PWW 75/65/20 °C, Вт/м
294

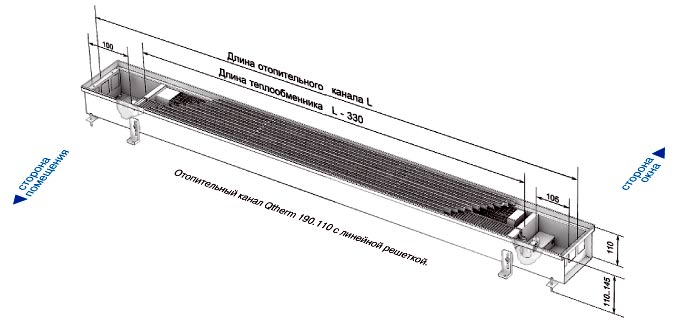

Габаритные размеры отопительного канала Qtherm 190:
•  ширина рамки отопительного канала 190 мм;
•  ширина решетки 180 мм;
•  высота отопительного канала 75, 110 мм;
•  диапазон регулирования по высоте канала - от 75до 110 мм, от 110 до 145 мм;
•  длина отопительного канала - любая;
•  стандартная длина отопительного канала от 850 до 4850 мм с шагом 500 мм
•  длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка.

Резьбовое подключение - G 3/4" "евроконус", c левой стороны по умолчанию (правое подключение необходимо уточнить при заказе)
Подключение по теплоностителю возможно слева, справа, проходное.

Тангенциальные вентиляторы установлены в отопительном канале на шумо- и вибропоглощающие опоры. Канал укомплекторан микропроцессорным регулятором плавного изменения частоты вращения вентиляторов.
Фильтр очистки воздуха не входит в базовый комплект поставки отопительного канала. Фильтр класса G2 согласно нормам DIN EN 779. При снятой решетке фильтр легко снимается и подлежит, по необходимости, сухой, либо влажной чистке. По желанию заказчика возможна поставка нового фильтра.

Электротехнические данные отопительного канала Qtherm 190
Стандартная длина отопительного канала, мм.
850
1350
1850
2350
2850
3350
Количество вентиляторов, шт
1
2
3
4
5
6
Потребляемая мощность при переменном напряжении питания ~220 В, 50Гц, Вт
14
28
42
56
70
84
Потребляемая мощность при постоянном напряжении питания -12В, Вт
6
12
18
24
30
36
Уровень звуковой мощности Lwa, dB
Скорость вращения вентиляторов
Стандартная длина отопительного канала, мм.
850
1350
1850
2350
2850
3350
0% естественная конвекция
0
0
0
0
0
0
40 %
16
18
19
20
20
20
60 %
19
21
22
23
23
23
80 %
25
27
28
29
29
29
90 %
29
31
32
33
33
33
100 %
33
35
36
37
37
37
Теплопроизводительность отопительного канала Qtherm 190.75 (высотой 75 мм), Вт
Скорость вращения вентиляторов
Температура теплонос-ля, °C
Температура в помещении, °C
Стандартная длина отопительного канала*, мм.
850
1350
1850
2350
2850
3350
40 %
PWW 90/70
20
217
433
650
867
1084
1300
PWW 75/65
20
177
353
530
707
884
1060
60 %
PWW 90/70
20
297
593
890
1186
1483
1779
PWW 75/65
20
242
484
725
967
1209
1451
80 %
PWW 90/70
20
376
753
1129
1506
1882
2259
PWW 75/65
20
307
614
921
1228
1535
1841
90 %
PWW 90/70
20
416
833
1249
1665
2082
2498
PWW 75/65
20
339
679
1018
1358
1697
2037
100 %
PWW 90/70
20
456
913
1369
1825
2281
2738
PWW 75/65
20
372
744
1116
1488
1860
2232
Теплопроизводительность отопительного канала Qtherm 190.110 (высотой 110мм), Вт
Скорость вращения вентиляторов
Температура теплонос-ля, °C
Температура в помещении, °C
Стандартная длина отопительного канала*, мм.
850
1350
1850
2350
2850
3350
0% естественная конвекция
PWW 90/70
20
187
375
562
749
937
1124
PWW 75/65
20
147
294
441
588
735
882
40 %
PWW 90/70
20
237
473
710
946
1183
1419
PWW 75/65
20
193
386
579
771
964
1157
60 %
PWW 90/70
20
324
647
971
1295
1618
1942
PWW 75/65
20
264
528
792
1056
1320
1583
80 %
PWW 90/70
20
411
822
1232
1643
2054
2465
PWW 75/65
20
335
670
1005
1340
1675
2010
90 %
PWW 90/70
20
454
909
1363
1818
2272
2726
PWW 75/65
20
370
741
1111
1482
1852
2223
100 %
PWW 90/70
20
498
996
1494
1992
2490
2988
PWW 75/65
20
406
812
1218
1624
2030
2436

Тепловые мощности измерены в соответствии с нормами EAN 442
при комнатной температуре 20 °C и температуре теплоносителя PWW 75/65


* Для рачета теплопроизводительности отопительных каналов настандартной длины для других графиков температур воспользуйтесь калькулятором.

Стоимость отопительного канала Qtherm 190 с решеткой типа 1827

Высота, мм
Исполнение алюминиевой решетки
Стандартная длина отопительного канала*, мм.
Стоимость, €.
850
1350
1850
2350
2850
3350
75
анодированная в цвет алюминия
425
574
722
870
1019
1167
анодированная в цвет бронзы
438
590
743
896
1048
1201
анодированная в цвет латуни
438
590
743
896
1048
1201
в цвет по RAL
449
611
773
936
1098
1260
с фактурой дерева, мрамора, гранита
494
683
872
1016
1250
1439
110
анодированная в цвет алюминия
432
582
733
883
1034
1184
анодированная в цвет бронзы
444
599
754
909
1063
1218
анодированная в цвет латуни
444
599
754
909
1063
1218
в цвет по RAL
455
619
784
948
1112
1277
с фактурой дерева, мрамора, гранита
500
692
883
1074
1265
1456

* Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки.
Цены указаны для канала с корпусом из оцинкованной стали. Увеличение стоимости для корпуса из нержавеющей стали +6%.
Напряжение питания вентиляторов (~220В, либо -12В), роликовое либо линейное исполнение решетки, декоративная рамка по периметру канала, тип подключения не влияют на стоимость.

* При расчете стоимости нестандартной длины отопительного канала воспользуйтесь формулой:

, €, где
– стоимость отопительного канала ближайшей меньшей стандартной длины, €;
- наценка на удлинение отопительного канала на , €;
– удлинение отопительного канала от ближайшего меньшего стандартной длины, мм

»
